Догляд за автомобілем271
1. Поверніть патрон лампи протигодинникової стрілки та вийміть
його з корпусу рефлектора.
2. Від'єднайте патрон від з'єднувача, натискаючи на
вушко фіксатора.
3. Витягніть лампу, замініть її на нову і підключіть рознімач.
4. Вставте патрон лампи у корпус рефлектора, повернувши його
за годинниковою стрілкою, і
зафіксуйте.
Задні ліхтарі 5-дверна модель із кузовом
"хетчбек"
1. Від'єднайте кришку з відповідного боку та зніміть її.
2. Автомобілі з комплектом для ремонту шин: Щоб замінитилампи з правого боку, спочаткувідкрутіть пластикову гайку і
вийміть вставку з пляшкою з
ущільнювачем.

272Догляд за автомобілем
3. Відкрутіть пластикову гайкузсередини рукою.
4. Обережно вийміть блок заднього ліхтаря з ніші та
зніміть його.
5. Зніміть кабель із утримувача.
6. Натисніть на три фіксатори і вийміть тримач лампи з блоку
ліхтаря.
7. Вийміть та замініть лампи:
Покажчик повороту ( 1)
Задній ліхтар/стоп-сигнал ( 2)
У версіях зі світлодіодними
задніми ліхтарями і
світлодіодними стоп-сигналами
можна виймати й замінювати
лише лампи покажчиків
поворотів ( 1).
8. Приєднайте тримач лампи до блоку ліхтаря.

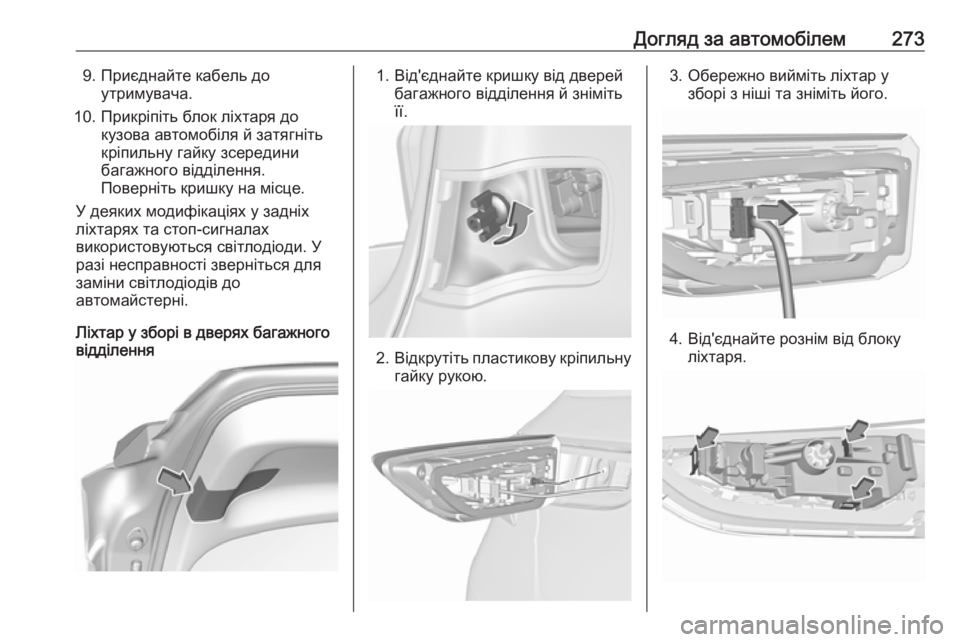

Догляд за автомобілем2739. Приєднайте кабель доутримувача.
10. Прикріпіть блок ліхтаря до кузова автомобіля й затягніть
кріпильну гайку зсередини
багажного відділення.
Поверніть кришку на місце.
У деяких модифікаціях у задніх
ліхтарях та стоп-сигналах
використовуються світлодіоди. У разі несправності зверніться для
заміни світлодіодів до
автомайстерні.
Ліхтар у зборі в дверях багажного
відділення1. Від'єднайте кришку від дверей
багажного відділення й зніміть
її.
2. Відкрутіть пластикову кріпильну
гайку рукою.
3. Обережно вийміть ліхтар у зборі з ніші та зніміть його.
4. Від'єднайте рознім від блокуліхтаря.

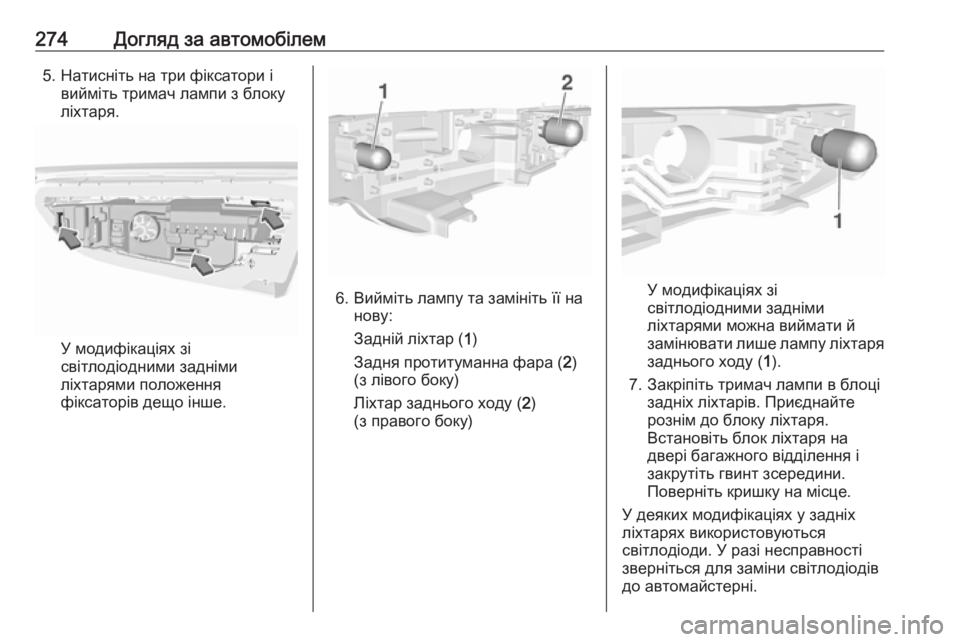

274Догляд за автомобілем5. Натисніть на три фіксатори івийміть тримач лампи з блоку
ліхтаря.
У модифікаціях зі
світлодіодними задніми
ліхтарями положення
фіксаторів дещо інше.
6. Вийміть лампу та замініть її на нову:
Задній ліхтар ( 1)
Задня протитуманна фара ( 2)
(з лівого боку)
Ліхтар заднього ходу ( 2)
(з правого боку)У модифікаціях зі
світлодіодними задніми
ліхтарями можна виймати й
замінювати лише лампу ліхтаря заднього ходу ( 1).
7. Закріпіть тримач лампи в блоці задніх ліхтарів. Приєднайте
рознім до блоку ліхтаря.
Встановіть блок ліхтаря на двері багажного відділення і
закрутіть гвинт зсередини.
Поверніть кришку на місце.
У деяких модифікаціях у задніх
ліхтарях використовуються
світлодіоди. У разі несправності
зверніться для заміни світлодіодів
до автомайстерні.

Догляд за автомобілем275Sports Tourer
1. Від'єднайте кришку звідповідного боку та відкрийте
її.
2. Відкрутіть обидві пластикові гайки зсередини рукою.
3. Обережно вийміть блок заднього ліхтаря з ніші та
зніміть його.
4. Зніміть кабель із утримувача.
5. Стандартні задні ліхтарі:
Від'єднайте фіксатори й вийміть
тримач лампи з блоку ліхтаря.
6. Вийміть та замініть лампи:
Задній ліхтар / стоп-сигнал ( 1)

276Догляд за автомобілемПокажчик повороту (2)
7. Вставте тримач лампи в блок ліхтаря.
8. Задні ліхтарі зі світлодіодами:
У версії зі світлодіодними
задніми ліхтарями й
світлодіодними стоп-сигналами
замінювати можна лише лампу
покажчика поворотів:
повернувши патрон лампи,
вийміть його з ліхтаря в зборі.
Замініть лампу в патроні.
9. Приєднайте кабель до утримувача.
10. Прикріпіть блок ліхтаря до кузова автомобіля й затягніть
кріпильні гайки зсередини
багажного відділення.
Поверніть кришку на місце.
У деяких модифікаціях у задніх
ліхтарях та стоп-сигналах
використовуються світлодіоди. У
разі несправності зверніться для
заміни світлодіодів до
автомайстерні.
Ліхтар у зборі в дверях багажного
відділення1. Від'єднайте кришку від дверей
багажного відділення й зніміть
її.
2. Відкрутіть пластикову кріпильну
гайку рукою.

Догляд за автомобілем2773. Обережно вийміть ліхтар узборі з ніші та зніміть його.
4. Натисніть на три фіксатори івийміть тримач лампи з блоку
ліхтаря.
5. Вийміть лампу та замініть її на нову:
Ліхтар заднього ходу ( 1)
Задній ліхтар ( 2)
Задня протитуманна фара ( 3)
(з лівого боку)
6. Закріпіть тримач лампи в блоці задніх ліхтарів.
7. У модифікаціях зісвітлодіодними задніми
ліхтарями можна виймати й
замінювати лише лампу ліхтаря заднього ходу: поверніть
патрон лампи й вийміть його з
блоку ліхтаря. Замініть лампу в
патроні.
8. Встановіть блок ліхтаря на двері багажного відділення і
закріпіть гайкою зсередини.
Поверніть кришку на місце.
У деяких модифікаціях у задніх
ліхтарях використовуються
світлодіоди. У разі несправності
зверніться для заміни світлодіодів
до автомайстерні.

278Догляд за автомобілемБокові вказівникиповороту
Щоб замінити лампу, зніміть корпус
фари:
1. Посуньте корпус ліхтаря вперед
і зніміть його в задній частині.
2. Поверніть патрон лампи проти годинникової стрілки і вийміть
його з корпусу.
3. Витягніть лампу з патрона і встановіть нову.
4. Вставте патрон лампи таповерніть його за годинниковоюстрілкою.
5. Вставте лівий кінець лампи, зсуньте її вліво, а потім вставте
її правий кінець.
Освітлення номерного знака
1. Вставте викрутку в заглиблення
кришки, натисніть убік і
відпустіть пружину.
