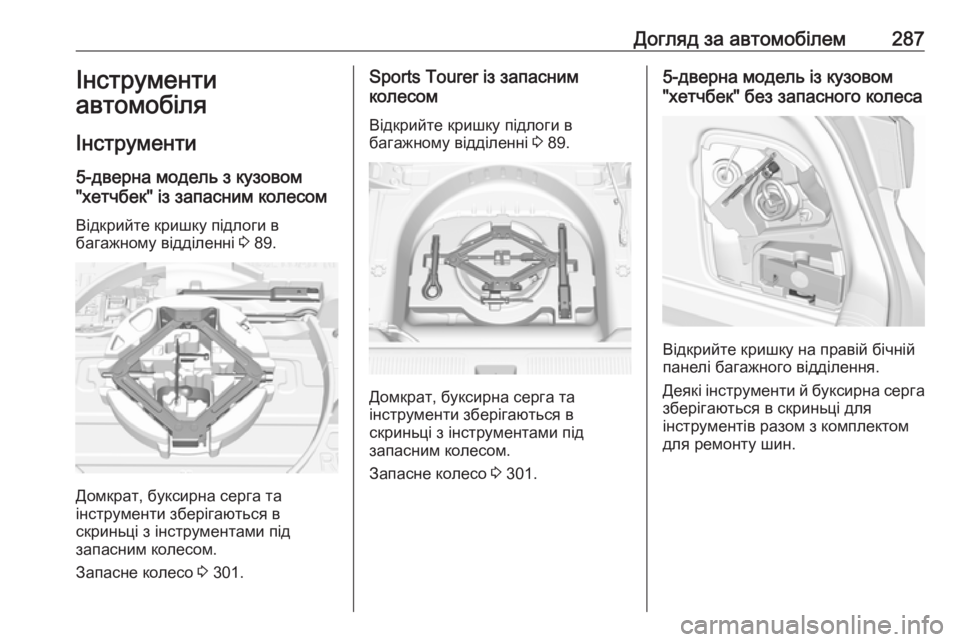

Догляд за автомобілем287Інструменти
автомобіля
Інструменти
5-дверна модель з кузовом
"хетчбек" із запасним колесом
Відкрийте кришку підлоги в
багажному відділенні 3 89.
Домкрат, буксирна серга та
інструменти зберігаються в
скриньці з інструментами під
запасним колесом.
Запасне колесо 3 301.
Sports Tourer із запасним
колесом
Відкрийте кришку підлоги в
багажному відділенні 3 89.
Домкрат, буксирна серга та
інструменти зберігаються в
скриньці з інструментами під
запасним колесом.
Запасне колесо 3 301.
5-дверна модель із кузовом
"хетчбек" без запасного колеса
Відкрийте кришку на правій бічній
панелі багажного відділення.
Деякі інструменти й буксирна серга
зберігаються в скриньці для
інструментів разом з комплектом
для ремонту шин.

288Догляд за автомобілемSports Tourer без запасного
колеса
Відкрийте кришку праворуч у
багажному відділенні.
Інструменти й буксирна серга
зберігаються в сумці для
інструментів разом із комплектом для ремонту шин.
Колеса та шини
Стан шини, стан колеса
Якщо можливо, рухайтеся краями
дороги повільно та під правильним
кутом. Водіння понад різкими
краями може спричинити
пошкодження шини та колеса. Не
торкайтеся шинами бордюрів під
час паркування.
Регулярно перевіряйте колеса на
предмет пошкодження. Зверніться
по допомогу до майстерні у випадку
пошкодження чи незвичного
спрацювання.
Зимові шини
Зимні шини покращують безпеку
водіння за температури нижче
7 °C, тому їх слід встановлювати на всі колеса.
Згідно нормативів, встановлених у певних країнах, у полі зору водія
має бути розташована табличка
швидкості.Як зимові дозволяється
використовувати шини усіх
розмірів 3 330.
Позначення шин Наприклад, 215/50 R 16 95 H215:Ширина шини, мм50:Коефіцієнт поперечного
перерізу (висота шини до її
ширини), %R:Тип брекера: РадіальнийRF:Тип: RunFlat16:Діаметр колеса, дюйми95:Індекс навантаження,
наприклад, 95 відповідає
690 кгH:Кодова літера швидкості
Кодова літера швидкості:
Q:до 160 км/годS:до 180 км/годT:до 190 км/годH:до 210 км/годV:до 240 км/годW:до 270 км/год
Вибирайте шини відповідно до максимальної швидкості цього
автомобіля. Див. сертифікат

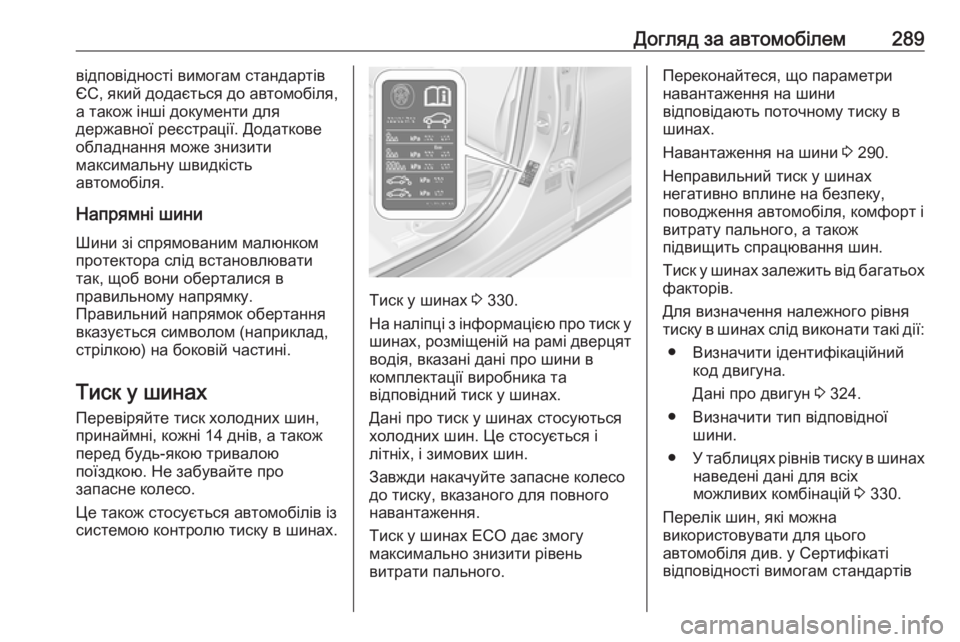

Догляд за автомобілем289відповідності вимогам стандартів
ЄС, який додається до автомобіля,
а також інші документи для
державної реєстрації. Додаткове
обладнання може знизити
максимальну швидкість
автомобіля.
Напрямні шини
Шини зі спрямованим малюнком
протектора слід встановлювати
так, щоб вони оберталися в
правильному напрямку.
Правильний напрямок обертання
вказується символом (наприклад,
стрілкою) на боковій частині.
Тиск у шинах
Перевіряйте тиск холодних шин,
принаймні, кожні 14 днів, а також
перед будь-якою тривалою
поїздкою. Не забувайте про
запасне колесо.
Це також стосується автомобілів із
системою контролю тиску в шинах.
Тиск у шинах 3 330.
На наліпці з інформацією про тиск у шинах, розміщеній на рамі дверцят
водія, вказані дані про шини в
комплектації виробника та
відповідний тиск у шинах.
Дані про тиск у шинах стосуються
холодних шин. Це стосується і
літніх, і зимових шин.
Завжди накачуйте запасне колесо
до тиску, вказаного для повного навантаження.
Тиск у шинах ECO дає змогу
максимально знизити рівень
витрати пального.
Переконайтеся, що параметри навантаження на шини
відповідають поточному тиску в
шинах.
Навантаження на шини 3 290.
Неправильний тиск у шинах
негативно вплине на безпеку,
поводження автомобіля, комфорт і
витрату пального, а також
підвищить спрацювання шин.
Тиск у шинах залежить від багатьох факторів.
Для визначення належного рівня
тиску в шинах слід виконати такі дії:
● Визначити ідентифікаційний код двигуна.
Дані про двигун 3 324.
● Визначити тип відповідної шини.
● У таблицях рівнів тиску в шинах
наведені дані для всіх
можливих комбінацій 3 330.
Перелік шин, які можна
використовувати для цього
автомобіля див. у Сертифікаті
відповідності вимогам стандартів

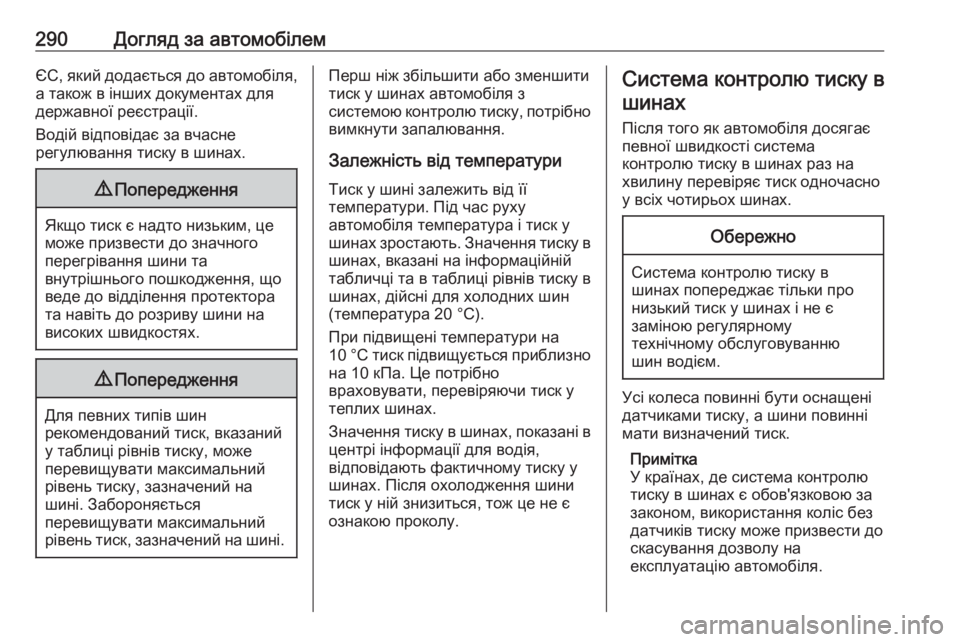

290Догляд за автомобілемЄС, який додається до автомобіля,а також в інших документах для
державної реєстрації.
Водій відповідає за вчасне
регулювання тиску в шинах.9 Попередження
Якщо тиск є надто низьким, це
може призвести до значного
перегрівання шини та
внутрішнього пошкодження, що
веде до відділення протектора
та навіть до розриву шини на
високих швидкостях.
9 Попередження
Для певних типів шин
рекомендований тиск, вказаний
у таблиці рівнів тиску, може
перевищувати максимальний
рівень тиску, зазначений на
шині. Забороняється
перевищувати максимальний
рівень тиск, зазначений на шині.
Перш ніж збільшити або зменшити
тиск у шинах автомобіля з
системою контролю тиску, потрібно вимкнути запалювання.
Залежність від температури Тиск у шині залежить від її
температури. Під час руху
автомобіля температура і тиск у шинах зростають. Значення тиску в
шинах, вказані на інформаційній
табличці та в таблиці рівнів тиску в
шинах, дійсні для холодних шин
(температура 20 °C).
При підвищені температури на
10 °C тиск підвищується приблизно
на 10 кПа. Це потрібно
враховувати, перевіряючи тиск у
теплих шинах.
Значення тиску в шинах, показані в центрі інформації для водія,
відповідають фактичному тиску у шинах. Після охолодження шини
тиск у ній знизиться, тож це не є
ознакою проколу.Система контролю тиску в
шинах
Після того як автомобіля досягає певної швидкості система
контролю тиску в шинах раз на
хвилину перевіряє тиск одночасно
у всіх чотирьох шинах.Обережно
Система контролю тиску в
шинах попереджає тільки про
низький тиск у шинах і не є
заміною регулярному
технічному обслуговуванню
шин водієм.
Усі колеса повинні бути оснащені
датчиками тиску, а шини повинні
мати визначений тиск.
Примітка
У країнах, де система контролю
тиску в шинах є обов'язковою за
законом, використання коліс без
датчиків тиску може призвести до
скасування дозволу на
експлуатацію автомобіля.

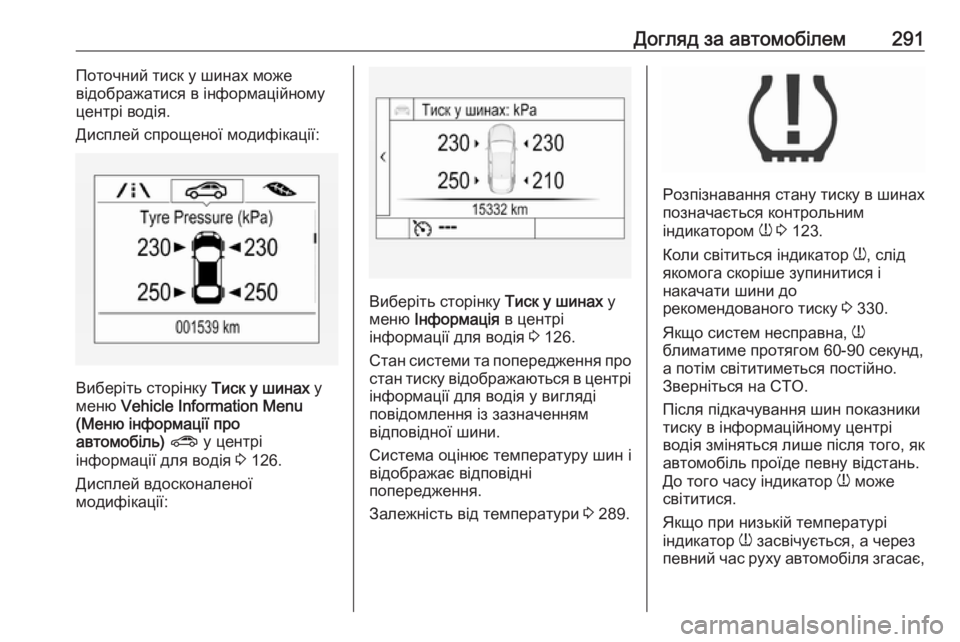

Догляд за автомобілем291Поточний тиск у шинах може
відображатися в інформаційному
центрі водія.
Дисплей спрощеної модифікації:
Виберіть сторінку Тиск у шинах у
меню Vehicle Information Menu
(Меню інформації про
автомобіль) ? у центрі
інформації для водія 3 126.
Дисплей вдосконаленої
модифікації:
Виберіть сторінку Тиск у шинах у
меню Інформація в центрі
інформації для водія 3 126.
Стан системи та попередження про стан тиску відображаються в центрі
інформації для водія у вигляді
повідомлення із зазначенням
відповідної шини.
Система оцінює температуру шин і відображає відповідні
попередження.
Залежність від температури 3 289.
Розпізнавання стану тиску в шинах
позначається контрольним
індикатором w 3 123.
Коли світиться індикатор w, слід
якомога скоріше зупинитися і
накачати шини до
рекомендованого тиску 3 330.
Якщо систем несправна, w
блиматиме протягом 60-90 секунд,
а потім світитиметься постійно.
Зверніться на СТО.
Після підкачування шин показники
тиску в інформаційному центрі
водія зміняться лише після того, як
автомобіль проїде певну відстань.
До того часу індикатор w може
світитися.
Якщо при низькій температурі
індикатор w засвічується, а через
певний час руху автомобіля згасає,

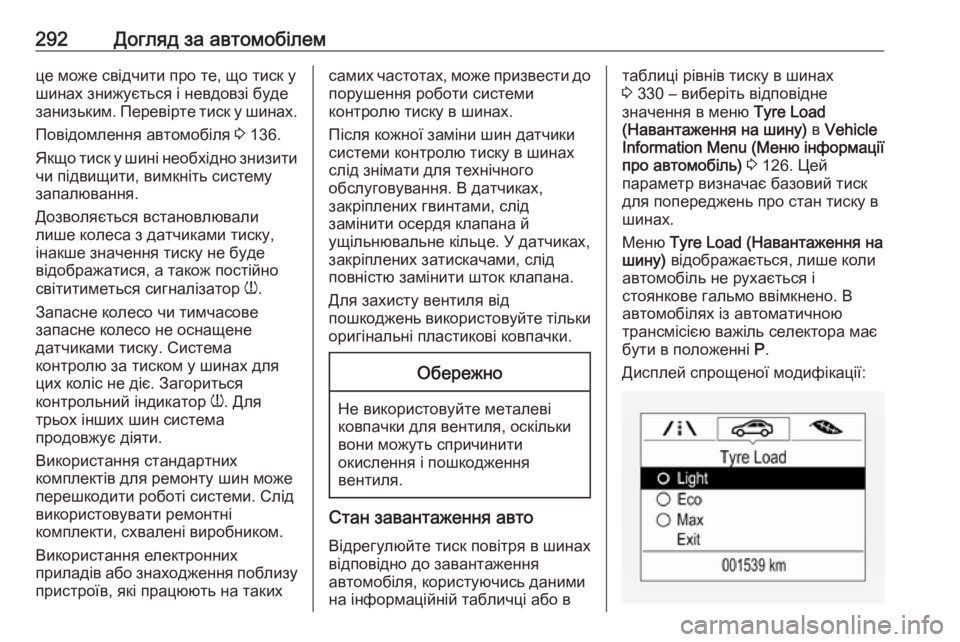

292Догляд за автомобілемце може свідчити про те, що тиск у
шинах знижується і невдовзі буде занизьким. Перевірте тиск у шинах.
Повідомлення автомобіля 3 136.
Якщо тиск у шині необхідно знизити
чи підвищити, вимкніть систему
запалювання.
Дозволяється встановлювали
лише колеса з датчиками тиску,
інакше значення тиску не буде
відображатися, а також постійно
світитиметься сигналізатор w.
Запасне колесо чи тимчасове
запасне колесо не оснащене
датчиками тиску. Система
контролю за тиском у шинах для
цих коліс не діє. Загориться
контрольний індикатор w. Для
трьох інших шин система
продовжує діяти.
Використання стандартних
комплектів для ремонту шин може
перешкодити роботі системи. Слід
використовувати ремонтні
комплекти, схвалені виробником.
Використання електронних
приладів або знаходження поблизу
пристроїв, які працюють на такихсамих частотах, може призвести до
порушення роботи системи
контролю тиску в шинах.
Після кожної заміни шин датчики
системи контролю тиску в шинах
слід знімати для технічного
обслуговування. В датчиках,
закріплених гвинтами, слід
замінити осердя клапана й
ущільнювальне кільце. У датчиках,
закріплених затискачами, слід
повністю замінити шток клапана.
Для захисту вентиля від
пошкоджень використовуйте тільки
оригінальні пластикові ковпачки.Обережно
Не використовуйте металеві
ковпачки для вентиля, оскільки
вони можуть спричинити
окислення і пошкодження
вентиля.
Стан завантаження авто
Відрегулюйте тиск повітря в шинах
відповідно до завантаження
автомобіля, користуючись даними
на інформаційній табличці або в
таблиці рівнів тиску в шинах
3 330 – виберіть відповідне
значення в меню Tyre Load
(Навантаження на шину) в Vehicle
Information Menu (Меню інформації
про автомобіль) 3 126. Цей
параметр визначає базовий тиск для попереджень про стан тиску в
шинах.
Меню Tyre Load (Навантаження на
шину) відображається, лише коли
автомобіль не рухається і
стоянкове гальмо ввімкнено. В
автомобілях із автоматичною
трансмісією важіль селектора має
бути в положенні P.
Дисплей спрощеної модифікації:

Догляд за автомобілем293Виберіть сторінку Навантаження на
шини у меню Vehicle Information
Menu (Меню інформації про
автомобіль) ? у центрі
інформації для водія 3 126.
Виберіть ● Light (Світло) - комфортний
режим тиску (завантаження -
до трьох осіб).
● Eco (Есо) для тиску в режимі
Eco (завантаження - до трьох
осіб).
● Max (Макс.) для повного
завантаження.
Дисплей вдосконаленої
модифікації:Виберіть сторінку Навантаження на
шини в меню Настройки у центрі
інформації для водія 3 126.
Виберіть ● Light (Світло) - комфортний
режим тиску (завантаження -
до трьох осіб).
● Eco (Есо) для тиску в режимі
Eco (завантаження - до
трьох осіб).
● Max (Макс.) для повного
завантаження.
Процедура розпізнавання
датчиків тиску в шинах
Кожний датчик тиску в шинах має
унікальний ідентифікаційний код.
Після перестановки коліс і заміни
всього комплекту коліс або заміни
одного чи декількох датчиків тиску
в шинах необхідно виконати
розпізнавання цих
ідентифікаційних кодів. Процедуру
розпізнавання датчиків тиску в
шинах слід також проводити після
заміни запасного колеса
звичайним, яке обладнано
датчиком тиску в шині.Індикатор несправності w і
попереджувальне повідомлення чи код мають зникнути при
наступному ввімкненні
запалювання. Розпізнавання
датчиків і прив'язування їх до
положення коліс виконується за
допомогою пристрою повторного
розпізнавання в такій
послідовності: ліве переднє
колесо, праве переднє колесо,
праве заднє колесо і ліве заднє
колесо. Указівник повороту, який
відповідає шині, синхронізація якої
наразі виконується, буде світитися
до завершення синхронізації
датчика.
Зверніться до СТО. Синхронізація
першого колеса триває дві хвилини
і п’ять хвилин загалом для
синхронізації усіх чотирьох коліс.
Якщо процес синхронізації займає
більше часу, синхронізація
переривається, і його слід буде
розпочати з початку.
Процедура розпізнавання датчиків
тиску в шинах:
1. Застосуйте стоянкове гальмо.
2. Увімкніть запалювання.

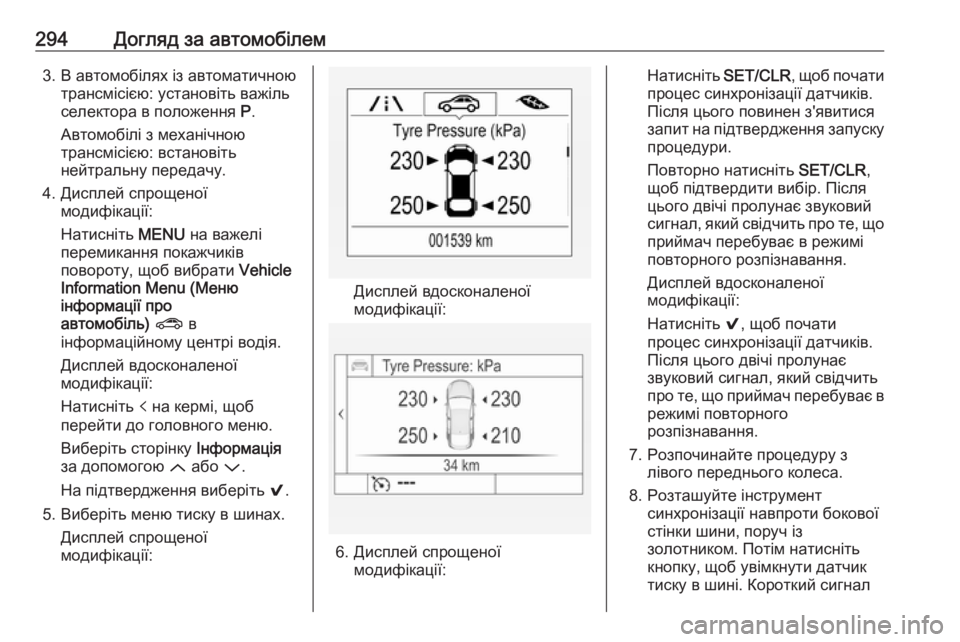

294Догляд за автомобілем3. В автомобілях із автоматичноютрансмісією: установіть важіль
селектора в положення P.
Автомобілі з механічною
трансмісією: встановіть
нейтральну передачу.
4. Дисплей спрощеної модифікації:
Натисніть MENU на важелі
перемикання покажчиків
повороту, щоб вибрати Vehicle
Information Menu (Меню інформації про
автомобіль) ? в
інформаційному центрі водія.
Дисплей вдосконаленої
модифікації:
Натисніть p на кермі, щоб
перейти до головного меню.
Виберіть сторінку Інформація
за допомогою Q або P.
На підтвердження виберіть 9.
5. Виберіть меню тиску в шинах. Дисплей спрощеної
модифікації:
Дисплей вдосконаленої
модифікації:
6. Дисплей спрощеної модифікації:
Натисніть SET/CLR, щоб почати
процес синхронізації датчиків.
Після цього повинен з'явитися
запит на підтвердження запуску
процедури.
Повторно натисніть SET/CLR,
щоб підтвердити вибір. Після
цього двічі пролунає звуковий
сигнал, який свідчить про те, що приймач перебуває в режимі
повторного розпізнавання.
Дисплей вдосконаленої
модифікації:
Натисніть 9, щоб почати
процес синхронізації датчиків.
Після цього двічі пролунає
звуковий сигнал, який свідчить
про те, що приймач перебуває в
режимі повторного
розпізнавання.
7. Розпочинайте процедуру з лівого переднього колеса.
8. Розташуйте інструмент синхронізації навпроти бокової
стінки шини, поруч із
золотником. Потім натисніть
кнопку, щоб увімкнути датчик
тиску в шині. Короткий сигнал
