Керування автомобілем та експлуатація231У режимі допомоги під час
паркування система розпізнає та
запам'ятовує ділянку 10 м для
паралельного паркування, або
ділянку 6 м для перпендикулярного
паркування.
Для ввімкнення системи та
виконання нею пошуку місця для
паркування швидкість має бути не
вищою ніж 30 км/год.
Максимальна допустима відстань
між припаркованими автомобілями
у ряду становить 1,8 м при
паралельному паркуванні та 2,5 м
при перпендикулярному
паркуванні.ФункціональністьРежим пошуку місця для
паркування, індикація в центрі
інформації для водія
Виберіть в інформаційному центрі
для водія місце для паралельного або перпендикулярного
паркування тривалим натисканням
( .
Систему за замовчуванням
налаштовано на визначення місць
паркування з боку пасажира. Щоб
виконати пошук місць для
паркування з боку водія, увімкніть
покажчики повороту з боку водія.
Знайшовши місце для паркування,
система повідомляє про це
візуальними та звуковими
сигналами в інформаційному
центрі водія.

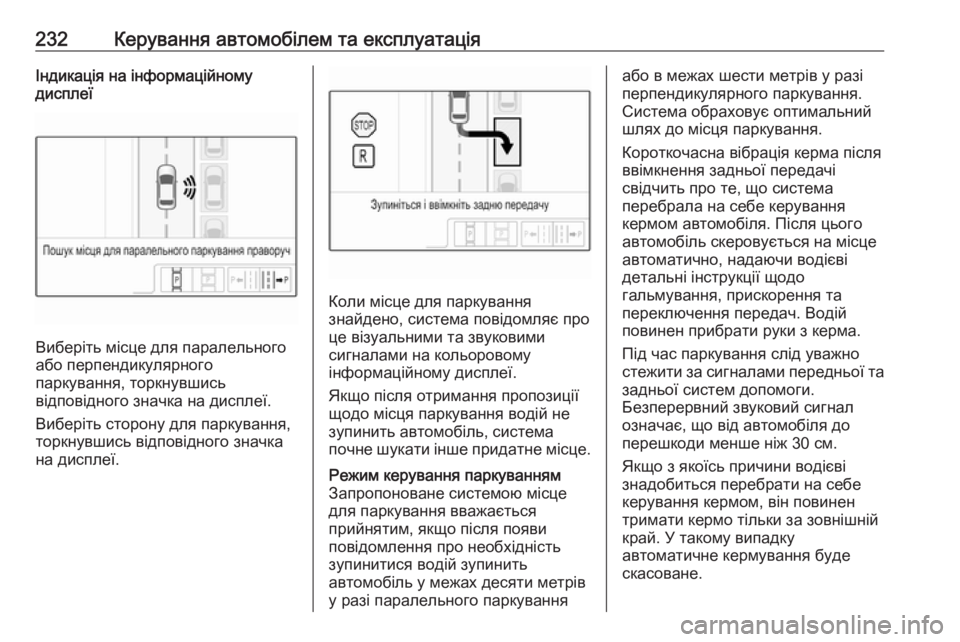

232Керування автомобілем та експлуатаціяІндикація на інформаційному
дисплеї
Виберіть місце для паралельного
або перпендикулярного
паркування, торкнувшись
відповідного значка на дисплеї.
Виберіть сторону для паркування,
торкнувшись відповідного значка
на дисплеї.
Коли місце для паркування
знайдено, система повідомляє про
це візуальними та звуковими
сигналами на кольоровому
інформаційному дисплеї.
Якщо після отримання пропозиції
щодо місця паркування водій не
зупинить автомобіль, система
почне шукати інше придатне місце.
Режим керування паркуванням
Запропоноване системою місце
для паркування вважається
прийнятим, якщо після появи
повідомлення про необхідність
зупинитися водій зупинить
автомобіль у межах десяти метрів
у разі паралельного паркуванняабо в межах шести метрів у разі
перпендикулярного паркування.
Система обраховує оптимальний
шлях до місця паркування.
Короткочасна вібрація керма після
ввімкнення задньої передачі
свідчить про те, що система
перебрала на себе керування
кермом автомобіля. Після цього
автомобіль скеровується на місце
автоматично, надаючи водієві
детальні інструкції щодо
гальмування, прискорення та
переключення передач. Водій
повинен прибрати руки з керма.
Під час паркування слід уважно
стежити за сигналами передньої та
задньої систем допомоги.
Безперервний звуковий сигнал
означає, що від автомобіля до
перешкоди менше ніж 30 см.
Якщо з якоїсь причини водієві
знадобиться перебрати на себе
керування кермом, він повинен
тримати кермо тільки за зовнішній
край. У такому випадку
автоматичне кермування буде
скасоване.

Керування автомобілем та експлуатація233Позначення дисплея
На дисплеї відображаються такі
вказівки:
● Загальні поради та попереджувальні
повідомлення.
● Підказка про перевищення швидкості 30 км/год у режимі
пошуку місця для паркування.
● Необхідність зупинити автомобіль після визначення
місця для паркування.
● Напрямок руху під час паркування.
● Вимога ввімкнути задню або першу передачу.
● Необхідність зупинитися або їхати повільно.
● Для деяких вказівок у центрі інформації для водія
відображається індикатор
виконання.● Успішне встановлення автомобіля на місце стоянки
позначається спливним
символом та звуковим
сигналом.
● Скасування паркувального маневру.
Пріоритетна інформація дисплея
Символи вдосконаленої системи
допомоги під час паркування в
центрі інформації водія можуть
заміщуватися повідомленнями
автомобіля з вищим пріоритетом.
Після того, як повідомлення буде
підтверджено кнопкою SET/CLR на
важелі перемикання покажчиків
повороту або кнопкою 9 на кермі,
вказівки розширеної системи
допомоги під час паркування знову
почнуть відображатися.
Маневрування для паркування автомобіля можна буде
продовжити.Дезактивація
Систему можна дезактивувати
одним із таких способів:
● коротким натисканням (
● автоматично після вдалого завершення маневру
● перевищення швидкості 30 км/год під час пошуку місця
для паркування
● перевищення швидкості 8 км/год під час автоматичного
кермування
● втручання водія в процес кермування
● перевищення максимальної кількості перемикань передачі:
вісім циклів під час
паралельного паркування або
п’ять циклів під час
перпендикулярного
паркування
● вимкненням запалювання
Якщо систему вимкне водій або
вона автоматично вимкнеться під
час маневрування, в
інформаційному центрі водія

234Керування автомобілем та експлуатаціявідобразиться повідомлення.
Додатково пролунає звуковий
сигнал.
Несправність
Відображається повідомлення за
таких умов:
● У системі виникла несправність.
● Водій не завершив успішно маневрування.
● Система не працює.
● Будь-яка з описаних вище причин вимкнення.
Якщо під час надання вказівок
щодо паркування виявлено
перешкоду, з’являється
повідомлення про необхідність
зупинити автомобіль. Якщо об'єкт
буде видалено із зони його
виявлення системою, виконання
маневру під час паркування
відновлюється. Якщо об'єкт не
буде усунуто, це призведе до
деактивації системи. Якщо
натиснути та потримати (,
система ввімкне та розпочне пошук
нового місця для паркування.Базові нотатки щодо систем
допомоги під час паркування9 Попередження
За певних обставин різні
відбиваючі поверхні на
предметах або одязі, а також
зовнішні джерела шуму можуть
спричинити нездатність
системи виявити перешкоди.
Слід приділяти особливу увагу
низько розташованим
перешкодам, які можуть
пошкодити нижню частину
бампера.
Обережно
Якщо датчики чимось закриті,
наприклад, вкриті льодом чи
снігом, системи може діяти
неефективно.
Ефективність роботи системи
паркування може погіршуватися
при значному навантаженні
автомобіля.
Якщо поблизу знаходяться високі транспортні засоби
(наприклад, всюдиходи, міні-
фургони чи мікроавтобуси),
застосовуються особливі умови.
Виявлення об'єктів і правильна
ідентифікація дистанції у
верхній частині таких
автомобілів не гарантується.
Об’єкти з малою площею
відбиття (наприклад, вузькі
предмети або предмети з м'яких матеріалів) система може не
виявляти.
Система допомоги під час
паркування не виявляє об'єкти
поза межами свого радіусу дії.
Примітка
Датчик може розпізнати відсутній
предмет через акустичні
перешкоди від внутрішнього шуму чи неправильне механічне
регулювання (у цьому випадку
можливі поодинокі помилкові
попередження).
Державний номер автомобіля спереду має бути правильно
закріплено (він не повинен бути

Керування автомобілем та експлуатація235зігнутим, між номером та
бампером не повинно бути зазорів
з лівого чи правого боку), а
датчики мають бути надійно
зафіксованими.
Покращена система допомоги під
час паркування може не
реагувати на зміни наявного
паркувального простору після
початку виконання маневру
паркування. Система може
прийняти в'їзд, ворота, двір чи
навіть перехрестя за місце для
паркування. Після ввімкнення
задньої передачі система
розпочне паркувальний маневр.
Стежте за тим, щоб
запропоноване місце для
паркування залишалося вільним.
Низькі бордюри та нерівності на
дорозі ( наприклад , на ділянках, де
проводяться дорожні роботи),
розпізнаються системою
некоректно. Водій приймає на
себе всю відповідальність.
Примітка
Після виготовлення систему слід
відкалібрувати. Для отримання
найбільш точних вказівок щодопаркування необхідно вказати
маршрут руху довжиною
щонайменше 10 км з усіма
поворотами.
Повідомлення бокової мертвої зони видимості
Система попередження бокової
мертвої зони розпізнає та
повідомляє про об'єкти, що
знаходяться по обидві боки
автомобіля в межах зазначеної
"мертвої зони" видимості. В разі
виявлення об’єктів, які можуть бути
поза зоною видимості внутрішніх чи
зовнішніх дзеркал, система
відображає попередження на
кожному із зовнішніх дзеркал.
Система попереджування про
об’єкти в мертвій зоні використовує
деякі з датчиків розширеної
системи допомоги під час
паркування, розташовані в
передньому та задньому бамперах
з обох боків автомобіля.9 Попередження
Повідомлення мертвої зони
видимості не замінує бачення
водія.
Система не може виявити:
● автомобілі, які можуть швидко наближатися, за
межами мертвих зон;
● пішоходів, велосипедистів та тварин.
Перш ніж перешикуватися,
завжди перевіряйте ситуацію в
усіх дзеркалах, оглядайтеся
через плече і вмикайте
покажчики повороту.
Якщо під час руху вперед система
виявить у боковій мертвій зоні
транспортний засіб, незалежно від
того, чи він обминає ваш
автомобіль, чи ваш автомобіль
обминає його, у відповідному
зовнішньому дзеркалі засвітиться
жовтий попереджувальний символ
B . Якщо водій після цього увімкне
покажчик повороту,
попереджувальний символ B

236Керування автомобілем та експлуатаціяпочне блимати жовтим світлом, як
застереження проти зміни смуги
руху.
Примітка
Якщо автомобіль, який іде на
обгін, рухається принаймні на
10 км/год швидше за той, який він
обганяє, попереджувальний
символ B у відповідному
зовнішньому дзеркалі може не
засвічуватися.
Системи попереджування про
об’єкти в мертвій зоні видимості діє
при швидкостях від 10 км/год до
140 км/год. В разі перевищення
швидкості 140 км/год система
вимикається, про що свідчитиме
слабке підсвічування
попереджувальних символів B в
обох зовнішніх дзеркалах. При
зменшенні швидкості
попереджувальні символи гаснуть.
Якщо після цього буде розпізнаний автомобіль у мертвій зоні
видимості, попереджувальні
символи B будуть засвічуватися,
як зазвичай, з відповідного боку.
При запуску двигуна індикатори в
обох зовнішніх дзеркалах
засвітяться на короткий час,
повідомляючи, що система діє.
Цю систему можна ввімкнути та
вимкнути на
інформаційному дисплеї.
Персоналізація автомобіля 3 138.
Після деактивації системи в
інформаційному центрі водія
відображується відповідне
повідомлення.
Зони розпізнавання Зони розпізнавання починаютьсявід заднього бампера і
простягаються на 3 м назад та всторони. Висота зони становить приблизно від 0,5 м до 2 м від рівня землі.
Система вимикається, коли
автомобіль буксирує причіп або
коли використовується система
для перевезення велосипедів, яка
закріплюється на зчіпному
пристрої.
Система повідомлень бокової
мертвої зони видимості ігнорує
нерухомі об'єкти, такі як огорожі,
стовпи, бордюри, стіни та балки.
Припарковані чи зустрічні
автомобілі не розпізнаються
системою.
Несправність
За звичайних умов система інколи
може пропускати автомобілі, що
знаходяться у мертвій зоні.
Частота таких пропусків
підвищується у мокру погоду.
Попередження мертвої зони
видимості не працюють, коли лівий
чи правий куп заднього бампера
вкритий брудом, багном, снігом,
льодом, а також під час сильних
злив.

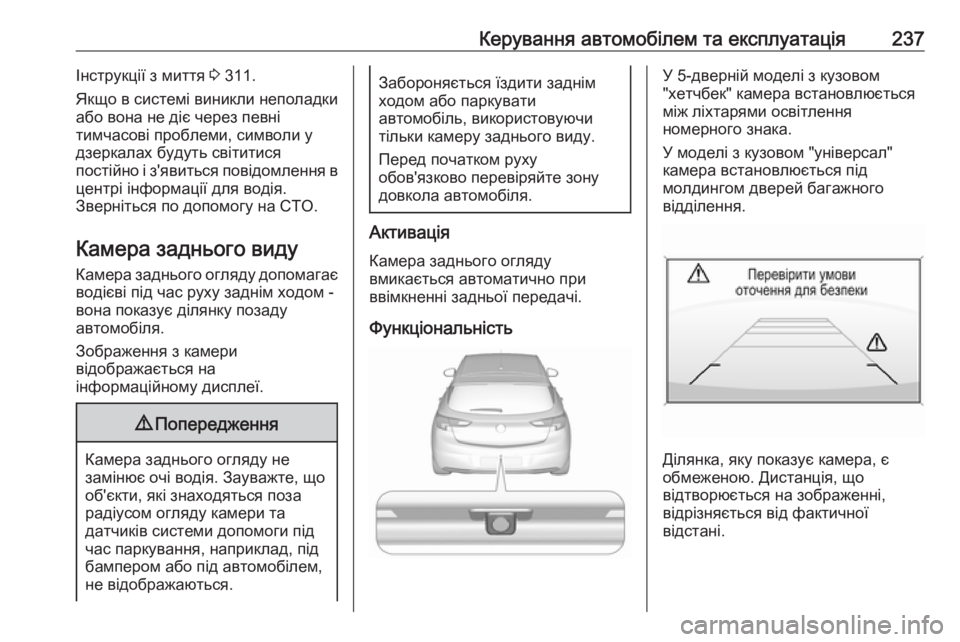

Керування автомобілем та експлуатація237Інструкції з миття 3 311.
Якщо в системі виникли неполадки
або вона не діє через певні
тимчасові проблеми, символи у
дзеркалах будуть світитися
постійно і з'явиться повідомлення в
центрі інформації для водія.
Зверніться по допомогу на СТО.
Камера заднього виду Камера заднього огляду допомагає
водієві під час руху заднім ходом -
вона показує ділянку позаду
автомобіля.
Зображення з камери
відображається на
інформаційному дисплеї.9 Попередження
Камера заднього огляду не
замінює очі водія. Зауважте, що
об'єкти, які знаходяться поза
радіусом огляду камери та
датчиків системи допомоги під
час паркування, наприклад, під
бампером або під автомобілем,
не відображаються.
Забороняється їздити заднім
ходом або паркувати
автомобіль, використовуючи
тільки камеру заднього виду.
Перед початком руху
обов'язково перевіряйте зону
довкола автомобіля.
Активація
Камера заднього огляду
вмикається автоматично при
ввімкненні задньої передачі.
Функціональність
У 5-дверній моделі з кузовом
"хетчбек" камера встановлюється
між ліхтарями освітлення
номерного знака.
У моделі з кузовом "універсал"
камера встановлюється під
молдингом дверей багажного
відділення.
Ділянка, яку показує камера, є
обмеженою. Дистанція, що
відтворюється на зображенні,
відрізняється від фактичної
відстані.

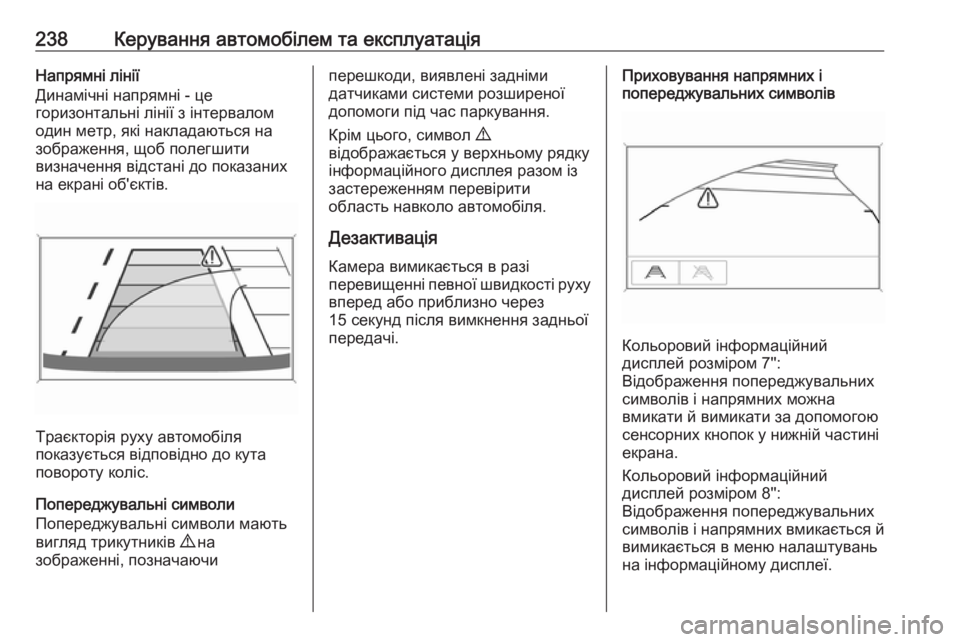

238Керування автомобілем та експлуатаціяНапрямні лінії
Динамічні напрямні - це
горизонтальні лінії з інтервалом
один метр, які накладаються на
зображення, щоб полегшити
визначення відстані до показаних
на екрані об'єктів.
Траєкторія руху автомобіля
показується відповідно до кута
повороту коліс.
Попереджувальні символи
Попереджувальні символи мають
вигляд трикутників 9 на
зображенні, позначаючи
перешкоди, виявлені задніми
датчиками системи розширеної
допомоги під час паркування.
Крім цього, символ 9
відображається у верхньому рядку інформаційного дисплея разом із
застереженням перевірити
область навколо автомобіля.
Дезактивація
Камера вимикається в разі
перевищенні певної швидкості руху
вперед або приблизно через
15 секунд після вимкнення задньої
передачі.Приховування напрямних і
попереджувальних символів
Кольоровий інформаційний
дисплей розміром 7'':
Відображення попереджувальних
символів і напрямних можна
вмикати й вимикати за допомогою
сенсорних кнопок у нижній частині
екрана.
Кольоровий інформаційний
дисплей розміром 8'':
Відображення попереджувальних
символів і напрямних вмикається й
вимикається в меню налаштувань
на інформаційному дисплеї.
