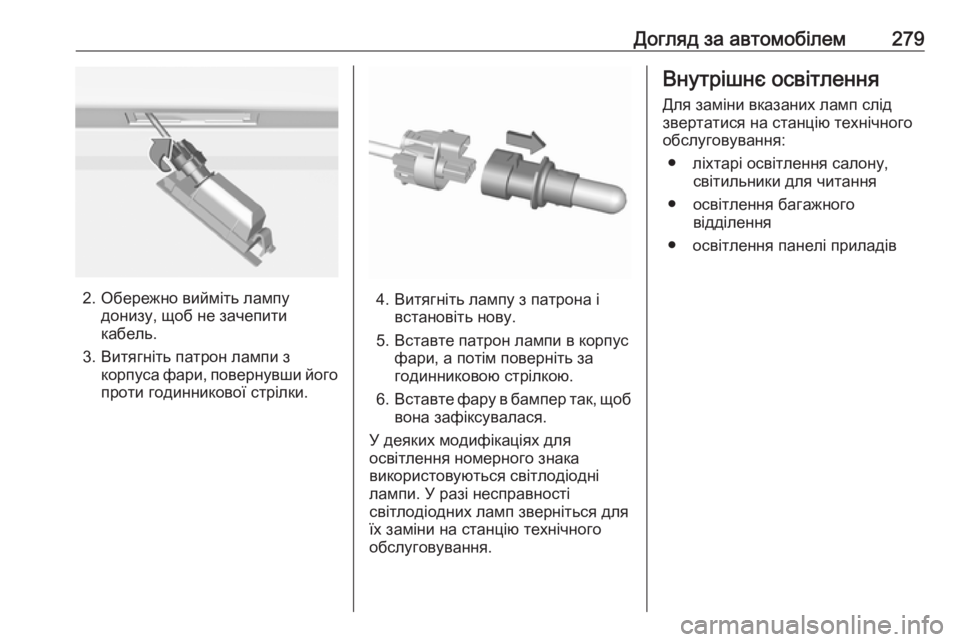

Догляд за автомобілем279
2. Обережно вийміть лампудонизу, щоб не зачепити
кабель.
3. Витягніть патрон лампи з корпуса фари, повернувши його
проти годинникової стрілки.4. Витягніть лампу з патрона і встановіть нову.
5. Вставте патрон лампи в корпус фари, а потім поверніть за
годинниковою стрілкою.
6. Вставте фару в бампер так, щоб
вона зафіксувалася.
У деяких модифікаціях для
освітлення номерного знака
використовуються світлодіодні
лампи. У разі несправності
світлодіодних ламп зверніться для
їх заміни на станцію технічного обслуговування.
Внутрішнє освітлення
Для заміни вказаних ламп слід
звертатися на станцію технічного
обслуговування:
● ліхтарі освітлення салону, світильники для читання
● освітлення багажного відділення
● освітлення панелі приладів

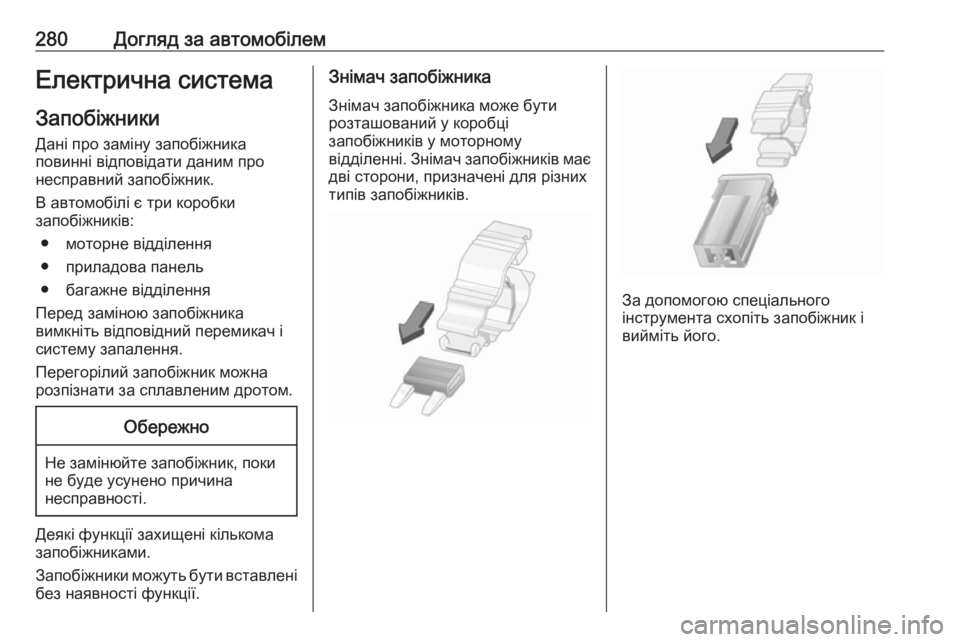

280Догляд за автомобілемЕлектрична системаЗапобіжники
Дані про заміну запобіжника
повинні відповідати даним про
несправний запобіжник.
В автомобілі є три коробки
запобіжників:
● моторне відділення
● приладова панель
● багажне відділення
Перед заміною запобіжника
вимкніть відповідний перемикач і
систему запалення.
Перегорілий запобіжник можна
розпізнати за сплавленим дротом.Обережно
Не замінюйте запобіжник, поки
не буде усунено причина
несправності.
Деякі функції захищені кількома запобіжниками.
Запобіжники можуть бути вставлені
без наявності функції.
Знімач запобіжника
Знімач запобіжника може бути
розташований у коробці
запобіжників у моторному
відділенні. Знімач запобіжників має
дві сторони, призначені для різних
типів запобіжників.
За допомогою спеціального
інструмента схопіть запобіжник і
вийміть його.

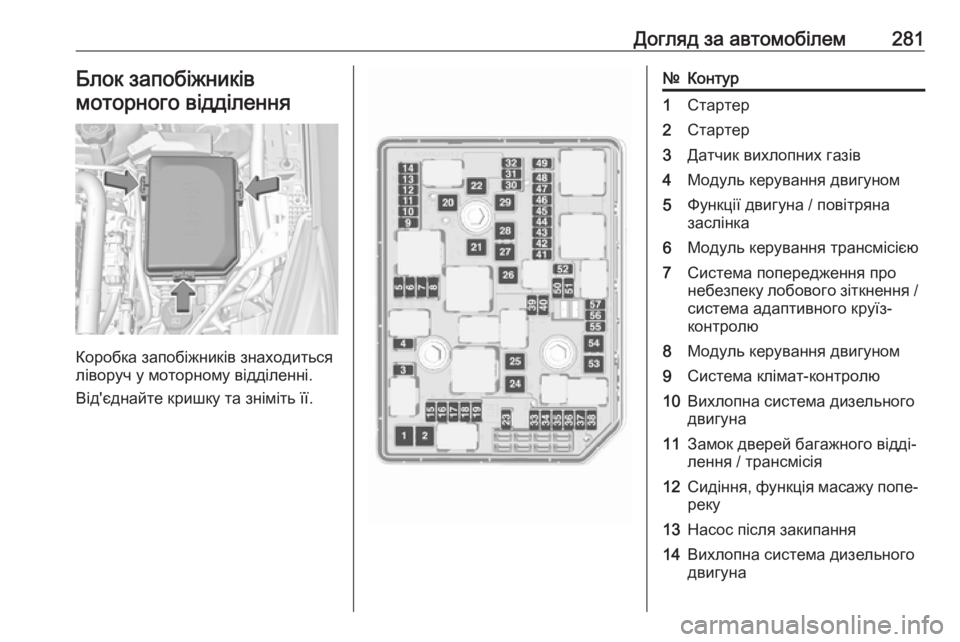

Догляд за автомобілем281Блок запобіжниківмоторного відділення
Коробка запобіжників знаходиться
ліворуч у моторному відділенні.
Від'єднайте кришку та зніміть її.
№Контур1Стартер2Стартер3Датчик вихлопних газів4Модуль керування двигуном5Функції двигуна / повітряна
заслінка6Модуль керування трансмісією7Система попередження про
небезпеку лобового зіткнення / система адаптивного круїз-
контролю8Модуль керування двигуном9Система клімат-контролю10Вихлопна система дизельного
двигуна11Замок дверей багажного відді‐ лення / трансмісія12Сидіння, функція масажу попе‐
реку13Насос після закипання14Вихлопна система дизельного
двигуна

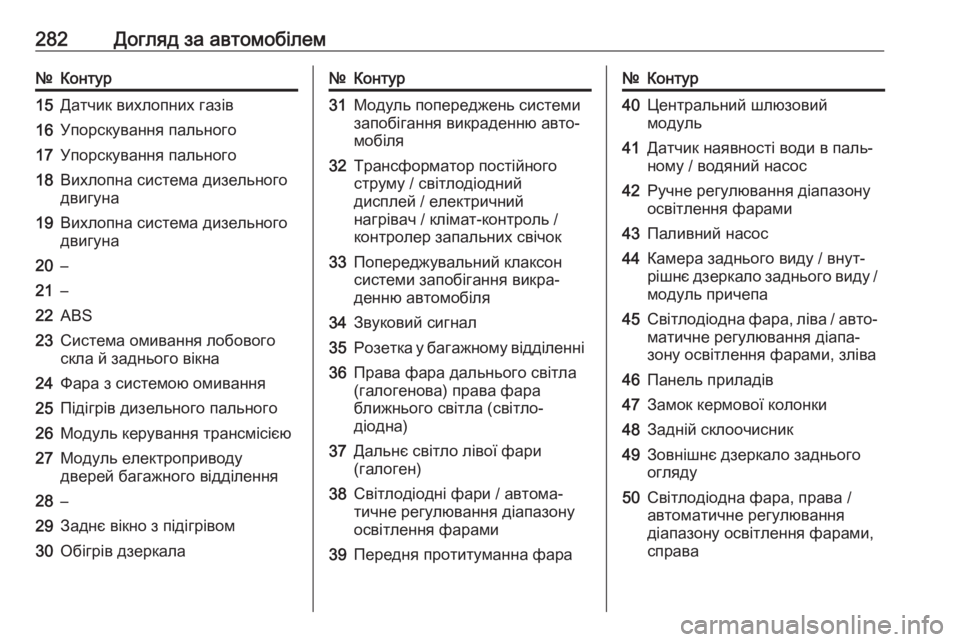

282Догляд за автомобілем№Контур15Датчик вихлопних газів16Упорскування пального17Упорскування пального18Вихлопна система дизельного
двигуна19Вихлопна система дизельного
двигуна20–21–22ABS23Система омивання лобового
скла й заднього вікна24Фара з системою омивання25Підігрів дизельного пального26Модуль керування трансмісією27Модуль електроприводу
дверей багажного відділення28–29Заднє вікно з підігрівом30Обігрів дзеркала№Контур31Модуль попереджень системи
запобігання викраденню авто‐
мобіля32Трансформатор постійного
струму / світлодіодний
дисплей / електричний
нагрівач / клімат-контроль /
контролер запальних свічок33Попереджувальний клаксон
системи запобігання викра‐
денню автомобіля34Звуковий сигнал35Розетка у багажному відділенні36Права фара дальнього світла
(галогенова) права фара
ближнього світла (світло‐
діодна)37Дальнє світло лівої фари
(галоген)38Світлодіодні фари / автома‐
тичне регулювання діапазону
освітлення фарами39Передня протитуманна фара№Контур40Центральний шлюзовий
модуль41Датчик наявності води в паль‐
ному / водяний насос42Ручне регулювання діапазону
освітлення фарами43Паливний насос44Камера заднього виду / внут‐
рішнє дзеркало заднього виду /
модуль причепа45Світлодіодна фара, ліва / авто‐
матичне регулювання діапа‐
зону освітлення фарами, зліва46Панель приладів47Замок кермової колонки48Задній склоочисник49Зовнішнє дзеркало заднього
огляду50Світлодіодна фара, права /
автоматичне регулювання
діапазону освітлення фарами,
справа

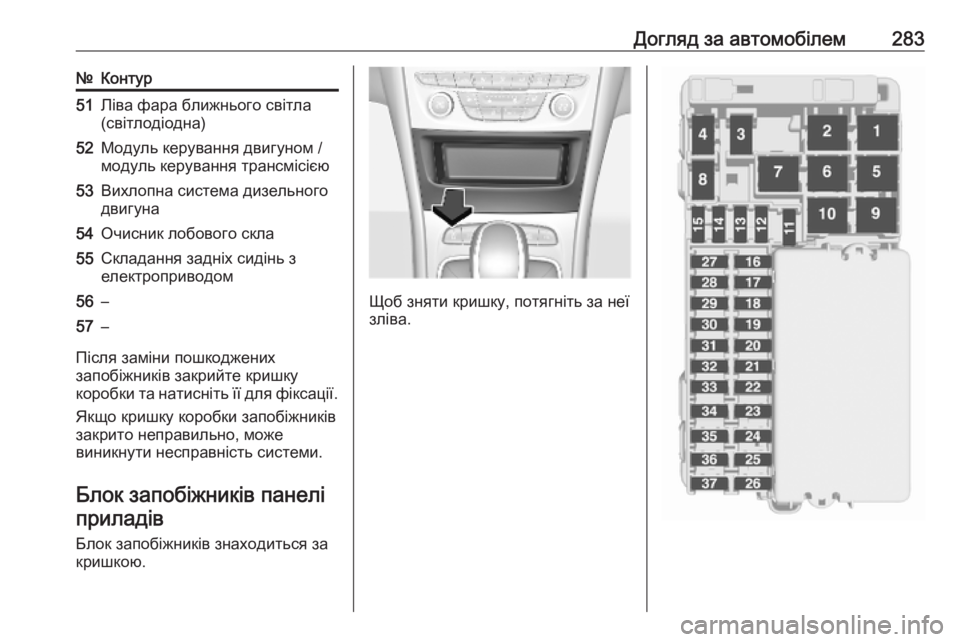

Догляд за автомобілем283№Контур51Ліва фара ближнього світла
(світлодіодна)52Модуль керування двигуном /
модуль керування трансмісією53Вихлопна система дизельного
двигуна54Очисник лобового скла55Складання задніх сидінь з
електроприводом56–57–
Після заміни пошкоджених
запобіжників закрийте кришку
коробки та натисніть її для фіксації.
Якщо кришку коробки запобіжників
закрито неправильно, може
виникнути несправність системи.
Блок запобіжників панеліприладів
Блок запобіжників знаходиться за
кришкою.
Щоб зняти кришку, потягніть за неї
зліва.

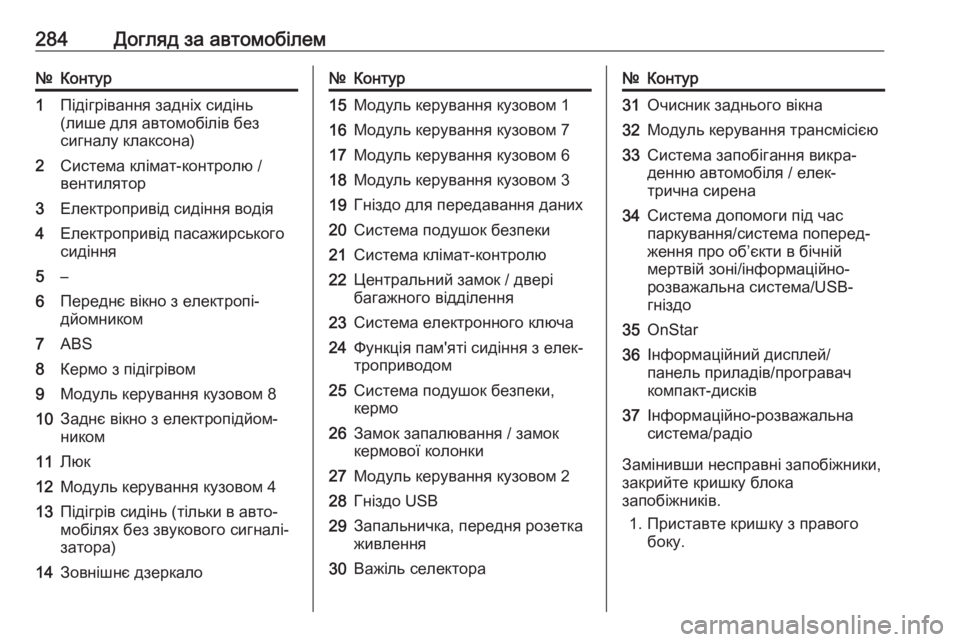

284Догляд за автомобілем№Контур1Підігрівання задніх сидінь
(лише для автомобілів без
сигналу клаксона)2Система клімат-контролю /
вентилятор3Електропривід сидіння водія4Електропривід пасажирського
сидіння5–6Переднє вікно з електропі‐
дйомником7ABS8Кермо з підігрівом9Модуль керування кузовом 810Заднє вікно з електропідйом‐
ником11Люк12Модуль керування кузовом 413Підігрів сидінь (тільки в авто‐
мобілях без звукового сигналі‐
затора)14Зовнішнє дзеркало№Контур15Модуль керування кузовом 116Модуль керування кузовом 717Модуль керування кузовом 618Модуль керування кузовом 319Гніздо для передавання даних20Система подушок безпеки21Система клімат-контролю22Центральний замок / двері
багажного відділення23Система електронного ключа24Функція пам'яті сидіння з елек‐
троприводом25Система подушок безпеки,
кермо26Замок запалювання / замок
кермової колонки27Модуль керування кузовом 228Гніздо USB29Запальничка, передня розетка
живлення30Важіль селектора№Контур31Очисник заднього вікна32Модуль керування трансмісією33Система запобігання викра‐
денню автомобіля / елек‐
трична сирена34Система допомоги під час
паркування/система поперед‐
ження про об’єкти в бічній
мертвій зоні/інформаційно-
розважальна система/USB-
гніздо35OnStar36Інформаційний дисплей/
панель приладів/програвач
компакт-дисків37Інформаційно-розважальна
система/радіо
Замінивши несправні запобіжники,
закрийте кришку блока
запобіжників.
1. Приставте кришку з правого боку.

Догляд за автомобілем285

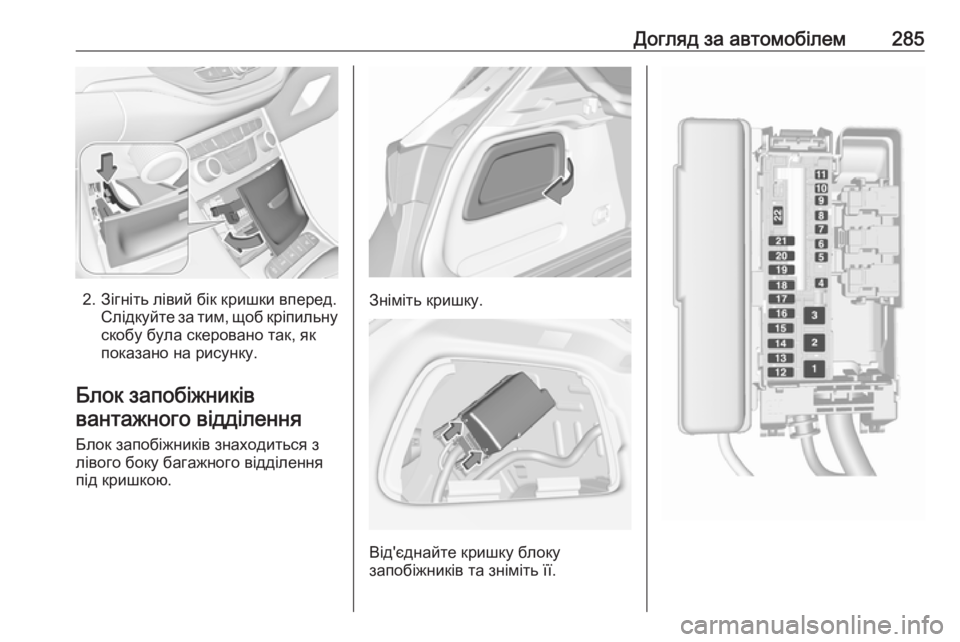

2. Зігніть лівий бік кришки вперед.Слідкуйте за тим, щоб кріпильну
скобу була скеровано так, як
показано на рисунку.
Блок запобіжників вантажного відділення
Блок запобіжників знаходиться з
лівого боку багажного відділення
під кришкою.Зніміть кришку.
Від'єднайте кришку блоку
запобіжників та зніміть її.

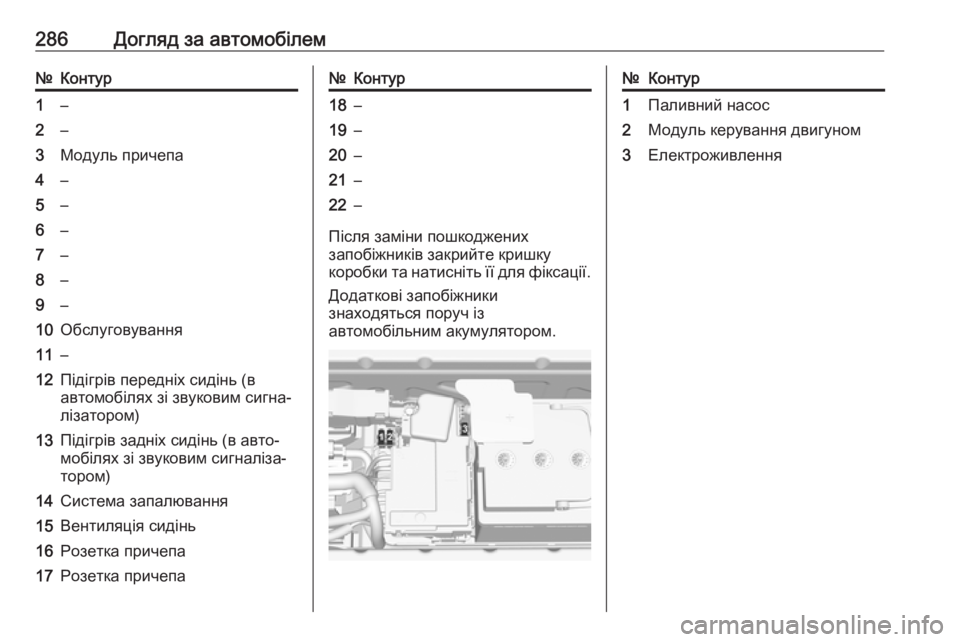

286Догляд за автомобілем№Контур1–2–3Модуль причепа4–5–6–7–8–9–10Обслуговування11–12Підігрів передніх сидінь (в
автомобілях зі звуковим сигна‐
лізатором)13Підігрів задніх сидінь (в авто‐
мобілях зі звуковим сигналіза‐
тором)14Система запалювання15Вентиляція сидінь16Розетка причепа17Розетка причепа№Контур18–19–20–21–22–
Після заміни пошкоджених
запобіжників закрийте кришку
коробки та натисніть її для фіксації.
Додаткові запобіжники
знаходяться поруч із
автомобільним акумулятором.
№Контур1Паливний насос2Модуль керування двигуном3Електроживлення
