plus la précontrainte de ressort est élevée ;
plus la distance A est grande, plus la pré-
contrainte de ressort est réduite.
YXZ10YEXJ
YXZ10YESJ
Réglage de la précontrainte de ressort :Minimum (réglage souple) :Distance A =
496.8 mm (19.56 in) (YXZ10YEXJ)
619.1 mm (24.37 in) (YXZ10YESJ)
Standard : Distance A =
484.1 mm (19.06 in) (YXZ10YEXJ)
606.4 mm (23.87 in) (YXZ10YESJ)
Maximum (réglage dur) : Distance A =
471.4 mm (18.56 in) (YXZ10YEXJ)
593.7 mm (23.37 in) (YXZ10YESJ)
1. Distance A
1. Distance A
11
UB0F7AF0.book Page 51 Monday, November 6, 2017 3:14 PM

4-52
4
3. Serrer le contre-écrou au couple spécifié.ATTENTION : Toujours serrer le con-
tre-écrou de sorte qu’il touche l’écrou
de réglage, puis le serrer ensuite au
couple spécifié.
[FCB00082]
Paramètre de transition (YXZ10YESJ)
Le paramètre de transition règle la durée pen-
dant laquelle l’amortisseur passe du ressort
souple au ressort dur.N.B. Il est recommandé de régler le paramètre
de transition sur une distance similaire dès
que la précontrainte du ressort est réglée.
 Le paramètre de transition est mesuré du
bas de la bague de réglage de la précon-
trainte du ressort jusqu’au bas de la bague
de réglage de la transition.
1. Desserrer le contre-écrou de transition
comme illustré.
Couple de serrage :Contre-écrou :41 N·m (4.1 kgf·m, 30 lb·ft)
1. Distance B
2. Contre-écrou de transition
3. Écrou de réglage de la transition
2
3
1
UB0F7AF0.book Page 52 Monday, November 6, 2017 3:14 PM

4-53
4
N.B.Effectuer ce réglage à l’aide d’un outil spécial,
disponible chez les concessionnaires
Yamaha. 2. Tourner l’écrou de réglage de transition dans le sens (a) pour augmenter la transi-
tion et dans le sens (b) pour la diminuer.1. Outil spécial
2. Clé à cliquet de 9.5 mm (3/8 in)
3. Contre-écrou de transition
12
3
90
1. Distance B
2. Contre-écrou de transition
3. Écrou de réglage de la transitionParamètre de transition :Minimum (réglage souple) :Distance B = 98.4 mm (3.88 in)
Standard (recommandé) : Distance B = 111.1 mm (4.38 in)
Maximum (réglage dur) : Distance B = 123.8 mm (4.88 in)
2
3
1(b)
(a)
UB0F7AF0.book Page 53 Monday, November 6, 2017 3:14 PM

4-54
4
3. Serrer le contre-écrou au couple spécifié.ATTENTION : Toujours serrer le con-
tre-écrou de sorte qu’il touche l’écrou
de réglage, puis le serrer ensuite au
couple spécifié.
[FCB00082]
Force d’amortissement à la détente
(YXZ10YEXJ)
Tourner la vis de réglage de la force d’amor-
tissement à la détente dans le sens (a) pour
augmenter la force d’amortissement à la dé-
tente et donc durcir la suspension, et dans le
sens (b) afin de réduire la force d’amortisse-
ment à la détente et assouplir la suspension.
Couple de serrage : Contre-écrou :41 N·m (4.1 kgf·m, 30 lb·ft)1. Outil spécial
2. Clé dynamométrique
3. Contre-écrou de transition
21
3
90
1. Vis de réglage de la force d’amortissement à la détente
1(a)
(b)
UB0F7AF0.book Page 54 Monday, November 6, 2017 3:14 PM

4-55
4
Force d’amortissement à la détente
(YXZ10YESJ)
Force d’amortissement à la détente haute vi-tessePour augmenter la force d’amortissement à la
détente et, par conséquent, durcir l’amortis-
sement à la détente haute vitesse, tourner le
boulon de réglage de la force d’amortisse-
ment à la détente dans le sens (a). Pour dimi-
nuer la force d’amortissement à la détente et,
par conséquent, assoup lir l’amortissement à
la détente haute vitesse, tourner le boulon de
réglage dans le sens (b).Réglage de l’amortissement à la détente : Minimum (réglage souple) :26 déclic(s) dans le sens (b)*
Standard : 8 déclic(s) dans le sens (b)*
Maximum (réglage dur) : 1 déclic(s) dans le sens (b)*
* La vis de réglage étant tournée à fond dans le sens (a)
1. Boulon de réglage de la force d’amortissement à la détente haute vitesseRéglage de l’amortissement à la détente
haute vitesse
Minimum (réglage souple) :4 tour(s) par rapport à la position de ser-
rage maximal
Standard : 2 tour(s) par rapport à la position de ser-
rage maximal
Maximum (réglage dur) : Boulon de réglage complètement vissé
1
(a)
(b)
UB0F7AF0.book Page 55 Monday, November 6, 2017 3:14 PM

4-56
4
Force d’amortissement à la détente basse vi-tessePour augmenter la force d’amortissement à la
détente et, par conséquent, durcir l’amortis-
sement à la détente basse vitesse, tourner la
vis de réglage de la force d’amortissement à
la détente dans le sens (a). Pour diminuer la
force d’amortissement à la détente et, par
conséquent, assouplir l’amortissement à la
détente basse vitesse, tourner la vis de ré-
glage dans le sens (b).Force d’amortissement à la compression
Force d’amortissement à la compression
haute vitessePour augmenter la force d’amortissement à la
compression et par conséquent durcir
l’amortissement à la compression haute vi-
tesse, tourner le boulon de réglage de la force
d’amortissement à la compression dans le
sens (a). Pour diminuer la force d’amortisse-
ment à la compression et par conséquent as-
1. Vis de réglage de la force d’amortissement à la détente basse vitesse
1
(a)
(b)
Réglage de l’amortissement à la détente
basse vitesse
Minimum (réglage souple) :4 tour(s) par rapport à la position de ser-
rage maximal
Standard : 1 1/2 tour(s) par rapport à la position de
serrage maximal
Maximum (réglage dur) : Vis de réglage vissée à fond
UB0F7AF0.book Page 56 Monday, November 6, 2017 3:14 PM

4-57
4
souplir l’amortissement à la compression
haute vitesse, tourner le boulon de réglage
dans le sens (b).
YXZ10YEXJYXZ10YESJ1. Boulon de réglage de la force d’amortissement à la
compression haute vitesse
1
(a)
(b)
1. Boulon de réglage de la force d’amortissement à la compression haute vitesse Réglage de l’amortissement à la compression
haute vitesse
Minimum (réglage souple) :4 tour(s) par rapport à la position de ser-
rage maximal
Standard : 1 1/2 (YXZ10YEXJ)
2 (YXZ10YESJ) tour(s) par rapport à la
position de serrage maximal
Maximum (réglage dur) : Boulon de réglage complètement vissé
1
(a)
(b)
UB0F7AF0.book Page 57 Monday, November 6, 2017 3:14 PM

4-58
4
Force d’amortissement à la compressionbasse vitessePour augmenter la force d’amortissement à la
compression et par conséquent durcir
l’amortissement à la compression basse vi-
tesse, tourner la vis de réglage de la force
d’amortissement à la compression dans le
sens (a). Pour diminue r la force d’amortisse-
ment à la compression et par conséquent as-
souplir l’amortissement à la compression
basse vitesse, tourner la vis de réglage dans

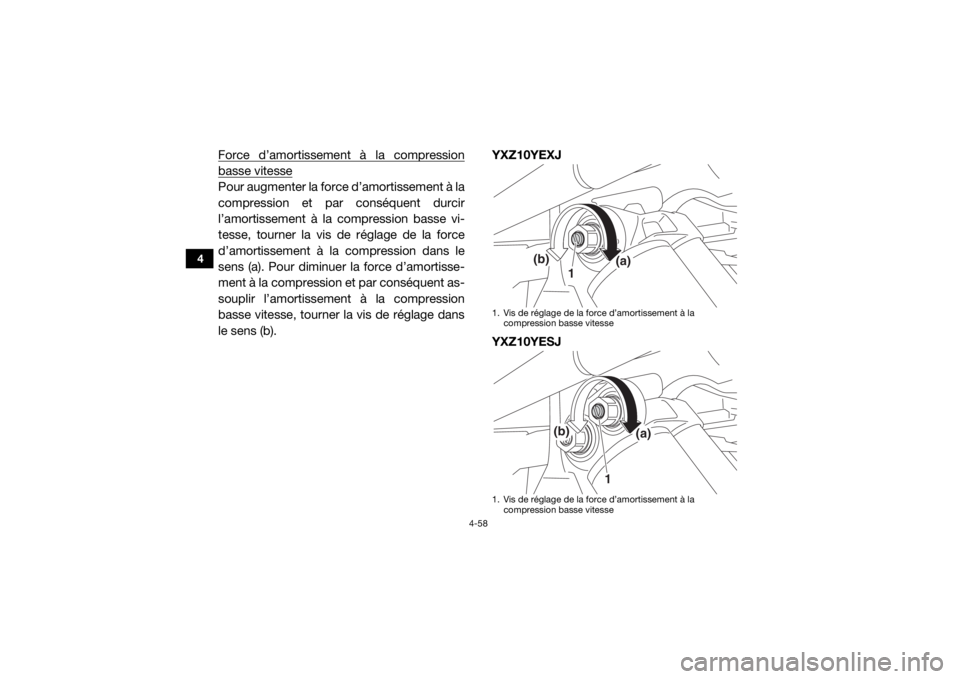

le sens (b). YXZ10YEXJ
YXZ10YESJ
1. Vis de réglage de la force d’amortissement à la
compression basse vitesse
1. Vis de réglage de la force d’amortissement à la compression basse vitesse
1
(a)
(b)
1
(a)
(b)
