FBU30804Remplacement d’un fusiblePour les modèles sans EPS uniquement1. Fusible de rechange du système d’injection de carburant
2. Fusible du système d’injection de carburant
3. Fusible principal
4. Boîtier à fusibles
1
2
3
4
1. Fusible de la prise pour accessoires CC
2. Fusible du moteur du système quatre roues motrices
3. Fusible de l’allumage
4. Fusible du moteur du ventilateur de radiateur
5. Fusible du système de signalisation
6. Fusible de phare
7. Fusible de rechange
1
2
34
5
6
7
UBB560F0.book Page 60 Thursday, March 9, 2017 9:07 AM

8-61

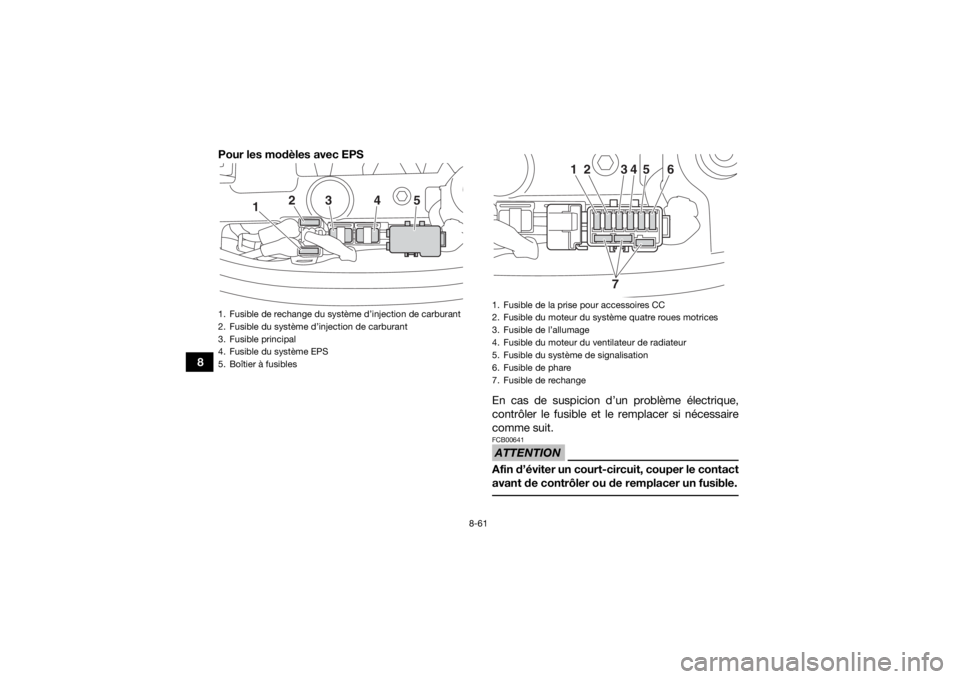

8Pour les modèles avec EPS
En cas de suspicion d’un problème électrique,
contrôler le fusible et le remplacer si nécessaire
comme suit.
ATTENTIONFCB00641Afin d’éviter un court-circuit, couper le contact
avant de contrôler ou de remplacer un fusible.
1. Fusible de rechange du système d’injection de carburant
2. Fusible du système d’injection de carburant
3. Fusible principal
4. Fusible du système EPS
5. Boîtier à fusibles
1
2
3
4
5
1. Fusible de la prise pour accessoires CC
2. Fusible du moteur du système quatre roues motrices
3. Fusible de l’allumage
4. Fusible du moteur du ventilateur de radiateur
5. Fusible du système de signalisation
6. Fusible de phare
7. Fusible de rechange
1
2
34
5
6
7
UBB560F0.book Page 61 Thursday, March 9, 2017 9:07 AM

8-62
8
1. Désactiver tous les circuits électriques. (Voir
page 4-1.)
2. Déposer la selle. (Voir page 4-14.)
3. Retirer le fusible grillé et le remplacer par un fusible neuf de l’intensité spécifiée.
AVERTISSEMENT ! Toujours monter un fu- sible de l’intensité spécifiée et ne jamais le
substituer par un objet de remplacement.
La mise en place d’un fusible d’intensité
incorrecte ou d’un objet de remplacement
risque d’endommager le circuit électrique,
ce qui peut provoquer un incendie.
[FWB02173]
Fusibles spécifiés : Fusible principal:40.0 A
Fusible de phare: 15.0 A
Fusible d’allumage: 10.0 A
Fusible du moteur du dispositif quatre
roues motrices: 3.0 A
Fusible du système de signalisation: 10.0 A
Fusible du moteur du ventilateur de radia-
teur: 20.0 A
Fusible de la prise pour accessoires à cou-
rant continu: 10.0 A
Fusible du système d’injection de carbu-
rant: 10.0 A
Fusible du système EPS: 40.0 A (YFM45KPAJ, YFM45KPHJ,
YFM45KPXJ)
UBB560F0.book Page 62 Thursday, March 9, 2017 9:07 AM

8-63
84. Activer le contacteur à clé, démarrer le mo-
teur, puis activer le circuit en question.
5. Si le fusible neuf grille immédiatement, faire contrôler le véhicule par un concessionnaire
Yamaha.
FBU34223Remplacement de l’ampoule d’un
phareSi une ampoule de phare grille, la remplacer par
l’ampoule spécifiée comme suit :

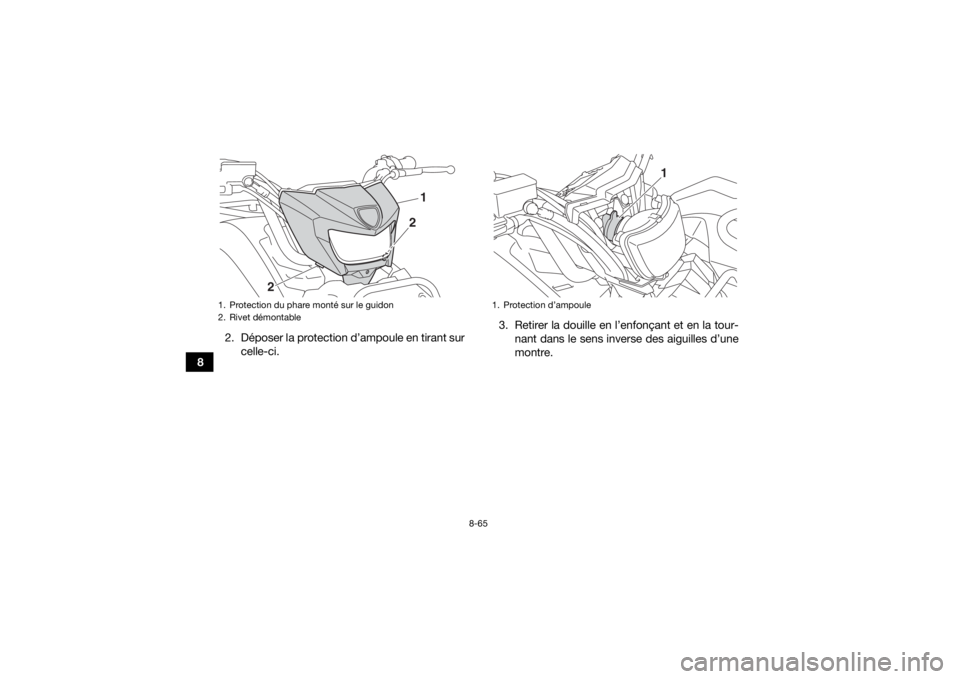

Ampoules de phares gauche et droit1. Retirer le couvercle à l’arrière du phare en ti- rant dessus. 2. Déposer la protection d’ampoule en tirant sur
celle-ci.
3. Retirer la douille en l’enfonçant et en la tour- nant dans le sens inverse des aiguilles d’une
montre.1. Cache au dos du phare
1
1. Protection d’ampoule
1
UBB560F0.book Page 63 Thursday, March 9, 2017 9:07 AM

8-64
8
4. Retirer l’ampoule grillée.
5. Remettre une ampoule neuve en place.
ATTENTION : Ne pas toucher le verre de
l’ampoule. Des traces de graisse dépo-
sées par les doigts ou une autre contami-
nation aurait une incidence défavorable
sur la transparence du verre, la luminosité
et la durée de vie de l’ampoule. Nettoyer
soigneusement toute crasse ou trace de
doigts avec un chiffon imbibé d’alcool ou
de diluant pour peinture.
[FCB00653]
6. Reposer la douille en l’enfonçant et en la tour- nant dans le sens des aiguilles d’une montre.
7. Reposer la protection d’ampoule et le cache à l’arrière du phare. ATTENTION : S’assurer
que la protection d’ampoule est correcte-
ment assise et remise en place sur la
douille.
[FCB03320]
8. Régler le faisceau du phare, si nécessaire.
Ampoule du phare monté sur le guidon
(YFM45KPXJ / YFM45KPAJ / YFM45KPHJ) 1. Retirer la protection du phare monté sur le guidon après avoir retiré les rivets démon-
tables.
1. Douille
1
1. Ne pas toucher le verre de l’ampoule.
UBB560F0.book Page 64 Thursday, March 9, 2017 9:07 AM

8-65

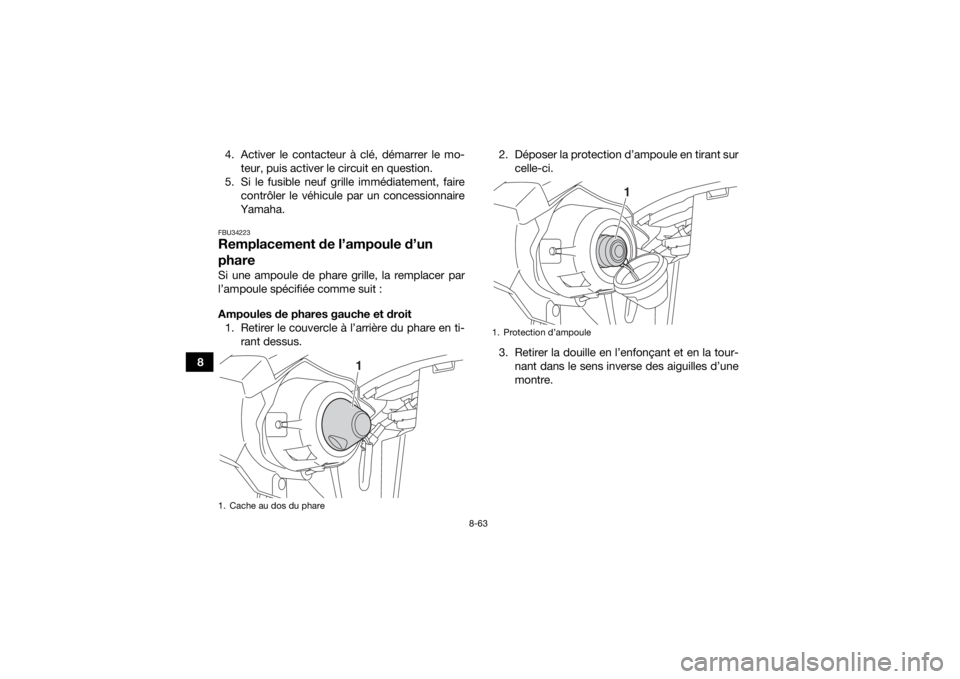

82. Déposer la protection d’ampoule en tirant sur
celle-ci. 3. Retirer la douille en l’enfonçant et en la tour-
nant dans le sens inverse des aiguilles d’une
montre.
1. Protection du phare monté sur le guidon
2. Rivet démontable
1
2
2
1. Protection d’ampoule
1
UBB560F0.book Page 65 Thursday, March 9, 2017 9:07 AM

8-66
8
4. Retirer l’ampoule grillée.
5. Remettre une ampoule neuve en place.
ATTENTION : Ne pas toucher le verre de
l’ampoule. Des traces de graisse dépo-
sées par les doigts ou une autre contami-
nation aurait une incidence défavorable
sur la transparence du verre, la luminosité
et la durée de vie de l’ampoule. Nettoyer
soigneusement toute crasse ou trace de
doigts avec un chiffon imbibé d’alcool ou
de diluant pour peinture.
[FCB00653]
6. Reposer la douille en l’enfonçant et en la tour- nant dans le sens des aiguilles d’une montre.
7. Remettre la protection de l’ampoule en place. ATTENTION : S’assurer que la protection
d’ampoule est correctement assise et re-
mise en place sur la douille.
[FCB03320]
8. Reposer la protection du phare monté sur le guidon comme illustré, puis reposer les rivets
démontables.
1. Douille
1
1. Ne pas toucher le verre de l’ampoule.
1
UBB560F0.book Page 66 Thursday, March 9, 2017 9:07 AM

8-67

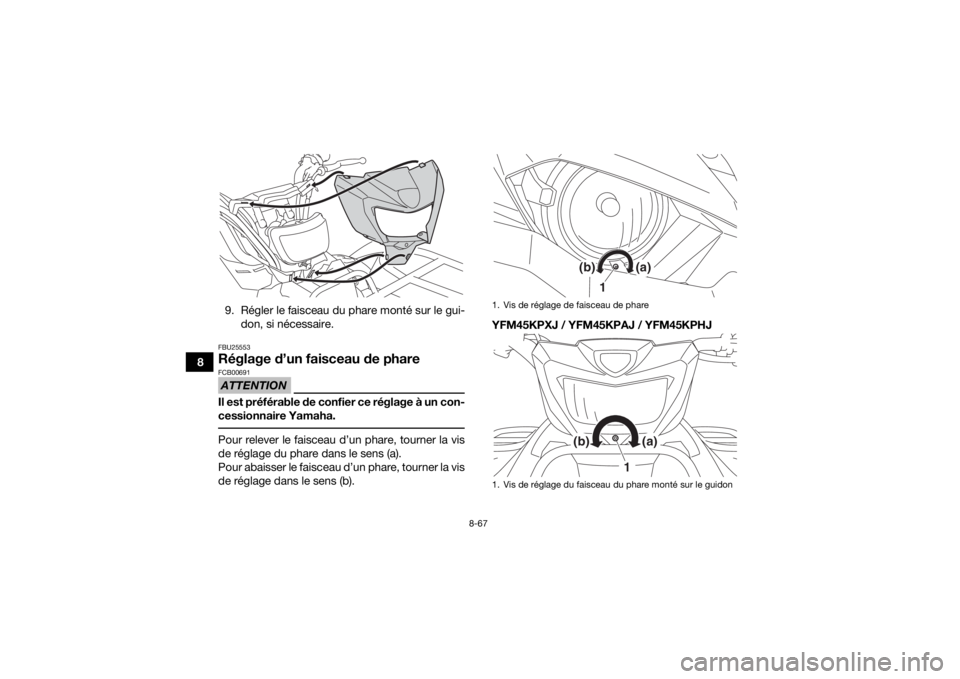

89. Régler le faisceau du phare monté sur le gui-
don, si nécessaire.
FBU25553Réglage d’un faisceau de phareATTENTIONFCB00691Il est préférable de confier ce réglage à un con-
cessionnaire Yamaha. Pour relever le faisceau d’un phare, tourner la vis
de réglage du phare dans le sens (a).
Pour abaisser le faisceau d’un phare, tourner la vis
de réglage dans le sens (b). YFM45KPXJ / YFM45KPAJ / YFM45KPHJ
1. Vis de réglage de faisceau de phare
1. Vis de réglage du faisceau du phare monté sur le guidon
(a)
(b)
1
1
(a)
(b)
