9-3
9
c. Remonter le capuchon de bougie sur la
bougie et placer cette dernière sur la cu-
lasse de sorte que ses électrodes soient
mises à la masse. (Cette technique per-
mettra de limiter la production d’étincelles
à l’étape suivante.)
d. Lancer le moteur à plusieurs reprises à l’aide du démarreur. (Ceci permet de ré-
partir l’huile sur la paroi du cylindre.)
e. Retirer le capuchon de la bougie, remon- ter cette dernière et monter ensuite le ca-
puchon.
5. Lubrifier tous les câbles de commande ainsi que les articulations de tous les leviers et pé-
dales.
6. Placer le cadre sur des béquilles ou des cales pour soulever toutes les roues du sol. (Il est
aussi possible de tourner les roues tous les
mois pour éviter que les pneus s’abiment à un
endroit précis.)
7. Recouvrir la sortie du pot d’échappement à l’aide d’un sachet en plastique afin d’éviter
toute infiltration d’eau.
8. Déposer la batterie et la recharger complète- ment. (Voir page 8-57.)
UBB560F0.book Page 3 Thursday, March 9, 2017 9:07 AM

10-1
10
FBU25962
CARACTÉRISTIQUES
Dimensions:Longueur hors-tout:2035 mm (80.1 in)
Largeur hors-tout: 1180 mm (46.5 in)
Hauteur hors-tout:
1160 mm (45.7 in)
Hauteur de la selle: 855 mm (33.7 in)
Empattement: 1240 mm (48.8 in)
Garde au sol:
245 mm (9.6 in)
Rayon de braquage minimal: 3200 mm (126 in)Poids:Poids à vide:
289.0 kg (637 lb) (YFM45KDHJ, YFM45KDXJ)
295.0 kg (650 lb) (YFM45KPAJ, YFM45KPHJ,
YFM45KPXJ)Niveau sonore et vibratoire:Niveau sonore (77/311/CEE):78.0 dB(A) (YFM45KPAJ, YFM45KPHJ,
YFM45KPXJ_EUR/FRA/GBR)
78.3 dB(A) (YFM45KDHJ, YFM45KDXJ_EUR/FRA/GBR) Incertitude de mesure:
3.0 dB(A) (YFM45KDHJ, YFM45KDXJ_EUR/FRA/GBR,
YFM45KPAJ, YFM45KPHJ,
YFM45KPXJ_EUR/FRA/GBR)
Vibrations au niveau de la selle (EN1032, ISO5008): 0.5 m/s2 maximum (YFM45KPAJ, YFM45KPHJ,
YFM45KPXJ_EUR/FRA/GBR)
0.6 m/s2 (YFM45KDHJ, YFM45KDXJ_EUR/FRA/GBR)
Incertitude de mesure: 0.0 m/s2 (YFM45KPAJ, YFM45KPHJ,
YFM45KPXJ_EUR/FRA/GBR)
0.3 m/s2 (YFM45KDHJ, YFM45KDXJ_EUR/FRA/GBR)
Vibrations au niveau du volant (EN1032, ISO5008):
2.5 m/s2 maximum (YFM45KPAJ, YFM45KPHJ,
YFM45KPXJ_EUR/FRA/GBR)
2.9 m/s2 (YFM45KDHJ, YFM45KDXJ_EUR/FRA/GBR)
Incertitude de mesure: 0.4 m/s2 (YFM45KPAJ, YFM45KPHJ,
YFM45KPXJ_EUR/FRA/GBR)
0.5 m/s2 (YFM45KDHJ, YFM45KDXJ_EUR/FRA/GBR)
Moteur:Type de moteur:Refroidissement par liquide, 4 temps, SACT
Disposition des cylindres:
Monocylindre
Cylindrée: 421 cm3
Alésage × course:
84.5 × 75.0 mm (3.33 × 2.95 in)
UBB560F0.book Page 1 Thursday, March 9, 2017 9:07 AM

10-2
10
Taux de compression:10.0 : 1
Système de démarrage: Démarreur électrique
Système de graissage:
Carter humideHuile de moteur:Marque recommandée:YAMALUBE
Type:
SAE 5W-30, 10W-30, 10W-40, 15W-40, 20W-40 ou
20W-50
Classification d’huile moteur recommandée: API Service de type SG et au-delà/JASO MA
Quantité d’huile moteur: Sans remplacement de la cartouche du filtre à huile:
2.30 L (2.43 US qt, 2.02 Imp.qt) Avec remplacement de la cartouche du filtre à huile:
2.40 L (2.54 US qt, 2.11 Imp.qt)
Huile de couple conique arrière:Type:
Huile Yamaha pour engrenages d’arbre de transmission
à coefficient de frottement modifié
Quantité:
0.38 L (0.40 US qt, 0.33 Imp.qt)Huile de différentiel:Type:Huile Yamaha pour engrenages d’arbre de transmission
à coefficient de frottement modifié ou huile hypoïde SAE
80 API GL-4
Quantité: 0.35 L (0.37 US qt, 0.31 Imp.qt)Quantité de liquide de refroidissement:Vase d’expansion (jusqu’au repère de niveau maximum):
0.25 L (0.26 US qt, 0.22 Imp.qt)
Radiateur (circuit compris): 1.32 L (1.40 US qt, 1.16 Imp.qt)Filtre à air:Élément du filtre à air:
Élément de type humideCarburant:Carburant recommandé:Essence ordinaire sans plomb exclusivement
Capacité du réservoir:
14.0 L (3.70 US gal, 3.08 Imp.gal)
Quantité de la réserve: 4.0 L (1.06 US gal, 0.88 Imp.gal)
0 10 30 50 70 90 110 130 F
–20 –10 0 10 20 30 40 50 CSAE 5W-30
SAE 10W-30
SAE 10W-40
SAE 15W-40
SAE 20W-40SAE 20W-50
UBB560F0.book Page 2 Thursday, March 9, 2017 9:07 AM

10-3
10
Injection de carburant:Boîtier d’injection:Repère d’identification: BB51 00Bougie(s):Fabricant/modèle:
NGK/DR7EA
Écartement des électrodes: 0.6–0.7 mm (0.024–0.028 in)Embrayage:Type d’embrayage:
Humide, centrifuge automatiqueTransmission:Système de réduction secondaire:Entraînement par arbre
Rapport de réduction secondaire:
39/24 × 24/18 × 33/9 (7.944)
Type de boîte de vitesses: Automatique, courroie trapézoïdale
Commande: À la main gauche
Marche arrière:
29/17 (1.706)
Gamme basse: 45/16 (2.813)
Gamme haute: 38/23 (1.652)Partie cycle:Type de cadre:Cadre en tube d’acier Angle de chasse:
3.00 degrés
Chasse: 14.2 mm (0.56 in)
Pneu avant:Type:Sans chambre (Tubeless)
Taille: AT25 x 8-12
Fabricant/modèle:
CHENG SHIN/C-828 (YFM45KDXJ_AUS/NZL,
YFM45KPXJ_AUS/NZL)
CST/CU905 (YFM45KDHJ,
YFM45KDXJ_EUR/FRA/GBR, YFM45KPAJ,
YFM45KPHJ, YFM45KPXJ_EUR/FRA/GBR)Pneu arrière:Type:Sans chambre (Tubeless)
Taille: AT25 x 10-12
Fabricant/modèle:
CHENG SHIN/C-828 (YFM45KDXJ_AUS/NZL,
YFM45KPXJ_AUS/NZL)
CST/CU906 (YFM45KDHJ,
YFM45KDXJ_EUR/FRA/GBR, YFM45KPAJ,
YFM45KPHJ, YFM45KPXJ_EUR/FRA/GBR)Charge:Charge maximale:240.0 kg (530 lb)
(Poids total du pilote, du chargement, des accessoires et
de la flèche d’attelage)
UBB560F0.book Page 3 Thursday, March 9, 2017 9:07 AM

10-4
10
Pression de gonflage (contrôlée les pneus froids):Recommandation:Avant:35.0 kPa (0.350 kgf/cm2, 5.0 psi)
Arrière: 30.0 kPa (0.300 kgf/cm2, 4.4 psi)
Minimum:
Avant:32.0 kPa (0.320 kgf/cm2, 4.6 psi)
Arrière:
27.0 kPa (0.270 kgf/cm2, 4.0 psi)Roue avant:Type de roue:Roue coulée (YFM45KPAJ)
Roue emboutie (YFM45KDHJ, YFM45KDXJ,
YFM45KPHJ, YFM45KPXJ)
Taille de jante: 12 x 6.0ATRoue arrière:Type de roue:
Roue coulée (YFM45KPAJ)
Roue emboutie (YFM45KDHJ, YFM45KDXJ,
YFM45KPHJ, YFM45KPXJ)
Taille de jante: 12 x 7.5ATFrein avant:Type:Frein à disque
Commande: À la main droite Liquide de frein spécifié:
DOT 4
Frein arrière:Type:
Frein à disques multiples humides
Commande: À la main gauche et au pied droitSuspension avant:Type:
Double bras triangulaire
Type de ressort/amortisseur: Ressort hélicoïdal / amortisseur hydraulique et
pneumatique
Débattement de roue: 171 mm (6.8 in)Suspension arrière:Type:
Double bras triangulaire
Type de ressort/amortisseur: Ressort hélicoïdal / amortisseur hydraulique et
pneumatique
Débattement de roue: 189 mm (7.4 in)Partie électrique:Système d’allumage:
TCI
Système de charge: Alternateur avec rotor à aimantation permanenteBatterie:Modèle:
YTX20L-BS
UBB560F0.book Page 4 Thursday, March 9, 2017 9:07 AM

10-5
10
Voltage, capacité:12 V, 18.0 AhPhare:Type d’ampoule:
Ampoule au kryptonPhare monté sur le guidon:Type d’ampoule de phare sureleve:Ampoule halogène (YFM45KPAJ, YFM45KPHJ,
YFM45KPXJ)Voltage et wattage d’ampoule × quantité:Phare:
12 V, 30.0/30.0 W × 2
Phare monté sur le guidon: 12 V, 35.0/36.5 W × 1 (YFM45KPAJ, YFM45KPHJ,
YFM45KPXJ)
Feu arrière/stop: 12 V, 5.0/21.0 W × 1
Éclairage des instruments: LED
Témoin du point mort:
LED
Témoin de marche arrière: LED
Témoin d’alerte de la température du liquide de
refroidissement: LED
Témoin d’alerte de direction assistée EPS: LED (YFM45KPAJ, YFM45KPHJ, YFM45KPXJ)
Témoin de stationnement:
LED Indicateur de commande de transmission quatre roues
motrices:
LED
Témoin d’avertissement de panne du moteur: LED
Fusibles:Fusible principal:
40.0 A
Fusible du système d’injection de carburant: 10.0 A
Fusible du système EPS: 40.0 A (YFM45KPAJ, YFM45KPHJ, YFM45KPXJ)
Fusible de phare:
15.0 A
Fusible du système de signalisation: 10.0 A
Fusible d’allumage: 10.0 A
Fusible de la prise pour accessoires à courant continu:
10.0 A
Fusible du moteur du dispositif quatre roues motrices: 3.0 A
Fusible du moteur du ventilateur de radiateur: 20.0 AFBU30402Pour l’Europe uniquement
Les chiffres indiqués correspondent à des niveaux
d’émission qui ne sont pas nécessairement des
niveaux d’utilisation sûrs. Même s’il existe une
UBB560F0.book Page 5 Thursday, March 9, 2017 9:07 AM

10-6
10
corrélation entre les niveaux d’émission et d’ex-
position, ces chiffres ne peuvent pas être utilisés
pour déterminer si d’autres précautions sont né-
cessaires. Les facteurs influençant le niveau réel
d’exposition de la main-d’œuvre incluent les ca-
ractéristiques du lieu de travail, les autres sources
sonores, c’est-à-dire le nombre de machines, les
autres processus adjacents et la durée d’exposi-
tion aux bruits d’un technicien. Le niveau d’expo-
sition autorisé peut également varier d’un pays à
l’autre. Ces informations permettent toutefois à
l’utilisateur de la machine de mieux évaluer les ris-
ques et dangers.
UBB560F0.book Page 6 Thursday, March 9, 2017 9:07 AM

11-1
11
FBU26001
RENSEIGNEMENTS COMPLÉMENTAIRES

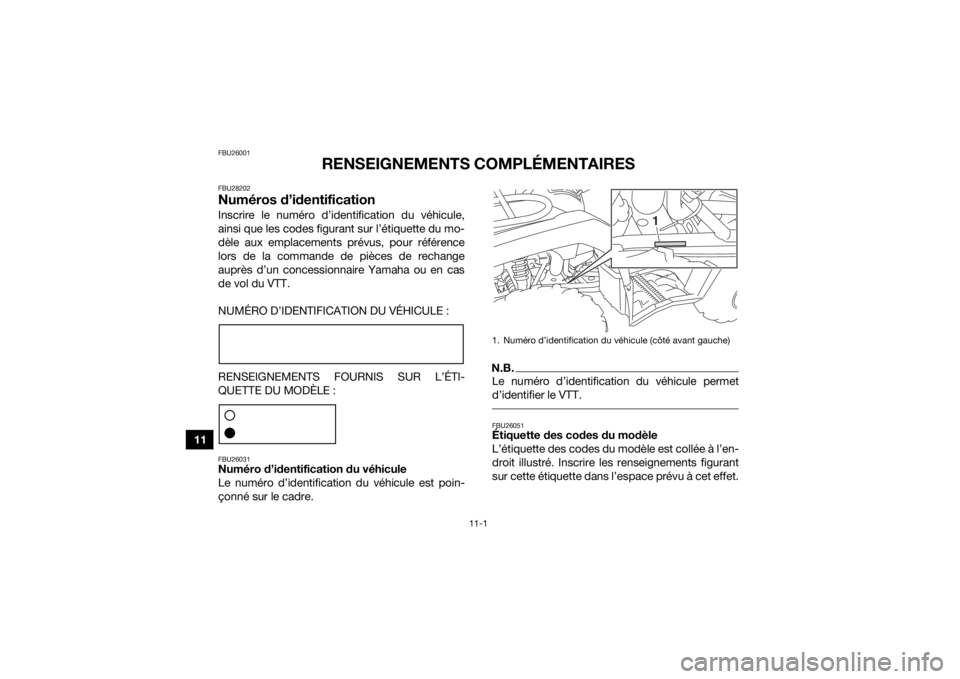

FBU28202Numéros d’identificationInscrire le numéro d’identification du véhicule,
ainsi que les codes figurant sur l’étiquette du mo-
dèle aux emplacements prévus, pour référence
lors de la commande de pièces de rechange
auprès d’un concessionnaire Yamaha ou en cas
de vol du VTT.
NUMÉRO D’IDENTIFICATION DU VÉHICULE :
RENSEIGNEMENTS FOURNIS SUR L’ÉTI-
QUETTE DU MODÈLE :FBU26031Numéro d’identification du véhicule
Le numéro d’identification du véhicule est poin-
çonné sur le cadre.
N.B.Le numéro d’identification du véhicule permet
d’identifier le VTT. FBU26051Étiquette des codes du modèle
L’étiquette des codes du modèle est collée à l’en-
droit illustré. Inscrire les renseignements figurant
sur cette étiquette dans l’espace prévu à cet effet.1. Numéro d’identification du véhicule (côté avant gauche)
1
