Page 49 of 180
4-18
4
FBU19184Prise pour accessoire à courant
continuLa prise pour accessoire se trouve au côté avant
droit du VTT. Cette prise permet la connexion d’un
accessoire approprié tel qu’une lampe de travail,
d’une radio, etc. N’utiliser un accessoire que lors-
que le moteur tourne et que le commutateur géné-
ral d’éclairage est réglé sur “OFF”.1. Placer le commutateur général d’éclairage à la position “OFF”.
2. Éteindre l’accessoire.
3. Mettre le moteur en marche. (Voir page 6-1.)
4. Ouvrir le capuchon de la prise pour acces- soire, puis brancher la fiche d’alimentation de
l’accessoire à la prise.
5. Allumer l’accessoire.
6. Toujours remettre le capuchon de la prise enplace après avoir déconnecté l’accessoire.
1. Protection de prise pour accessoires CC
2. Prise pour accessoire à courant continuCapacité maximale de la prise pour
accessoire :CC 12 V, 10 A (120 W)
1
2
UBB560F0.book Page 18 Thursday, March 9, 2017 9:07 AM
Page 50 of 180
4-19
4
ATTENTIONFCB00121Ne pas brancher d’accessoire dont la con-
sommation dépasse la capacité maximale.
Un accessoire de consommation supérieure
pourrait surcharger le circuit et provoquer le
grillage du fusible.
Lorsqu’un accessoire est utilisé alors que le
moteur est coupé ou que les phares sont al-
lumés, la batterie se déchargera et la mise
en marche du moteur risque de devenir diffi-
cile.
Ne pas brancher d’allume-cigare ou tout
autre accessoire dont la fiche s’échauffe,
sous peine de risquer d’endommager la
prise. FBU37290Précâblage du treuilCe véhicule est équipé de fils de précâblage pour
un treuil. Contacter le concessionnaire Yamaha
local pour plus d’informations.UBB560F0.book Page 19 Tuesday, May 9, 2017 5:51 PM
Page 51 of 180

5-1
5
FBU19203
CONTRÔLES AVANT UTILISATION
FBU19226Effectuer les contrôles avant chaque départ afin de s’assurer que le VTT peut être utilisé en toute sécurité.
Toujours respecter les procédés et intervalles de contrôle et d’entretien mentionnés dans ce manuel.
AVERTISSEMENT
FWB00482L’omission du contrôle ou de l’entretien correct du véhicule augmente les risques d’accident ou
d’endommagement. Ne pas conduire le véhicule en cas de détection d’un problème. Si le problème
ne peut être résolu en suivant les procédés repris dans ce manuel, faire contrôler le véhicule par un
concessionnaire Yamaha. Contrôler les points suivants avant de mettre le moteur en marche :
ÉLÉMENTSTRAVAUX À EFFECTUER PAGES
Carburant • Contrôler le niveau de carburant dans le réservoir et, si nécessaire,
ajouter du carburant du type recommandé.
• S’assurer de l’absence de fuite au niveau des durites d’alimenta- tion. Corriger si nécessaire. 4-12, 5-4
Huile moteur • Contrôler le niveau d’huile dans le moteur, et si nécessaire, ajouter
de l’huile du type recommandé jusqu’au niveau spécifié.
• S’assurer qu’il n’y a pas de fuites d’huile. Corriger si nécessaire. 5-4, 8-20
Huile de couple conique
arrière • S’assurer qu’il n’y a pas de fuites d’huile. Corriger si nécessaire.
5-4, 8-25
Huile de différentiel • S’assurer qu’il n’y a pas de fuites d’huile. Corriger si nécessaire. 5-4, 8-28
UBB560F0.book Page 1 Thursday, March 9, 2017 9:07 AM
Page 52 of 180

5-2
5
Liquide de refroidisse-
ment• Contrôler le niveau du liquide de refroidissement dans le vase d’ex-
pansion et, si nécessaire, ajouter du liquide du type recommandé
jusqu’au niveau spécifié.
• Contrôler le circuit de refroidissement et s’assurer de l’absence de toute fuite. Corriger si nécessaire. 5-4, 8-30
Frein avant • Contrôler le fonctionnement. Si mous ou spongieux, faire purger le
circuit hydraulique par un concessionnaire Yamaha.
• Contrôler l’usure des plaquettes de frein et les remplacer si néces- saire.
• Contrôler le niveau du liquide de frein dans le réservoir et, si néces- saire, ajouter du liquide du type spécifié jusqu’au niveau spécifié.
• Contrôler le circuit hydraulique et s’assurer de l’absence de toute fuite. Corriger si nécessaire. 5-4, 8-42, 8-43, 8-44
Frein arrière • Contrôler le fonctionnement et corriger si nécessaire.
• Lubrifier les câbles si nécessaire.
• Contrôler la garde de levier et de la pédale et régler si nécessaire. 5-4, 8-42, 8-45
Levier des gaz • S’assurer du fonctionnement en douceur. Lubrifier le câble et le lo-
gement du levier si nécessaire.
• Contrôler la garde du levier et la régler si nécessaire. 5-5, 8-40
Câbles de commande • S’assurer du fonctionnement en douceur. Lubrifier si nécessaire. 8-52
Roues et pneus • Contrôler l’état des roues et remplacer si endommagées.
• Contrôler l’état des pneus et la profondeur des sculptures. Rem-
placer si nécessaire.
• Contrôler la pression de gonflage. Corriger si nécessaire. 5-5
Pédale de frein • S’assurer du fonctionnement en douceur. Si nécessaire, lubrifier les
points pivots. 8-53
Leviers de frein • S’assurer du fonctionnement en douceur. Si nécessaire, lubrifier les
points pivots. 8-53
ÉLÉMENTS TRAVAUX À EFFECTUER PAGESUBB560F0.book Page 2 Thursday, March 9, 2017 9:07 AM
Page 53 of 180
5-3
5
Soufflets d’essieu• S’assurer de l’absence de craquelures ou autre endommagement
et remplacer si nécessaire. 8-50
Visserie du châssis • S’assurer que tous les écrous et vis sont correctement serrés. 5-8
Instruments, éclairage et
commandes • Contrôler le fonctionnement et corriger si nécessaire.
5-8
ÉLÉMENTS
TRAVAUX À EFFECTUER PAGES
UBB560F0.book Page 3 Thursday, March 9, 2017 9:07 AM
Page 54 of 180

5-4
5
FBU19542CarburantS’assurer que le niveau de carburant est suffisant.
(Voir page 4-12.)FBU19561Huile moteurS’assurer que l’huile moteur atteint le niveau spé-
cifié. Ajouter de l’huile si nécessaire. (Voir page
8-20.)FBU19591Huile de couple conique arrièreS’assurer que l’huile de couple conique arrière at-
teint le niveau spécifié. Ajouter de l’huile si néces-
saire. (Voir page 8-25.)FBU19601Huile de différentielS’assurer que l’huile de différentiel atteint le ni-
veau spécifié. Ajouter de l’huile si nécessaire. (Voir
page 8-28.)FBU19632Liquide de refroidissementS’assurer que le liquide de refroidissement atteint
le niveau spécifié. Ajouter du liquide de refroidis-
sement si nécessaire. (Voir page 8-30.)
N.B.Le niveau du liquide de refroidissement doit être
vérifié le moteur froid, car il varie en fonction de la
température du moteur. FBU28533Freins avant et arrièreLeviers et pédale de frein
S’assurer que le levier de frein avant n’a pas de
jeu. Si ce n’est pas le cas, faire contrôler le cir-
cuit de freinage par un concessionnaire
Yamaha.
Contrôler la garde au levier et à la pédale de
frein arrière. Si le jeu est incorrect, le régler. (Voir
page 8-45.)
Contrôler le fonctionnement des leviers et de la
pédale. Leur fonctionnement doit être doux
mais ferme. Si ce n’est pas le cas, les faire
contrôler par un concessionnaire Yamaha.
Niveau du liquide de frein avant
Contrôler le niveau du liquide de frein. Ajouter du
liquide si nécessaire. (Voir page 8-43.)
UBB560F0.book Page 4 Thursday, March 9, 2017 9:07 AM
Page 55 of 180

5-5
5
Fuite de liquide de frein avant
S’assurer qu’il n’y a pas de fuite au niveau de la
durite, du raccord ou du réservoir de liquide du
frein avant. Actionner le frein fermement pendant
une minute. Si le levier cède lentement sous la
pression, il y a lieu de suspecter une fuite dans le
circuit de freinage. Faire contrôler le circuit de frei-
nage par un concessionnaire Yamaha à la moin-
dre fuite.
Fonctionnement des freins
Tester le bon fonctionnement des freins juste
après le démarrage en roulant lentement. Si la
puissance de freinage est insuffisante, contrôler
l’usure des plaquettes et des disques de friction
de frein. (Voir page 8-42.)
FBU19762Levier des gazContrôler le bon fonctionnement du levier des gaz.
On doit pouvoir l’actionner facilement et il doit re-
tourner à la position de ralenti dès qu’on le re-
lâche. Si nécessaire, faire rectifier le problème par
un concessionnaire Yamaha.FBU19816PneusContrôler fréquemment la pression de gonflage
des pneus afin de s’assurer qu’elle est comme
spécifié. Contrôler aussi l’usure et l’état.
Pression de gonflage
Vérifier et régler la pression de gonflage des pneus
à froid à l’aide d’un manomètre pour pneus. La
pression de gonflage des pneus doit être égale
des deux côtés. AVERTISSEMENT ! La conduite
d’un véhicule dont les pneus ne sont pas gon-
flés à la pression correcte peut être la cause de
blessures graves, voire de mort, en provoquant
une perte de contrôle. Une pression insuffi-
sante peut entraîner le déjantement du pneu
quand le véhicule est utilisé dans des condi-
tions extrêmes.
[FWB02542]
Liquide de frein spécifié :
DOT 4
UBB560F0.book Page 5 Thursday, March 9, 2017 9:07 AM
Page 56 of 180
5-6
5Manomètre pour pneus
Un manomètre pour pneus basse pression est
fourni de série avec le véhicule. (Voir page 8-2.)
Lorsque le manomètre pour pneus est utilisé, réa-
liser deux mesures et utiliser le deuxième relevé
comme cran sur le manomètre au cas où la valve
de chambre à air ait faussé le premier relevé.
Usure du pneu
Si le pneu est endommagé ou si la profondeur de
sculpture du pneu diminue à 3 mm (0.12 in) ou
moins, remplacer le pneu.
Pression de gonflage recommandée :
Avant35.0 kPa (0.350 kgf/cm2, 5.0 psi)
Arrière 30.0 kPa (0.300 kgf/cm2, 4.4 psi)
Pression de gonflage minimum : Avant32.0 kPa (0.320 kgf/cm2, 4.6 psi)
Arrière 27.0 kPa (0.270 kgf/cm2, 4.0 psi)
Pression d’assise maximum : Avant250 kPa (2.5 kgf/cm2, 36 psi)
Arrière 250 kPa (2.5 kgf/cm2, 36 psi)

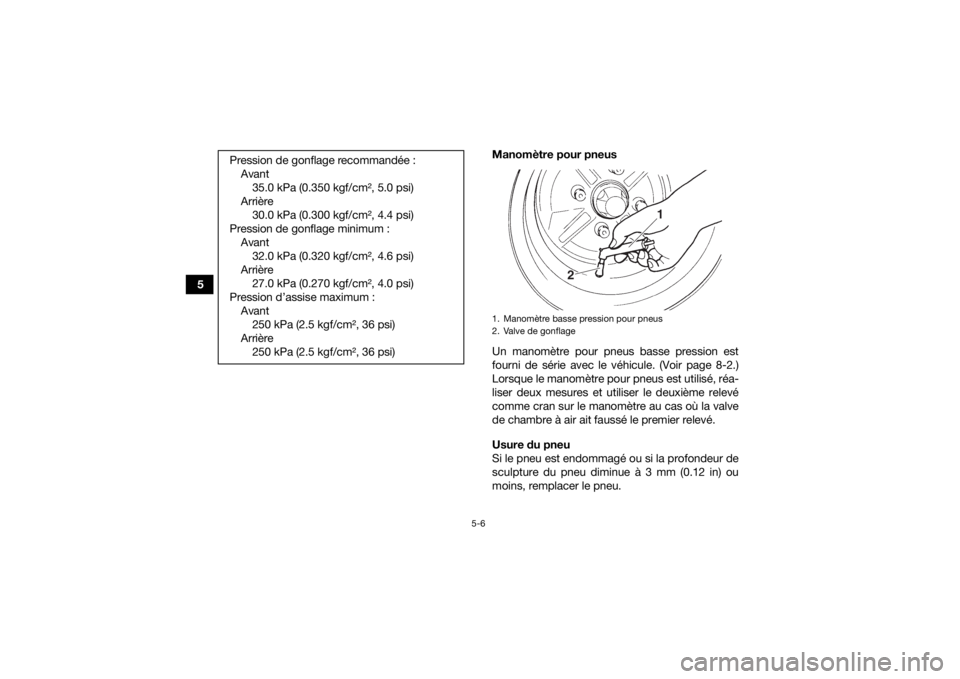

1. Manomètre basse pression pour pneus
2. Valve de gonflage
1
2
UBB560F0.book Page 6 Thursday, March 9, 2017 9:07 AM
