Nettoyer le bouchon de remplissage avant la
dépose. Utiliser exclusivement du liquide de
frein DOT 4 en provenance d’un bidon neuf.
 Utiliser uniquement le liquide de frein recom-
mandé, sinon les joints en caoutchouc ris-
queraient de s’abîmer, ce qui pourrait causer
des fuites.
 Toujours faire l’appoint avec un liquide de
frein du même type que celui qui se trouve
dans le circuit. L’ajout d’un liquide de frein
autre que le DOT 4 risque de provoquer une
réaction chimique nuisible.
 Veiller à ne pas laisser pénétrer d’eau dans le
réservoir de liquide de frein. En effet, l’eau
abaisserait nettement le point d’ébullition du
liquide et pourrait provoquer un bouchon de
vapeur ou “vapor lock”.
FBU24283Changement du liquide de freinFaire changer le liquide de frein par un conces-
sionnaire Yamaha aux fréquences spécifiées dans
le tableau des entretiens et graissages pério-
diques. Il convient également de faire remplacer
les bagues d’étanchéité du maître-cylindre de
frein et des étriers, ainsi que les durites de frein aux fréquences indiquées ci-dessous ou chaque
fois qu’elles sont endommagées ou qu’elles
fuient.

Bagues d’étanchéité : Remplacer tous les deux
ans.
 Durites de frein : Remplacer tous les quatre ans.
FBU24395Contrôle de la garde du levier de frein
avantIl convient de contrôler la garde du levier de frein
aux fréquences spécifiées dans le tableau des en-
tretiens et graissages périodiques. La garde à l’ex-
trémité du levier de frein doit être inexistante,
comme illustré. Si ce n’est pas le cas, faire contrô-
ler le circuit de freinage par un concessionnaire
Yamaha.
UBB560F0.book Page 44 Thursday, March 9, 2017 9:07 AM

8-45
8
FBU30346Réglage du levier de frein arrière et de
la pédale de freinIl convient de contrôler et de régler la garde du le-
vier de frein arrière et de la pédale de frein, ainsi
que la hauteur de la pédale de frein, aux fré-
quences spécifiées dans le tableau des entretiens
périodiques.
Réglage de la garde du levier de frein
La garde du levier de frein doit être de 10.0 mm
(0.39 in). Si la valeur n’est pas conforme aux ca-
ractéristiques, la corriger comme suit.1. Desserrer le contre-écrou situé au levier de

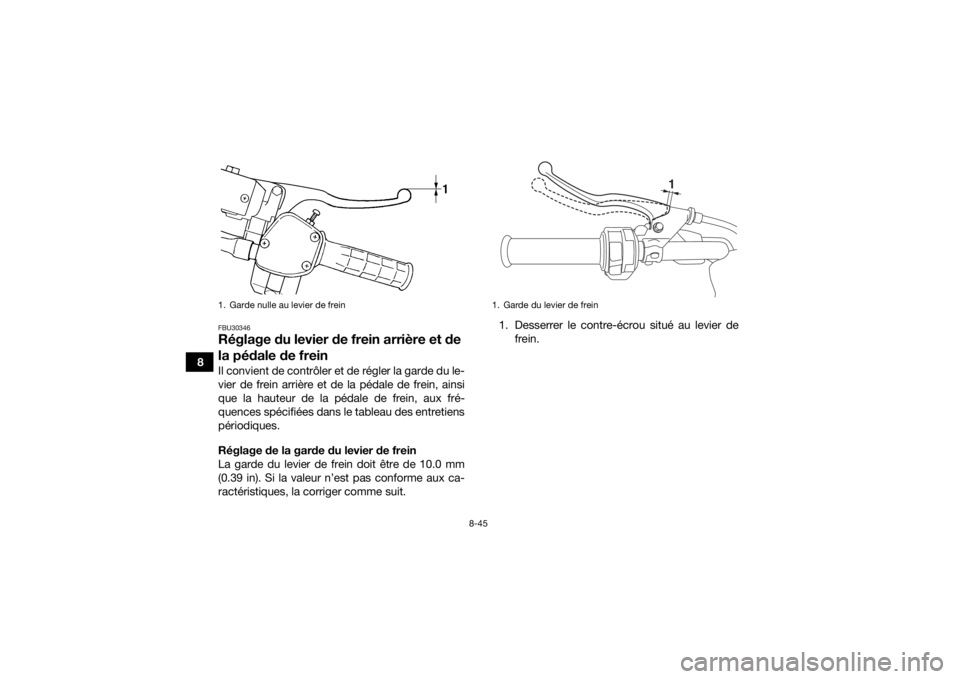

frein.1. Garde nulle au levier de frein
1. Garde du levier de frein
1
UBB560F0.book Page 45 Thursday, March 9, 2017 9:07 AM

8-46
8
2. Pour augmenter la garde du levier de frein,
tourner sa vis de réglage dans le sens (a).
Pour la réduire, tourner la vis de réglage dans
le sens (b). ATTENTION : La distance A ne
doit pas dépasser 12.7 mm (0.50 in). Si la
distance A dépasse 12.7 mm (0.50 in), la
garde du levier de frein spécifiée ne peut
être obtenue, et il convient alors d’effec-
tuer les étapes suivantes.
[FCB01143]
N.B.Si la garde spécifiée du levier de frein a pu être ob-
tenue comme décrit ci-dessus, sauter les étapes
3-8. 3. Desserrer le câble de frein en tournant la vis
de réglage à fond dans le sens (a).
4. Faire glisser le cache en caoutchouc vers l’ar- rière.
5. Desserrer le contre-écrou du dispositif de ré- glage du câble de frein.

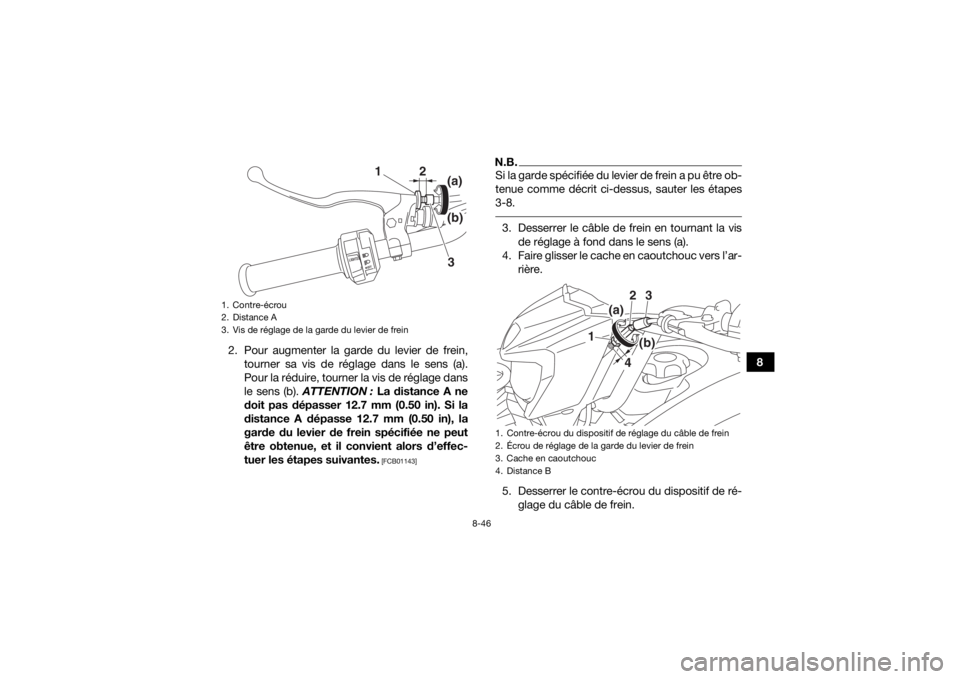

1. Contre-écrou
2. Distance A
3. Vis de réglage de la garde du levier de frein
12
3
(a)
(b)
1. Contre-écrou du dispositif de réglage du câble de frein
2. Écrou de réglage de la garde du levier de frein
3. Cache en caoutchouc
4. Distance B
(a)
(b)3
2
1
4
UBB560F0.book Page 46 Thursday, March 9, 2017 9:07 AM

8-47
86. Pour augmenter la garde du levier de frein,
tourner son écrou de réglage dans le sens (a).
Pour la réduire, tourner l’écrou de réglage
dans le sens (b). ATTENTION : S’assurer
que la distance B est inférieure ou égale à
22 mm (0.87 in). Si la distance B atteint
22 mm (0.87 in), régler à nouveau la garde
du levier de frein au niveau du levier de
frein. Si la distance A dépasse 12.7 mm
(0.50 in), faire contrôler le véhicule par un
concessionnaire Yamaha.
[FCB01153]
7. Serrer le contre-écrou du dispositif de ré- glage du câble de frein.
8. Faire glisser le cache en caoutchouc à sa place.
9. Serrer le contre-écrou au levier de frein.
Réglage de la hauteur de la pédale de frein
Le sommet de la pédale de frein doit se situer
75.0–85.0 mm (2.95–3.35 in) au-dessus du sup-
port du marche-pied. Si la hauteur de la pédale de
frein est incorrecte, la régler comme suit. 1. Déposer le marche-pied en retirant les rivets
démontables, les boulons et les écrous.
1. Distance entre la pédale de frein et le support de marche-pied1
UBB560F0.book Page 47 Thursday, March 9, 2017 9:07 AM

8-48
8
2. Desserrer le contre-écrou. 3. Visser ou dévisser la vis de réglage jusqu’à ce
que la hauteur de pédale de frein soit dans les
limites spécifiées.
4. Serrer le contre-écrou.
5. Remettre le marche-pied en place et le fixer à l’aide des rivets démontables, des boulons et
des écrous, puis serrer les boulons aux
couples spécifiés.

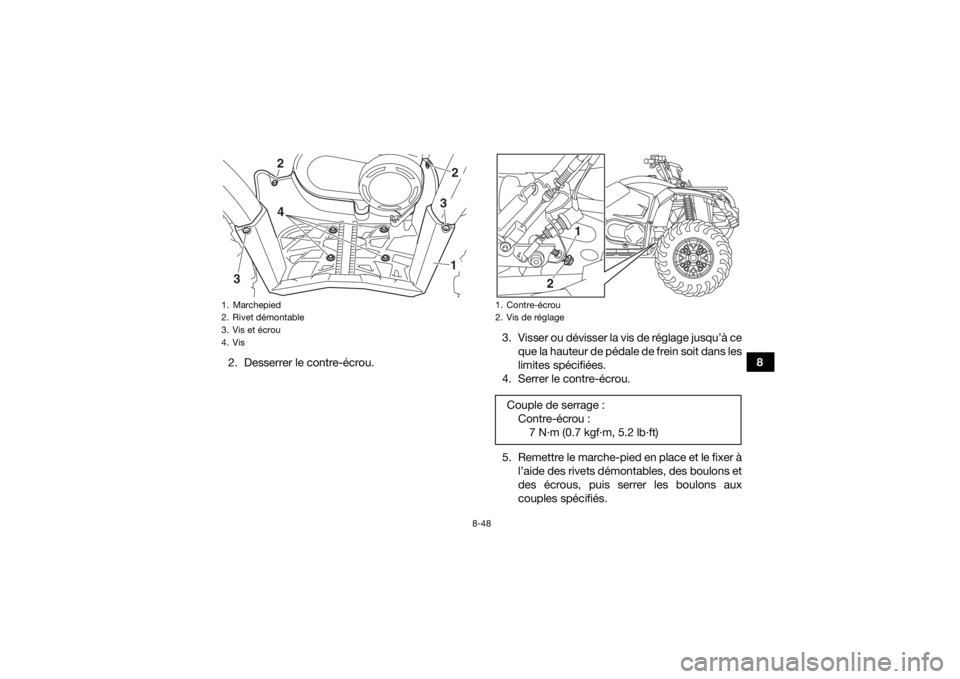

1. Marchepied
2. Rivet démontable
3. Vis et écrou
4. Vis
42
3
312

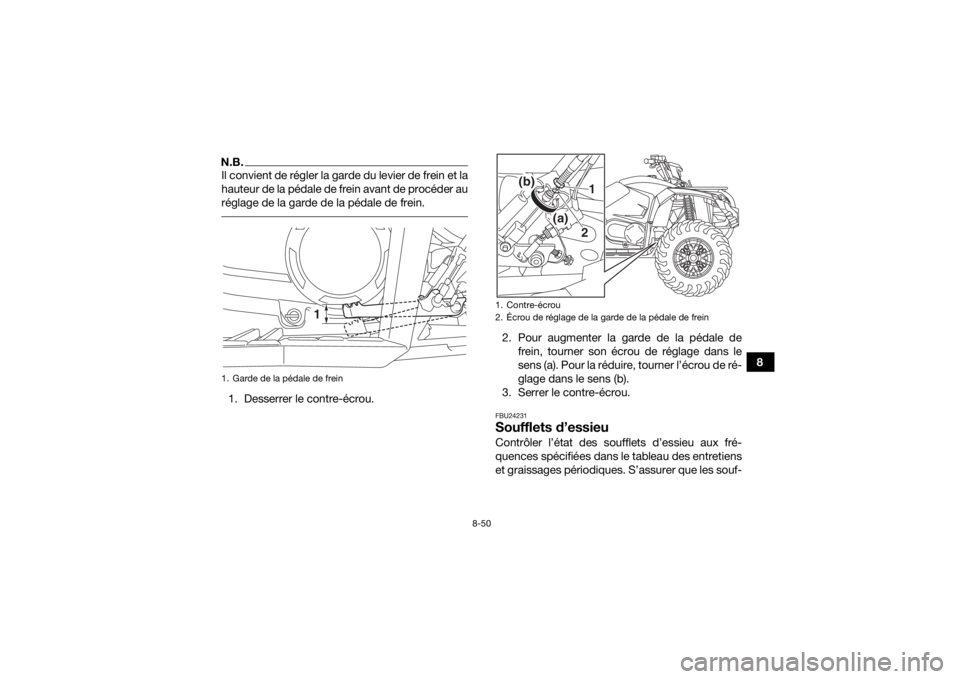

1. Contre-écrou
2. Vis de réglageCouple de serrage :Contre-écrou :7 N·m (0.7 kgf·m, 5.2 lb·ft)
2
1
UBB560F0.book Page 48 Thursday, March 9, 2017 9:07 AM

8-49
8
N.B.Serrer les vis de marche-pied dans l’ordre indiqué.
Réglage de la garde de la pédale de frein
La garde de la pédale de frein doit être de
20.0 mm (0.79 in). Si la valeur n’est pas conforme
aux caractéristiques, la corriger comme suit.

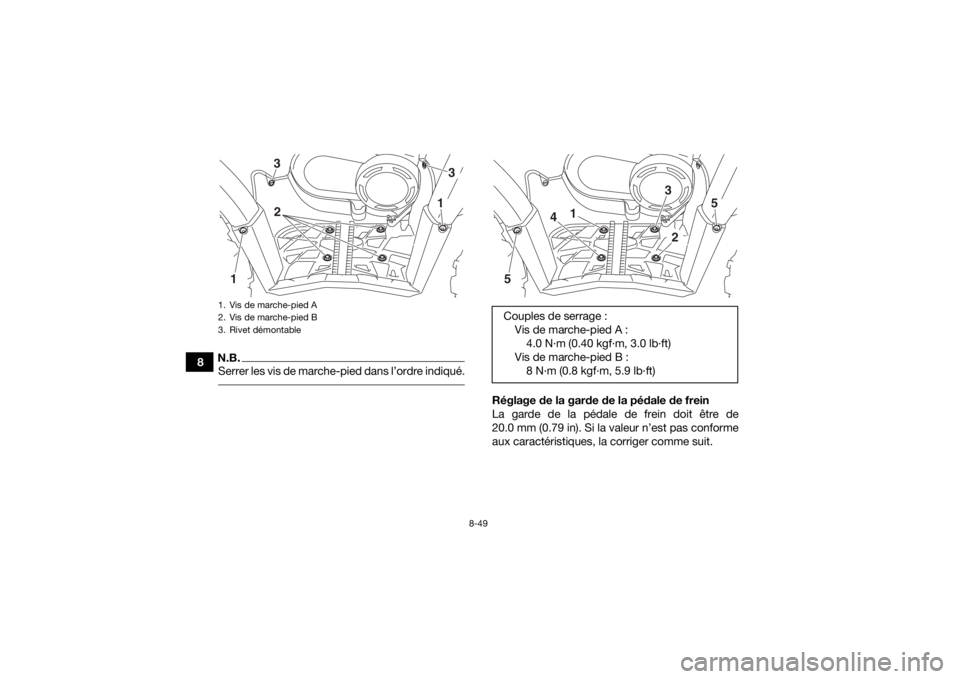

1. Vis de marche-pied A
2. Vis de marche-pied B
3. Rivet démontable
3
1
2
1
3
Couples de serrage :Vis de marche-pied A :4.0 N·m (0.40 kgf·m, 3.0 lb·ft)
Vis de marche-pied B : 8 N·m (0.8 kgf·m, 5.9 lb·ft)
1
4
32
5
5
UBB560F0.book Page 49 Thursday, March 9, 2017 9:07 AM

8-50
8
N.B.Il convient de régler la garde du levier de frein et la
hauteur de la pédale de frein avant de procéder au
réglage de la garde de la pédale de frein. 1. Desserrer le contre-écrou.2. Pour augmenter la garde de la pédale de
frein, tourner son écrou de réglage dans le
sens (a). Pour la réduire, tourner l’écrou de ré-
glage dans le sens (b).
3. Serrer le contre-écrou.
FBU24231Soufflets d’essieuContrôler l’état des soufflets d’essieu aux fré-
quences spécifiées dans le tableau des entretiens
et graissages périodiques. S’assurer que les souf-
1. Garde de la pédale de frein
1
1. Contre-écrou
2. Écrou de réglage de la garde de la pédale de frein
21
(a)
(b)
UBB560F0.book Page 50 Thursday, March 9, 2017 9:07 AM

8-51
8flets d’essieu ne sont ni troués ni abîmés. En cas
d’endommagement, les faire remplacer par un
concessionnaire Yamaha.
FBU29882Contacteurs de feu stopLe feu stop s’allume par l’action de la pédale et
des leviers de frein, et il devrait s’allumer juste
avant que le freinage ne fasse effet.
Le contacteur de feu stop arrière de la pédale de
frein est réglable comme suit, mais il faut confier le
réglage des autres contacteurs de feu stop à un
concessionnaire Yamaha.
Tourner l’écrou de réglage du contacteur de feu
stop arrière tout en immobilisant ce dernier. Tour-
ner l’écrou de réglage dans le sens (a) pour que le

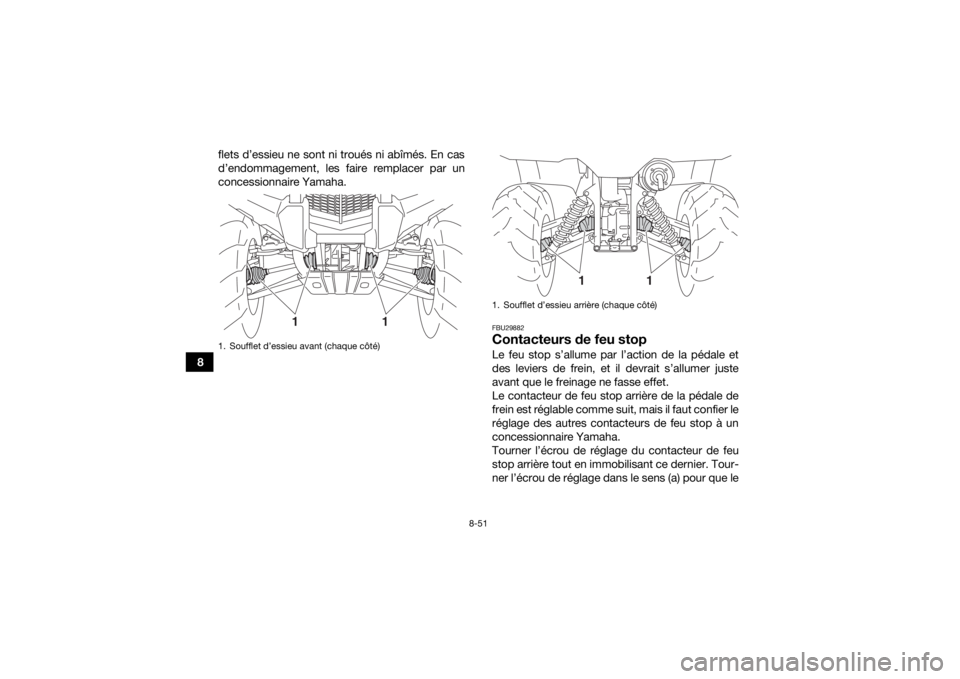

1. Soufflet d’essieu avant (chaque côté)
1
1
1. Soufflet d’essieu arrière (chaque côté)
1
1
