2018 TOYOTA HILUX Instructieboekje (in Dutch)

5687-3. Zelf uit te voeren onderhoud
HILUX_OM_OM0K375E_(EE)

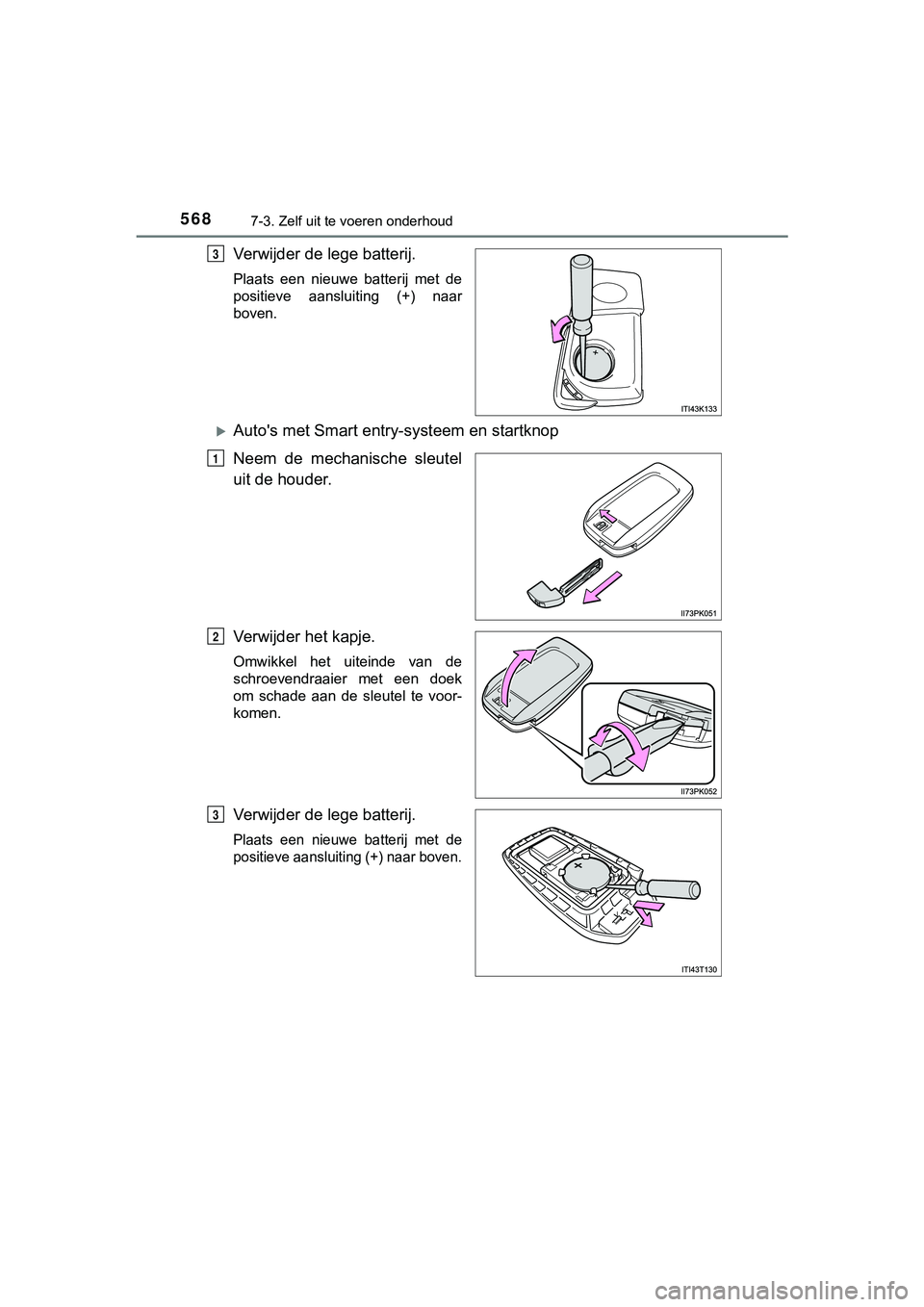

Verwijder de lege batterij.
Plaats een nieuwe batterij met de
positieve aansluiting (+) naar
boven.
Auto's met Smart entry-systeem en startknop
Neem de mechanische sleutel
uit de houder.
Verwijder het kapje.
Omwikkel het uiteinde van de
schroevendraaier met een doek
om schade aan de sleutel te voor-
komen.
Verwijder de lege batterij.
Plaats een nieuwe batterij met de
positieve aansluiting (+) naar boven.
3
1
2
3
HILUX_OM_OM0K375E_(EE).book Page 568 Thursday, April 12, 2018 12:31 PM

5697-3. Zelf uit te voeren onderhoud
HILUX_OM_OM0K375E_(EE)
7
Onderhoud en verzorging
■Gebruik een lithiumbatterij
Auto's zonder Smart entry-systeem en startknop: CR1620
Auto's met Smart entry-systeem en startknop: CR2032
●Batterijen zijn verkrijgbaar bij een erkende Toyota-dealer of h ersteller/repa-
rateur of een andere naar behoren gekwalificeerde en uitgeruste deskun-
dige, plaatselijke elektrozaken of fotospeciaalzaken.
● Vervang de batterij alleen door het door de fabrikant aanbevole n type.
● Gooi batterijen niet weg, maar lever ze in als KCA.
■ Als de batterij van de elektronische sleutel ontladen is
De volgende verschijnselen kunnen zich voordoen:
●Het Smart entry-systeem met startknop (indien aanwezig) en de a fstands-
bediening werken niet goed.
● Het bereik van de afstandsbediening zal kleiner worden.
WAARSCHUWING
■Lege batterijen en andere onderdelen
Kinderen kunnen deze kleine voorwerpen inslikken en daardoor st ikken.
Houd deze voorwerpen buiten bereik van kinderen. Als u dat niet doet, kan
dat leiden tot ernstig letsel.
■ Verklaring voor de sleutelbatterij
WAARSCHUWING
ALS DE BATTERIJ DOOR EEN ONJUIST TYPE BATTERIJ WORDT VER-
VANGEN, KAN EEN EXPLOSIE OPTREDEN. GOOI BATTERIJEN NIET
WEG, MAAR LEVER ZE IN ALS KCA.
OPMERKING
■Voor een goede werking na het vervangen van de batterij
Houd u aan de volgende voorzorgsmaatregelen om ongevallen te vo orko-
men:
● Zorg altijd dat uw handen droog zijn.
Door vocht kan de batterij gaan corroderen.
● Voorkom dat andere onderdelen in de afstandsbediening worden aa nge-
raakt of bewogen.
● Verbuig de aansluitingen van de batterij niet.
HILUX_OM_OM0K375E_(EE).book Page 569 Thursday, April 12, 2018 12:31 PM

5707-3. Zelf uit te voeren onderhoud
HILUX_OM_OM0K375E_(EE)
Controleren en ver vangen van zekeringen
Auto's zonder Smart entry-systeem en startknop:
Zet het contact UIT.
Auto's met Smart entry -systeem en startknop:
Zet het contact UIT.
Open het deksel van de zekeringenkast.
In de motorruimte
Druk de borglip in, trek aan de
ontgrendeling en trek het dek-
sel omhoog.
Onder het dashboard (aut o's met linkse besturing)
Verwijder het deksel.
Als een bepaalde stroomverbruiker niet werkt, kan het zijn dat
een zekering is doorgebrand. Cont roleer in dat geval de desbe-
treffende zekering en vervang deze indien nodig.
1
2
HILUX_OM_OM0K375E_(EE).book Page 570 Thursday, April 12, 2018 12:31 PM

5717-3. Zelf uit te voeren onderhoud
HILUX_OM_OM0K375E_(EE)
7
Onderhoud en verzorging
Onder het dashboard (auto' s met rechtse besturing)
Verwijder de afdekkap (indien
aanwezig).
Verwijder het deksel.
Achter het dashboard (auto's met linkse besturing)
Verwijder het dashboardkastje
(  Blz. 565) en verwijder het
deksel.
Achter het dashboard (auto's met rechtse besturing)
Verwijder het dashboardkastje
(  Blz. 565) en verwijder het
deksel.
HILUX_OM_OM0K375E_(EE).book Page 571 Thursday, April 12, 2018 12:31 PM

5727-3. Zelf uit te voeren onderhoud
HILUX_OM_OM0K375E_(EE)
Achter het schutbord
Verwijder de dorpellijst van het
bestuurdersportier (auto met
linkse besturing) of de dorpellijst
van het voorpassagiersportier
(auto met rechtse besturing).
Verwijder de moer en het schut-
bord.
Verwijder de zekering.
Alleen zekering type A kan wor-
den verwijderd met de zekering-
trekker.
3
HILUX_OM_OM0K375E_(EE).book Page 572 Thursday, April 12, 2018 12:31 PM

5737-3. Zelf uit te voeren onderhoud
HILUX_OM_OM0K375E_(EE)
7
Onderhoud en verzorging
Controleer of de zekering is doorgebrand.
Goede zekering
Defecte zekering
Type A, B, C en D:
Vervang de doorgebrande zekering door een nieuwe zekering met d e
juiste stroomsterkte. De stroomsterkte staat vermeld op het dek sel van de
zekeringenkast.
Type E:
Neem contact op met een erkende Toyota-dealer of hersteller/rep arateur
of een andere naar behoren gekwalificeerde en uitgeruste deskundige.
4
1
2
Ty p e AType B
Ty p e CType D
Ty p e E
HILUX_OM_OM0K375E_(EE).book Page 573 Thursday, April 12, 2018 12:31 PM

5747-3. Zelf uit te voeren onderhoud
HILUX_OM_OM0K375E_(EE)
■Na het vervangen van een zekering
●Als na het vervangen van de zekering de verlichting nog niet we rkt, kan het
zijn dat de lamp moet worden vervangen. ( Blz. 575)
● Laat, als de nieuwe zekering direct doorbrandt, de auto control eren door
een erkende Toyota-dealer of hersteller/reparateur of een ander e naar
behoren gekwalificeerde en uitgeruste deskundige.
■ Als de stroomafname van een circuit te groot is
De zekeringen zullen doorbranden voordat de bedrading van de au to onher-
stelbaar beschadigd raakt.
WAARSCHUWING
■ Voorkomen van storingen en het ontstaan van brand
Neem de volgende voorzorgsmaatregelen in acht.
Het niet in acht nemen van de voorzorgsmaatregelen kan resulter en in
schade aan de auto, brand en ernstig letsel.
● Monteer nooit een zekering voor een hogere stroomsterkte dan aa nge-
geven, of een stukje metaal.
● Gebruik altijd een originele Toyota-zekering of een gelijkwaardige zeke-
ring.
Vervang de zekering nooit door een stukje draad of metaal, ook niet tijde-
lijk.
● Breng geen wijzigingen aan de zekeringen of de zekeringenkasten aan.
OPMERKING
■Voordat u een zekering vervangt
Laat de oorzaak van de te grote stroomafname zo snel mogelijk vaststellen
en repareren door een erkende Toyota-dealer of hersteller/repar ateur of
een andere naar behoren gekwalificeerde en uitgeruste deskundig e.
HILUX_OM_OM0K375E_(EE).book Page 574 Thursday, April 12, 2018 12:31 PM

5757-3. Zelf uit te voeren onderhoud
HILUX_OM_OM0K375E_(EE)
7
Onderhoud en verzorging
Lampen
Controleer het vermogen van de defecte lamp. (Blz. 679)
■Voor
Auto's met halogeenkoplampen
*: Indien aanwezig
U kunt de onderstaande lampe n desgewenst zelf vervangen.
Sommige lampen zijn eenvoudiger te vervangen dan andere
lampen. Aangezien de onderd elen beschadigd zouden kunnen
raken, raden wij u aan om de vervanging te laten uitvoeren door
een erkende Toyota-dealer of hersteller/reparateur of een ander e
naar behoren gekwalificeerde en uitgeruste deskundige.
Voorbereiden van het vervangen van een lamp
Plaats lampen
Richtingaanwijzer voor
Parkeerlichten voor/dagrij-
verlichting
*
Koplampen
Halogeenmistlamp voor
*
1
2
3
4
