2018 TOYOTA C-HR Instruksjoner for bruk (in Norwegian)

5367-3. Vedlikehold du kan gjøre selv
C-HR_HV_OM_Europe_OM10576NOOBS
n
Når du rengjør luftinntaksventilen
n Hindre skade på bilen
l Ikke la vann eller fremmedelementer komme inn i luftinntaksventilen når
dekselet er fjernet.
l Håndter filteret forsiktig så det ikke blir skadet. Hvis filteret er skadet, skal
det skiftes av en autorisert Toyota-forhandler, et verksted autorisert av
Toyota eller et annet pålitelig verksted.
l Pass på at filteret og dekselet monteres i opprinnelig posisjon etter rengjø-
ring.
l Ikke monter noe annet enn filteret som er ment kun for denne bilen i
luftinntaksventilen, og ikke bruk bilen uten at filteret er montert.
n Hvis ”Maintenance required for Traction battery cooling parts See
owner’s manual.” (vedlikehold av hybridbatteriets kjøledeler nødven-
dig. Se brukerhåndboken) vises i multiinformasjonsdisplayet
Hvis bilen kjøres kontinuerlig mens meldingen vises, kan hybridbatteriet
overopphetes, noe som kan føre til feil. Hvis meldingen vises, må luftinn-
taksventilen rengjøres umiddelbart.
Når du rengjør luftinntaksventilen, må du
sørge for å kun bruke en støvsuger for å
suge ut støv og tilstoppinger. Hvis en
trykkluftpistol e.l. brukes til å blåse ut
støv og tilstoppinger, kan støvet og til-
stoppingene skyves inn i luftinntaksven-
tilen, noe som kan påvirke ytelsen til
hybridbatteriet og føre til en feil.
C-HR_HV_OM_Europe_OM10576NO.book Page 536 Thursday, May 3, 20 18 10:12 AM

5377-3. Vedlikehold du kan gjøre selv
C-HR_HV_OM_Europe_OM10576NO
7
Vedlikehold og stell
Batteri for elektronisk nøkkel
lFlat skrutrekker
l Liten, flat skrutrekker
l Litiumbatteri CR2032
Løs ut låsen og ta ut den meka-
niske nøkkelen.
Ta av dekselet.
Bruk en flat skrutrekker med egnet
størrelse. Hvis du bruker for mye
makt, kan dekselet bli skadet.
Dekk over enden av skrutrekkeren
med en fille for å forhindre skade
på nøkkelen.
Skift batteriet med et ny tt hvis det blir utladet.
Du trenger følgende utstyr:
Skifte batteriet
1
2
C-HR_HV_OM_Europe_OM10576NO.book Page 537 Thursday, May 3, 20 18 10:12 AM

5387-3. Vedlikehold du kan gjøre selv
C-HR_HV_OM_Europe_OM10576NO
Ta ut det utladede batteriet.
Hvis batteriet ikke kan ses når du
fjerner dekselet, på grunn av den
elektroniske nøkkelmodulen festet
til det øvre dekselet, fjerner du den
elektroniske nøkkelmodulen fra
dekselet slik at batteriet er synlig
som vist i illustrasjonen.
Bruk en flat skrutrekker med egnet
størrelse når du fjerner batteriet.
Sett inn et nytt batteri med plusspolen ”+” vendt opp.
Følg trinnene i motsatt rekkefølge når du monterer.
nBruke et CR2032-litiumbatteri
lBatterier fås kjøpt hos en autorisert Toyota-forhandler, et verksted autorisert
av Toyota eller et annet pålitelig verksted, hos el-forhandlere og i fotoforret-
ninger.
l Bruk kun samme eller tilsvarende batteri som anbefales av produsenten.
l Kondemner brukte batterier i samsvar med lokale forskrifter.
n Hvis nøkkelens batteri er utladet
Symptomene nedenfor kan oppstå:
lSmart inngangs- og startsystemet, trykknappstartfunksjonen og fjernkontrol-
len fungerer ikke som de skal.
l Rekkevidden reduseres.
3
4
C-HR_HV_OM_Europe_OM10576NO.book Page 538 Thursday, May 3, 20 18 10:12 AM

5397-3. Vedlikehold du kan gjøre selv
C-HR_HV_OM_Europe_OM10576NO
7
Vedlikehold og stell
ADVARSEL
n Brukt batteri og andre deler
Disse delene er små, og hvis de svelges av et barn, kan de føre til kvelning.
Holdes unna barn. Unnlatelse av å gjøre det kan medføre alvorlige person-
skader.
n Sertifisering for litiumbatteriet
ADVARSEL: BRUK AV FEIL BATTERITYPE KAN MEDFØRE EKSPLO-
SJONSFARE. KAST BRUKTE BATTERIER I HENHOLD TIL INSTRUK-
SJONENE
OBS
nFor normal bruk etter å ha skiftet batteri
Ta hensyn til forholdsreglene nedenfor for å hindre ulykker:
l Arbeid alltid med tørre hender.
Fuktighet kan få batteriet til å ruste.
l Ikke rør eller flytt på andre komponenter inne i fjernkontrollen.
l Ikke bøy noen av batteripolene.
C-HR_HV_OM_Europe_OM10576NO.book Page 539 Thursday, May 3, 20 18 10:12 AM

5407-3. Vedlikehold du kan gjøre selv
C-HR_HV_OM_Europe_OM10576NO
Kontrollere og bytte sikringer
Slå av tenningsbryteren.
Åpne dekselet på sikringsboksen.
Motorrom, sikringsboks type A
Mens du trykker inn de to kro-
kene, løfter du dekselet.
Når du lukker dekselet, må du
huske å feste de to krokene.
Motorrom – sikringsboks type B
Mens du trykker inn de tre kro-
kene, løfter du dekselet.
Når du lukker dekselet, må du
huske å feste de tre krokene.
Motorrom – sikringsboks type C
Ta av dekselet.
Når du monterer dekselet, må du
huske å feste kroken.
Hvis noen av de elektriske komponentene ikke virker, kan det ha
gått en sikring. Hvis det skjer, må du kontrollere og eventuelt
skifte sikringene.
1
2
C-HR_HV_OM_Europe_OM10576NO.book Page 540 Thursday, May 3, 20 18 10:12 AM

5417-3. Vedlikehold du kan gjøre selv
C-HR_HV_OM_Europe_OM10576NO
7
Vedlikehold og stell
Dashbord venstre side
Ta av lokket.
Sørg for å trykke inn kroken ved
fjerning eller montering.
Ta ut sikringen med uttrekkings-
verktøyet.
Bare sikringer av type A kan fjer-
nes med uttrekkingsverktøyet.
3
C-HR_HV_OM_Europe_OM10576NO.book Page 541 Thursday, May 3, 20 18 10:12 AM

5427-3. Vedlikehold du kan gjøre selv
C-HR_HV_OM_Europe_OM10576NO
Kontroller om sikringen har gått.OK sikring
Defekt sikring
Unntatt type E:
Skift ut den defekte sikringen med en ny sikring med passende strøm-
styrke. Strømstyrken er angitt på lokket til sikringsboksen.
Type E:
Kontakt en autorisert Toyota-forhandler, et verksted autorisert av Toyota
eller et annet pålitelig verksted.
4
Ty p e AType B
Ty p e CType D
Ty p e E
C-HR_HV_OM_Europe_OM10576NO.book Page 542 Thursday, May 3, 20 18 10:12 AM

5437-3. Vedlikehold du kan gjøre selv
C-HR_HV_OM_Europe_OM10576NO
7
Vedlikehold og stell

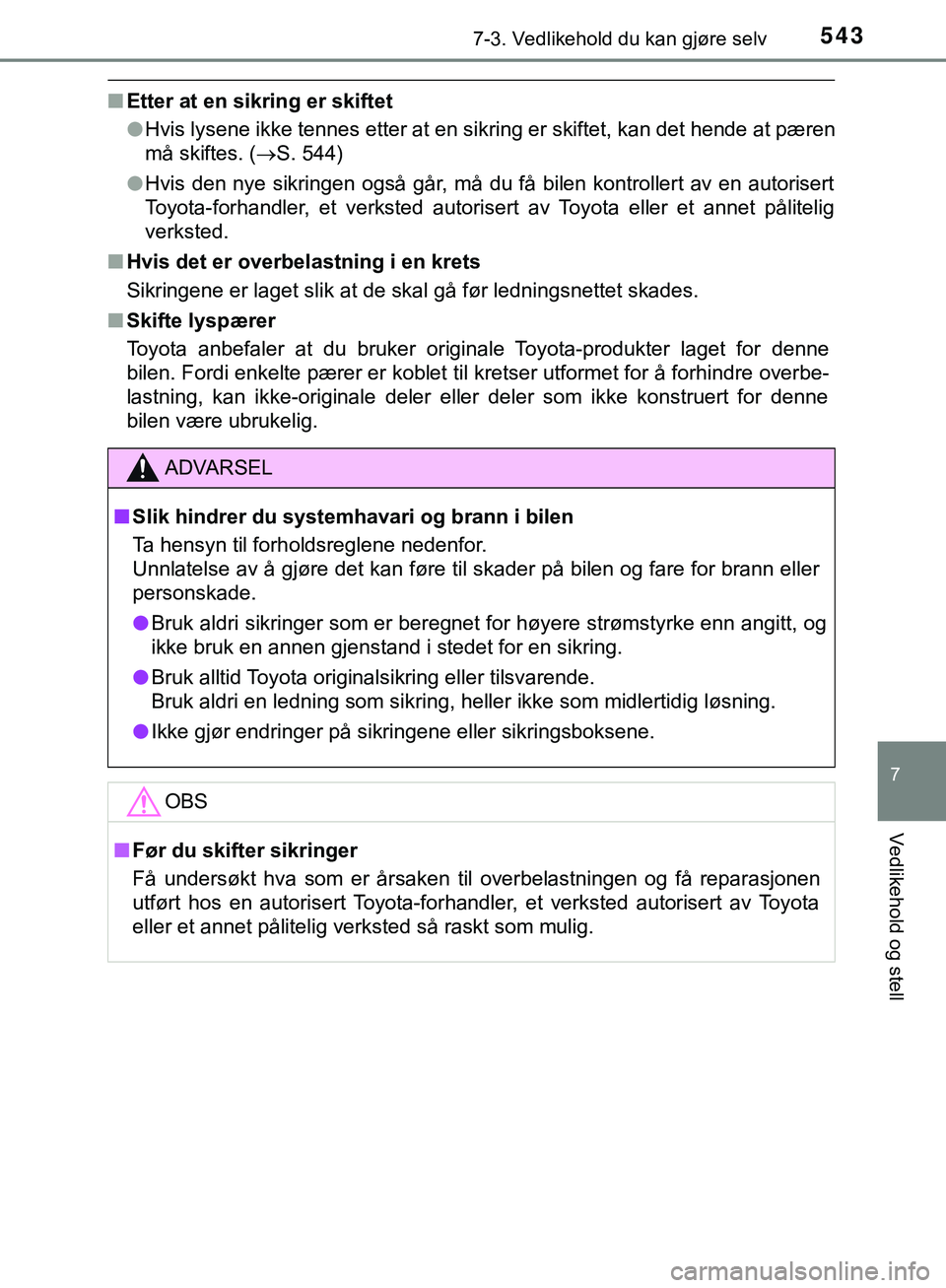

nEtter at en sikring er skiftet
lHvis lysene ikke tennes etter at en sikring er skiftet, kan det hende at pæren
må skiftes. ( S. 544)
l Hvis den nye sikringen også går, må du få bilen kontrollert av en autorisert
Toyota-forhandler, et verksted autorisert av Toyota eller et annet pålitelig
verksted.
n Hvis det er overbelastning i en krets
Sikringene er laget slik at de skal gå før ledningsnettet skades.
n Skifte lyspærer
Toyota anbefaler at du bruker originale Toyota-produkter laget for denne
bilen. Fordi enkelte pærer er koblet til kretser utformet for å forhindre overbe-
lastning, kan ikke-originale deler eller deler som ikke konstruert for denne
bilen være ubrukelig.
ADVARSEL
n Slik hindrer du systemhavari og brann i bilen
Ta hensyn til forholdsreglene nedenfor.
Unnlatelse av å gjøre det kan føre til skader på bilen og fare for brann eller
personskade.
l Bruk aldri sikringer som er beregnet for høyere strømstyrke enn angitt, og
ikke bruk en annen gjenstand i stedet for en sikring.
l Bruk alltid Toyota originalsikring eller tilsvarende.
Bruk aldri en ledning som sikring, heller ikke som midlertidig løsning.
l Ikke gjør endringer på sikringene eller sikringsboksene.
OBS
n Før du skifter sikringer
Få undersøkt hva som er årsaken til overbelastningen og få reparasjonen
utført hos en autorisert Toyota-forhandler, et verksted autorisert av Toyota
eller et annet pålitelig verksted så raskt som mulig.
