Page 545 of 687
5447-3. Vedlikehold du kan gjøre selv
C-HR_HV_OM_Europe_OM10576NO

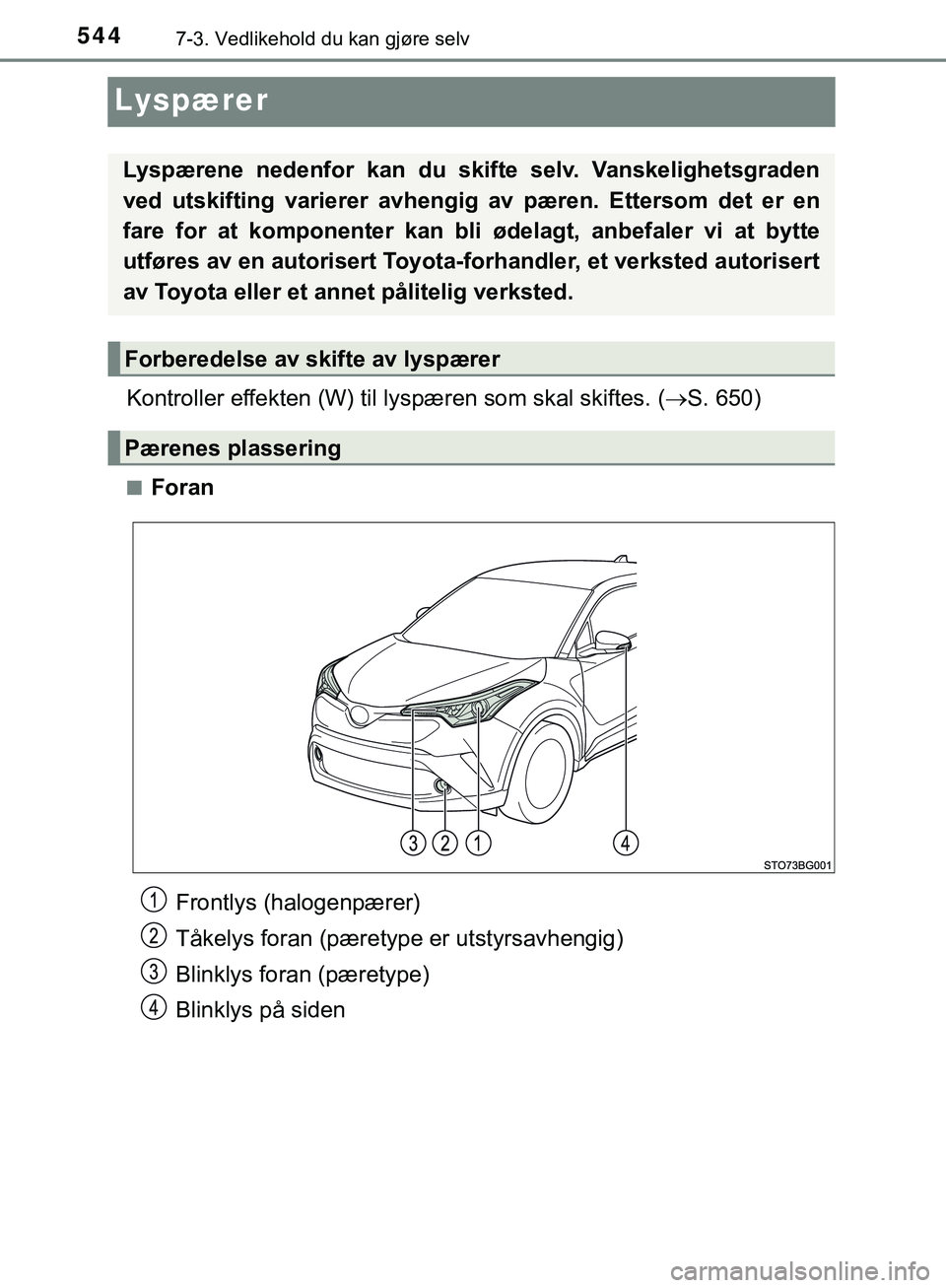

Lyspærer
Kontroller effekten (W) til lyspæren som skal skiftes. ( S. 650)
nForan
Lyspærene nedenfor kan du skifte selv. Vanskelighetsgraden
ved utskifting varierer avhengig av pæren. Ettersom det er en
fare for at komponenter kan bli ødelagt, anbefaler vi at bytte
utføres av en autorisert Toyota-forhandler, et verksted autorisert
av Toyota eller et annet pålitelig verksted.
Forberedelse av skifte av lyspærer
Pærenes plassering
Frontlys (halogenpærer)
Tåkelys foran (pæretype er utstyrsavhengig)
Blinklys foran (pæretype)
Blinklys på siden
C-HR_HV_OM_Europe_OM10576NO.book Page 544 Thursday, May 3, 20 18 10:12 AM
Page 546 of 687
5457-3. Vedlikehold du kan gjøre selv
C-HR_HV_OM_Europe_OM10576NO
7
Vedlikehold og stell

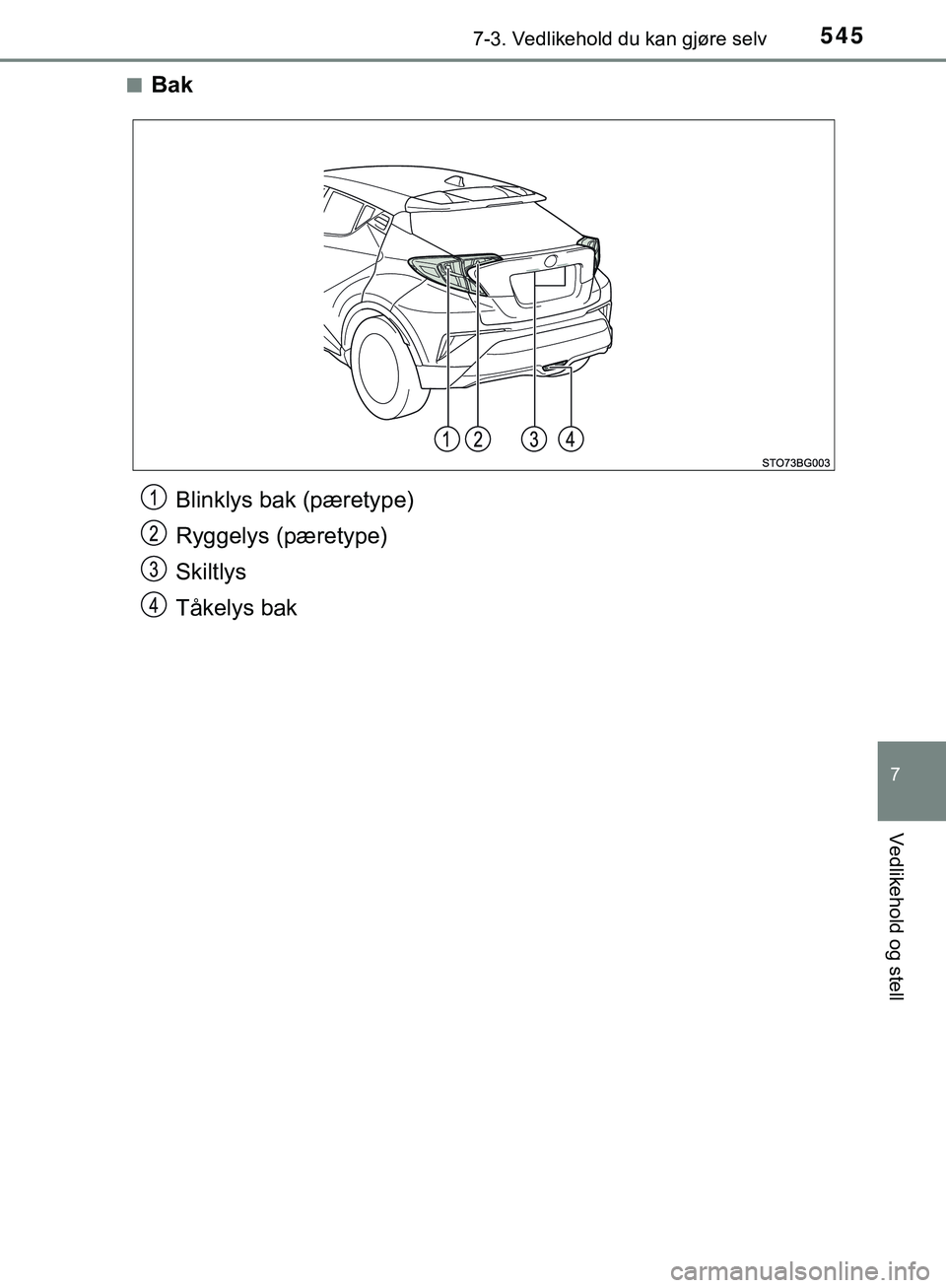

nBak
Blinklys bak (pæretype)
Ryggelys (pæretype)
Skiltlys
Tåkelys bak
C-HR_HV_OM_Europe_OM10576NO.book Page 545 Thursday, May 3, 2018 10:12 AM
Page 547 of 687
5467-3. Vedlikehold du kan gjøre selv
C-HR_HV_OM_Europe_OM10576NOn

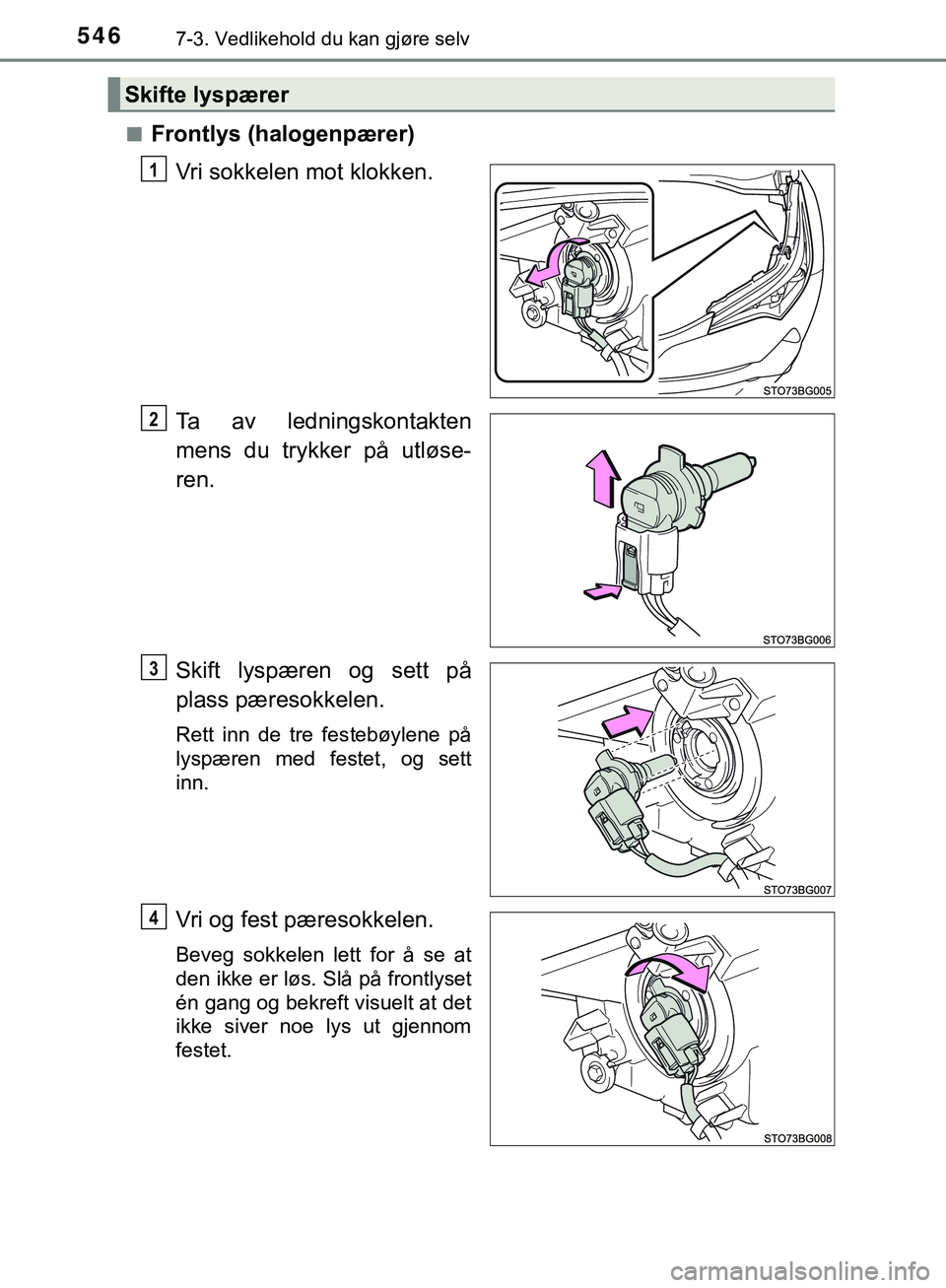

Frontlys (halogenpærer)
Vri sokkelen mot klokken.
Ta av ledningskontakten
mens du trykker på utløse-
ren.
Skift lyspæren og sett på
plass pæresokkelen.
Rett inn de tre festebøylene på
lyspæren med festet, og sett
inn.
Vri og fest pæresokkelen.
Beveg sokkelen lett for å se at
den ikke er løs. Slå på frontlyset
én gang og bekreft visuelt at det
ikke siver noe lys ut gjennom
festet.
Skifte lyspærer
1
2
3
4
C-HR_HV_OM_Europe_OM10576NO.book Page 546 Thursday, May 3, 20 18 10:12 AM
Page 548 of 687
5477-3. Vedlikehold du kan gjøre selv
C-HR_HV_OM_Europe_OM10576NO
7
Vedlikehold og stell
nTåkelys foran (pæretype er utstyrsavhengig)Fjern skruen og ta innerskjer-
men delvis av.
Ta av ledningskontakten
mens du trykker på utløse-
ren.
Vri pæresokkelen mot klok-
ken for å ta den ut.
1
2
3
C-HR_HV_OM_Europe_OM10576NO.book Page 547 Thursday, May 3, 20 18 10:12 AM
Page 549 of 687
5487-3. Vedlikehold du kan gjøre selv
C-HR_HV_OM_Europe_OM10576NO

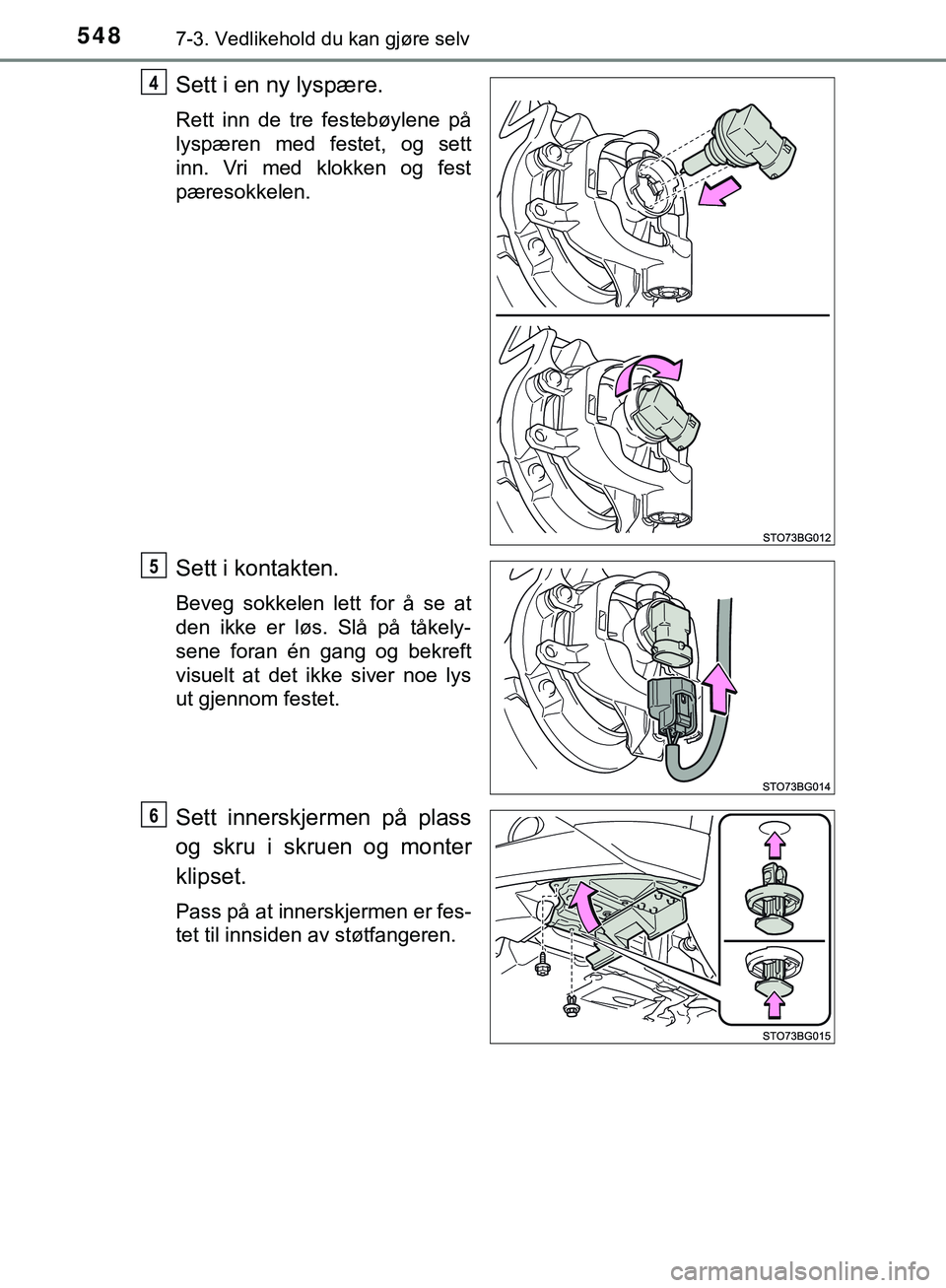

Sett i en ny lyspære.
Rett inn de tre festebøylene på
lyspæren med festet, og sett
inn. Vri med klokken og fest
pæresokkelen.
Sett i kontakten.
Beveg sokkelen lett for å se at
den ikke er løs. Slå på tåkely-
sene foran én gang og bekreft
visuelt at det ikke siver noe lys
ut gjennom festet.
Sett innerskjermen på plass
og skru i skruen og monter
klipset.
Pass på at innerskjermen er fes-
tet til innsiden av støtfangeren.
4
5
6
C-HR_HV_OM_Europe_OM10576NO.book Page 548 Thursday, May 3, 2018 10:12 AM
Page 550 of 687
5497-3. Vedlikehold du kan gjøre selv
C-HR_HV_OM_Europe_OM10576NO
7
Vedlikehold og stell

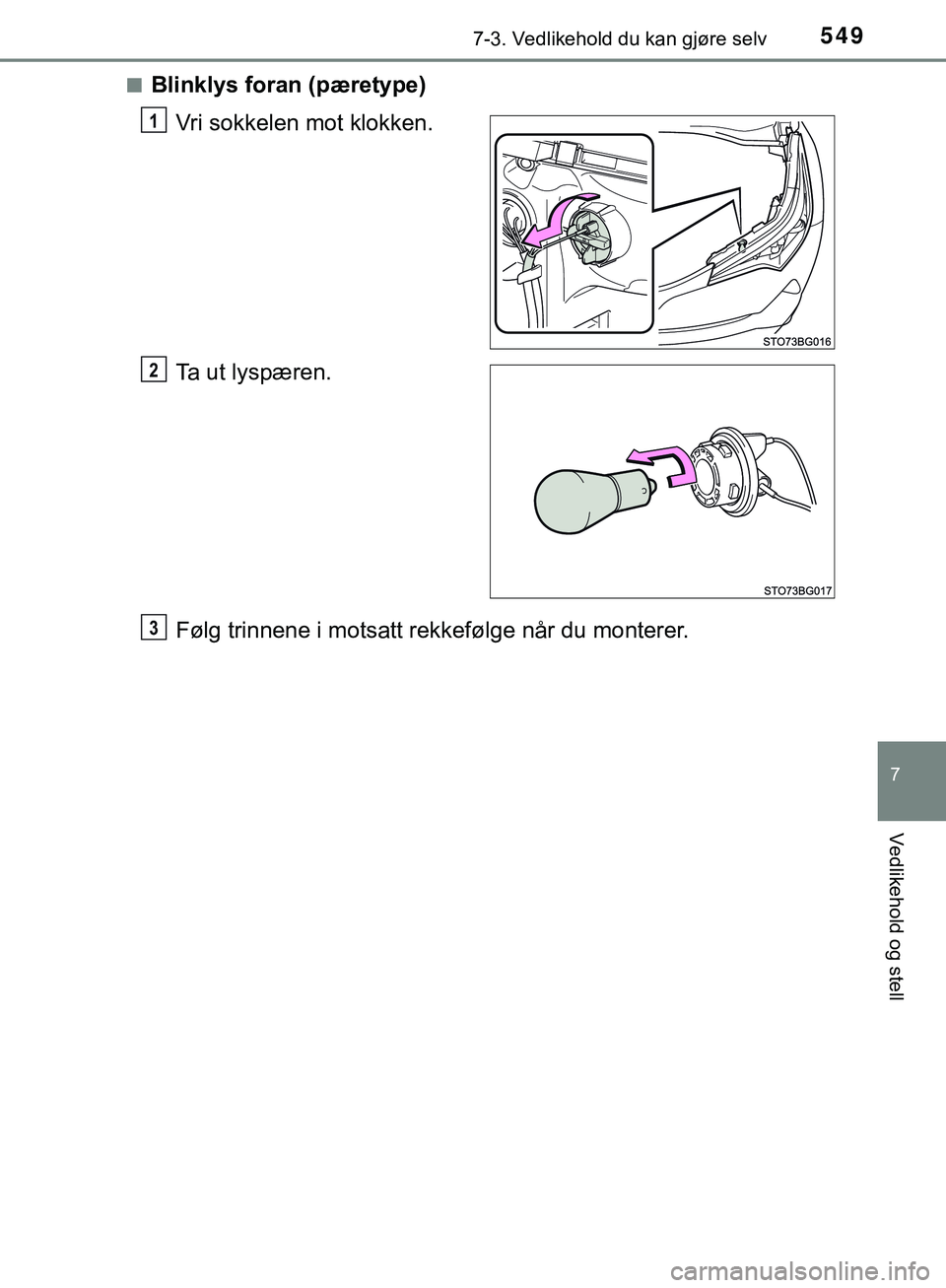

nBlinklys foran (pæretype)Vri sokkelen mot klokken.
Ta ut lyspæren.
Følg trinnene i motsatt rekkefølge når du monterer.
1
2
3
C-HR_HV_OM_Europe_OM10576NO.book Page 549 Thursday, May 3, 20 18 10:12 AM
Page 551 of 687
5507-3. Vedlikehold du kan gjøre selv
C-HR_HV_OM_Europe_OM10576NOn
Blinklys bak (pæretype)
Åpne bakluken, og ta av dek-
selet.
Fest en teip rundt den flate
enden av skrutrekkeren slik at
den ikke påfører bilen skader.
Fjern de to skruene og dra
lysenheten mot bakenden av
bilen for å fjerne den.
Vri sokkelen mot klokken.
Ta ut lyspæren.
Gjør det samme som i og , bare omvendt når du setter på
plass lyspæren.
1
2
3
4
534
C-HR_HV_OM_Europe_OM10576NO.book Page 550 Thursday, May 3, 20 18 10:12 AM
Page 552 of 687
5517-3. Vedlikehold du kan gjøre selv
C-HR_HV_OM_Europe_OM10576NO
7
Vedlikehold og stell

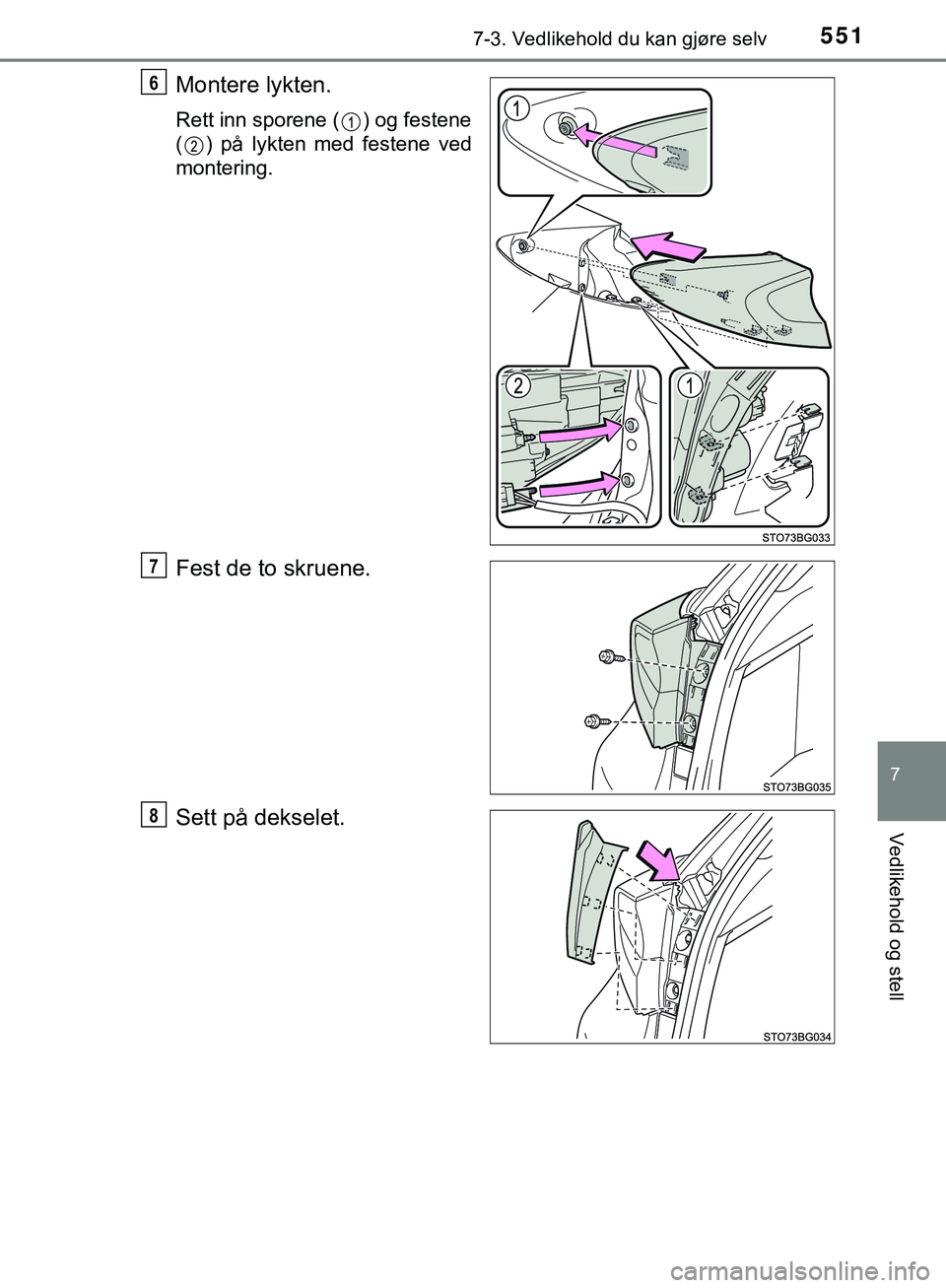

Montere lykten.
Rett inn sporene ( ) og festene
( ) på lykten med festene ved
montering.
Fest de to skruene.
Sett på dekselet.
6
7
8
