2018 TOYOTA C-HR Instruksjoner for bruk (in Norwegian)

6088-2. Tiltak i en nødssituasjon
C-HR_HV_OM_Europe_OM10576NO

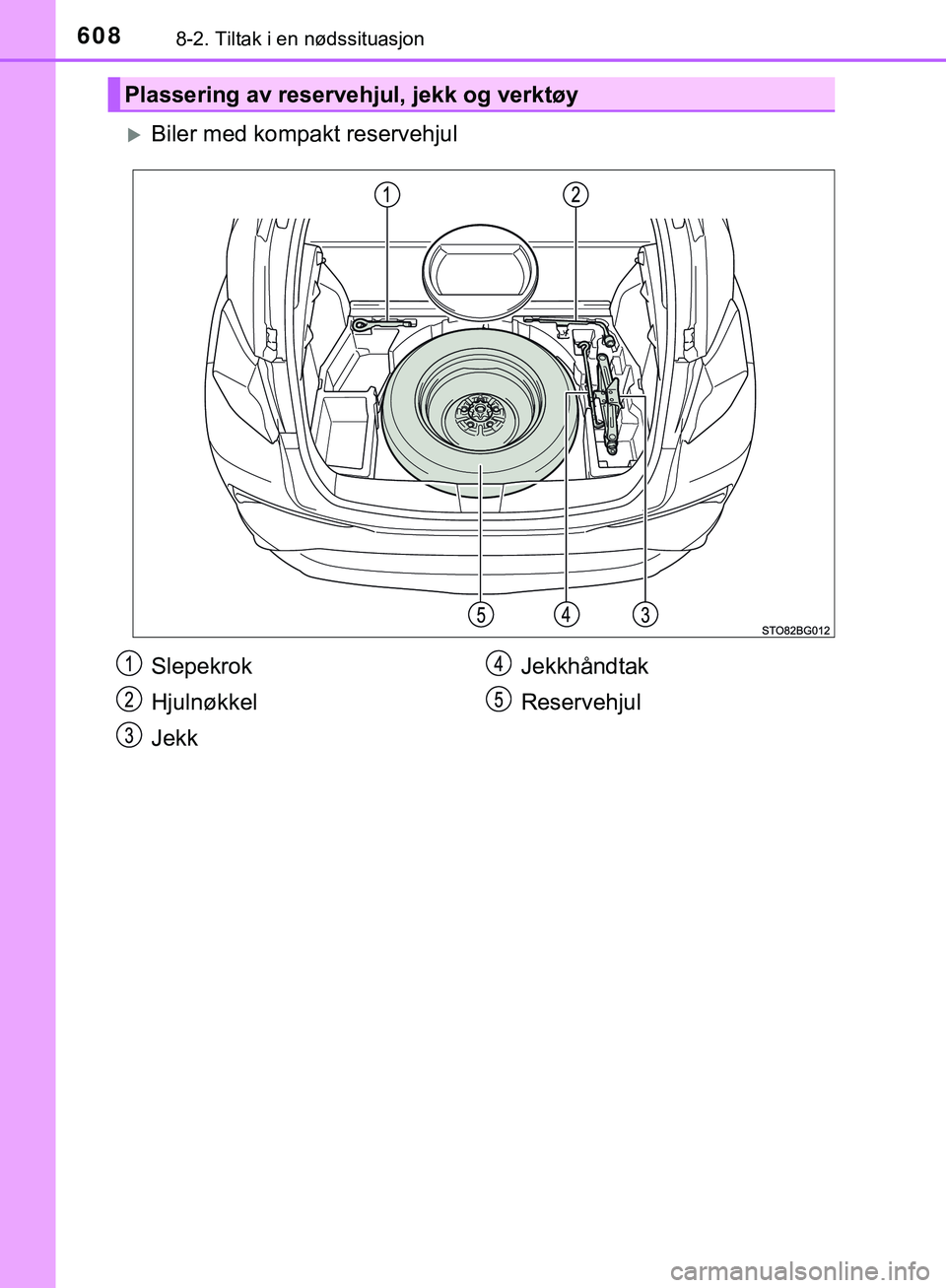

Biler med kompakt reservehjul
Plassering av reservehjul, jekk og verktøy
Slepekrok
Hjulnøkkel
JekkJekkhåndtak
Reservehjul
C-HR_HV_OM_Europe_OM10576NO.book Page 608 Thursday, May 3, 20
18 10:12 AM

6098-2. Tiltak i en nødssituasjon
C-HR_HV_OM_Europe_OM10576NO
8
Hvis det oppstår problemer

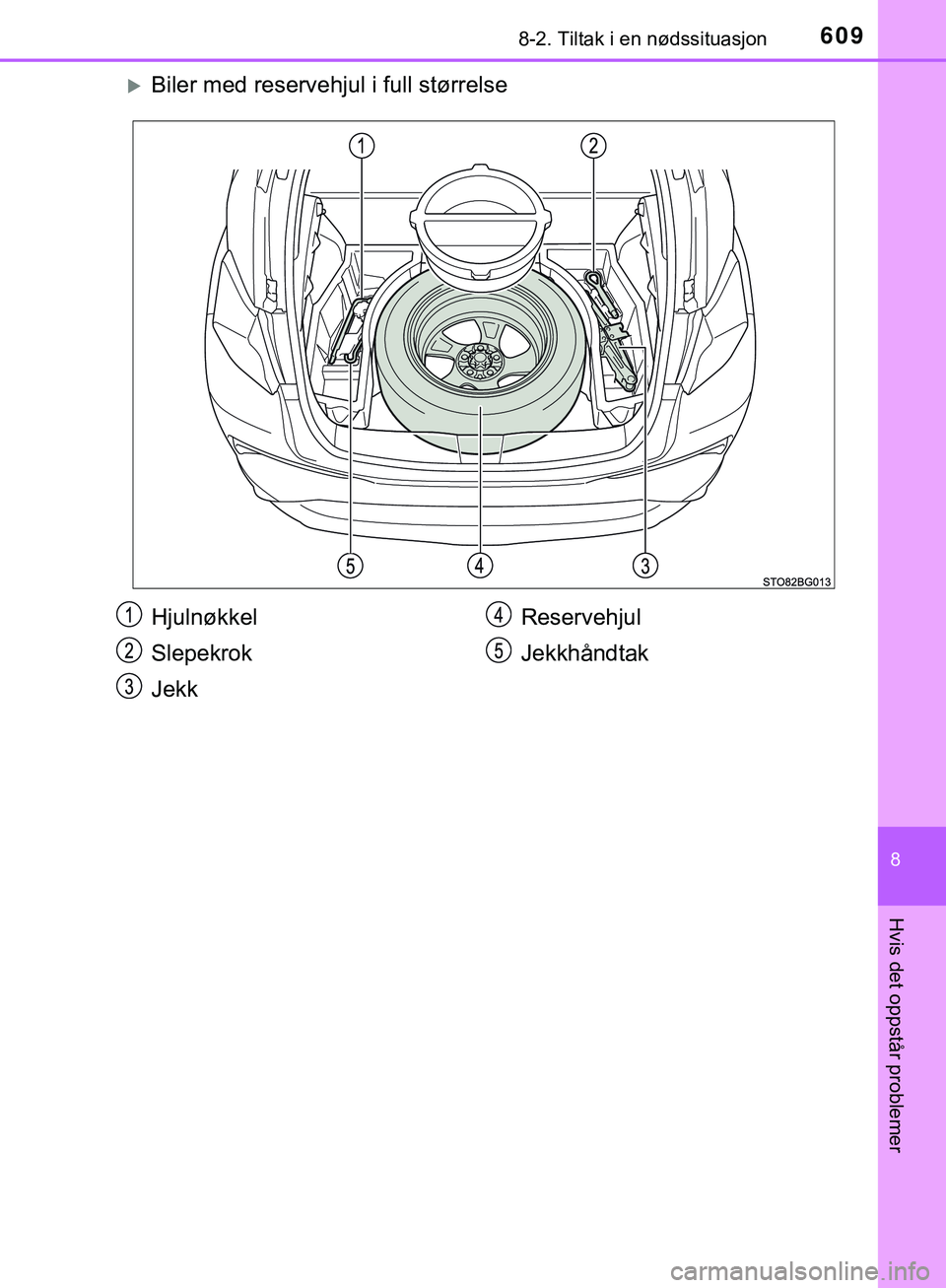

Biler med reservehjul i full størrelse
Hjulnøkkel
Slepekrok
JekkReservehjul
Jekkhåndtak
C-HR_HV_OM_Europe_OM10576NO.book Page 609 Thursday, May 3, 20
18 10:12 AM

6108-2. Tiltak i en nødssituasjon
C-HR_HV_OM_Europe_OM10576NO

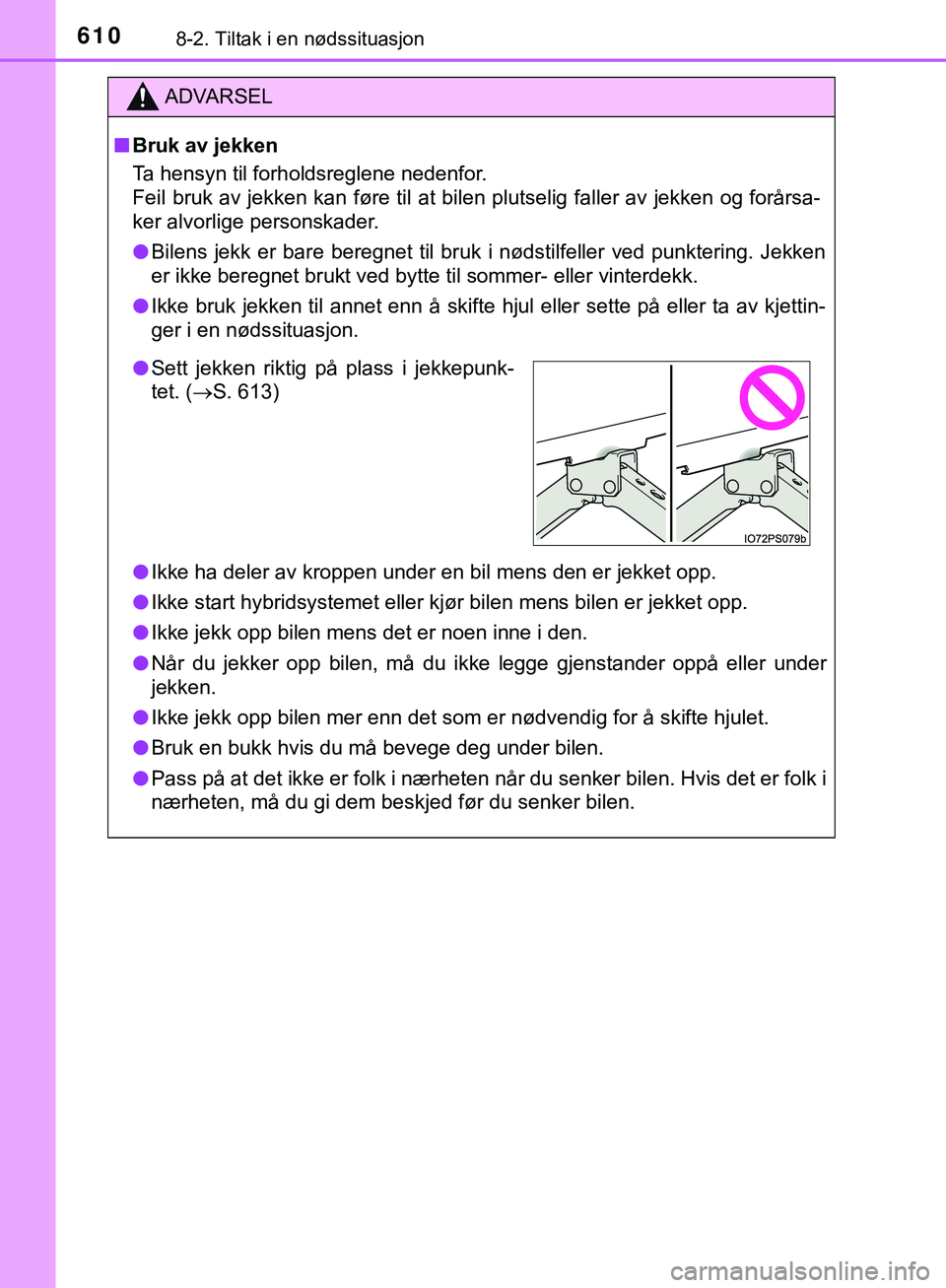

ADVARSEL
n Bruk av jekken
Ta hensyn til forholdsreglene nedenfor.
Feil bruk av jekken kan føre til at bilen plutselig faller av jekken og forårsa-
ker alvorlige personskader.
l Bilens jekk er bare beregnet til bruk i nødstilfeller ved punktering. Jekken
er ikke beregnet brukt ved bytte til sommer- eller vinterdekk.
l Ikke bruk jekken til annet enn å skifte hjul eller sette på eller ta av kjettin-
ger i en nødssituasjon.
l Ikke ha deler av kroppen under en bil mens den er jekket opp.
l Ikke start hybridsystemet eller kjør bilen mens bilen er jekket opp.
l Ikke jekk opp bilen mens det er noen inne i den.
l Når du jekker opp bilen, må du ikke legge gjenstander oppå eller under
jekken.
l Ikke jekk opp bilen mer enn det som er nødvendig for å skifte hjulet.
l Bruk en bukk hvis du må bevege deg under bilen.
l Pass på at det ikke er folk i nærheten når du senker bilen. Hvis det er folk i
nærheten, må du gi dem beskjed før du senker bilen.
lSett jekken riktig på plass i jekkepunk-
tet. ( S. 613)
C-HR_HV_OM_Europe_OM10576NO.book Page 610 Thursday, May 3, 20 18 10:12 AM

6118-2. Tiltak i en nødssituasjon
C-HR_HV_OM_Europe_OM10576NO
8
Hvis det oppstår problemer

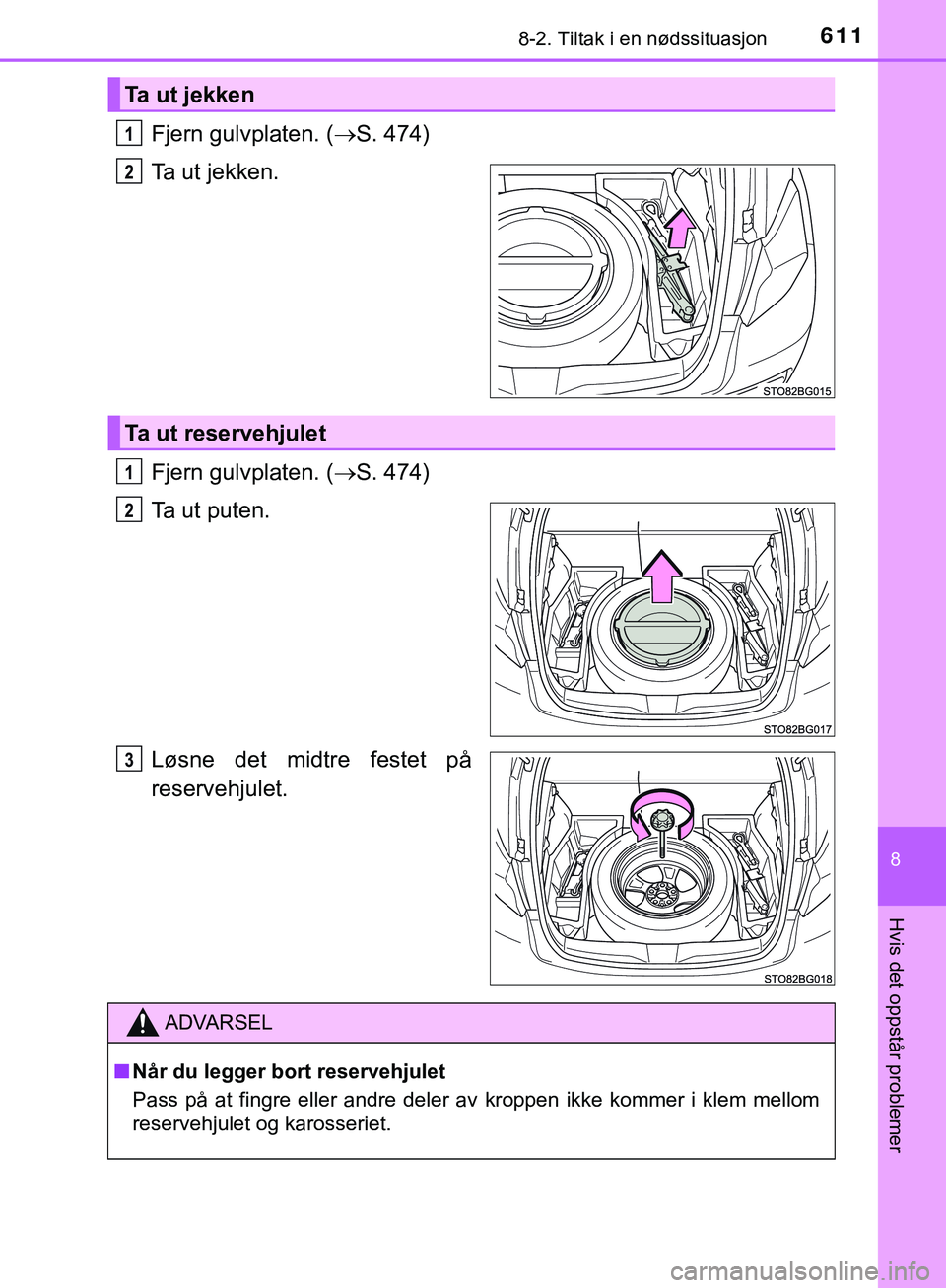

Fjern gulvplaten. (S. 474)
Ta ut jekken.
Fjern gulvplaten. ( S. 474)
Ta ut puten.
Løsne det midtre festet på
reservehjulet.
Ta ut jekken
1
2
Ta ut reservehjulet
1
2
3
ADVARSEL
n Når du legger bort reservehjulet
Pass på at fingre eller andre deler av kroppen ikke kommer i klem mellom
reservehjulet og karosseriet.
C-HR_HV_OM_Europe_OM10576NO.book Page 611 Thursday, May 3, 20 18 10:12 AM

6128-2. Tiltak i en nødssituasjon
C-HR_HV_OM_Europe_OM10576NO

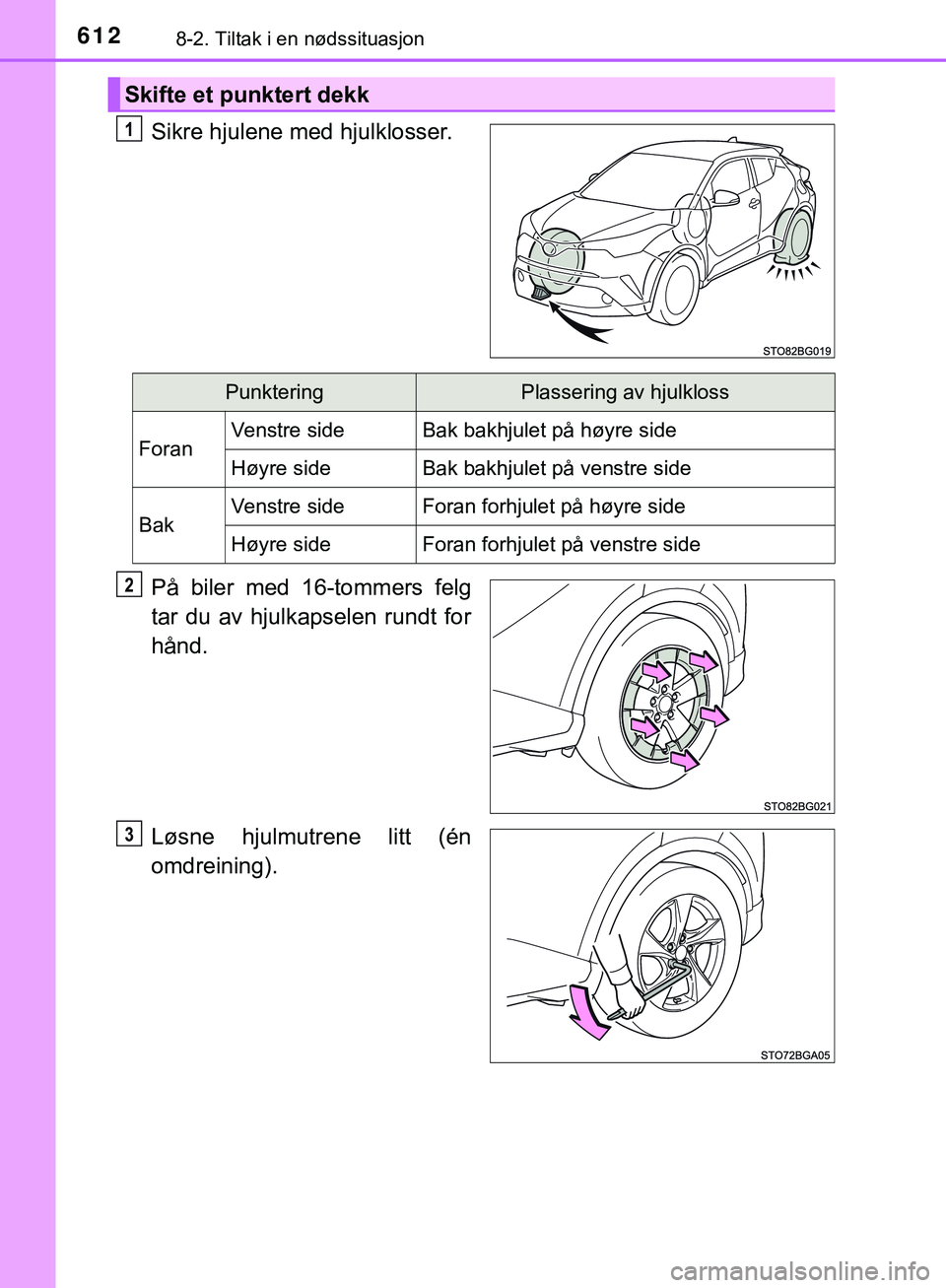

Sikre hjulene med hjulklosser.
På biler med 16-tommers felg
tar du av hjulkapselen rundt for
hånd.
Løsne hjulmutrene litt (én
omdreining).
Skifte et punktert dekk
1
PunkteringPlassering av hjulkloss
ForanVenstre sideBak bakhjulet på høyre side
Høyre sideBak bakhjulet på venstre side
BakVenstre sideForan forhjulet på høyre side
Høyre sideForan forhjulet på venstre side
2
3
C-HR_HV_OM_Europe_OM10576NO.book Page 612 Thursday, May 3, 2018 10:12 AM

6138-2. Tiltak i en nødssituasjon
C-HR_HV_OM_Europe_OM10576NO
8
Hvis det oppstår problemer

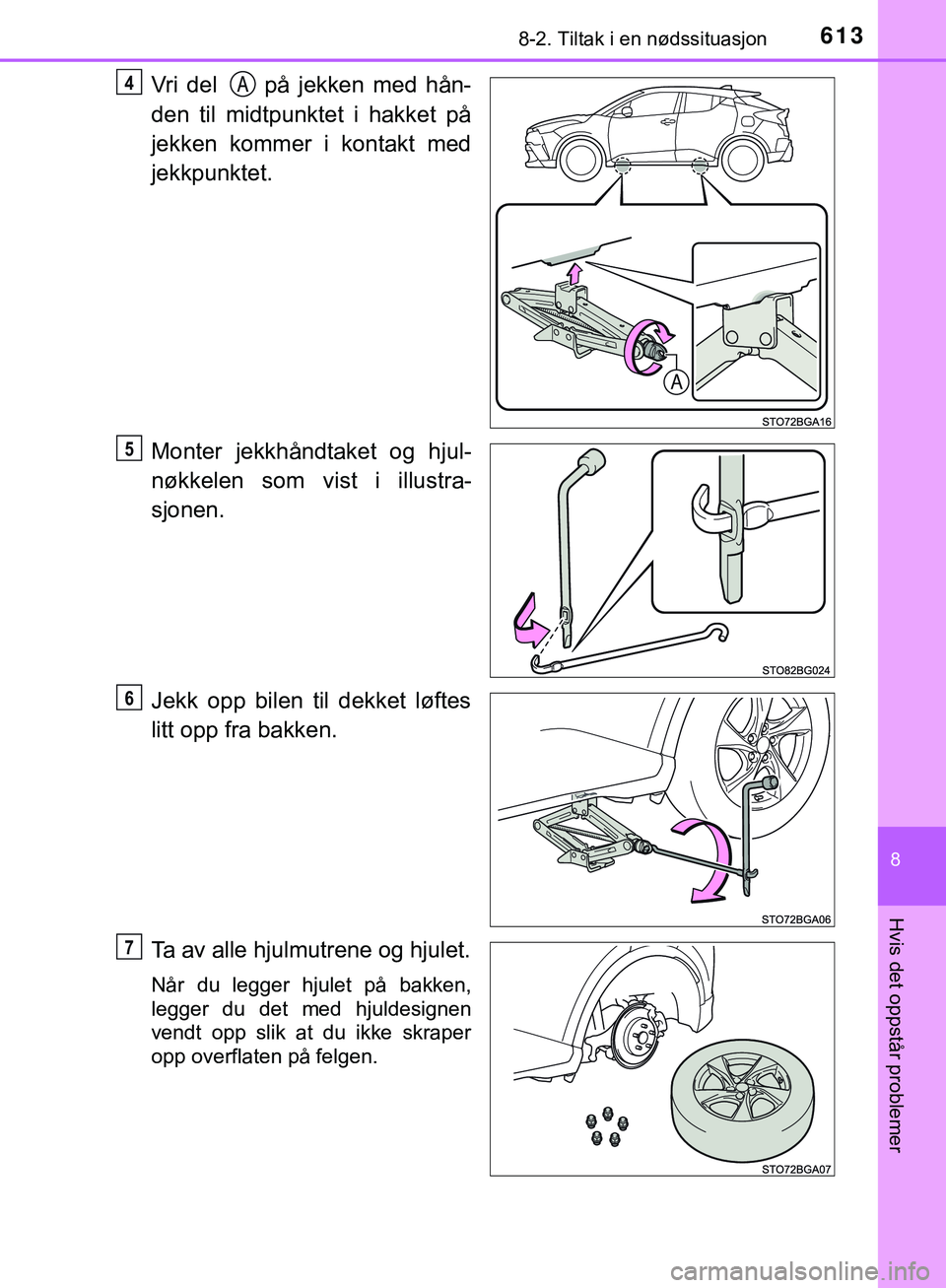

Vri del på jekken med hån-
den til midtpunktet i hakket på
jekken kommer i kontakt med
jekkpunktet.
Monter jekkhåndtaket og hjul-
nøkkelen som vist i illustra-
sjonen.
Jekk opp bilen til dekket løftes
litt opp fra bakken.
Ta av alle hjulmutrene og hjulet.
Når du legger hjulet på bakken,
legger du det med hjuldesignen
vendt opp slik at du ikke skraper
opp overflaten på felgen.
4
5
6
7
C-HR_HV_OM_Europe_OM10576NO.book Page 613 Thursday, May 3, 2018 10:12 AM

6148-2. Tiltak i en nødssituasjon
C-HR_HV_OM_Europe_OM10576NO

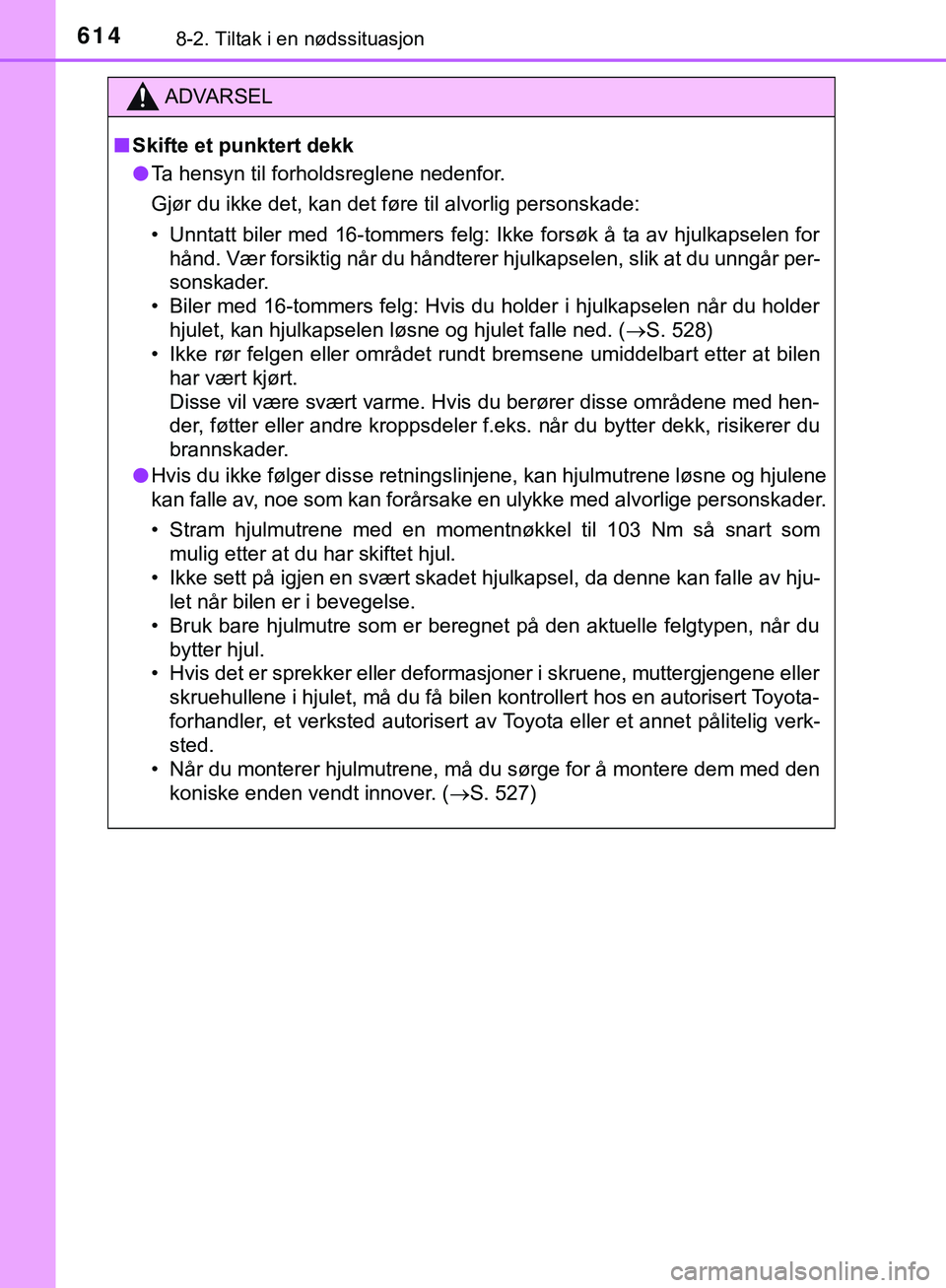

ADVARSEL
n Skifte et punktert dekk
l Ta hensyn til forholdsreglene nedenfor.
Gjør du ikke det, kan det føre til alvorlig personskade:
• Unntatt biler med 16-tommers felg: Ikke forsøk å ta av hjulkapselen for
hånd. Vær forsiktig når du håndterer hjulkapselen, slik at du unngår per-
sonskader.
• Biler med 16-tommers felg: Hvis du holder i hjulkapselen når du holder
hjulet, kan hjulkapselen løsne og hjulet falle ned. ( S. 528)
• Ikke rør felgen eller området rundt bremsene umiddelbart etter at bilen har vært kjørt.
Disse vil være svært varme. Hvis du berører disse områdene med hen-
der, føtter eller andre kroppsdeler f.eks. når du bytter dekk, risikerer du
brannskader.
l Hvis du ikke følger disse retningslinjene, kan hjulmutrene løsne o\
g hjulene
kan falle av, noe som kan forårsake en ulykke med alvorlige personskader.
• Stram hjulmutrene med en momentnøkkel til 103 Nm så snart som
mulig etter at du har skiftet hjul.
• Ikke sett på igjen en svært skadet hjulkapsel, da denne kan falle av hju- let når bilen er i bevegelse.
• Bruk bare hjulmutre som er beregnet på den aktuelle felgtypen, når du
bytter hjul.
• Hvis det er sprekker eller deformasjoner i skruene, muttergjengene eller skruehullene i hjulet, må du få bilen kontrollert hos en autorisert Toyota-
forhandler, et verksted autorisert av Toyota eller et annet pålitelig verk-
sted.
• Når du monterer hjulmutrene, må du sørge for å montere dem med den koniske enden vendt innover. ( S. 527)
C-HR_HV_OM_Europe_OM10576NO.book Page 614 Thursday, May 3, 20 18 10:12 AM

6158-2. Tiltak i en nødssituasjon
C-HR_HV_OM_Europe_OM10576NO
8
Hvis det oppstår problemer

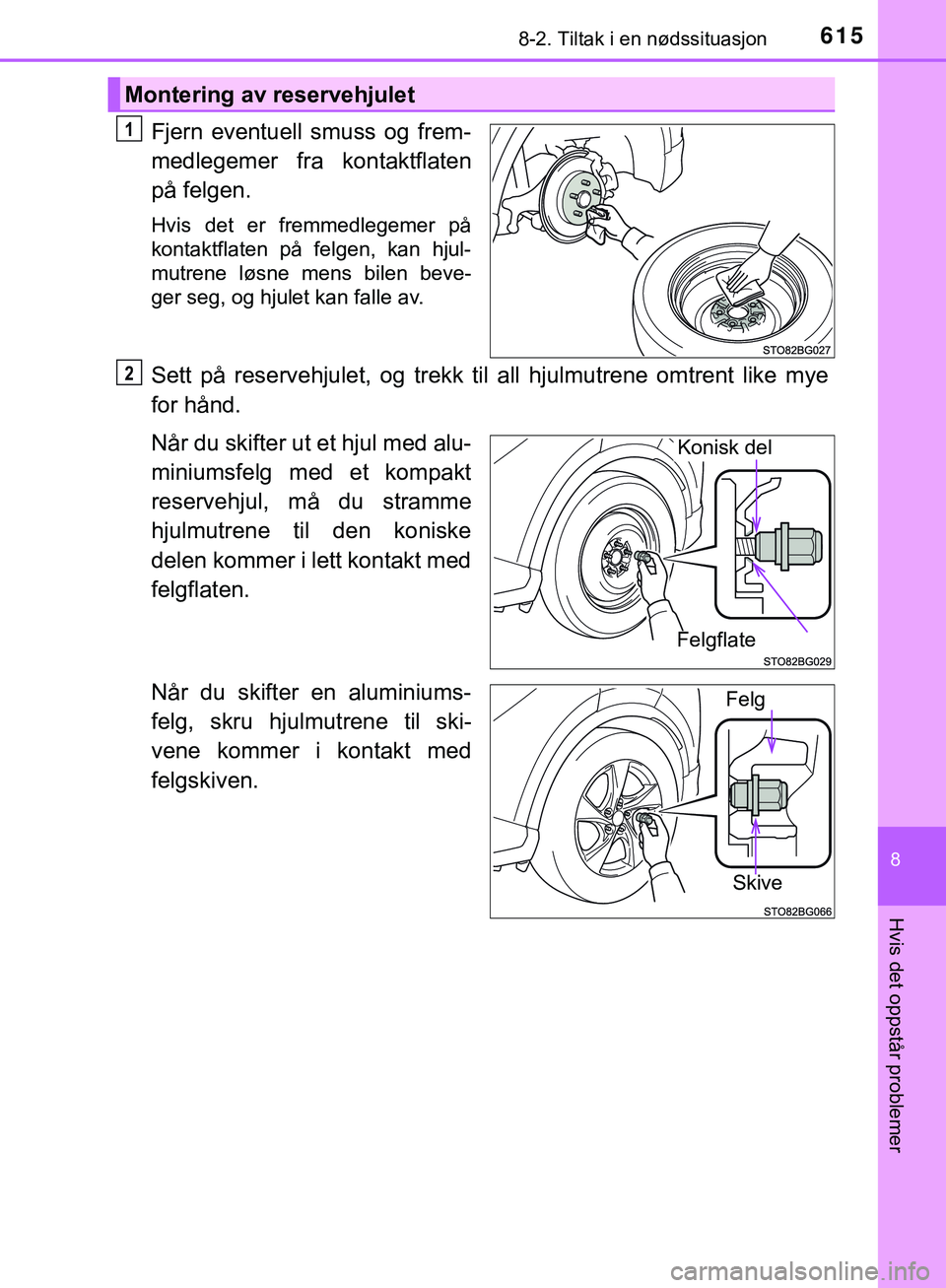

Fjern eventuell smuss og frem-
medlegemer fra kontaktflaten
på felgen.
Hvis det er fremmedlegemer på
kontaktflaten på felgen, kan hjul-
mutrene løsne mens bilen beve-
ger seg, og hjulet kan falle av.
Sett på reservehjulet, og trekk til all hjulmutrene omtrent like mye
for hånd.
Når du skifter ut et hjul med alu-
miniumsfelg med et kompakt
reservehjul, må du stramme
hjulmutrene til den koniske
delen kommer i lett kontakt med
felgflaten.
Når du skifter en aluminiums-
felg, skru hjulmutrene til ski-
vene kommer i kontakt med
felgskiven.
Montering av reservehjulet
1
2
Konisk del
Felgflate
Skive
Felg
