2018 TOYOTA C-HR Instruksjoner for bruk (in Norwegian)

5287-3. Vedlikehold du kan gjøre selv
C-HR_HV_OM_Europe_OM10576NO
ADVARSEL
n Bruk av defekte hjul er forbudt
Ikke bruk sprukne eller deformerte hjul.
Det kan føre til at luft lekker ut av dekket under kjøring, og kanskje føre til en
ulykke.
n Håndtering av hjulet (biler med 16-tommers felg)
OBS
nSkifte dekktrykksensorer
l Fordi dekkreparasjon eller -skifte kan påvirke dekktrykksensorer, må du
sørge for å få utført vedlikehold på dekkene hos en autorisert Toyota-for-
handler, et verksted autorisert av Toyota eller et annet pålitelig verksted.
Sørg i tillegg for å kjøpe dekktrykks ensorer hos en autorisert Toyota-for-
handler, et verksted autorisert av Toyota eller et annet pålitelig verksted.
l Sørg for at bare ekte Toyota-felger brukes på bilen din.
Dekktrykksensorer vil kanskje ikke virke som de skal på andre dekk.
n Håndtere de dekorative harpiksdelene (for biler med 16-tommers dekk)
Hvis det er skrangling i de dekorative har piksdelene, eller rare lyder fra hjul-
området når du kjører, må du få hjulene kontrollert av en autorisert Toyota-
forhandler, et verksted autorisert av Toyota eller et annet pålitelig verksted.
Hvis du holder i hjulkapselen når du hol-
der hjulet, kan hjulkapselen løsne og hju-
let falle ned.
C-HR_HV_OM_Europe_OM10576NO.book Page 528 Thursday, May 3, 20 18 10:12 AM

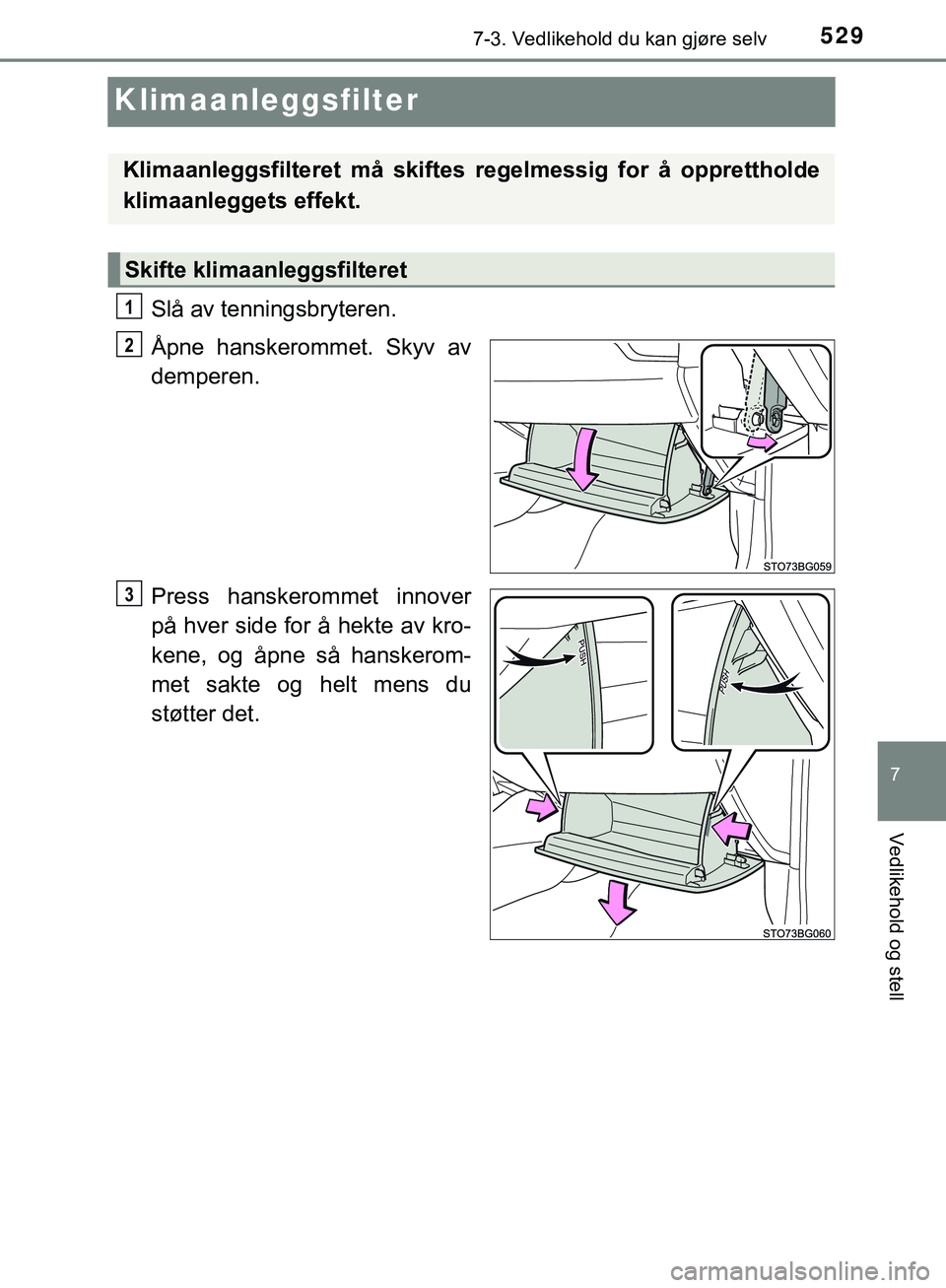

5297-3. Vedlikehold du kan gjøre selv
C-HR_HV_OM_Europe_OM10576NO
7
Vedlikehold og stell
Klimaanleggsfilter
Slå av tenningsbryteren.
Åpne hanskerommet. Skyv av
demperen.
Press hanskerommet innover
på hver side for å hekte av kro-
kene, og åpne så hanskerom-
met sakte og helt mens du
støtter det.
Klimaanleggsfilteret må skiftes regelmessig for å opprettholde
klimaanleggets effekt.
Skifte klimaanleggsfilteret
1
2
3
C-HR_HV_OM_Europe_OM10576NO.book Page 529 Thursday, May 3, 2018 10:12 AM

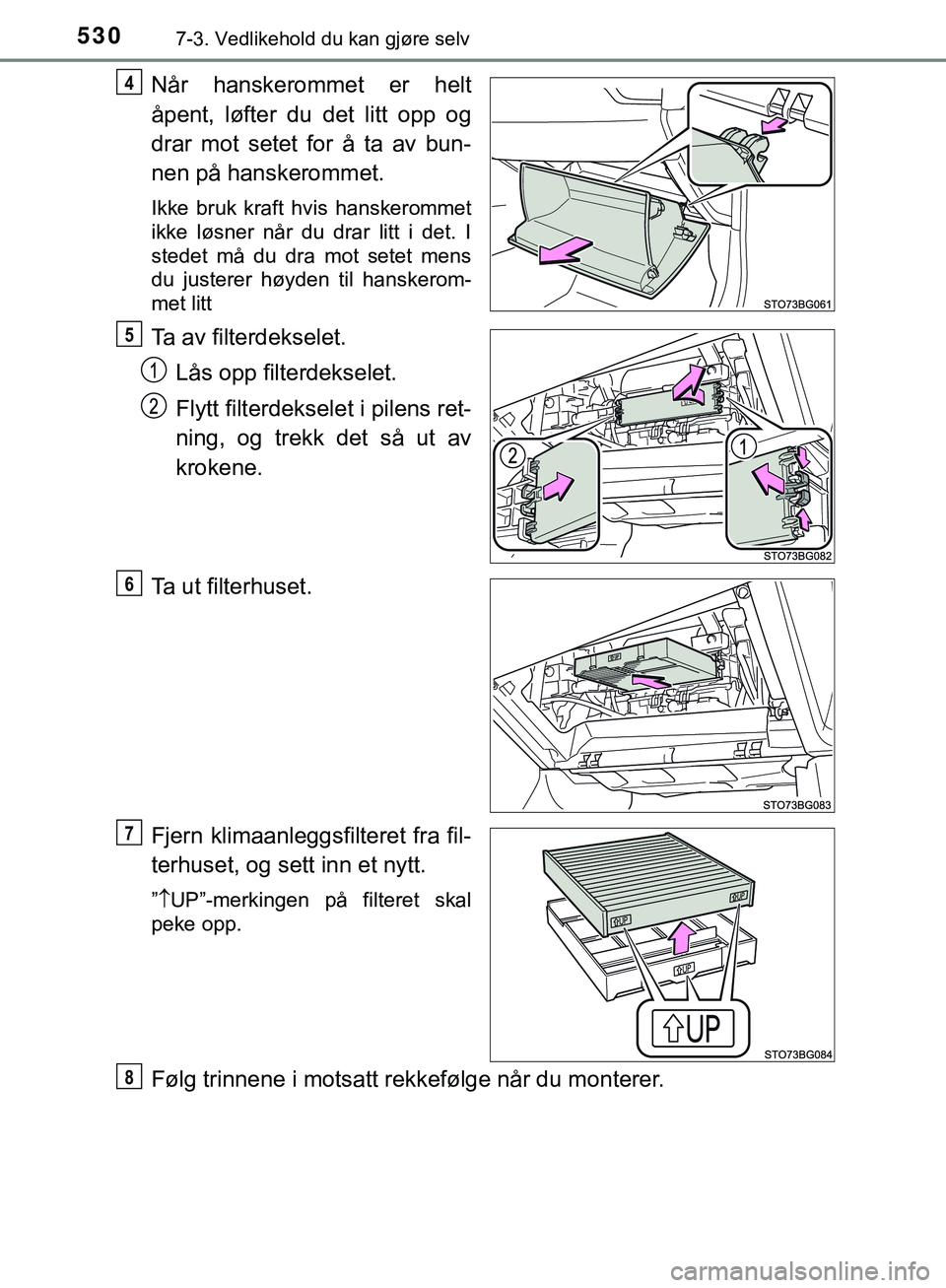

5307-3. Vedlikehold du kan gjøre selv
C-HR_HV_OM_Europe_OM10576NO
Når hanskerommet er helt
åpent, løfter du det litt opp og
drar mot setet for å ta av bun-
nen på hanskerommet.
Ikke bruk kraft hvis hanskerommet
ikke løsner når du drar litt i det. I
stedet må du dra mot setet mens
du justerer høyden til hanskerom-
met litt
Ta av filterdekselet.Lås opp filterdekselet.
Flytt filterdekselet i pilens ret-
ning, og trekk det så ut av
krokene.
Ta ut filterhuset.
Fjern klimaanleggsfilteret fra fil-
terhuset, og sett inn et nytt.
”  UP”-merkingen på filteret skal
peke opp.
Følg trinnene i motsatt rekkefølge når du monterer.
4
5
6
7
8
C-HR_HV_OM_Europe_OM10576NO.book Page 530 Thursday, May 3, 20 18 10:12 AM

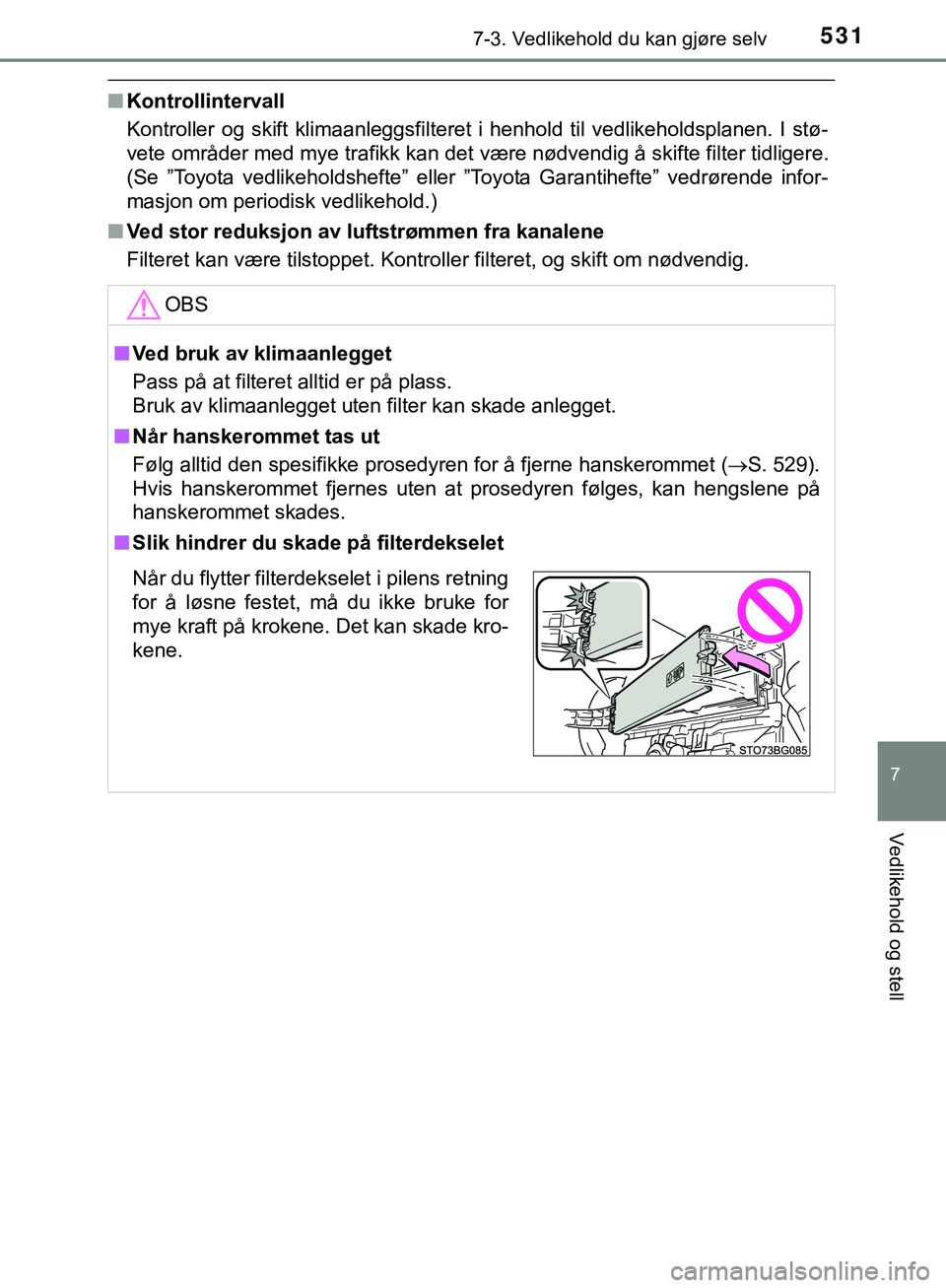

5317-3. Vedlikehold du kan gjøre selv
C-HR_HV_OM_Europe_OM10576NO
7
Vedlikehold og stell
nKontrollintervall
Kontroller og skift klimaanleggsfilteret i henhold til vedlikeholdsplanen. I stø-
vete områder med mye trafikk kan det være nødvendig å skifte filter tidligere.
(Se ”Toyota vedlikeholdshefte” eller ”Toyota Garantihefte” vedrørende infor-
masjon om periodisk vedlikehold.)
n Ved stor reduksjon av lu ftstrømmen fra kanalene
Filteret kan være tilstoppet. Kontroller filteret, og skift om nødvendig.
OBS
nVed bruk av klimaanlegget
Pass på at filteret alltid er på plass.
Bruk av klimaanlegget uten filter kan skade anlegget.
n Når hanskerommet tas ut
Følg alltid den spesifikke prosedyren for å fjerne hanskerommet ( S. 529).
Hvis hanskerommet fjernes uten at prosedyren følges, kan hengslene på
hanskerommet skades.
n Slik hindrer du skade på filterdekselet
Når du flytter filterdekselet i pilens retning
for å løsne festet, må du ikke bruke for
mye kraft på krokene. Det kan skade kro-
kene.
C-HR_HV_OM_Europe_OM10576NO.book Page 531 Thursday, May 3, 20 18 10:12 AM

5327-3. Vedlikehold du kan gjøre selv
C-HR_HV_OM_Europe_OM10576NO
Luftinntaksventilfor hybridbatteri
Fjern støvet fra luftinntaksventilen
ved hjelp av en støvsuger e.l.
Sørg for å kun bruke en støvsuger
til å suge ut støv og tilstoppinger.
Hvis du forsøker å blåse ut støv og
tilstoppinger med en trykkluftpistol
e.l., kan det skyve det inn i luftinn-
taksventilen. (S. 536)
Hvis støv og tilstoppinger ikke kan fjernes helt med dekselet til luftinn-
taksventilen montert, fjerner du dekselet og rengjør filteret.
Slå av tenningsbryteren.
Fjern klipsen ved hjelp av en
stjerneskrutrekker.
Kontroller jevnlig luftinntaksven tilen på hybridbatteriet visuelt
for støv og tilstoppinger for å forhindre en økning i drivstoffor-
bruket. Hvis det er støvete el ler tilstoppet eller hvis ”Main-
tenance Required for Traction battery cooling parts See owner’s
manual.” (vedlikehold av hybridbatteriets kjøledeler nødvendig.
Se brukerhåndboken) vises i mult iinformasjonsdisplayet, ren-
gjør du luftinntaksventilen i henhold til følgende prosedyrer:
Rengjøre luftinntaksventilen
Hvis støv og tilstoppinge r ikke kan fjernes helt
1
2
C-HR_HV_OM_Europe_OM10576NO.book Page 532 Thursday, May 3, 20 18 10:12 AM

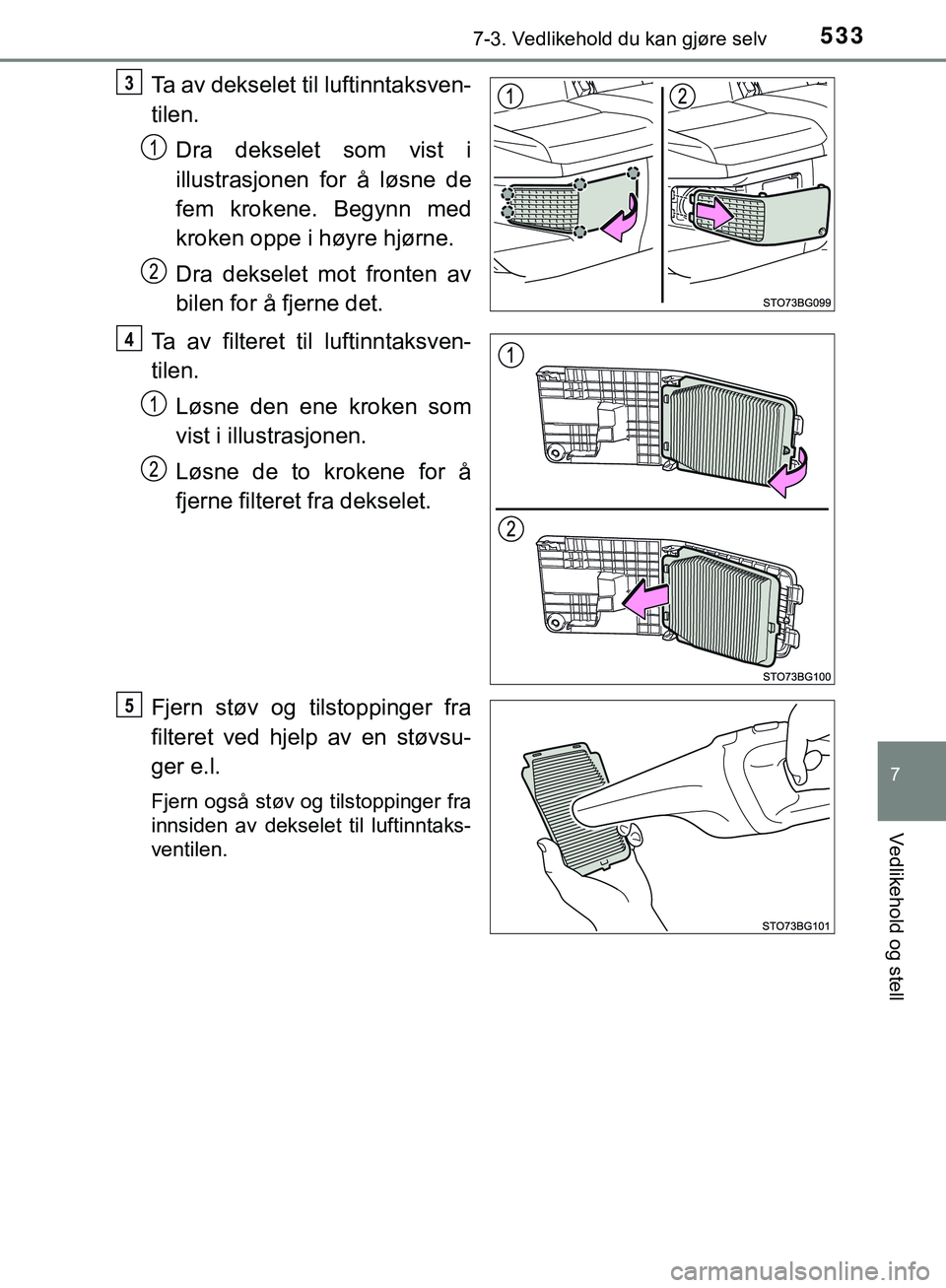

5337-3. Vedlikehold du kan gjøre selv
C-HR_HV_OM_Europe_OM10576NO
7
Vedlikehold og stell
Ta av dekselet til luftinntaksven-
tilen.Dra dekselet som vist i
illustrasjonen for å løsne de
fem krokene. Begynn med
kroken oppe i høyre hjørne.
Dra dekselet mot fronten av
bilen for å fjerne det.
Ta av filteret til luftinntaksven-
tilen. Løsne den ene kroken som
vist i illustrasjonen.
Løsne de to krokene for å
fjerne filteret fra dekselet.
Fjern støv og tilstoppinger fra
filteret ved hjelp av en støvsu-
ger e.l.
Fjern også støv og tilstoppinger fra
innsiden av dekselet til luftinntaks-
ventilen.
3
4
5
C-HR_HV_OM_Europe_OM10576NO.book Page 533 Thursday, May 3, 20 18 10:12 AM

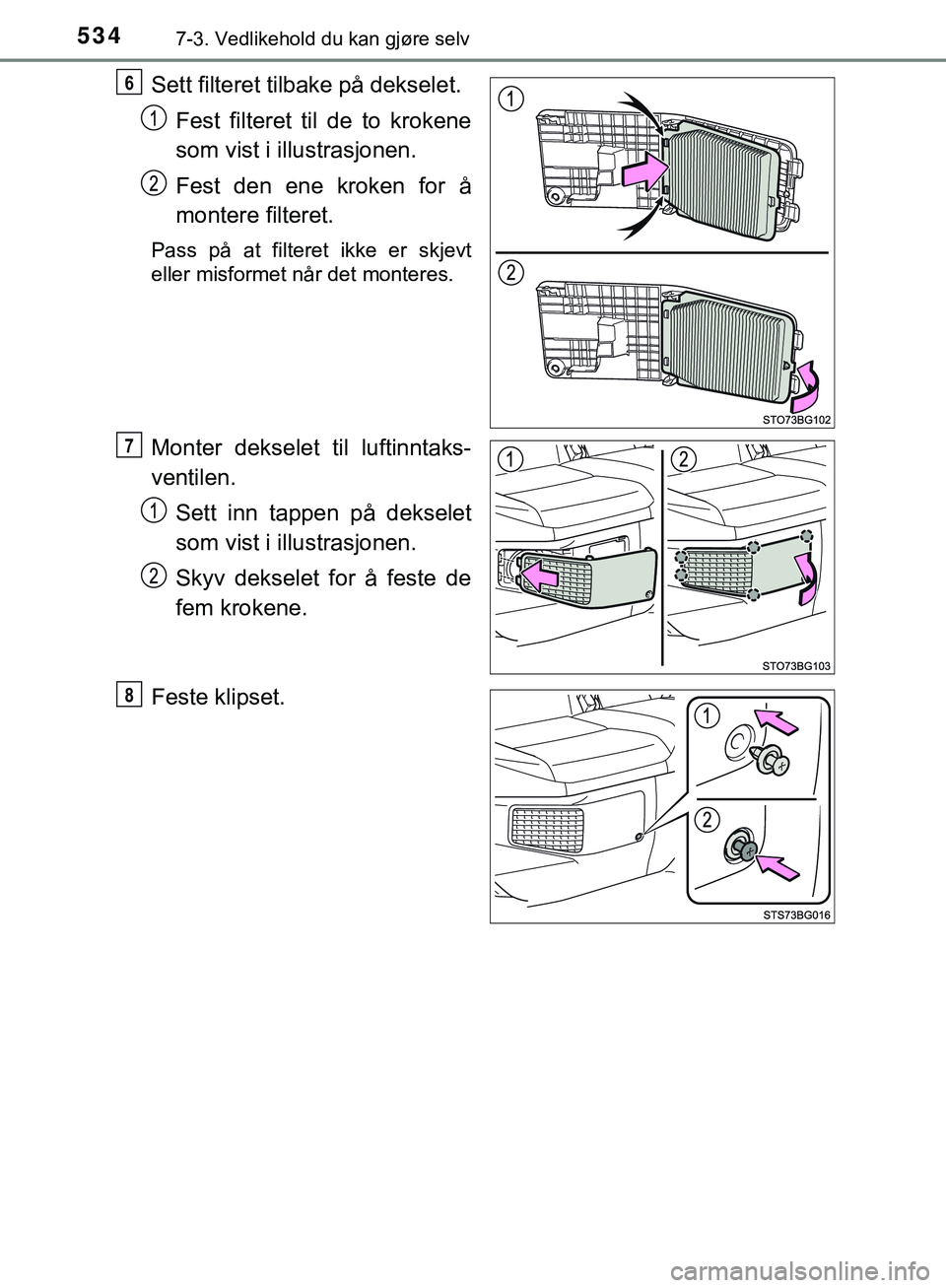

5347-3. Vedlikehold du kan gjøre selv
C-HR_HV_OM_Europe_OM10576NO
Sett filteret tilbake på dekselet.Fest filteret til de to krokene
som vist i illustrasjonen.
Fest den ene kroken for å
montere filteret.
Pass på at filteret ikke er skjevt
eller misformet når det monteres.
Monter dekselet til luftinntaks-
ventilen.Sett inn tappen på dekselet
som vist i illustrasjonen.
Skyv dekselet for å feste de
fem krokene.
Feste klipset.
6
7
8
C-HR_HV_OM_Europe_OM10576NO.book Page 534 Thursday, May 3, 20 18 10:12 AM

5357-3. Vedlikehold du kan gjøre selv
C-HR_HV_OM_Europe_OM10576NO
7
Vedlikehold og stell
nPlanlagt vedlikehold av luftinntaksventilen er nødvendig når
I noen situasjoner som når bilen brukes ofte eller i tett trafikk eller støvete
områder, kan det være at luftinntaksventilen må rengjøres oftere. Se ”Toyota
vedlikeholdshefte” eller ”Toyota Garantihefte” for detaljer.
n Rengjøre luftinntaksventilen
lStøv i luftinntaksventilen kan påvirke kjølingen av hybridbatteriet. Hvis
hybridbatteriet overopphetes, kan avstanden som bilen kan kjøre med den
elektriske motoren reduseres og drivstofforbruket økes. Kontroller og ren-
gjør luftinntaksventilen jevnlig.
l Dekselet til luftinntaksventilen og filteret kan bli skadet hvis de håndteres på
feil måte. Hvis du lurer på noe om rengjøring av filteret, kontakter du en
autorisert Toyota-forhandler, et verksted autorisert av Toyota eller et annet
pålitelig verksted.
n Hvis ”Maintenance required for Traction battery cooling parts See
owner’s manual.” (vedlikehold av hybridbatteriets kjøledeler nødvendig.
Se brukerhåndboken) vises i multiinformasjonsdisplayet
l Hvis denne meldingen vises i multiinformasjonsdisplayet, fjerner du dekse-
let til luftinntaksventilen og rengjør filteret. ( S. 532)
l Etter at luftinntaksventilen er rengjort, starter du hybridsystemet og kontrol-
lerer at meldingen ikke lenger vises. Det kan ta ca. 20 minutter før meldin-
gen forsvinner etter at hybridsystemet startes. Hvis meldingen ikke
forsvinner, må du få bilen kontrollert av en autorisert Toyota-forhandler, et
verksted autorisert av Toyota eller et annet pålitelig verksted.
ADVARSEL
n Når du rengjør luftinntaksventilen
Ikke bruk vann eller annen væske til å rengjøre luftinntaksventilen. Hvis du
bruker vann på hybridbatteriet eller andre komponenter, kan det forårsake
funksjonsfeil eller brann.
n Når du tar av dekselet til luftinntaksventilen
Ikke rør kontakten som er plassert nærme luftinntaksventilen. ( S. 86)
