3617-3. Entretien à faire soi-même
7
Entretien et soin
AYGO_OM_Europe_OM99R12K
Filtre de climatisation
Véhicules dépourvus de système d’accès et de démarrage “mains libres”:
Mettez le contacteur de démarrage antivol sur “LOCK”.
Véhicules équipés d’un système d’accè s et de démarrage “mains libres”:
Mettez le contacteur de démarrage sur arrêt.
Sortez le filtre de climatisation
comme indiqué sur la figure.
Remplacez-le par un neuf.
■ Intervalle de remplacement
Vérifiez et remplacez le filtre de climatisation aux échéances préconisées par le
programme d’entretien. Le remplacement peut être plus fréquent si vous circulez dans
une région poussiéreuse ou urbaine à trafic très dense. (Pour tout complément
d’information sur l’entretien périodique, reportez-vous au “Carnet d’entretien Toyota”
ou au “Carnet de garantie Toyota”.)
■ En cas de baisse importante du débit d’air aux aérateurs
Le filtre est probablement colmaté. Vérifiez le filtre et remplacez-le si nécessaire.
Le filtre de climatisation doit êt re changé régulièrement pour préserver
l’efficacité de la climatisation.
Méthode de dépose
NOTE
■ Lorsque vous utilisez le système de climatisation
Veillez à ce que le filtre soit toujours à sa place.
Le système de climatisation risque de tomber en panne si vous l’utilisez sans filtre.

3627-3. Entretien à faire soi-même
AYGO_OM_Europe_OM99R12K
Pile de la clé électronique/télécommande du
verrouillage centralisé
● Tournevis plat
● Petit tournevis plat
● Pile au lithium CR2016 (véhicules sans système d’accès et de démarrage
“mains libres”) ou CR2032 (véhicules avec système d’accès et de
démarrage “mains libres”)
Véhicules dépourvus de système d’accès et de démarrage “mains libres”
Soulevez le cache.
Passez le tournevis plat dans
l’encoche et appuyez vers le bas.
Pour éviter d’abîmer la clé, protégez
l’extrémité du tournevis plat avec un
chiffon.
Retirez le cache.
Passez le tournevis plat dans la partie
basse de la clé et appuyez vers le bas.
: Sur modèles équipés
Remplacez la pile par une neuve dès qu’elle est usée.
Vous aurez besoin des éléments suivants:
Remplacement de la pile

3637-3. Entretien à faire soi-même
7
Entretien et soin
AYGO_OM_Europe_OM99R12K
Retirez la pile usagée.
Mettez en place la pile neuve, face “+”
vers le haut.
Véhicules équipés d’un système d’accè s et de démarrage “mains libres”
Retirez le cache.
Pour éviter d’abîmer la clé, protégez
l’extrémité du tournevis plat avec du
ruban adhésif.
Démontez le cache-batterie.
Tirez vers le haut le bouton du
couvercle de pile pour le retirer.
Retirez la pile usagée.
Mettez en place la pile neuve, face “+”
vers le haut.
Bouton

3647-3. Entretien à faire soi-même
AYGO_OM_Europe_OM99R12K
■Utilisez une pile au lithium CR2016 (véhicules dépourvus de système d’accès et
de démarrage “mains libres”) ou CR2032 (véhicules équipés d’un système
d’accès et de démarrage “mains libres”)
● Vous trouverez ces modèles de piles chez n’importe quel concessionnaire agréé
Toyota, un réparateur, ou tout autre professionnel qualifié et convenablement équipé,
ou encore une boutique d’électroménager ou un magasin photo.
● Remplacez la pile uniquement par le même modèle ou un modèle équivalent
recommandé par le fabricant.
● Débarrassez-vous des piles usagées conformément à la réglementation locale.
■ Si la pile de la clé est usée
Les symptômes suivants peuvent se manifester:
● Le système d’accès et de démarrage “mains libres” (sur modèles équipés) et la
télécommande du verrouillage centralisé ne fonctionnent pas correctement.
● La portée utile est réduite.
AVERTISSEMENT
■Pile et autres petites pièces démontées
Ces pièces sont petites et en cas d’ingestion par un enfant, elles peuvent provoquer
son étouffement. Tenir hors de portée des enfants. À défaut, des blessures graves,
voire mortelles, pourraient s’ensuivre.
■ Certification de la pile de la clé électronique
ATTENTION: RISQUE D’EXPLOSION EN CAS DE REMPLACEMENT DE LA PILE
PAR UN MODÈLE DE TYPE INCORRECT. RESPECTER LES INSTRUCTIONS
POUR L’ÉLIMINATION DES PILES USAGÉES
NOTE
■ Pour retrouver un fonctionnement normal après remplacement de la pile
Respectez les précautions suivantes pour prévenir tout risque d’accident:
● Opérez toujours avec les mains sèches.
La pile peut rouiller sous l’action de l’humidité.
● Ne pas toucher ou déplacer un autre composant interne à la télécommande.
● Ne pas tordre les bornes de la pile.

3657-3. Entretien à faire soi-même
7
Entretien et soin
AYGO_OM_Europe_OM99R12K
Vérification et remplacement des fusibles
Véhicules dépourvus de système d’accès et de démarrage “mains libres”:
Mettez le contacteur de démarrage antivol sur “LOCK”.
Véhicules équipés d’un système d’accè s et de démarrage “mains libres”:
Mettez le contacteur de démarrage sur arrêt.
Après une panne d’un système, consultez le tableau “Disposition des
fusibles et ampérages” pour repérer le fusible à vérifier. ( P. 367)
Ouvrez le couvercle de la boîte à fusibles.
Compartiment moteur
Appuyez sur les languettes et
ouvrez le couvercle par le haut.
Tableau de bord côté conducteur
Retirez le cache.
Lorsqu’un équipement électrique ne fonctionne plus, c’est qu’un
fusible a probablement grillé. Si cela se produit, vérifiez le fusible et
remplacez-le si nécessaire.

3667-3. Entretien à faire soi-même
AYGO_OM_Europe_OM99R12K
Retirez le fusible avec la pince
d’extraction.
Seuls les fusibles de type A peuvent
être retirés à l’aide de la pince
d’extraction.
Vérifiez si le fusible est grillé.
Fusible normal
Fusible grillé
Type A, B et C:
Remplacez le fusible grillé par un neuf de même ampérage.
Typ e D:
Consultez n’importe quel concessionnaire agréé Toyota, un réparateur, ou tout
autre professionnel qualifié et convenablement équipé.
1
2
Type AType B
Type CType D

3677-3. Entretien à faire soi-même
7
Entretien et soin
AYGO_OM_Europe_OM99R12K

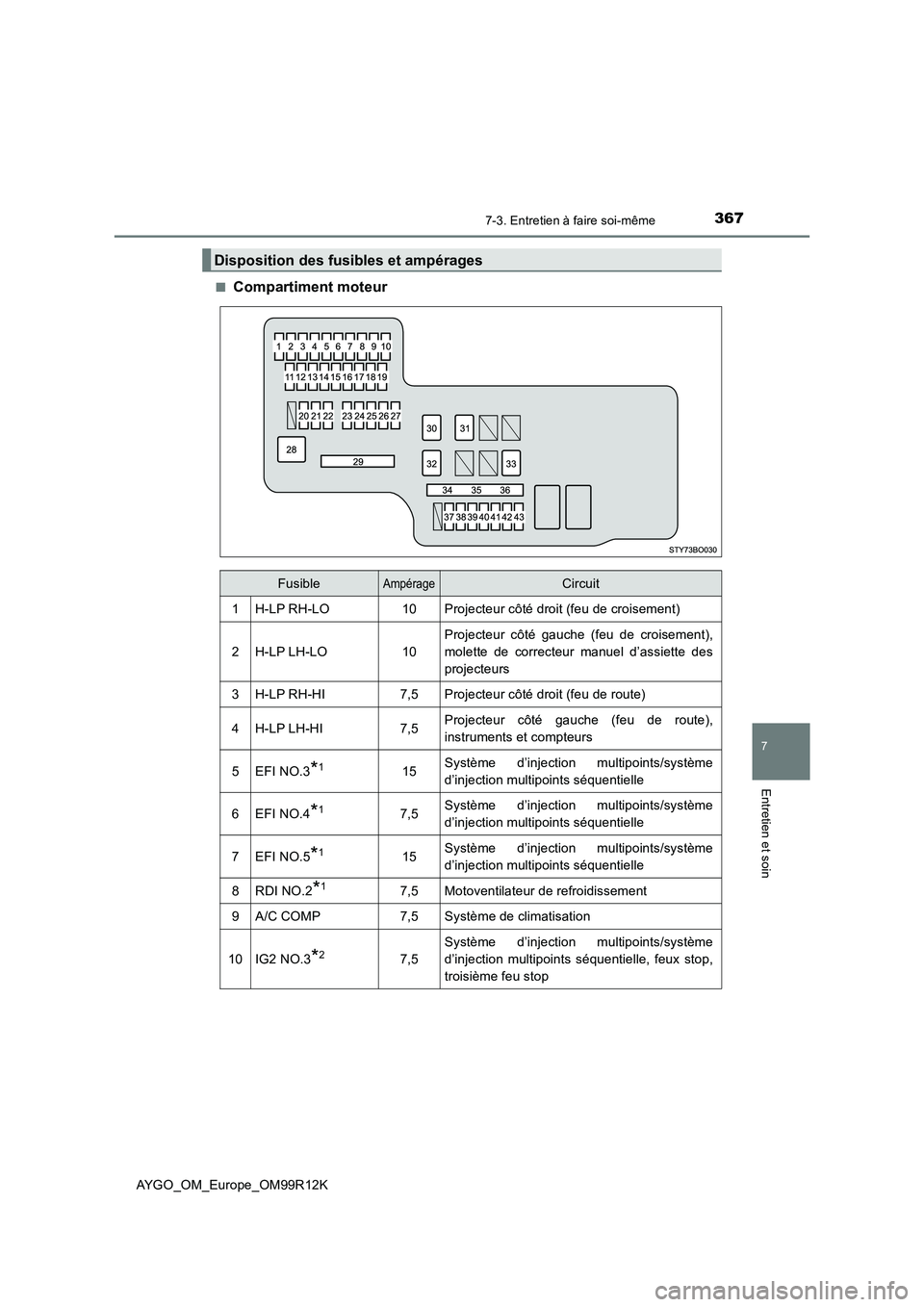

■Compartiment moteur
Disposition des fusibles et ampérages
FusibleAmpérageCircuit
1H-LP RH-LO10Projecteur côté droit (feu de croisement)
2H-LP LH-LO10
Projecteur côté gauche (feu de croisement),
molette de correcteur manuel d’assiette des
projecteurs
3H-LP RH-HI7,5Projecteur côté droit (feu de route)
4H-LP LH-HI7,5Projecteur côté gauche (feu de route),
instruments et compteurs
5EFI NO.3*115Système d’injection multipoints/système
d’injection multipoints séquentielle
6EFI NO.4*17,5Système d’injection multipoints/système
d’injection multipoints séquentielle
7EFI NO.5*115Système d’injection multipoints/système
d’injection multipoints séquentielle
8RDI NO.2*17,5Motoventilateur de refroidissement
9A/C COMP7,5Système de climatisation
10IG2 NO.3*27,5
Système d’injection multipoints/système
d’injection multipoints séquentielle, feux stop,
troisième feu stop

3687-3. Entretien à faire soi-même
AYGO_OM_Europe_OM99R12K
11DOME5Éclairage intérieur, éclairage de coffre
12HAZ10Clignotants, feux de détresse, instruments et
compteurs
13HORN10Avertisseur sonore
14D/C CUT30ECU-B NO.1, ECU-B NO.2, ECU-B NO.3
15ECU-B NO.4*27,5Boîte de vitesses robotisée MMT
16AM2 NO. 27,5Système d’injection multipoints/système
d’injection multipoints séquentielle
17AM2 NO. 37,5Système d’accès et de démarrage “mains
libres”
18ICS*27,5Circuit de charge
19EFI-MAIN*125EFI NO.3, EFI NO.4, EFI NO.5, RDI NO.2
20ST30Circuit de démarrage
21STRG LOCK7,5Antivol de direction
22H-LP-MAIN25H-LP RH-LO, H-LP LH-LO, H-LP RH-HI, H-LP
LH-HI
23WIPER-S*27,5Système d’injection multipoints/système
d’injection multipoints séquentielle
24STA7,5
Système d’injection multipoints/système
d’injection multipoints séquentielle, circuit de
démarrage, boîte de vitesses robotisée MMT,
système Stop & Start
25ECU-B NO.315Système audio, système d’accès et de
démarrage “mains libres”
26ECU-B NO.17,5Instruments et compteurs
27ECU-B NO.27,5Système de contrôle de la stabilité du
véhicule
28J/B60Boîte à fusibles du combiné d’instruments
29ALT*2125
DEF, S/HTR F/R, S/HTR F/L, CANVAS TOP,
ABS NO.1, ABS NO.2, RDI NO.1, FOG FR,
DRL
FusibleAmpérageCircuit
