2018 TOYOTA AVENSIS Kezelési útmutató (in Hungarian)

97

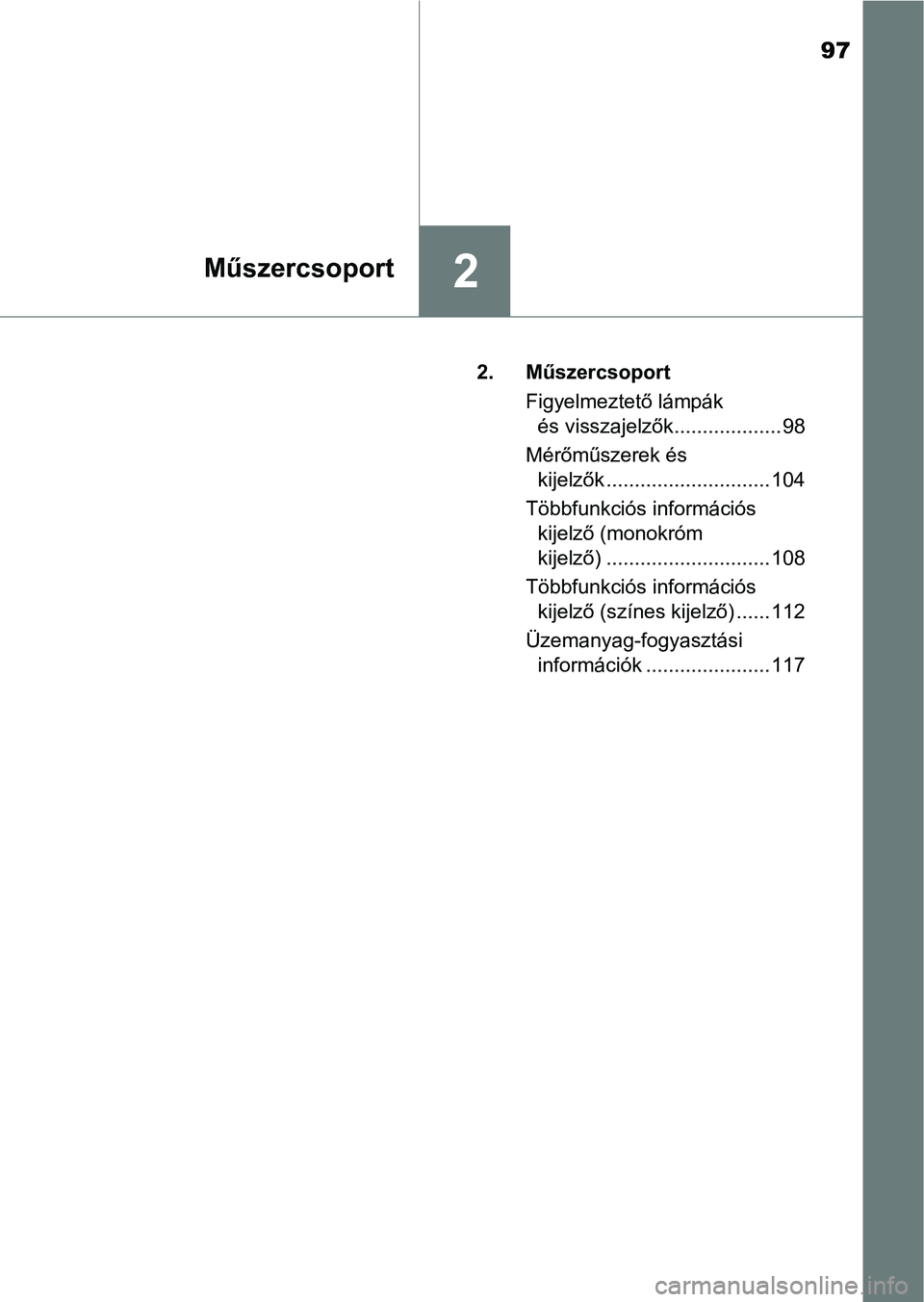

2Műszercsoport
2. MűszercsoportFigyelmeztető lámpák és visszajelzők................... 98
Mérőműszerek és kijelzők ............................. 104
Többfunkciós információs kijelző (monokróm
kijelző) ............................. 108
Többfunkciós információs kijelző (színes kijelző) ...... 112
Üzemanyag-fogyasztási információk ...................... 117

982. Műszercsoport

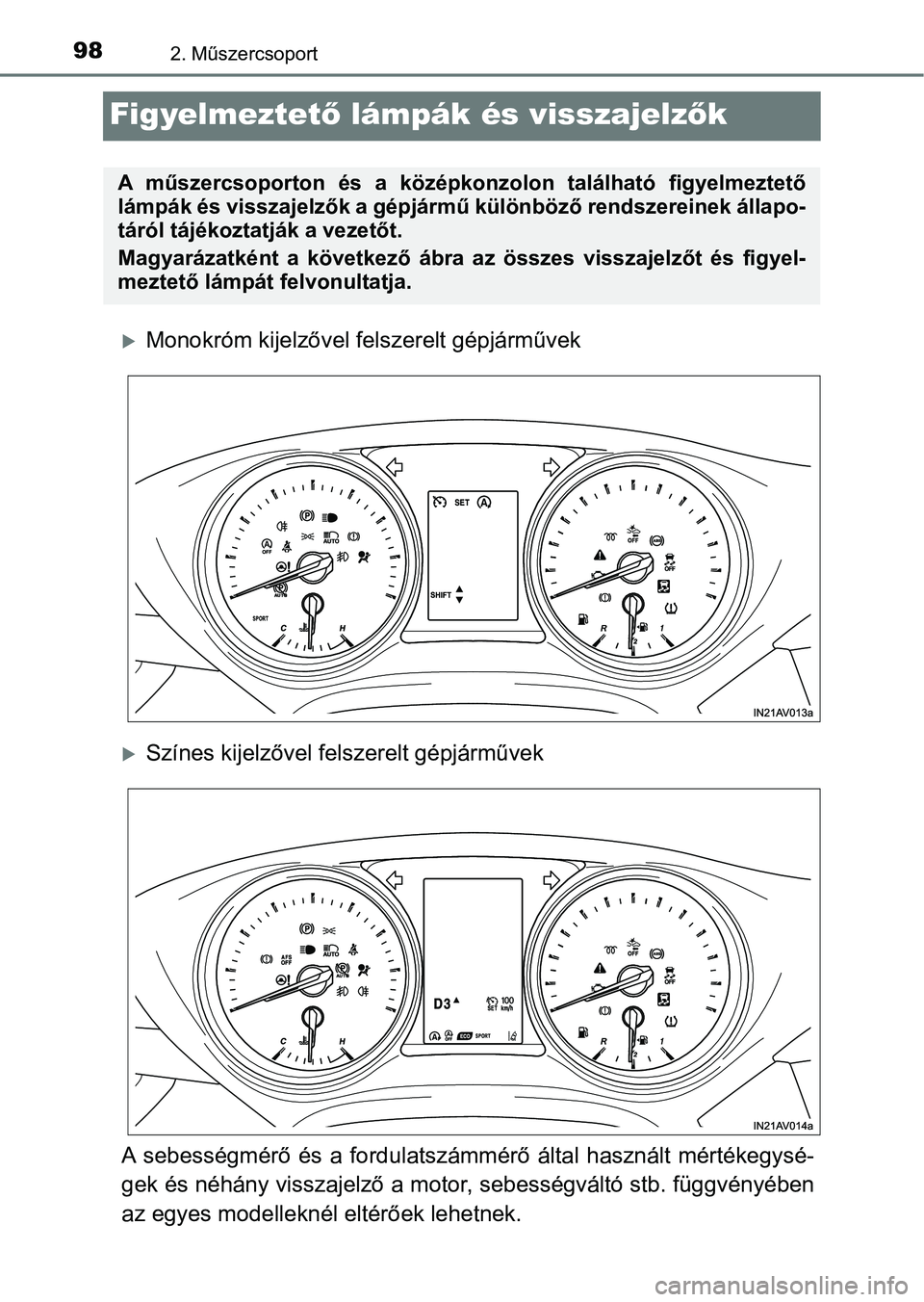

Figyelmeztető lámpák és visszajelz ők
Monokróm kijelzővel fe lszerelt gépjárművek
Színes kijelzővel felszerelt gépjárművek
A sebességmérő és a fordulatszámmérő által használt mértékegysé-
gek és néhány visszajelző a motor , sebességváltó stb. függvényében
az egyes modelleknél eltérőek lehetnek.
A műszercsoporton és a középkonzolon található figyelmeztető
lámpák és visszajelzők a gépjármű különböző rendszereinek állap o-
táról tájékoztatják a vezetőt.
Magyarázatként a következő ábra az összes visszajelzőt és figye l-
meztető lámpát felvonultatja.

992. Műszercsoport
2
Műszercsoport
A figyelmeztető lámpák a gépjármű különböző rendszereinek meghi-
básodásáról tájékoztatják a vezetőt.
Figyelmeztető lámpák
*1
(piros)
Fékrendszer figyelmeztető
lámpa ( 530. o.)*1, 2
(Dízelmotor)
Stop & Start kikapcsolva
visszajelző ( 532. o.)
*1
Hibajelző lámpa ( 530. o.)*1Elektromos szervokor-
mányrendszer figyelmez-
tető lámpa ( 531. o.)
*1SRS figyelmeztető lámpa
( 530. o.) Alacsony üzemanyag-
szintre figyelmeztető lámpa
(
 532. o.)
*1ABS figyelmeztető lámpa
( 531. o.) Biztonsági öv becsatolá-
sára emlékeztető lámpa
(
 532. o.)
*1
(sárga)
Fékrendszer figyelmeztető
lámpa ( 531. o.) Hátsó utasok biztonsági
övének becsatolására
figyelmeztető lámpa
(a középkonzolon)
(
 532. o.)
*1, 2
(Felszereltség-
től függően)
PCS figyelmeztető lámpa
( 531. o.) Rögzítőfék visszajelző
(
 532. o.)
*1, 2
(Felszereltség-
től függően)
„AFS OFF” (adaptív első
világításrendszer kikap-
csolva) visszajelző
( 531. o.)*1
Fő figyelmeztető lámpa
( 532. o.)
*1
Csúszásjelző lámpa
( 532. o.)
*1
(Felszereltség-
től függően)
Gumiabroncsok nyomására
figyelmeztető lámpa
( 533. o.)

1002. Műszercsoport
*1: Ezek a lámpák a gyújtáskapcsoló „ON” állásba fordításakor (intelligensnyitási és indítórendszer nélküli gépjárművek) vagy a motorindító gomb
IGNITION ON módba kapcsolásakor (intelligens nyitási és indítór endszer-
rel felszerelt gépjárművek) gyulladnak ki azt jelezve, hogy a r endszer el-
lenőrzése folyamatban van. A lámpák néhány másodperc múlva vagy a
motor beindulásakor kialszanak. Ha egy lámpa nem kezd el világí tani vagy
nem alszik ki, akkor előfordulhat, hogy hiba van a rendszerben. Ellenőriz-
tesse a gépjárművet hivatalos Toyota márkakereskedéssel, szervi zzel
vagy más, megbízható szakemberrel.
*2: A lámpa villogása működési hibát jelez.

1012. Műszercsoport
2
Műszercsoport
A visszajelzők a gépjármű különböző rendszereinek üzemállapotáról
tájékoztatják a vezetőt.
Visszajelzők
Irányjelző ellenőrző lámpa
(  229. o.) Biztonsági visszajelző
(középkonzolon)
(
 78. o.)
Távolsági fényszóró
visszajelző ( 234. o.)
(Felszereltség-
től függően)
Tempomat visszajelző
( 289. o.)
Hátsó helyzetjelző világí-
tás visszajelző ( 233. o.)
*4
(Felszereltség-
től függően)
Tempomatsebesség beál-
lítva („SET”) visszajelző
( 289. o.)
(Felszereltség-
től függően)
Első ködlámpa visszajelző
( 241. o.)
*4
(Felszereltség-
től függően)
Sebességhatároló vissza-
jelző ( 292. o.)
(Felszereltség-
től függően)
Hátsó ködlámpa vissza-
jelző ( 241. o.)
*4
(Felszereltség-
től függően)
LDA (sávelhagyásra figyel-
meztető rendszer) vissza-
jelző ( 272. o.)
(Felszereltség-
től függően)
Automata távolsági fény-
szóró visszajelző
( 278. o.)*1, 3
(Felszereltség-
től függően)
„AFS OFF” (adaptív első
világításrendszer kikap-
csolva) visszajelző
( 235. o.)
*1, 2
Csúszásjelző lámpa
( 307. o.)
*1, 4
(Felszereltség-
től függően)
Eco (üzemanyag-takaré-
kos) vezetés visszajelző
lámpa ( 103. o.)
*1, 3VSC OFF (VSC kikap-
csolva) visszajelző
( 307. o.)*1, 4
(Dízelmotor)
Stop & Start visszajelző
( 295. o.)
(Dízelmotor)
Motor-előmelegítés vissza-
jelző ( 209. o.)*1, 3, 5
(Dízelmotor)
Stop & Start kikapcsolva
visszajelző ( 295. o.)

1022. Műszercsoport

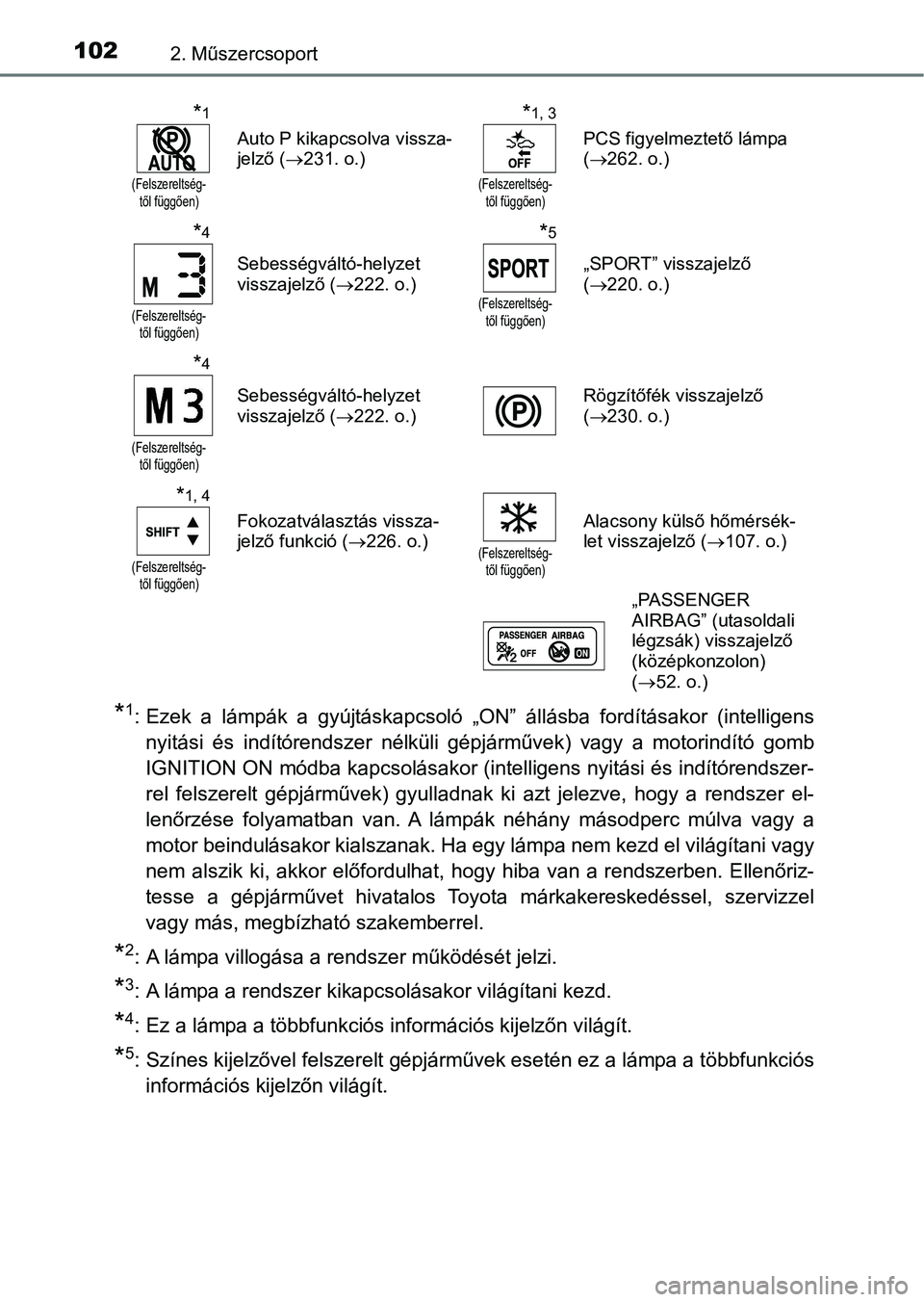

*1: Ezek a lámpák a gyújtáskapcsoló „ON” állásba fordításakor (intelligensnyitási és indítórendszer nélküli gépjárművek) vagy a motorindító gomb
IGNITION ON módba kapcsolásakor (intelligens nyitási és indítór endszer-
rel felszerelt gépjárművek) gyulladnak ki azt jelezve, hogy a r endszer el-
lenőrzése folyamatban van. A lámpák néhány másodperc múlva vagy a
motor beindulásakor kialszanak. Ha egy lámpa nem kezd el világí tani vagy
nem alszik ki, akkor előfordulhat, hogy hiba van a rendszerben. Ellenőriz-
tesse a gépjárművet hivatalos Toyota márkakereskedéssel, szervi zzel
vagy más, megbízható szakemberrel.
*2: A lámpa villogása a rendszer működését jelzi.
*3: A lámpa a rendszer kikapcsolásakor világítani kezd.
*4: Ez a lámpa a többfunkciós információs kijelzőn világít.
*5: Színes kijelzővel felszerelt gépjárművek esetén ez a lámpa a többfunkciós információs kijelzőn világít.
*1
(Felszereltség- től függően)
Auto P kikapcsolva vissza-
jelző ( 231. o.)
*1, 3
(Felszereltség-
től függően)
PCS figyelmeztető lámpa
( 262. o.)
*4
(Felszereltség-
től függően)
Sebességváltó-helyzet
visszajelző ( 222. o.)
*5
(Felszereltség-
től függően)
„SPORT” visszajelző
( 220. o.)
*4
(Felszereltség-
től függően)
Sebességváltó-helyzet
visszajelző ( 222. o.) Rögzítőfék visszajelző
(
 230. o.)
*1, 4
(Felszereltség-
től függően)
Fokozatválasztás vissza-
jelző funkció ( 226. o.)
(Felszereltség-
től függően)
Alacsony külső hőmérsék-
let visszajelző ( 107. o.)
„PASSENGER
AIRBAG” (utasoldali
légzsák) visszajelző
(középkonzolon)
( 52. o.)

1032. Műszercsoport
2
Műszercsoport

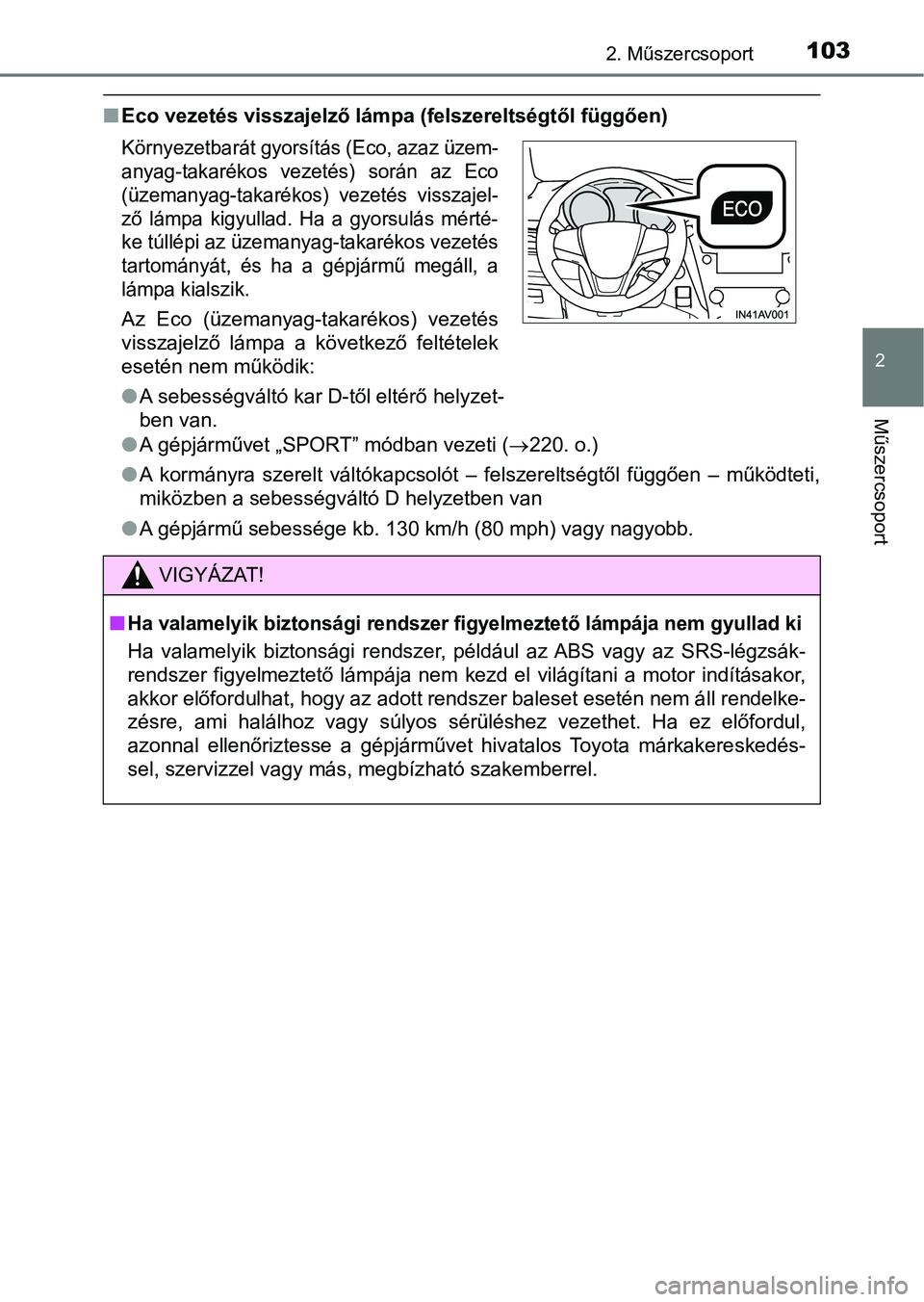

nEco vezetés visszajelző lámpa (felszereltségtől függően)
lA gépjárművet „SPORT” módban vezeti ( 220. o.)
l A kormányra szerelt váltókapcsolót – felszereltségtől függően – működteti,
miközben a sebességváltó D helyzetben van
l A gépjármű sebessége kb. 130 km/h (80 mph) vagy nagyobb.
Környezetbarát gyorsítás (Eco, azaz üzem-
anyag-takarékos vezetés) során az Eco
(üzemanyag-takarékos) vezetés visszajel-
ző lámpa kigyullad. Ha a gyorsulás mérté-
ke túllépi az üzemanyag-takarékos vezetés
tartományát, és ha a gépjármű megáll, a
lámpa kialszik.
Az Eco (üzemanyag-takarékos) vezetés
visszajelző lámpa a következő feltételek
esetén nem működik:
lA sebességváltó kar D-től eltérő helyzet-
ben van.
VIGYÁZAT!
nHa valamelyik biztonsági rendszer figyelmeztető lámpája nem gyu llad ki
Ha valamelyik biztonsági rendszer, például az ABS vagy az SRS-légzsák-
rendszer figyelmeztető lámpája nem kezd el világítani a motor indításakor,
akkor előfordulhat, hogy az adott rendszer baleset esetén nem á ll rendelke-
zésre, ami halálhoz vagy súlyos sérüléshez vezethet. Ha ez előf ordul,
azonnal ellenőriztesse a gépjárművet hivatalos Toyota márkakere skedés-
sel, szervizzel vagy más, megbízható szakemberrel.

1042. Műszercsoport

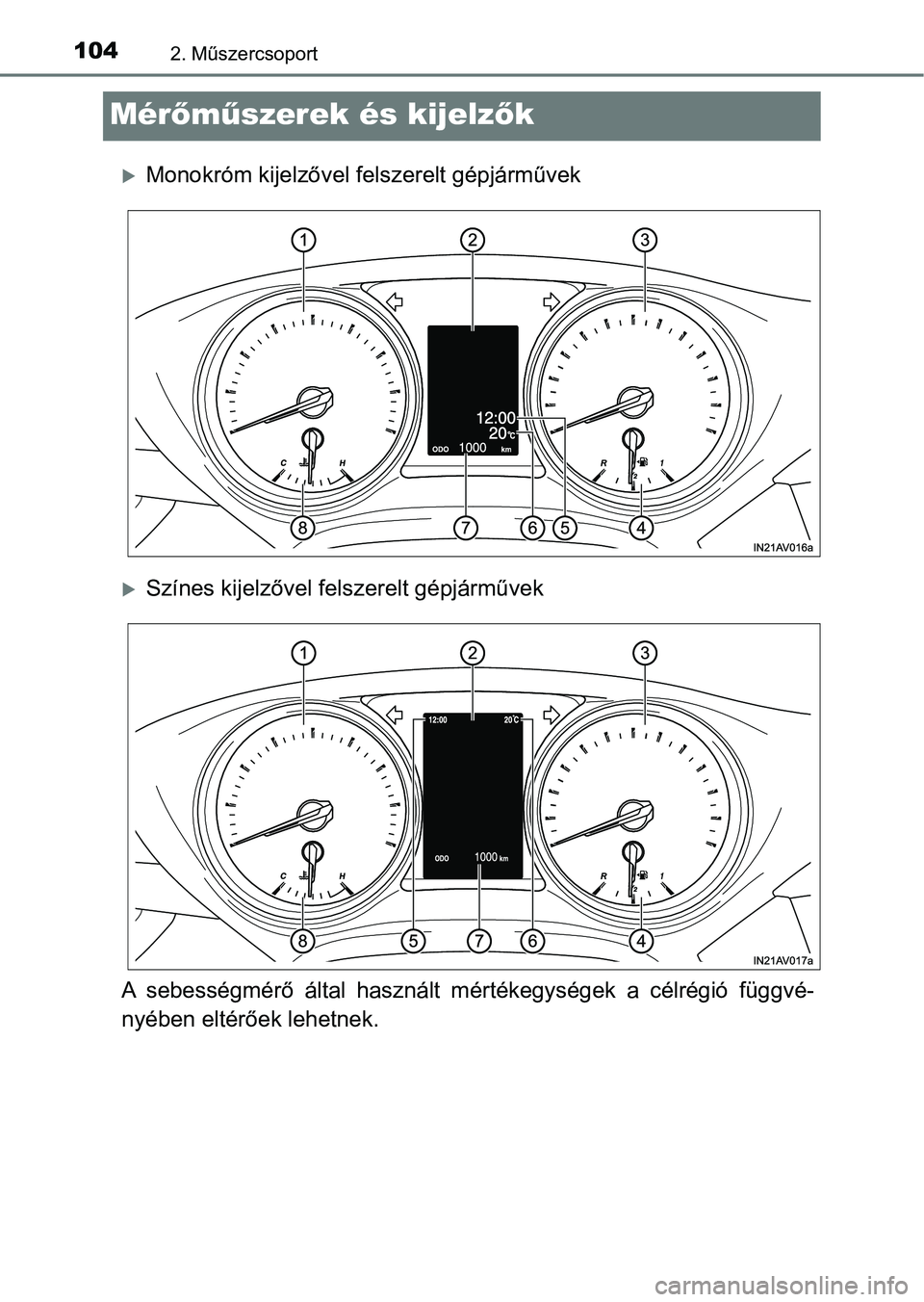

Mérőm űszerek és kijelz ők
Monokróm kijelzővel fe lszerelt gépjárművek
Színes kijelzővel felszerelt gépjárművek
A sebességmérő által használt mértékegységek a célrégió függvé-
nyében eltérőek lehetnek.
