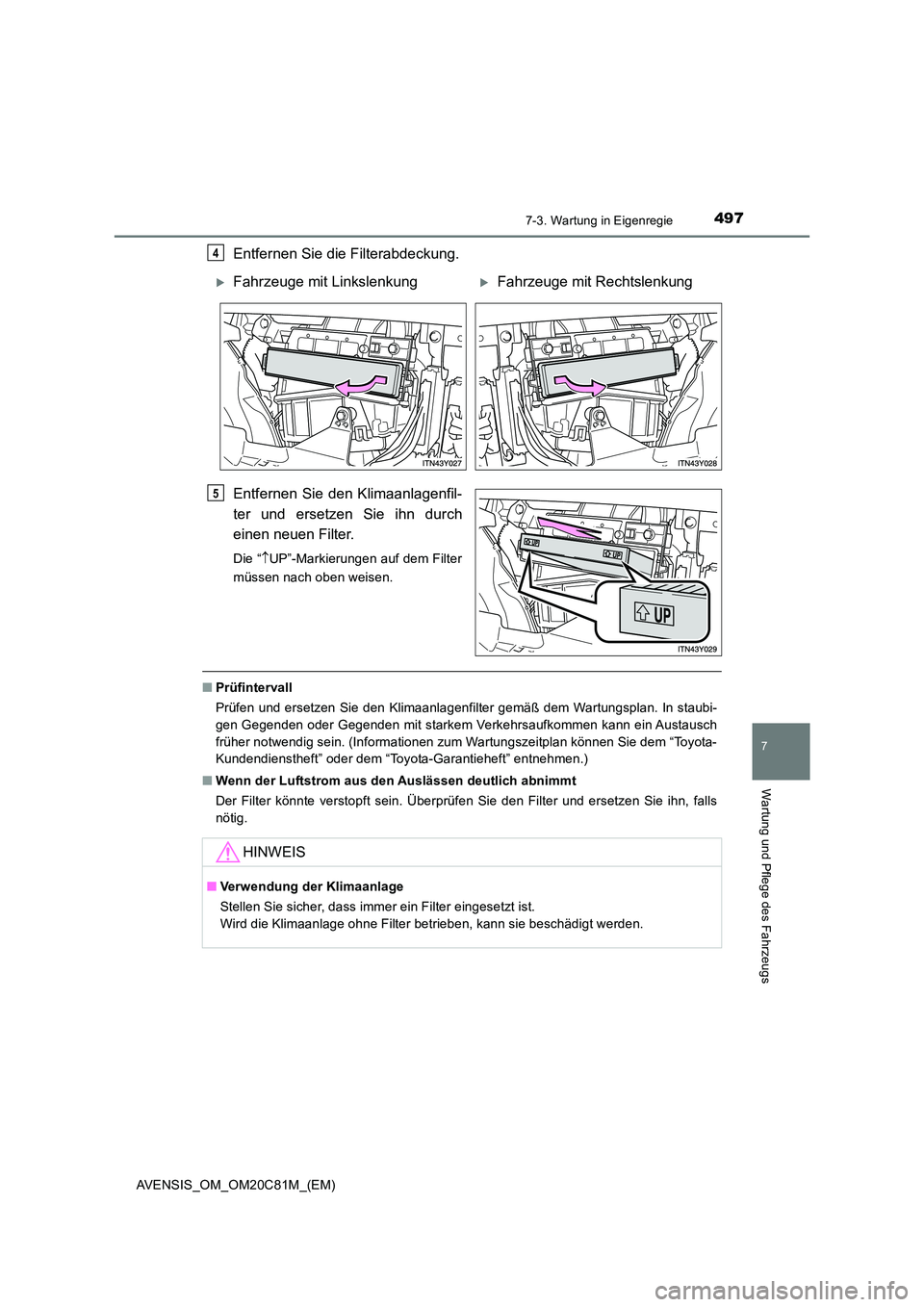

4977-3. Wartung in Eigenregie
AVENSIS_OM_OM20C81M_(EM)
7
Wartung und Pflege des Fahrzeugs
Entfernen Sie die Filterabdeckung.
Entfernen Sie den Klimaanlagenfil-
ter und ersetzen Sie ihn durch
einen neuen Filter.
Die “ UP”-Markierungen auf dem Filter
müssen nach oben weisen.
■ Prüfintervall
Prüfen und ersetzen Sie den Klimaanlagenfilter gemäß dem Wartungsplan. In staubi-
gen Gegenden oder Gegenden mit starkem Verkehrsaufkommen kann ein Austausch
früher notwendig sein. (Informationen zum Wartungszeitplan können Sie dem “Toyota-
Kundendienstheft” oder dem “Toyota-Garantieheft” entnehmen.)
■ Wenn der Luftstrom aus den Auslässen deutlich abnimmt
Der Filter könnte verstopft sein. Überprüfen Sie den Filter und ersetzen Sie ihn, falls
nötig.
4
Fahrzeuge mit LinkslenkungFahrzeuge mit Rechtslenkung
5
HINWEIS
■ Verwendung der Klimaanlage
Stellen Sie sicher, dass immer ein Filter eingesetzt ist.
Wird die Klimaanlage ohne Filter betrieben, kann sie beschädigt werden.

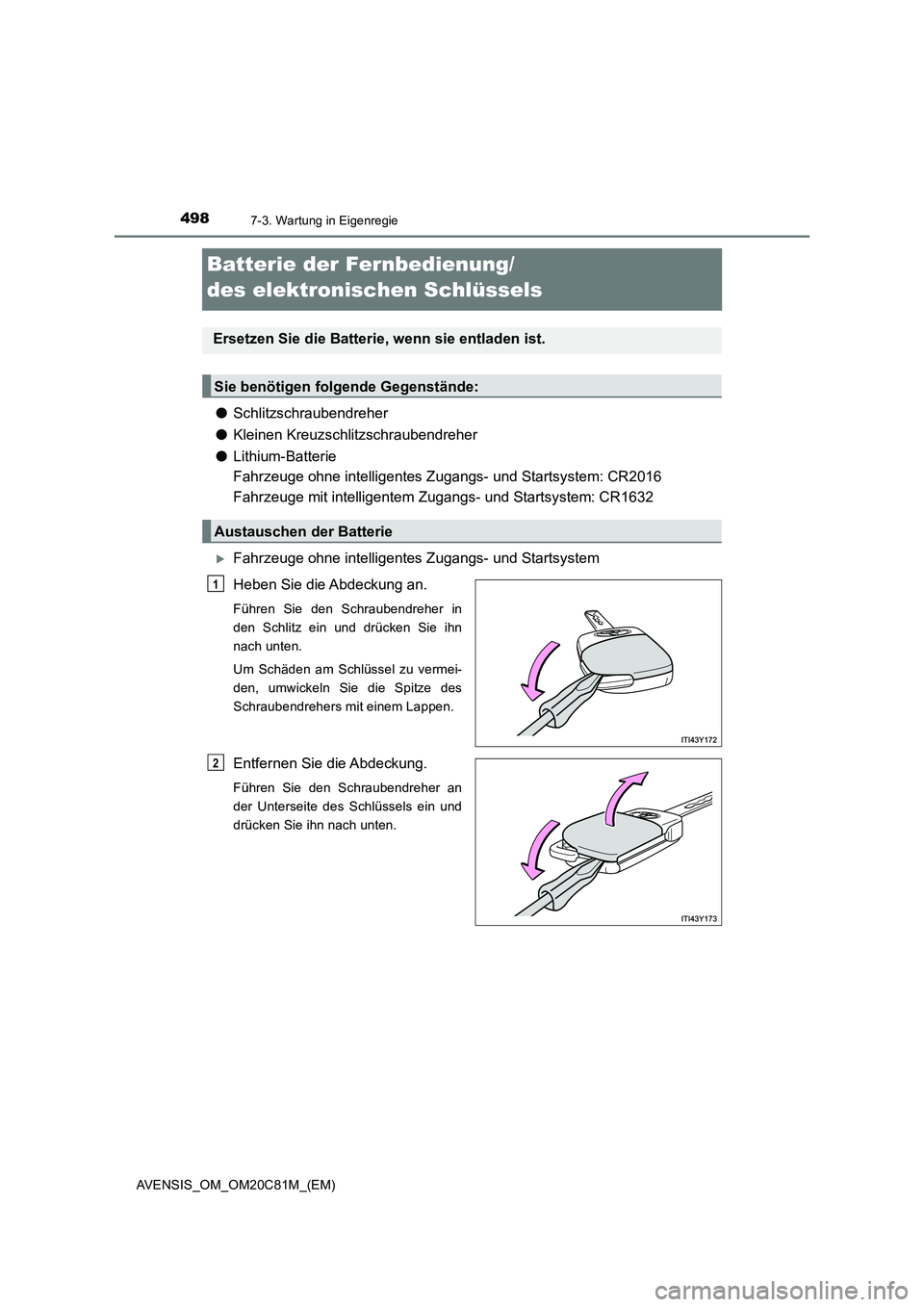

4987-3. Wartung in Eigenregie
AVENSIS_OM_OM20C81M_(EM)
Batterie der Fernbedienung/
des elektronischen Schlüssels
●Schlitzschraubendreher
●Kleinen Kreuzschlitzschraubendreher
●Lithium-Batterie
Fahrzeuge ohne intelligentes Zugangs- und Startsystem: CR2016
Fahrzeuge mit intelligentem Zugangs- und Startsystem: CR1632
Fahrzeuge ohne intelligentes Zugangs- und Startsystem
Heben Sie die Abdeckung an.
Führen Sie den Schraubendreher in
den Schlitz ein und drücken Sie ihn
nach unten.
Um Schäden am Schlüssel zu vermei-
den, umwickeln Sie die Spitze des
Schraubendrehers mit einem Lappen.
Entfernen Sie die Abdeckung.
Führen Sie den Schraubendreher an
der Unterseite des Schlüssels ein und
drücken Sie ihn nach unten.
Ersetzen Sie die Batterie, wenn sie entladen ist.
Sie benötigen folgende Gegenstände:
Austauschen der Batterie
1
2

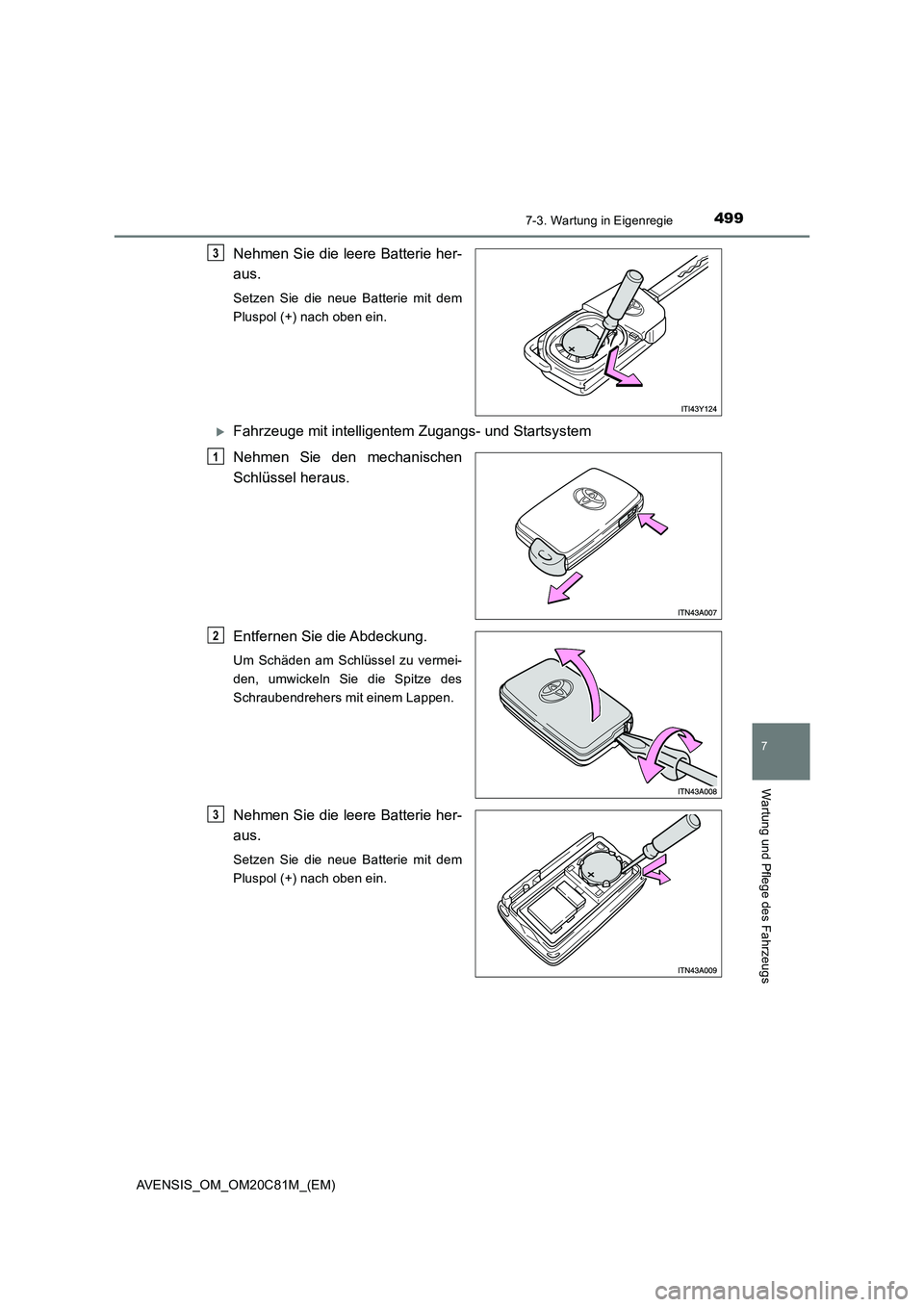

4997-3. Wartung in Eigenregie
AVENSIS_OM_OM20C81M_(EM)
7
Wartung und Pflege des Fahrzeugs
Nehmen Sie die leere Batterie her-
aus.
Setzen Sie die neue Batterie mit dem
Pluspol (+) nach oben ein.
Fahrzeuge mit intelligentem Zugangs- und Startsystem
Nehmen Sie den mechanischen
Schlüssel heraus.
Entfernen Sie die Abdeckung.
Um Schäden am Schlüssel zu vermei-
den, umwickeln Sie die Spitze des
Schraubendrehers mit einem Lappen.
Nehmen Sie die leere Batterie her-
aus.
Setzen Sie die neue Batterie mit dem
Pluspol (+) nach oben ein.
3
1
2
3

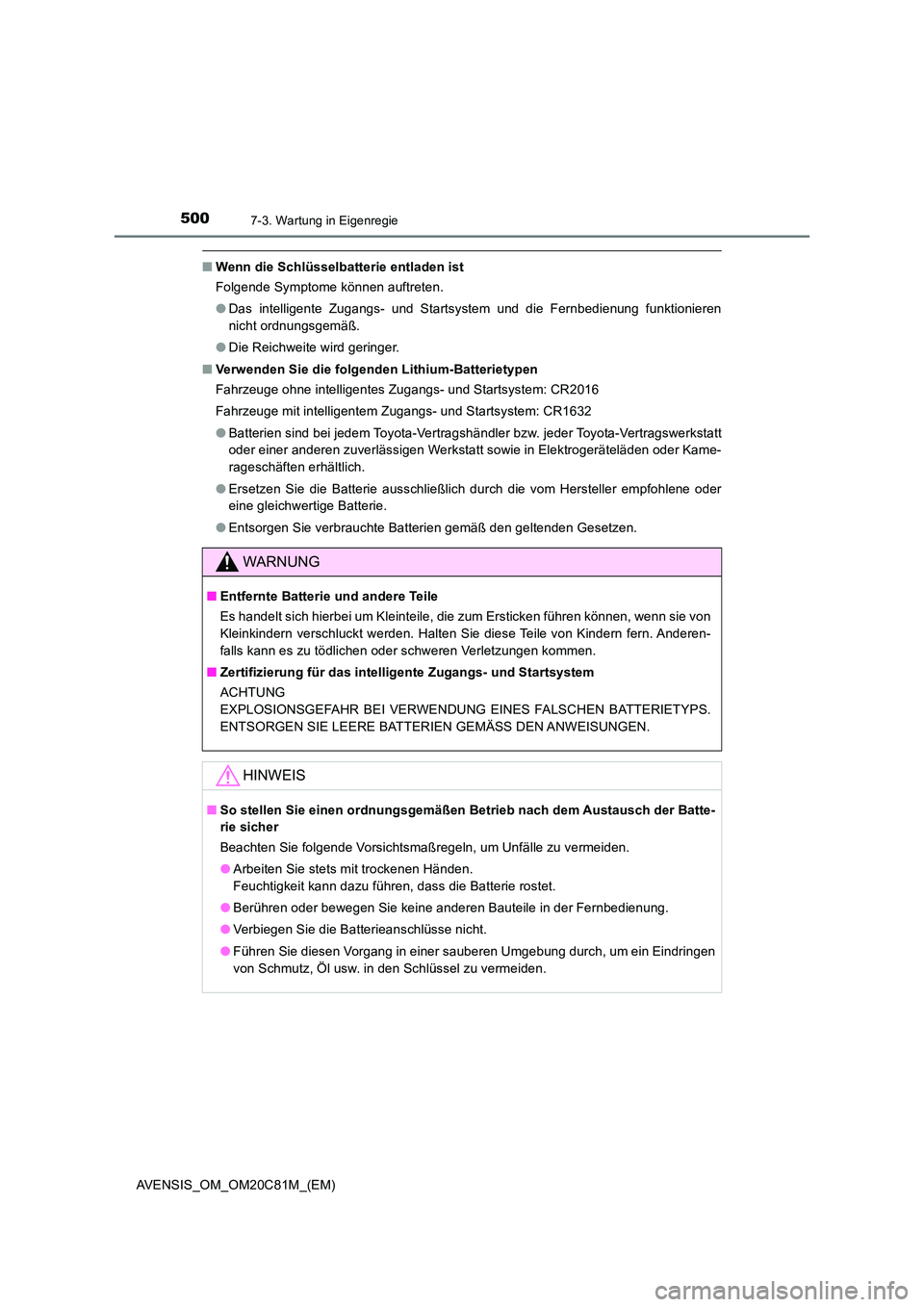

5007-3. Wartung in Eigenregie
AVENSIS_OM_OM20C81M_(EM)
■Wenn die Schlüsselbatterie entladen ist
Folgende Symptome können auftreten.
● Das intelligente Zugangs- und Startsystem und die Fernbedienung funktionieren
nicht ordnungsgemäß.
● Die Reichweite wird geringer.
■ Verwenden Sie die folgenden Lithium-Batterietypen
Fahrzeuge ohne intelligentes Zugangs- und Startsystem: CR2016
Fahrzeuge mit intelligentem Zugangs- und Startsystem: CR1632
● Batterien sind bei jedem Toyota-Vertragshändler bzw. jeder Toyota-Vertragswerkstatt
oder einer anderen zuverlässigen Werkstatt sowie in Elektrogeräteläden oder Kame-
rageschäften erhältlich.
● Ersetzen Sie die Batterie ausschließlich durch die vom Hersteller empfohlene oder
eine gleichwertige Batterie.
● Entsorgen Sie verbrauchte Batterien gemäß den geltenden Gesetzen.
WARNUNG
■Entfernte Batterie und andere Teile
Es handelt sich hierbei um Kleinteile, die zum Ersticken führen können, wenn sie von
Kleinkindern verschluckt werden. Halten Sie diese Teile von Kindern fern. Anderen-
falls kann es zu tödlichen oder schweren Verletzungen kommen.
■ Zertifizierung für das intelligente Zugangs- und Startsystem
ACHTUNG
EXPLOSIONSGEFAHR BEI VERWENDUNG EINES FALSCHEN BATTERIETYPS.
ENTSORGEN SIE LEERE BATTERIEN GEMÄSS DEN ANWEISUNGEN.
HINWEIS
■ So stellen Sie einen ordnungsgemäßen Betrieb nach dem Austausch der Batte-
rie sicher
Beachten Sie folgende Vorsichtsmaßregeln, um Unfälle zu vermeiden.
● Arbeiten Sie stets mit trockenen Händen.
Feuchtigkeit kann dazu führen, dass die Batterie rostet.
● Berühren oder bewegen Sie keine anderen Bauteile in der Fernbedienung.
● Verbiegen Sie die Batterieanschlüsse nicht.
● Führen Sie diesen Vorgang in einer sauberen Umgebung durch, um ein Eindringen
von Schmutz, Öl usw. in den Schlüssel zu vermeiden.

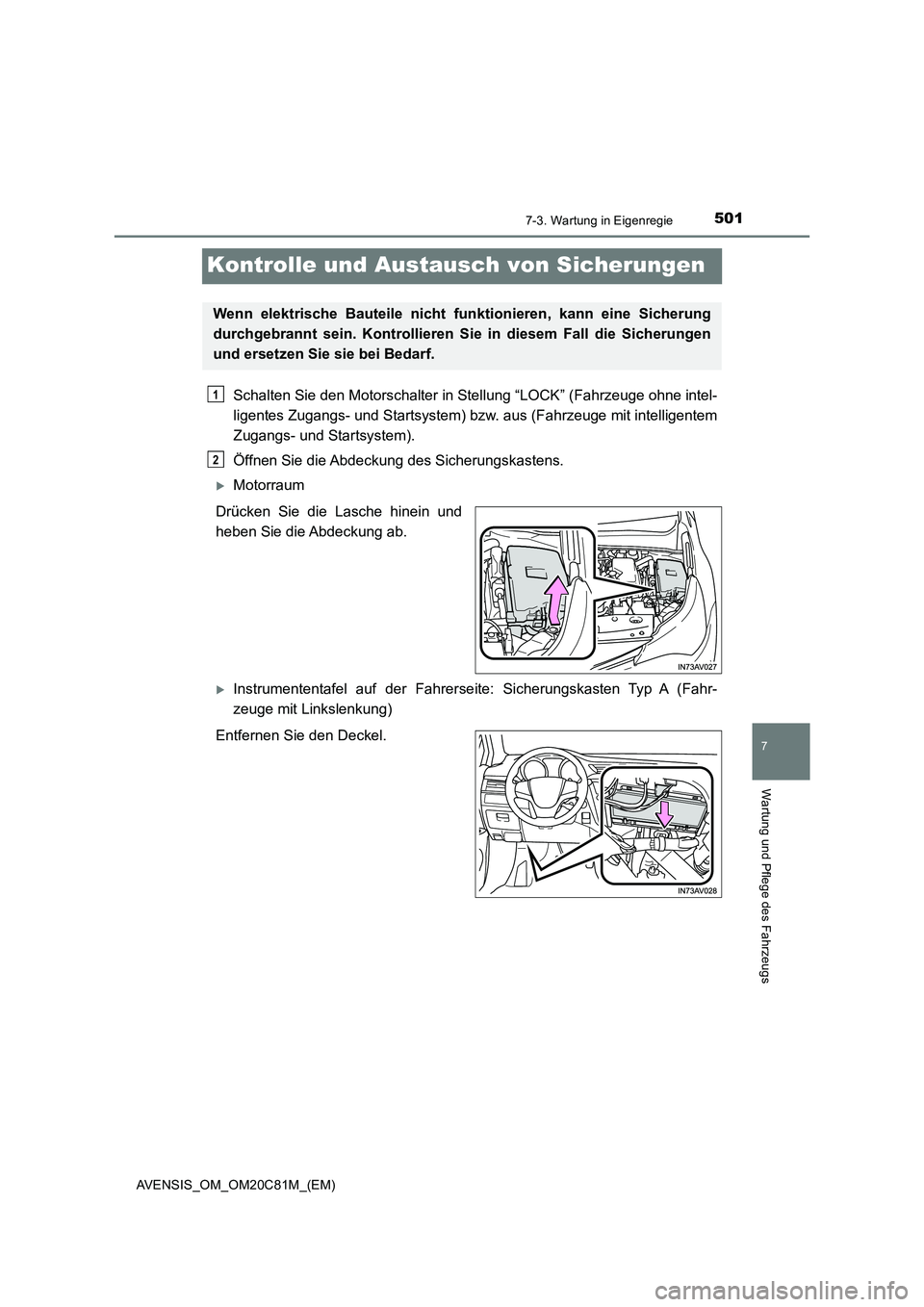

5017-3. Wartung in Eigenregie
AVENSIS_OM_OM20C81M_(EM)
7
Wartung und Pflege des Fahrzeugs
Kontrolle und Austausch von Sicherungen
Schalten Sie den Motorschalter in Stellung “LOCK” (Fahrzeuge ohne intel-
ligentes Zugangs- und Startsystem) bzw. aus (Fahrzeuge mit intelligentem
Zugangs- und Startsystem).
Öffnen Sie die Abdeckung des Sicherungskastens.
Motorraum
Drücken Sie die Lasche hinein und
heben Sie die Abdeckung ab.
Instrumententafel auf der Fahrerseite: Sicherungskasten Typ A (Fahr-
zeuge mit Linkslenkung)
Entfernen Sie den Deckel.
Wenn elektrische Bauteile nicht funktionieren, kann eine Sicherung
durchgebrannt sein. Kontrollieren Sie in diesem Fall die Sicherungen
und ersetzen Sie sie bei Bedarf.
1
2

5027-3. Wartung in Eigenregie
AVENSIS_OM_OM20C81M_(EM)
Instrumententafel auf der Fahrerseite: Sicherungskasten Typ B (Fahr-
zeuge mit Linkslenkung)
Entfernen Sie das Münzfach.
Instrumententafel auf der Beifahrerseite: Sicherungskasten Typ A (Fahr-
zeuge mit Rechtslenkung)
Entfernen Sie die Abdeckung.
Entfernen Sie den Deckel.

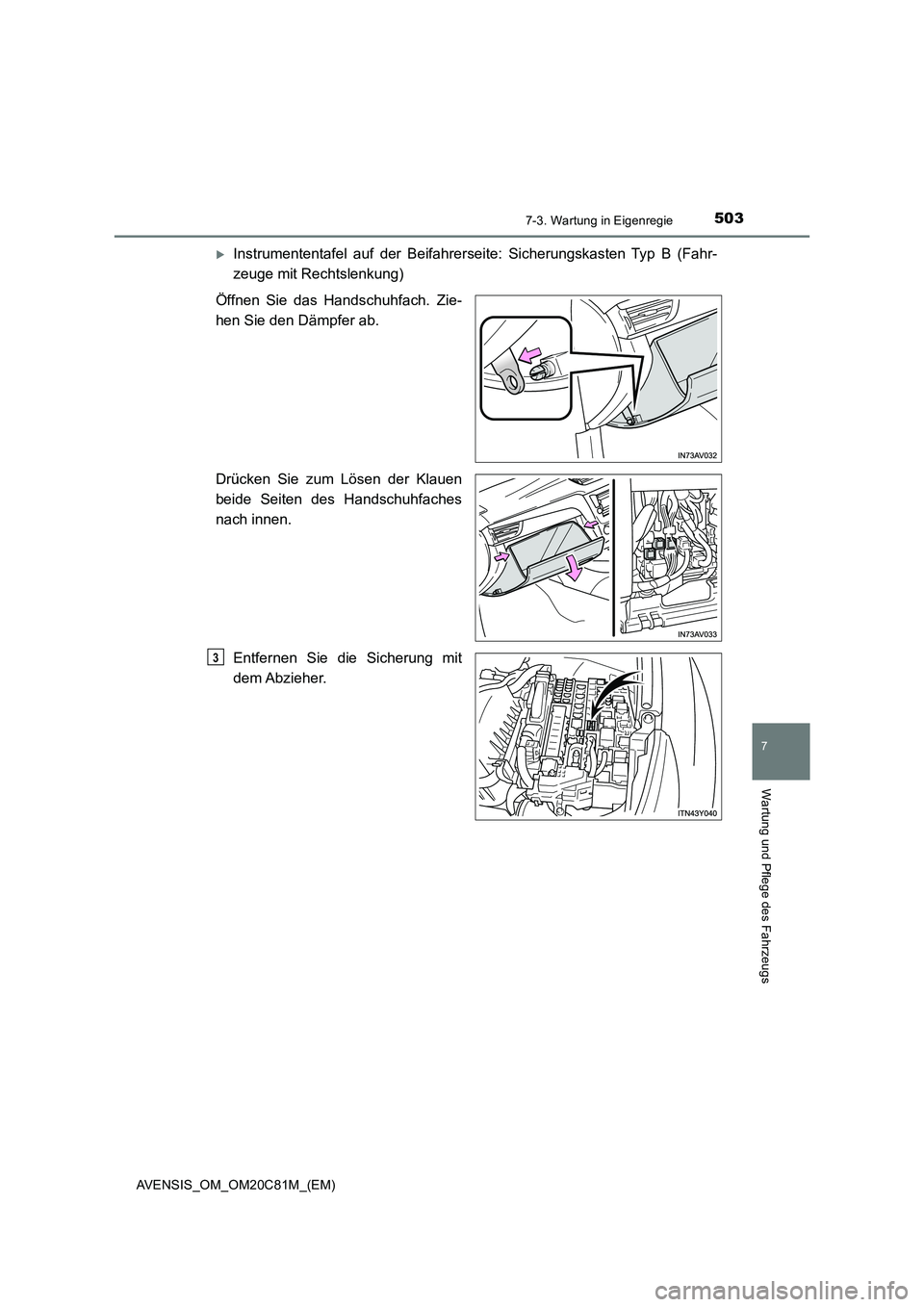

5037-3. Wartung in Eigenregie
AVENSIS_OM_OM20C81M_(EM)
7
Wartung und Pflege des Fahrzeugs
Instrumententafel auf der Beifahrerseite: Sicherungskasten Typ B (Fahr-
zeuge mit Rechtslenkung)
Öffnen Sie das Handschuhfach. Zie-
hen Sie den Dämpfer ab.
Drücken Sie zum Lösen der Klauen
beide Seiten des Handschuhfaches
nach innen.
Entfernen Sie die Sicherung mit
dem Abzieher.
3

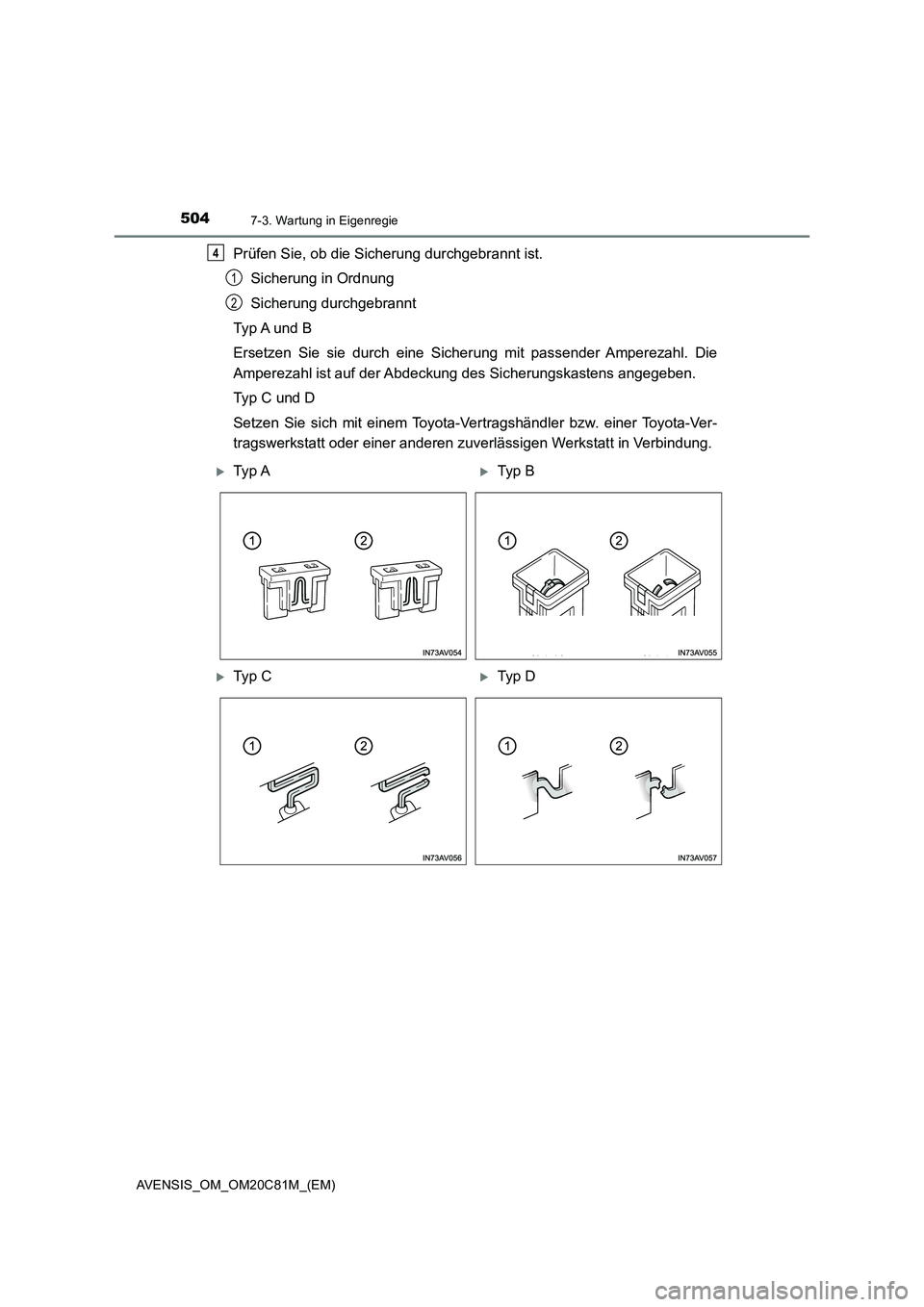

5047-3. Wartung in Eigenregie
AVENSIS_OM_OM20C81M_(EM)
Prüfen Sie, ob die Sicherung durchgebrannt ist.
Sicherung in Ordnung
Sicherung durchgebrannt
Typ A und B
Ersetzen Sie sie durch eine Sicherung mit passender Amperezahl. Die
Amperezahl ist auf der Abdeckung des Sicherungskastens angegeben.
Typ C und D
Setzen Sie sich mit einem Toyota-Vertragshändler bzw. einer Toyota-Ver-
tragswerkstatt oder einer anderen zuverlässigen Werkstatt in Verbindung.4
1
2
Ty p ATyp B
Ty p CTyp D
