2018 Peugeot 508 Manuale del proprietario (in Italian)

175

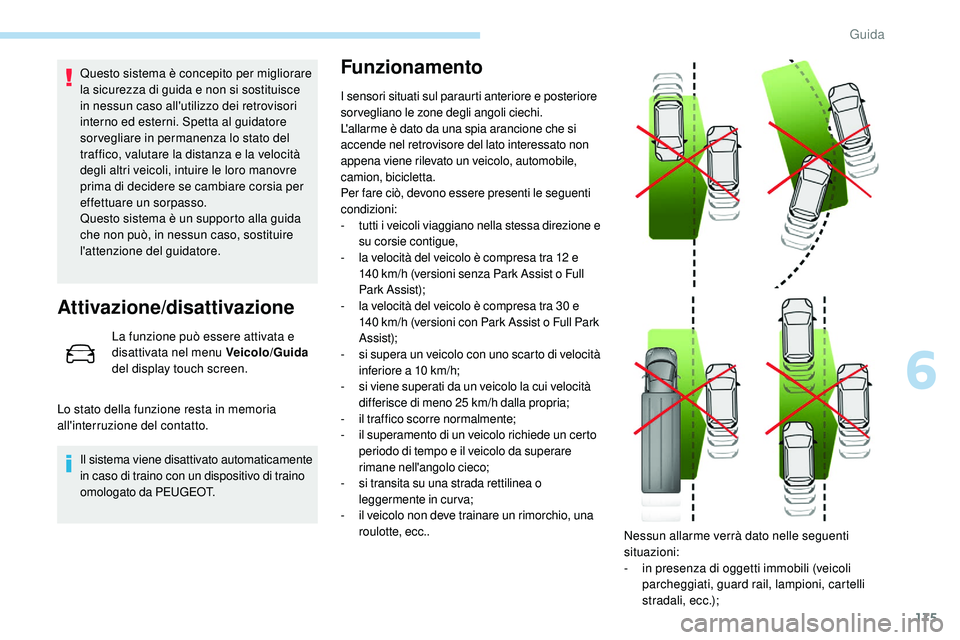

Questo sistema è concepito per migliorare
la sicurezza di guida e non si sostituisce
in nessun caso all'utilizzo dei retrovisori
interno ed esterni. Spetta al guidatore
sor vegliare in permanenza lo stato del
traffico, valutare la distanza e la velocità
degli altri veicoli, intuire le loro manovre
prima di decidere se cambiare corsia per
effettuare un sorpasso.
Questo sistema è un supporto alla guida
che non può, in nessun caso, sostituire
l'attenzione del guidatore.
Attivazione/disattivazione
La funzione può essere attivata e
disattivata nel menu Veicolo/Guida
del display touch screen.
Lo stato della funzione resta in memoria
all'interruzione del contatto. Il sistema viene disattivato automaticamente
in caso di traino con un dispositivo di traino
omologato da PEUGEOT.
Funzionamento
I sensori situati sul paraurti anteriore e posteriore
sor vegliano le zone degli angoli ciechi.
L'allarme è dato da una spia arancione che si
accende nel retrovisore del lato interessato non
appena viene rilevato un veicolo, automobile,
camion, bicicletta.
Per fare ciò, devono essere presenti le seguenti
condizioni:
-

t
utti i veicoli viaggiano nella stessa direzione e
su corsie contigue,
-

l
a velocità del veicolo è compresa tra 12 e
140
km/h (versioni senza Park Assist o Full
Park Assist);
-

l
a velocità del veicolo è compresa tra 30 e
140
km/h (versioni con Park Assist o Full Park
Assist);
-

s
i supera un veicolo con uno scarto di velocità
inferiore a 10
km/h;
-

s
i viene superati da un veicolo la cui velocità
differisce di meno 25
km/h dalla propria;
-

i
l traffico scorre normalmente;
-

i
l superamento di un veicolo richiede un certo
periodo di tempo e il veicolo da superare
rimane nell'angolo cieco;
-

s
i transita su una strada rettilinea o
leggermente in cur va;
-

i
l veicolo non deve trainare un rimorchio, una
roulotte, ecc.. Nessun allarme verrà dato nelle seguenti
situazioni:
-

i
n presenza di oggetti immobili (veicoli
parcheggiati, guard rail, lampioni, cartelli
stradali, ecc.);
6
Guida

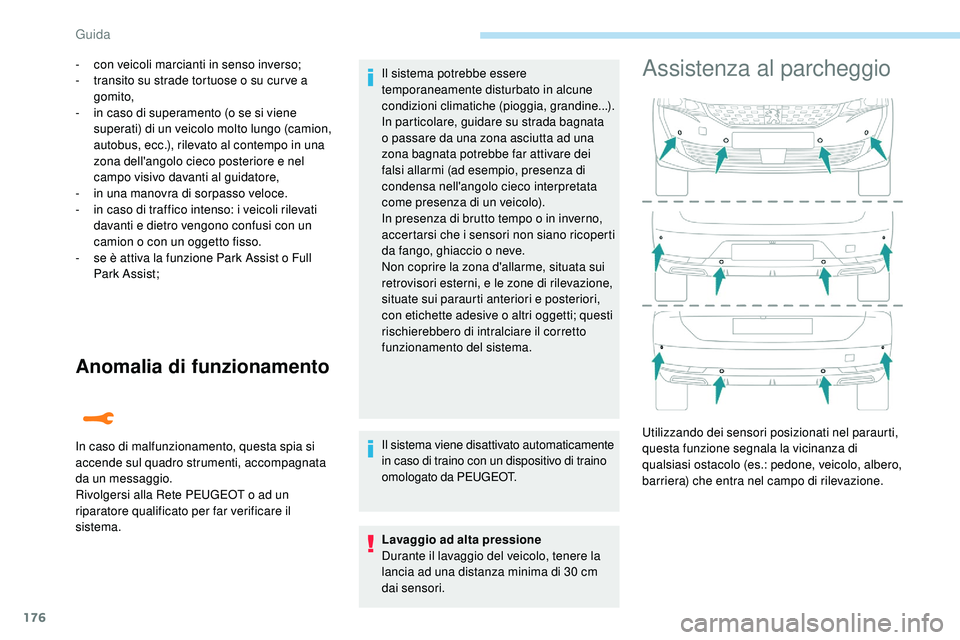

176
Anomalia di funzionamento
- con veicoli marcianti in senso inverso;
- t ransito su strade tortuose o su cur ve a
gomito,
-

i
n caso di superamento (o se si viene
superati) di un veicolo molto lungo (camion,
autobus, ecc.), rilevato al contempo in una
zona dell'angolo cieco posteriore e nel
campo visivo davanti al guidatore,
-

i
n una manovra di sorpasso veloce.
-

i
n caso di traffico intenso: i veicoli rilevati
davanti e dietro vengono confusi con un
camion o con un oggetto fisso.
-

s
e è attiva la funzione Park Assist o Full
Park Assist;
In caso di malfunzionamento, questa spia si
accende sul quadro strumenti, accompagnata
da un messaggio.
Rivolgersi alla Rete PEUGEOT o ad un
riparatore qualificato per far verificare il
sistema. Il sistema potrebbe essere
temporaneamente disturbato in alcune
condizioni climatiche (pioggia, grandine...).
In particolare, guidare su strada bagnata
o passare da una zona asciutta ad una
zona bagnata potrebbe far attivare dei
falsi allarmi (ad esempio, presenza di
condensa nell'angolo cieco interpretata
come presenza di un veicolo).
In presenza di brutto tempo o in inverno,
accertarsi che i sensori non siano ricoperti
da fango, ghiaccio o neve.
Non coprire la zona d'allarme, situata sui
retrovisori esterni, e le zone di rilevazione,
situate sui paraurti anteriori e posteriori,
con etichette adesive o altri oggetti; questi
rischierebbero di intralciare il corretto
funzionamento del sistema.
Il sistema viene disattivato automaticamente
in caso di traino con un dispositivo di traino
omologato da PEUGEOT.
Lavaggio ad alta pressione
Durante il lavaggio del veicolo, tenere la
lancia ad una distanza minima di 30 cm
dai sensori.Assistenza al parcheggio
Utilizzando dei sensori posizionati nel paraurti,
questa funzione segnala la vicinanza di
qualsiasi ostacolo (es.: pedone, veicolo, albero,
barriera) che entra nel campo di rilevazione.
Guida

177

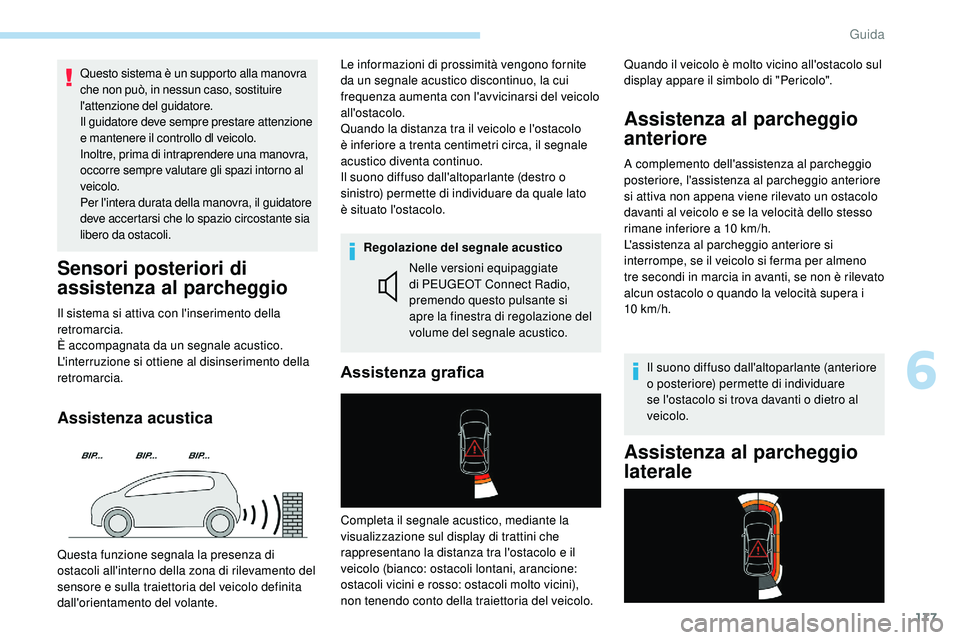

Questo sistema è un supporto alla manovra
che non può, in nessun caso, sostituire
l'attenzione del guidatore.
Il guidatore deve sempre prestare attenzione
e mantenere il controllo dl veicolo.
Inoltre, prima di intraprendere una manovra,
occorre sempre valutare gli spazi intorno al
veicolo.
Per l'intera durata della manovra, il guidatore
deve accertarsi che lo spazio circostante sia
libero da ostacoli.
Sensori posteriori di
assistenza al parcheggio
Il sistema si attiva con l'inserimento della
retromarcia.
È accompagnata da un segnale acustico.
L'interruzione si ottiene al disinserimento della
retromarcia.
Assistenza acustica
Le informazioni di prossimità vengono fornite
da un segnale acustico discontinuo, la cui
frequenza aumenta con l'avvicinarsi del veicolo
all'ostacolo.
Quando la distanza tra il veicolo e l'ostacolo
è inferiore a trenta centimetri circa, il segnale
acustico diventa continuo.
Il suono diffuso dall'altoparlante (destro o
sinistro) permette di individuare da quale lato
è situato l'ostacolo. Regolazione del segnale acustico Nelle versioni equipaggiate
di PEUGEOT Connect Radio,
premendo questo pulsante si
apre la finestra di regolazione del
volume del segnale acustico. Quando il veicolo è molto vicino all'ostacolo sul
display appare il simbolo di "Pericolo".
Assistenza al parcheggio
anteriore
A complemento dell'assistenza al parcheggio
posteriore, l'assistenza al parcheggio anteriore
si attiva non appena viene rilevato un ostacolo
davanti al veicolo e se la velocità dello stesso
rimane inferiore a 10 km/h.
L'assistenza al parcheggio anteriore si
interrompe, se il veicolo si ferma per almeno
tre secondi in marcia in avanti, se non è rilevato
alcun ostacolo o quando la velocità supera i
10 km/h.
Il suono diffuso dall'altoparlante (anteriore
o posteriore) permette di individuare
se l'ostacolo si trova davanti o dietro al
veicolo.
Assistenza al parcheggio
laterale
Assistenza grafica
Questa funzione segnala la presenza di
ostacoli all'interno della zona di rilevamento del
sensore e sulla traiettoria del veicolo definita
dall'orientamento del volante. Completa il segnale acustico, mediante la
visualizzazione sul display di trattini che
rappresentano la distanza tra l'ostacolo e il
veicolo (bianco: ostacoli lontani, arancione:
ostacoli vicini e rosso: ostacoli molto vicini),
non tenendo conto della traiettoria del veicolo.
6
Guida

178

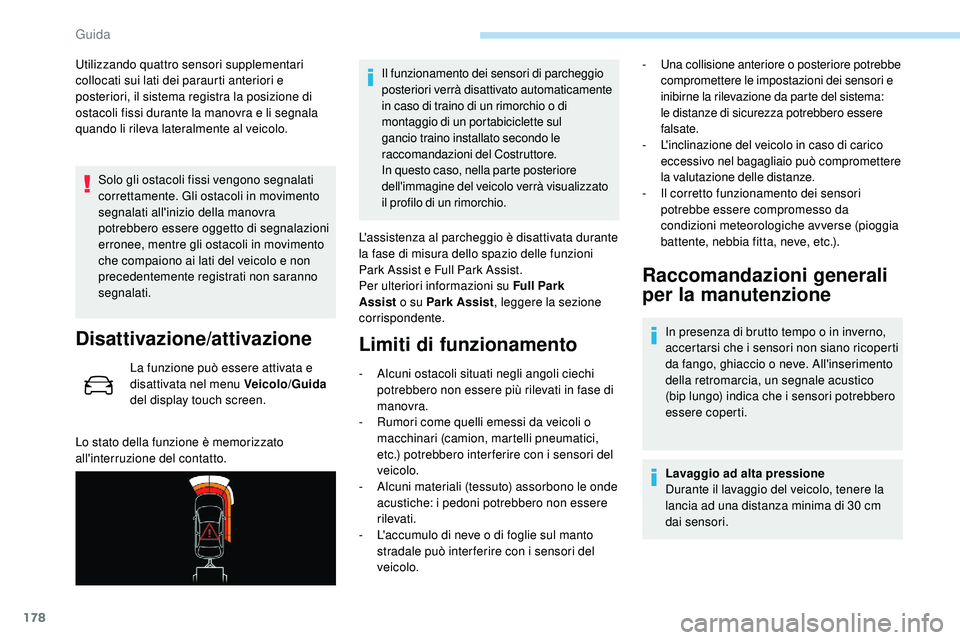

Utilizzando quattro sensori supplementari
collocati sui lati dei paraurti anteriori e
posteriori, il sistema registra la posizione di
ostacoli fissi durante la manovra e li segnala
quando li rileva lateralmente al veicolo.Solo gli ostacoli fissi vengono segnalati
correttamente. Gli ostacoli in movimento
segnalati all'inizio della manovra
potrebbero essere oggetto di segnalazioni
erronee, mentre gli ostacoli in movimento
che compaiono ai lati del veicolo e non
precedentemente registrati non saranno
segnalati.
Disattivazione/attivazione
La funzione può essere attivata e
disattivata nel menu Veicolo/Guida
del display touch screen.
Lo stato della funzione è memorizzato
all'interruzione del contatto. Il funzionamento dei sensori di parcheggio
posteriori verrà disattivato automaticamente
in caso di traino di un rimorchio o di
montaggio di un portabiciclette sul
gancio traino installato secondo le
raccomandazioni del Costruttore.
In questo caso, nella parte posteriore
dell'immagine del veicolo verrà visualizzato
il profilo di un rimorchio.
L'assistenza al parcheggio è disattivata durante
la fase di misura dello spazio delle funzioni
Park Assist e Full Park Assist.
Per ulteriori informazioni su Full Park
Assist o su Park Assist , leggere la sezione
corrispondente.
Limiti di funzionamento
- Alcuni ostacoli situati negli angoli ciechi potrebbero non essere più rilevati in fase di
manovra.
-

R
umori come quelli emessi da veicoli o
macchinari (camion, martelli pneumatici,
etc.) potrebbero inter ferire con i sensori del
veicolo.
-

A
lcuni materiali (tessuto) assorbono le onde
acustiche: i pedoni potrebbero non essere
rilevati.
-

L
'accumulo di neve o di foglie sul manto
stradale può inter ferire con i sensori del
veicolo.
Raccomandazioni generali
per la manutenzione
In presenza di brutto tempo o in inverno,
accertarsi che i sensori non siano ricoperti
da fango, ghiaccio o neve. All'inserimento
della retromarcia, un segnale acustico
(bip lungo) indica che i sensori potrebbero
essere coperti.
Lavaggio ad alta pressione
Durante il lavaggio del veicolo, tenere la
lancia ad una distanza minima di 30 cm
dai sensori.
-

U
na collisione anteriore o posteriore potrebbe
compromettere le impostazioni dei sensori e
inibirne la rilevazione da parte del sistema:
le distanze di sicurezza potrebbero essere
falsate.
-

L
'inclinazione del veicolo in caso di carico
eccessivo nel bagagliaio può compromettere
la valutazione delle distanze.
-

I

l corretto funzionamento dei sensori
potrebbe essere compromesso da
condizioni meteorologiche avverse (pioggia
battente, nebbia fitta, neve, etc.).
Guida

179

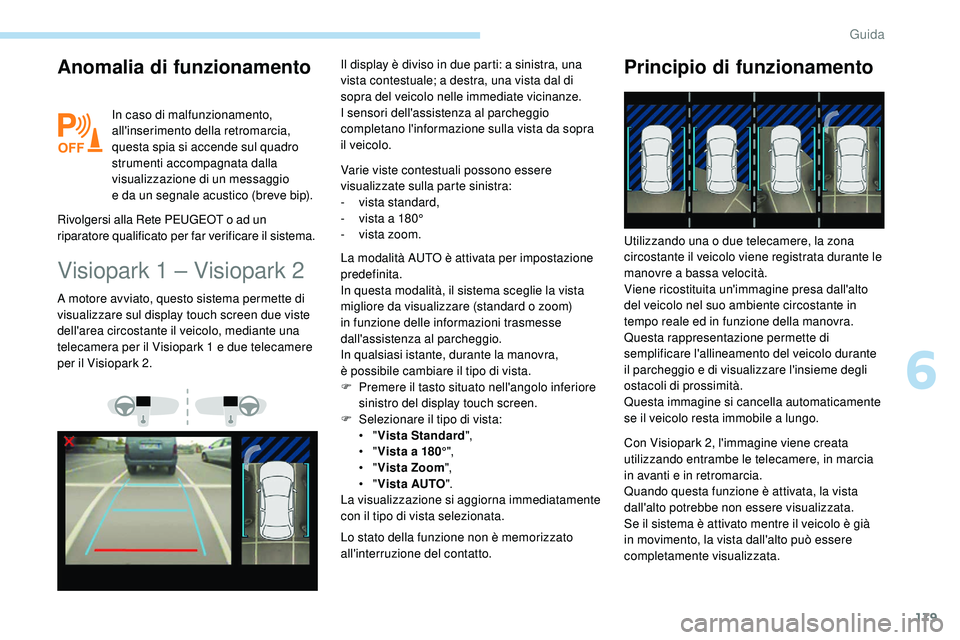

Anomalia di funzionamento
In caso di malfunzionamento,
all'inserimento della retromarcia,
questa spia si accende sul quadro
strumenti accompagnata dalla
visualizzazione di un messaggio
e da un segnale acustico (breve bip).
Rivolgersi alla Rete PEUGEOT o ad un
riparatore qualificato per far verificare il sistema.
Visiopark 1 – Visiopark 2
Varie viste contestuali possono essere
visualizzate sulla parte sinistra:
-
vis

ta standard,
-

v
ista a 180°
-

v
ista zoom.
A motore avviato, questo sistema permette di
visualizzare sul display touch screen due viste
dell'area circostante il veicolo, mediante una
telecamera per il Visiopark 1 e due telecamere
per il Visiopark 2. Il display è diviso in due parti: a sinistra, una
vista contestuale; a destra, una vista dal di
sopra del veicolo nelle immediate vicinanze.
I sensori dell'assistenza al parcheggio
completano l'informazione sulla vista da sopra
il veicolo.
La modalità AUTO è attivata per impostazione
predefinita.
In questa modalità, il sistema sceglie la vista
migliore da visualizzare (standard o zoom)
in funzione delle informazioni trasmesse
dall'assistenza al parcheggio.
In qualsiasi istante, durante la manovra,
è


possibile cambiare il tipo di vista.
F

P
remere il tasto situato nell'angolo inferiore
sinistro del display touch screen.
F

S
elezionare il tipo di vista:
•
"Vista Standard ",
•
"Vista a 180° ",
•
"Vista Zoom ",
•
"Vista AUTO ".
La visualizzazione si aggiorna immediatamente
con il tipo di vista selezionata.
Lo stato della funzione non è memorizzato
all'interruzione del contatto.
Principio di funzionamento
Con Visiopark 2, l'immagine viene creata
utilizzando entrambe le telecamere, in marcia
in avanti e in retromarcia.
Quando questa funzione è attivata, la vista
dall'alto potrebbe non essere visualizzata.
Se il sistema è attivato mentre il veicolo è già
in movimento, la vista dall'alto può essere
completamente visualizzata. Utilizzando una o due telecamere, la zona
circostante il veicolo viene registrata durante le
manovre a bassa velocità.
Viene ricostituita un'immagine presa dall'alto
del veicolo nel suo ambiente circostante in
tempo reale ed in funzione della manovra.
Questa rappresentazione permette di
semplificare l'allineamento del veicolo durante
il parcheggio e di visualizzare l'insieme degli
ostacoli di prossimità.
Questa immagine si cancella automaticamente
se il veicolo resta immobile a lungo.
6
Guida

180
Questo sistema è un supporto visivo
che non può, in alcun caso, sostituire
l'attenzione del guidatore.
Le immagini fornite dalla o dalle telecamere
possono essere deformate dal rilievo.
La presenza di zone d'ombra, in caso
di soleggiamento o di condizioni di luce
insufficienti, può oscurare l'immagine e
ridurre il contrasto.
Raccomandazioni generali
per la manutenzione
In presenza di brutto tempo o in inverno,
accertarsi che i sensori e le telecamere non
siano coperti da fango, brina o neve.
Verificare regolarmente la pulizia delle lenti
delle telecamere.
Se necessario, pulire le telecamere con un
panno morbido e asciutto.
Durante il lavaggio ad alta pressione del
veicolo, non dirigere la lancia a meno di 30 cm
dalle telecamere e dai sensori di assistenza
parcheggio.
Visiopark 1
Visione posteriore
Per attivare la telecamera, situata accanto alle
luci della targa, inserire la retromarcia e non
superare la velocità di 10 km/h.
La funzione si disattiva:
-

a
utomaticamente oltre 10 km/h circa,
-
a

utomaticamente all'apertura del portellone,
-
d

isinserendo la retromarcia (l'immagine
resta visualizzata per 7 secondi),
-

p
remendo sulla croce rossa nell'angolo
superiore sinistro del display touch screen.
Vista standard
La zona situata dietro al veicolo appare sul
display.
Le linee blu 1 rappresentano la larghezza del
veicolo, con i retrovisori aperti; si orientano in
funzione della posizione del volante.
La linea rossa 2 rappresenta una distanza
di 30
cm dal paraurti posteriore e le due
linee blu 3 e 4 una distanza di 1 m e 2 m,
rispettivamente.
Questa vista è disponibile con la modalità
AUTO o nel menu di scelta della vista.
Guida

181

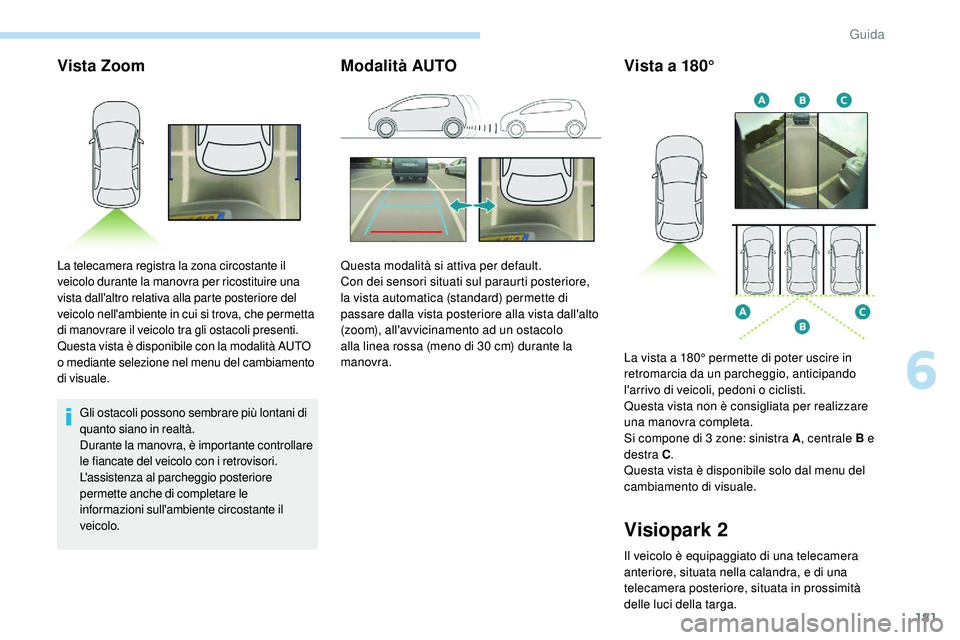

Vista Zoom
Gli ostacoli possono sembrare più lontani di
quanto siano in realtà.
Durante la manovra, è importante controllare
le fiancate del veicolo con i retrovisori.
L'assistenza al parcheggio posteriore
permette anche di completare le
informazioni sull'ambiente circostante il
veicolo.
Modalità AUTO
La telecamera registra la zona circostante il
veicolo durante la manovra per ricostituire una
vista dall'altro relativa alla parte posteriore del
veicolo nell'ambiente in cui si trova, che permetta
di manovrare il veicolo tra gli ostacoli presenti.
Questa vista è disponibile con la modalità AUTO
o mediante selezione nel menu del cambiamento
di visuale.Questa modalità si attiva per default.
Con dei sensori situati sul paraurti posteriore,
la vista automatica (standard) permette di
passare dalla vista posteriore alla vista dall'alto
(zoom), all'avvicinamento ad un ostacolo
alla linea rossa (meno di 30 cm) durante la
manovra.
Vista a 180°
Visiopark 2
Il veicolo è equipaggiato di una telecamera
anteriore, situata nella calandra, e di una
telecamera posteriore, situata in prossimità
delle luci della targa.La vista a 180° permette di poter uscire in
retromarcia da un parcheggio, anticipando
l'arrivo di veicoli, pedoni o ciclisti.
Questa vista non è consigliata per realizzare
una manovra completa.
Si compone di 3 zone: sinistra A
, centrale B e
destra C .
Questa vista è disponibile solo dal menu del
cambiamento di visuale.
6
Guida

182

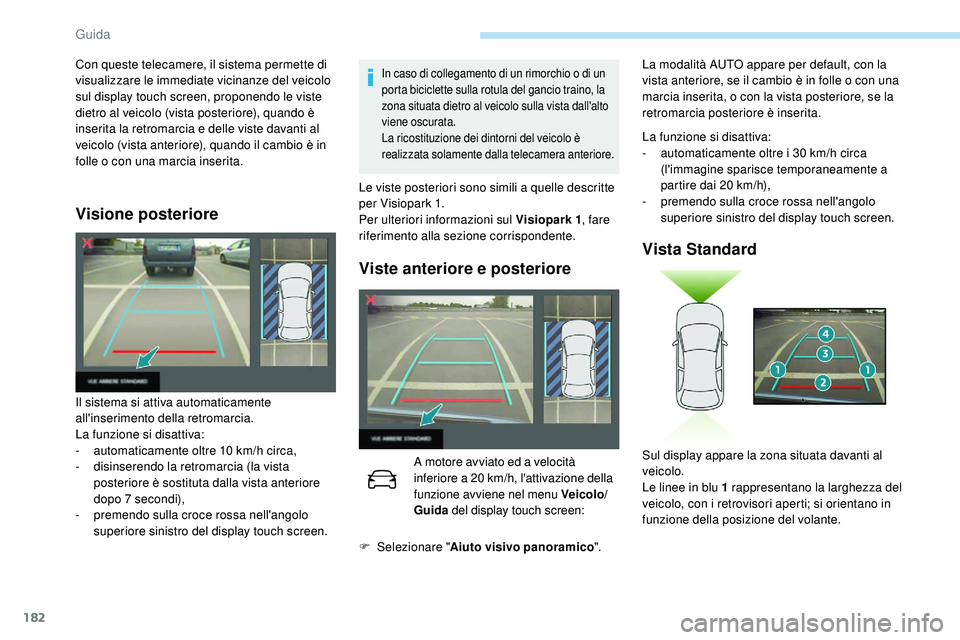

Visione posteriore
In caso di collegamento di un rimorchio o di un
porta biciclette sulla rotula del gancio traino, la
zona situata dietro al veicolo sulla vista dall'alto
viene oscurata.
La ricostituzione dei dintorni del veicolo è
realizzata solamente dalla telecamera anteriore.
Il sistema si attiva automaticamente
all'inserimento della retromarcia.
La funzione si disattiva:
-
a
utomaticamente oltre 10 km/h circa,
-

d
isinserendo la retromarcia (la vista
posteriore è sostituta dalla vista anteriore
dopo 7 secondi),
-

p
remendo sulla croce rossa nell'angolo
superiore sinistro del display touch screen. Le viste posteriori sono simili a quelle descritte
per Visiopark 1.
Per ulteriori informazioni sul Visiopark 1
, fare
riferimento alla sezione corrispondente.
Viste anteriore e posteriore
A motore avviato ed a velocità
inferiore a 20 km/h, l'attivazione della
funzione avviene nel menu Veicolo/
Guida del display touch screen:
Con queste telecamere, il sistema permette di
visualizzare le immediate vicinanze del veicolo
sul display touch screen, proponendo le viste
dietro al veicolo (vista posteriore), quando è
inserita la retromarcia e delle viste davanti al
veicolo (vista anteriore), quando il cambio è in
folle o con una marcia inserita.
F Selezionare "Aiuto visivo panoramico ".La funzione si disattiva:
-

a
utomaticamente oltre i 30 km/h circa
(l'immagine sparisce temporaneamente a
partire dai 20 km/h),
-
p
remendo sulla croce rossa nell'angolo
superiore sinistro del display touch screen.
Vista Standard
Sul display appare la zona situata davanti al
veicolo.
Le linee in blu 1 rappresentano la larghezza del
veicolo, con i retrovisori aperti; si orientano in
funzione della posizione del volante.
La modalità AUTO appare per default, con la
vista anteriore, se il cambio è in folle o con una
marcia inserita, o con la vista posteriore, se la
retromarcia posteriore è inserita.
Guida
