2018 Peugeot 508 Manuale del proprietario (in Italian)

223

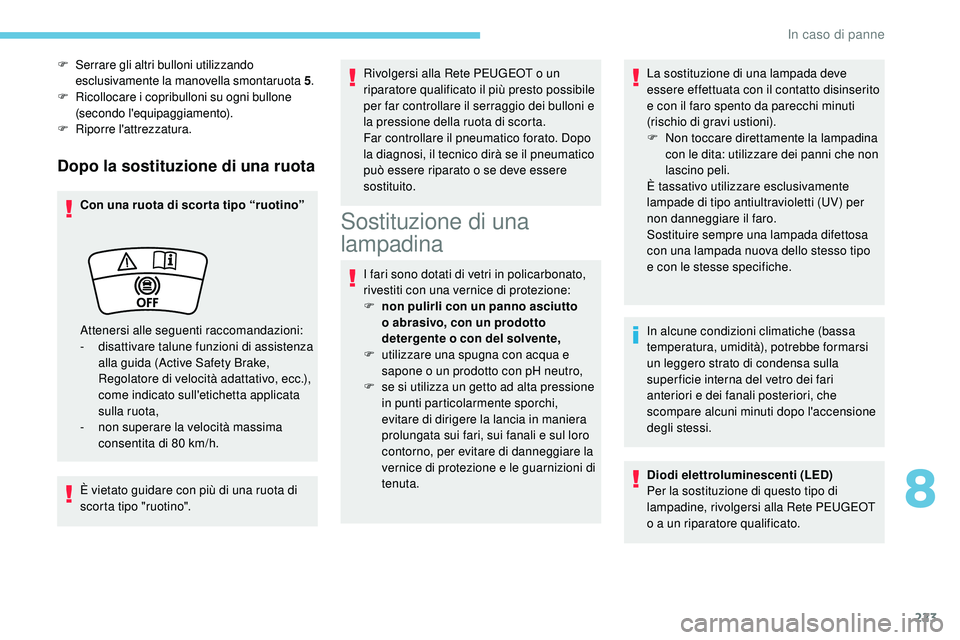

Dopo la sostituzione di una ruota
Con una ruota di scor ta tipo “ruotino”
È vietato guidare con più di una ruota di
scorta tipo "ruotino".Rivolgersi alla Rete PEUGEOT o un
riparatore qualificato il più presto possibile
per far controllare il serraggio dei bulloni e
la pressione della ruota di scorta.
Far controllare il pneumatico forato. Dopo
la diagnosi, il tecnico dirà se il pneumatico
può essere riparato o se deve essere
sostituito.
Sostituzione di una
lampadina
I fari sono dotati di vetri in policarbonato,
rivestiti con una vernice di protezione:
F

n
on pulirli con un panno asciutto
o abrasivo, con un prodotto
detergente o con del solvente,
F

u
tilizzare una spugna con acqua e
sapone o un prodotto con pH neutro,
F

s
e si utilizza un getto ad alta pressione
in punti particolarmente sporchi,
evitare di dirigere la lancia in maniera
prolungata sui fari, sui fanali e sul loro
contorno, per evitare di danneggiare la
vernice di protezione e le guarnizioni di
tenuta. La sostituzione di una lampada deve
essere effettuata con il contatto disinserito
e con il faro spento da parecchi minuti
(rischio di gravi ustioni).
F

N
on toccare direttamente la lampadina
con le dita: utilizzare dei panni che non
lascino peli.
È tassativo utilizzare esclusivamente
lampade di tipo antiultravioletti (UV) per
non danneggiare il faro.
Sostituire sempre una lampada difettosa
con una lampada nuova dello stesso tipo
e con le stesse specifiche.
In alcune condizioni climatiche (bassa
temperatura, umidità), potrebbe formarsi
un leggero strato di condensa sulla
super ficie interna del vetro dei fari
anteriori e dei fanali posteriori, che
scompare alcuni minuti dopo l'accensione
degli stessi.
Diodi elettroluminescenti (LED)
Per la sostituzione di questo tipo di
lampadine, rivolgersi alla Rete PEUGEOT
o a un riparatore qualificato.
F
S

errare gli altri bulloni utilizzando
esclusivamente la manovella smontaruota 5 .
F
R

icollocare i copribulloni su ogni bullone
(secondo l'equipaggiamento).
F
R

iporre l'attrezzatura.
Attenersi alle seguenti raccomandazioni:
-

d

isattivare talune funzioni di assistenza
alla guida (Active Safety Brake,
Regolatore di velocità adattativo, ecc.),
come indicato sull'etichetta applicata
sulla ruota,
-

n

on superare la velocità massima
consentita di 80

km/h.
8
In caso di panne

224
Lampadine alogene
Per assicurare un'illuminazione di buona
qualità, controllare che la lampadina sia
correttamente posizionata all'interno del
suo alloggiamento.
Fari anteriori
Modello con fari a tecnologia
"Full LED"
1.Fari diurni/luci di posizione/Indicatori
di direzione (LED).
2. Fari anabbaglianti (LED).
3. Fari abbaglianti (LED).
4. Illuminazione statica in curva (LED).
Non toccare i fari con tecnologia "Full
LED".
Rischio di folgorazione!
Rivolgersi alla Rete PEUGEOT o ad un
riparatore qualificato.
Modello con fari alogeni
1. Fari diurni/luci di posizione (LED).
2. Fari abbaglianti (H7).
3. Fari anabbaglianti (H7).
4. Indicatori di direzione (PWY24W).
Apertura del cofano/Accesso alle lampadine
Motore caldo, procedere con cautela – Rischio
di ustioni!
Prestare attenzione con oggetti o indumenti che
potrebbero incastrarsi nell'elica della ventola
motore - rischio di strangolamento!
Dopo la sostituzione di una lampadina
Al rimontaggio chiudere accuratamente
il coperchio di protezione per garantire la
tenuta ermetica del faro.
Indicatori di direzione (modello
con fari alogeni)
Il lampeggio rapido della spia degli indicatori
di direzione (lato destro e sinistro) sul quadro
strumenti indica che una delle lampadine sul
lato corrispondente non funziona.
F Ruotare di un quarto di giro il portalampada
e rimuoverlo.
F

R
uotare di un quarto di giro la lampada,
estrarla e sostituirla.
Per rimontare, eseguire queste operazioni in
ordine inverso.
Le lampade color ambra, ad esempio gli
indicatori di direzione, devono essere
sostituite con lampade dello stesso colore
e con specifiche identiche.
In caso di panne

225

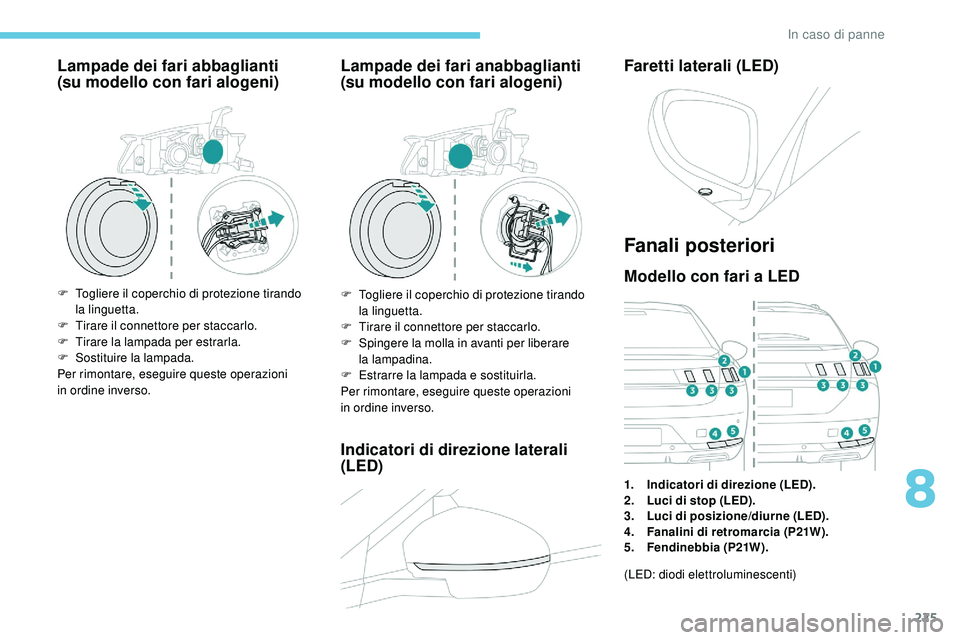

Lampade dei fari abbaglianti
(su modello con fari alogeni)
F Togliere il coperchio di protezione tirando
la linguetta.
F

T
irare il connettore per staccarlo.
F

T
irare la lampada per estrarla.
F

S
ostituire la lampada.
Per rimontare, eseguire queste operazioni
in


ordine inverso.
Lampade dei fari anabbaglianti
(su modello con fari alogeni)
F Togliere il coperchio di protezione tirando la linguetta.
F

T
irare il connettore per staccarlo.
F

S
pingere la molla in avanti per liberare
la


lampadina.
F

E
strarre la lampada e sostituirla.
Per rimontare, eseguire queste operazioni
in


ordine inverso.
Indicatori di direzione laterali
(LED) Faretti laterali (LED)
Fanali posteriori
Modello con fari a LED
1.
Indicatori di direzione (LED).
2. Luci di stop (LED).
3. Luci di posizione/diurne (LED).
4. Fanalini di retromarcia (P21W).
5. Fendinebbia (P21W).
(LED: diodi elettroluminescenti)
8
In caso di panne

226

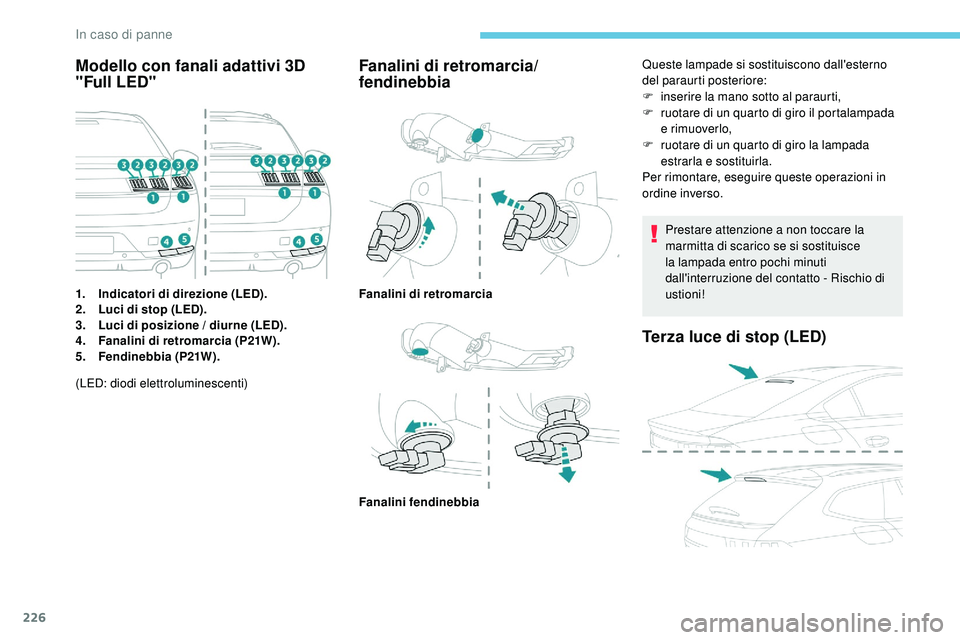

Modello con fanali adattivi 3D
"Full LED"
1.Indicatori di direzione (LED).
2. Luci di stop (LED).
3. Luci di posizione / diurne (LED).
4. Fanalini di retromarcia (P21W).
5. Fendinebbia (P21W).
Fanalini di retromarcia/
fendinebbia
(LED: diodi elettroluminescenti) Queste lampade si sostituiscono dall'esterno
del paraurti posteriore:
F

in
serire la mano sotto al paraurti,
F
r
uotare di un quarto di giro il portalampada
e rimuoverlo,
F
r
uotare di un quarto di giro la lampada
estrarla e sostituirla.
Per rimontare, eseguire queste operazioni in
ordine inverso.
Prestare attenzione a non toccare la
marmitta di scarico se si sostituisce
la lampada entro pochi minuti
dall'interruzione del contatto - Rischio di
ustioni!
Fanalini di retromarcia
Fanalini fendinebbia
Terza luce di stop (LED)
In caso di panne

227
Luci della targa (LED)
Sostituzione di un fusibile
Accesso all'attrezzatura
La pinzetta d'estrazione è situata dietro al
coperchio della scatola dei fusibili.
Sostituzione di un fusibile
Prima di sostituire un fusibile, è necessario:
F c onoscere la causa dell'anomalia e por vi
rimedio,
F

s
pegnere tutte le utenze elettriche,
F

i
mmobilizzare il veicolo ed interrompere il
contatto,
F

i
dentificare il fusibile bruciato utilizzando le
tabelle di attribuzione e gli schemi elettrici
esistenti. Per sostituire un fusibile, è necessario:
F

u
tilizzare le pinzette speciali per estrarre
il fusibile dalla relativa sede e verificare lo
stato del filamento,
F
s
ostituire sempre il fusibile guasto con un
fusibile di uguale resistenza (stesso colore);
un fusibile di potenza diversa potrebbe
provocare un malfunzionamento (rischio di
incendio).
Se la panne si riproduce poco dopo la
sostituzione del fusibile, far verificare
l'equipaggiamento elettrico dalla Rete
PEUGEOTo da un riparatore qualificato.
F
S
ganciare completamente il coperchio e
capovolgerlo.
F
R
imuovere le pinzette dall'alloggiamento.
F

S

ganciare il coperchio tirando la parte
superiore sinistra, quindi quella destra. F
A

prire il cassettino portaoggetti.
F
P
remere la maniglia centrale sul coperchio
della scatola porta fusibili.
F
A
bbassare completamente il coperchio.
F
R
imuovere la pinzetta dal suo alloggiamento. Le tabelle d'attribuzione dei fusibili e gli
schemi corrispondenti sono disponibili
presso la Rete PEUGEOT o un riparatore
qualificato.
La sostituzione di un fusibile non indicato
nelle tabelle d'attribuzione potrebbe
provocare un malfunzionamento grave del
veicolo. Rivolgersi alla Rete PEUGEOT o
ad un riparatore qualificato.
8
In caso di panne

228
Installazione di accessori elettrici
Il circuito elettrico del veicolo è concepito
per funzionare con gli equipaggiamenti di
serie o in opzione.
Prima di installare altri equipaggiamenti
o accessori elettrici sul veicolo, rivolgersi
alla Rete PEUGEOT o ad un riparatore
qualificato.
PEUGEOT declina ogni responsabilità per
le spese derivanti dalla riparazione del
veicolo o per i malfunzionamenti risultanti
dall'installazione di accessori ausiliari
non forniti, non consigliati da PEUGEOT
e non installati secondo le prescrizioni,
in particolare quando il consumo degli
apparecchi supplementari supera
i

10

milliampère.
Fusibili nel cruscotto
La scatola portafusibili si trova nella parte
inferiore del cruscotto (lato sinistro).
Per accedere ai fusibili, seguire la stessa
procedura descritta per accedere alla Scatola
porta attrezzi da utilizzare per la sostituzione
di fusibili.
Per ulteriori informazioni sulla Scatola
porta attrezzi , fare riferimento alla sezione
corrispondente.
Funzionante
Bruciato
Pinzetta
In caso di panne

229

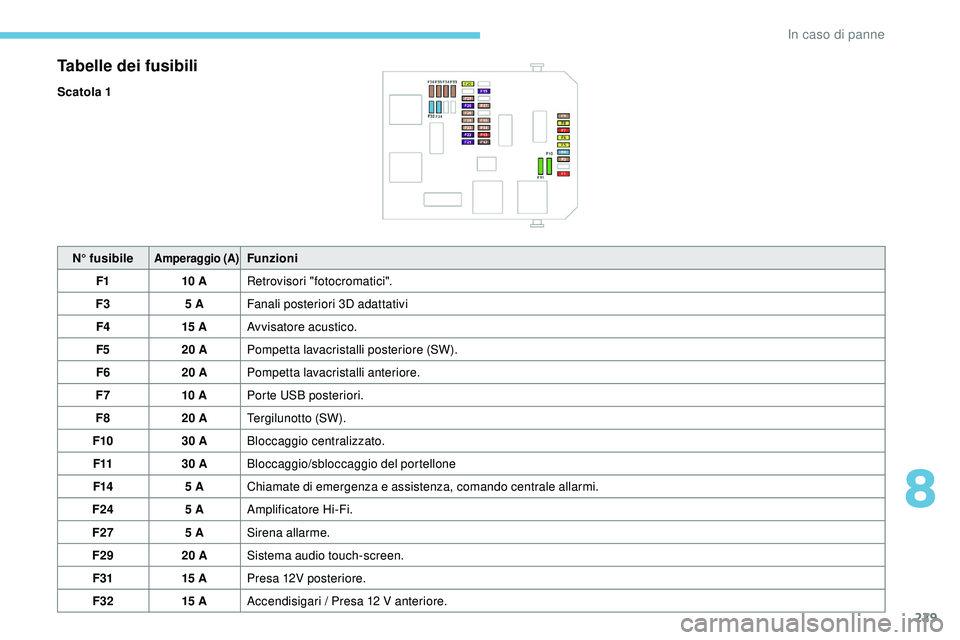

Tabelle dei fusibili
Scatola 1N° fusibile
Amperaggio (A)Funzioni
F1 10 ARetrovisori "fotocromatici".
F3 5 AFanali posteriori 3D adattativi
F4 15 AAvvisatore acustico.
F5 20 APompetta lavacristalli posteriore (SW).
F6 20 APompetta lavacristalli anteriore.
F7 10 APorte USB posteriori.
F8 20 ATe r g i l u n o t t o ( S W ) .
F10 30 ABloccaggio centralizzato.
F11 30 ABloccaggio/sbloccaggio del portellone
F14 5 AChiamate di emergenza e assistenza, comando centrale allarmi.
F24 5 AAmplificatore Hi-Fi.
F27 5 ASirena allarme.
F29 20 ASistema audio touch-screen.
F31 15 APresa 12V posteriore.
F32 15 AAccendisigari / Presa 12 V anteriore.
8
In caso di panne

230

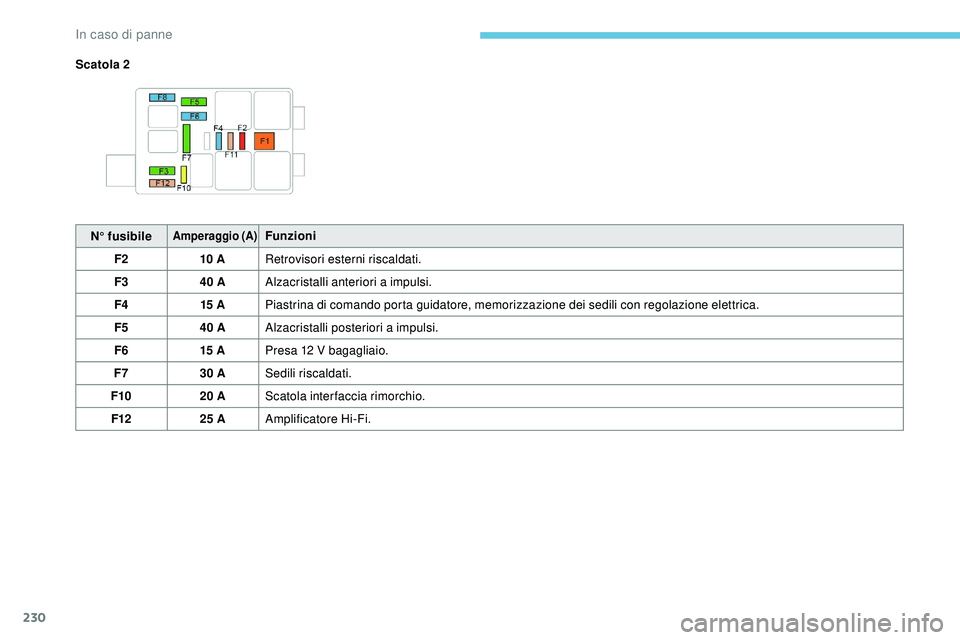

Scatola 2N° fusibile
Amperaggio (A)Funzioni
F2 10 ARetrovisori esterni riscaldati.
F3 40 AAlzacristalli anteriori a impulsi.
F4 15 APiastrina di comando porta guidatore, memorizzazione dei sedili con regolazione elettrica.
F5 40 AAlzacristalli posteriori a impulsi.
F6 15 APresa 12 V bagagliaio.
F7 30 ASedili riscaldati.
F10 20 AScatola interfaccia rimorchio.
F12 25 AAmplificatore Hi-Fi.
In caso di panne
