2018 Peugeot 308 Ägarmanual (in Swedish)

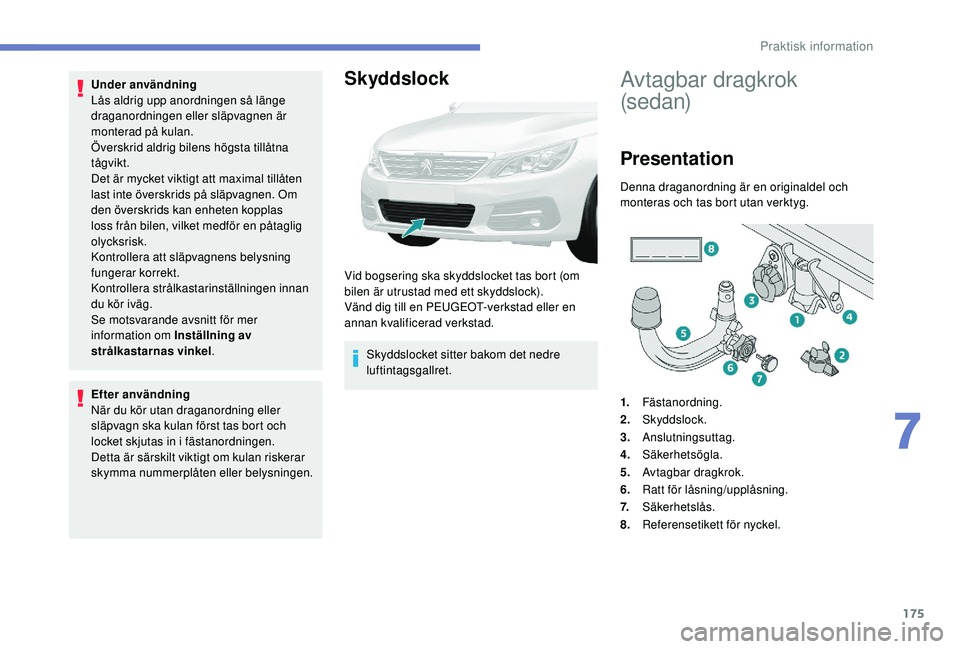

175
Under användning
Lås aldrig upp anordningen så länge
draganordningen eller släpvagnen är
monterad på kulan.
Överskrid aldrig bilens högsta tillåtna
tågvikt.
Det är mycket viktigt att maximal tillåten
last inte överskrids på släpvagnen. Om
den överskrids kan enheten kopplas
loss från bilen, vilket medför en påtaglig
olycksrisk.
Kontrollera att släpvagnens belysning
fungerar korrekt.
Kontrollera strålkastarinställningen innan
du kör iväg.
Se motsvarande avsnitt för mer
information om Inställning av
strålkastarnas vinkel.
Efter användning
När du kör utan draganordning eller
släpvagn ska kulan först tas bort och
locket skjutas in i fästanordningen.
Detta är särskilt viktigt om kulan riskerar
skymma nummerplåten eller belysningen.Skyddslock
Vid bogsering ska skyddslocket tas bort (om
bilen är utrustad med ett skyddslock).
Vänd dig till en PEUGEOT-verkstad eller en
annan kvalificerad verkstad. Skyddslocket sitter bakom det nedre
luftintagsgallret.
Avtagbar dragkrok
(s e d a n)
Presentation
Denna draganordning är en originaldel och
monteras och tas bort utan verktyg.
1.Fästanordning.
2. Skyddslock.
3. Anslutningsuttag.
4. Säkerhetsögla.
5. Avtagbar dragkrok.
6. Ratt för låsning/upplåsning.
7. Säkerhetslås.
8. Referensetikett för nyckel.
7
Praktisk information

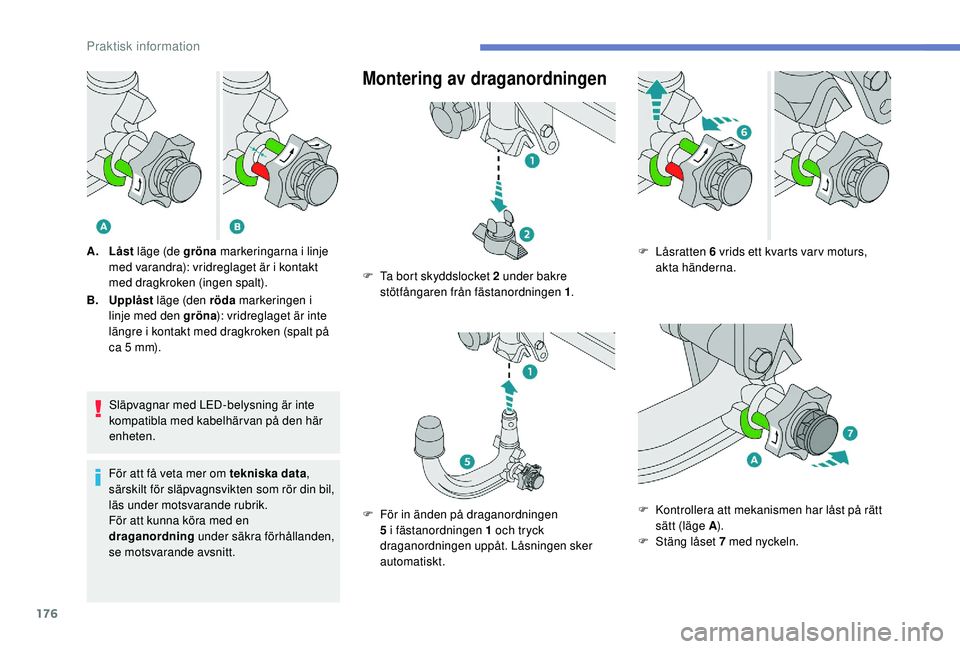

176
Släpvagnar med LED-belysning är inte
kompatibla med kabelhärvan på den här
enheten.
För att få veta mer om tekniska data ,
särskilt för släpvagnsvikten som rör din bil,
läs under motsvarande rubrik.
För att kunna köra med en
draganordning under säkra förhållanden,
se motsvarande avsnitt.
Montering av draganordningen
A. Låst läge (de gröna markeringarna i linje
med varandra): vridreglaget är i kontakt
med dragkroken (ingen spalt).
B. Upplåst läge (den röda markeringen i
linje med den gröna ): vridreglaget är inte
längre i kontakt med dragkroken (spalt på
ca 5
mm). F

T
a bort skyddslocket 2 under bakre
stötfångaren från fästanordningen 1 .
F

F
ör in änden på draganordningen
5 i fästanordningen 1 och tryck
draganordningen uppåt. Låsningen sker
automatiskt. F
Låsratten 6 vrids ett kvarts var v moturs,
akta händerna.
F

K
ontrollera att mekanismen har låst på rätt
sätt (läge A ).
F

S
täng låset 7 med nyckeln.
Praktisk information

177
Demontering av draganordningen
F Ta alltid ur nyckeln. Nyckeln går inte att ta ur medan låset är öppet.
F

S
näpp fast skyddet på låset.
F

T
a bort skyddskåpan från draganordningen.
F

F
äst släpvagnen på draganordningen.
F

F
äst släpvagnens vajer i säkerhetsöglan 4
på fästanordningen.
F

F
ör in släpvagnskontakten och vrid den
ett kvarts var v för att ansluta kontakten till
uttaget 3 på fästanordningen. F
V rid kontakten ett kvarts var v och dra i den
för att lossa kontakten från uttaget 3 på
fästanordningen.
F

L
ossa släpvagnens vajer från
säkerhetsöglan 4 på fästanordningen.
F

L
ossa släpvagnen från draganordningen.
F

S
ätt tillbaka skyddskåpan på
draganordningen.
F

T
a bort skyddet från låset och tryck fast det
på nyckeln. F
F ör in nyckeln i låset 7
.
F Ö ppna låset med nyckeln.
F

H
åll draganordningen 5 med ena handen
och vrid låsratten 6
med andra handen
medurs till fullt utslag. Släpp inte låsratten.
7
Praktisk information

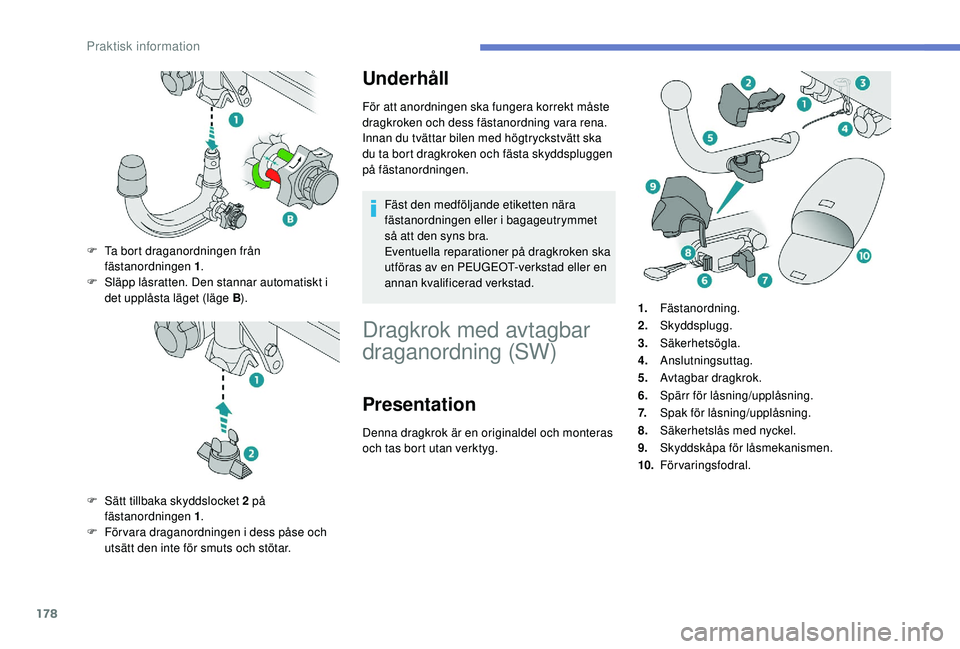

178
Underhåll
För att anordningen ska fungera korrekt måste
dragkroken och dess fästanordning vara rena.
Innan du tvättar bilen med högtryckstvätt ska
du ta bort dragkroken och fästa skyddspluggen
på fästanordningen.Fäst den medföljande etiketten nära
fästanordningen eller i bagageutrymmet
så att den syns bra.
Eventuella reparationer på dragkroken ska
utföras av en PEUGEOT-verkstad eller en
annan kvalificerad verkstad.
Dragkrok med avtagbar
draganordning (SW)
Presentation
F Ta bort draganordningen från fästanordningen 1 .
F

S
läpp låsratten. Den stannar automatiskt i
det upplåsta läget (läge B ).
F

S
ätt tillbaka skyddslocket 2 på
fästanordningen 1 .
F

F
ör vara draganordningen i dess påse och
utsätt den inte för smuts och stötar. Denna dragkrok är en originaldel och monteras
och tas bort utan verktyg. 1.
Fästanordning.
2. Skyddsplugg.
3. Säkerhetsögla.
4. Anslutningsuttag.
5. Avtagbar dragkrok.
6. Spärr för låsning/upplåsning.
7. Spak för låsning/upplåsning.
8. Säkerhetslås med nyckel.
9. Skyddskåpa för låsmekanismen.
10. Förvaringsfodral.
Praktisk information

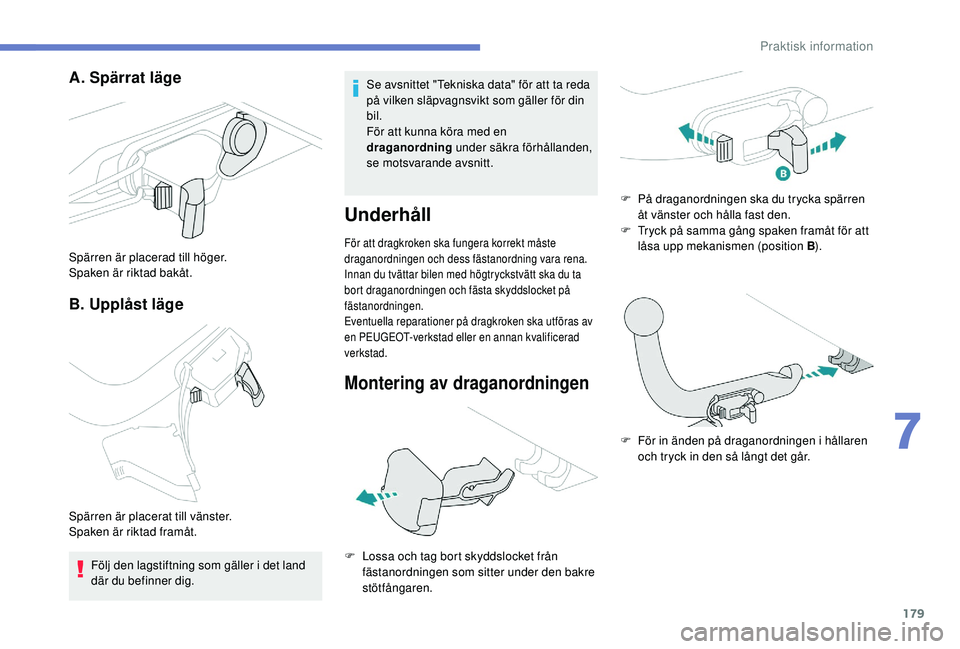

179
A. Spärrat läge
B. Upplåst läge
Spärren är placerad till höger.
Spaken är riktad bakåt.
Spärren är placerat till vänster.
Spaken är riktad framåt. Följ den lagstiftning som gäller i det land
där du befinner dig. Se avsnittet "Tekniska data" för att ta reda
på vilken släpvagnsvikt som gäller för din
bil.
För att kunna köra med en
draganordning
under säkra förhållanden,
se motsvarande avsnitt.
Underhåll
För att dragkroken ska fungera korrekt måste
draganordningen och dess fästanordning vara rena.
Innan du tvättar bilen med högtryckstvätt ska du ta
bort draganordningen och fästa skyddslocket på
fästanordningen.
Eventuella reparationer på dragkroken ska utföras av
en PEUGEOT-verkstad eller en annan kvalificerad
verkstad.
Montering av draganordningen
F Lossa och tag bort skyddslocket från fästanordningen som sitter under den bakre
stötfångaren. F

P
å draganordningen ska du trycka spärren
åt vänster och hålla fast den.
F
T
ryck på samma gång spaken framåt för att
låsa upp mekanismen (position B ).
F
F
ör in änden på draganordningen i hållaren
och tryck in den så långt det går.
7
Praktisk information

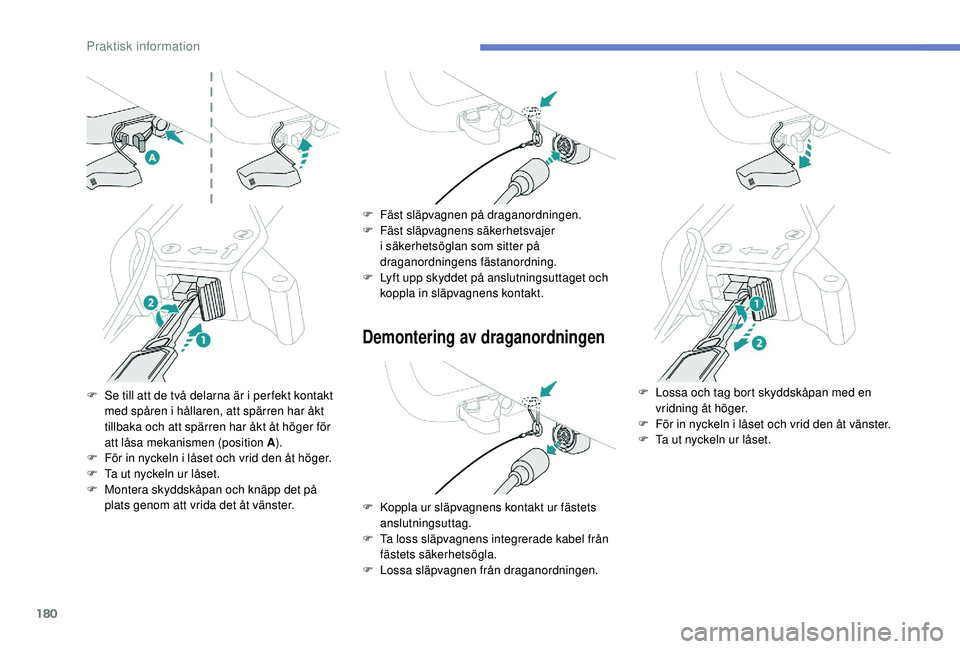

180
Demontering av draganordningen
F Se till att de två delarna är i per fekt kontakt med spåren i hållaren, att spärren har åkt
tillbaka och att spärren har åkt åt höger för
att låsa mekanismen (position A ).
F

F
ör in nyckeln i låset och vrid den åt höger.
F

T
a ut nyckeln ur låset.
F

M
ontera skyddskåpan och knäpp det på
plats genom att vrida det åt vänster. F

F
äst släpvagnen på draganordningen.
F
F
äst släpvagnens säkerhetsvajer
i säkerhetsöglan som sitter på
draganordningens fästanordning.
F
L
yft upp skyddet på anslutningsuttaget och
koppla in släpvagnens kontakt.
F
K
oppla ur släpvagnens kontakt ur fästets
anslutningsuttag.
F

T
a loss släpvagnens integrerade kabel från
fästets säkerhetsögla.
F

L
ossa släpvagnen från draganordningen.F
L ossa och tag bort skyddskåpan med en
vridning åt höger.
F

F
ör in nyckeln i låset och vrid den åt vänster.
F

T
a ut nyckeln ur låset.
Praktisk information

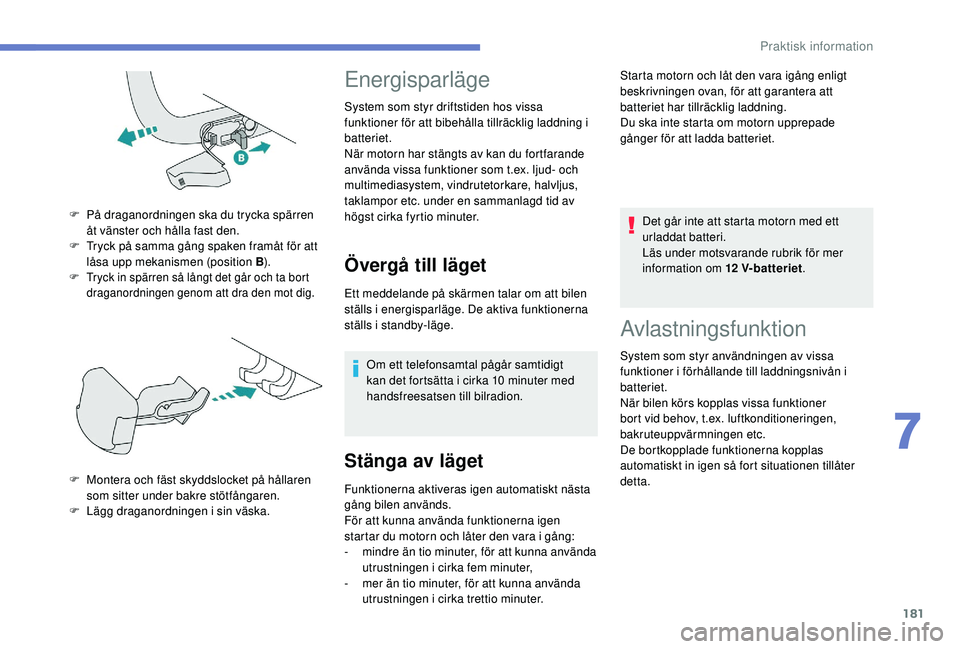

181
F Tryck in spärren så långt det går och ta bort draganordningen genom att dra den mot dig.
F På draganordningen ska du trycka spärren åt vänster och hålla fast den.
F

T
ryck på samma gång spaken framåt för att
låsa upp mekanismen (position B ).
F

M
ontera och fäst skyddslocket på hållaren
som sitter under bakre stötfångaren.
F

L
ägg draganordningen i sin väska.
Energisparläge
System som styr driftstiden hos vissa
funktioner för att bibehålla tillräcklig laddning i
batteriet.
När motorn har stängts av kan du fortfarande
använda vissa funktioner som t.ex. ljud- och
multimediasystem, vindrutetorkare, halvljus,
taklampor etc. under en sammanlagd tid av
högst cirka fyrtio minuter.
Övergå till läget
Ett meddelande på skärmen talar om att bilen
ställs i energisparläge. De aktiva funktionerna
ställs i standby-läge.
Om ett telefonsamtal pågår samtidigt
kan det fortsätta i cirka 10
minuter med
handsfreesatsen till bilradion.
Stänga av läget
Funktionerna aktiveras igen automatiskt nästa
gång bilen används.
För att kunna använda funktionerna igen
startar du motorn och låter den vara i gång:
-

m
indre än tio minuter, för att kunna använda
utrustningen i cirka fem minuter,
-

m
er än tio minuter, för att kunna använda
utrustningen i cirka trettio minuter. Det går inte att starta motorn med ett
urladdat batteri.
Läs under motsvarande rubrik för mer
information om 12


V
­ba
tteriet
.
Avlastningsfunktion
System som styr användningen av vissa
funktioner i förhållande till laddningsnivån i
batteriet.
När bilen körs kopplas vissa funktioner
bort vid behov, t.ex.
luftkonditioneringen,
bakruteuppvärmningen etc.
De bortkopplade funktionerna kopplas
automatiskt in igen så fort situationen tillåter
detta. Starta motorn och låt den vara igång enligt
beskrivningen ovan, för att garantera att
batteriet har tillräcklig laddning.
Du ska inte starta om motorn upprepade
gånger för att ladda batteriet.
7
Praktisk information

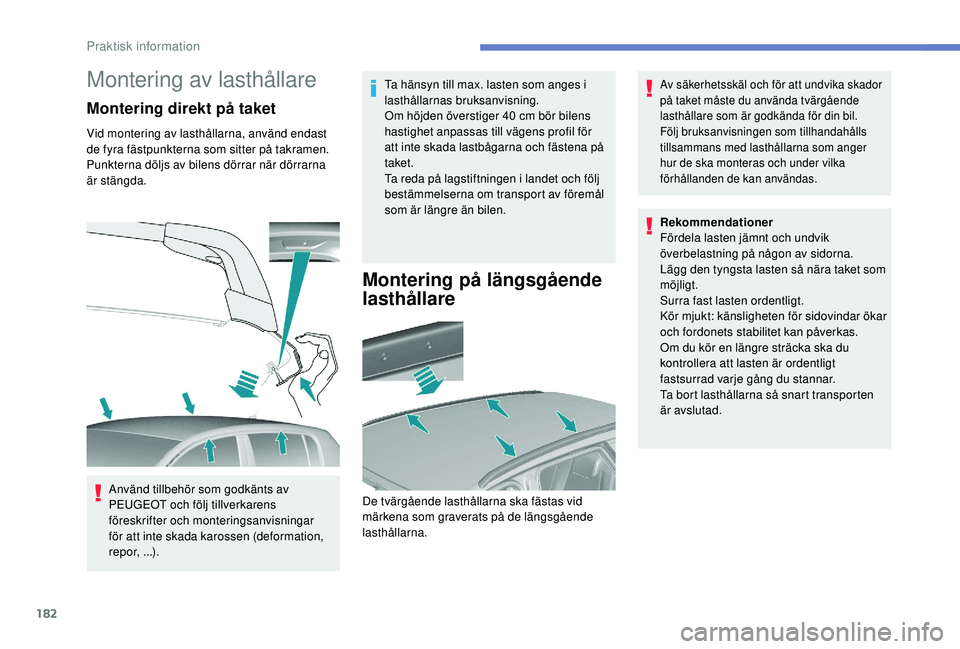

182
Montering av lasthållare
Montering direkt på taket
Vid montering av lasthållarna, använd endast
de fyra fästpunkterna som sitter på takramen.
Punkterna döljs av bilens dörrar när dörrarna
är stängda.Använd tillbehör som godkänts av
PEUGEOT och följ tillverkarens
föreskrifter och monteringsanvisningar
för att inte skada karossen (deformation,
repor, ...). Ta hänsyn till max. lasten som anges i
lasthållarnas bruksanvisning.
Om höjden överstiger 40
cm bör bilens
hastighet anpassas till vägens profil för
att inte skada lastbågarna och fästena på
taket.
Ta reda på lagstiftningen i landet och följ
bestämmelserna om transport av föremål
som är längre än bilen.
Montering på längsgående
lasthållare
Av säkerhetsskäl och för att undvika skador
på taket måste du använda tvärgående
lasthållare som är godkända för din bil.
Följ bruksanvisningen som tillhandahålls
tillsammans med lasthållarna som anger
hur de ska monteras och under vilka
förhållanden de kan användas.
De tvärgående lasthållarna ska fästas vid
märkena som graverats på de längsgående
lasthållarna. Rekommendationer
Fördela lasten jämnt och undvik
överbelastning på någon av sidorna.
Lägg den tyngsta lasten så nära taket som
möjligt.
Surra fast lasten ordentligt.
Kör mjukt: känsligheten för sidovindar ökar
och fordonets stabilitet kan påverkas.
Om du kör en längre sträcka ska du
kontrollera att lasten är ordentligt
fastsurrad varje gång du stannar.
Ta bort lasthållarna så snart transporten
är avslutad.
