Fahrzeugwartung263Sports Tourer, Country Tourer
Wischerarm anheben. Wischerblatt
wie in der Abbildung gezeigt ausras‐
ten und abnehmen.
Wischerblatt leicht abgewinkelt am
Wischerarm ansetzen und drücken,
bis es einrastet.
Wischerarm vorsichtig absenken.
Glühlampen
auswechseln
Zündung ausschalten und betreffen‐
den Schalter ausschalten bzw. Türen schließen.
Neue Glühlampe nur am Sockel
halten. Den Glaskolben der Glüh‐
lampe nicht mit bloßen Händen
berühren.
Zum Wechseln nur den gleichen
Glühlampentyp verwenden.
Scheinwerferlampen von innen im
Motorraum austauschen.
Lampenkontrolle Nach dem Auswechseln einer Glüh‐lampe Zündung einschalten, Licht
betätigen und dieses kontrollieren.
Halogen-Scheinwerfer Halogen-Scheinwerfer mit separaten
Lampen für Abblend- und Fernlicht.
Abblendlicht ( 1), äußere Lampe.
Fernlicht ( 2), innere Lampe.
Abblendlicht (1)

264Fahrzeugwartung1. Die Kappe nach links drehen undabnehmen.
2. Durch Drücken der Halterung derLampenfassung nach vorne die
Fassung lösen. Die Lampenfas‐
sung aus dem Reflektorgehäuse
ziehen.
3. Die Lampe aus der Lampenfas‐ sung lösen und ersetzen.
4. Lampenfassung einsetzen.
5. Die Kappe einsetzen und nach rechts drehen.
Fernlicht (2)
1. Die Kappe nach links drehen und abnehmen.

Fahrzeugwartung2652. Durch Drücken der Halterung derLampenfassung nach vorne die
Fassung lösen. Die Lampenfas‐
sung aus dem Reflektorgehäuse
ziehen.
3. Die Lampe aus der Lampenfas‐ sung lösen und ersetzen.
4. Lampenfassung einsetzen.
5. Die Kappe einsetzen und nach rechts drehen.
Vordere Blinkleuchte Defekte LED in einer Werkstatt erset‐
zen lassen.
Standlicht
Defekte LED in einer Werkstatt erset‐ zen lassen.
Tagfahrlicht Defekte LED in einer Werkstatt erset‐zen lassen.

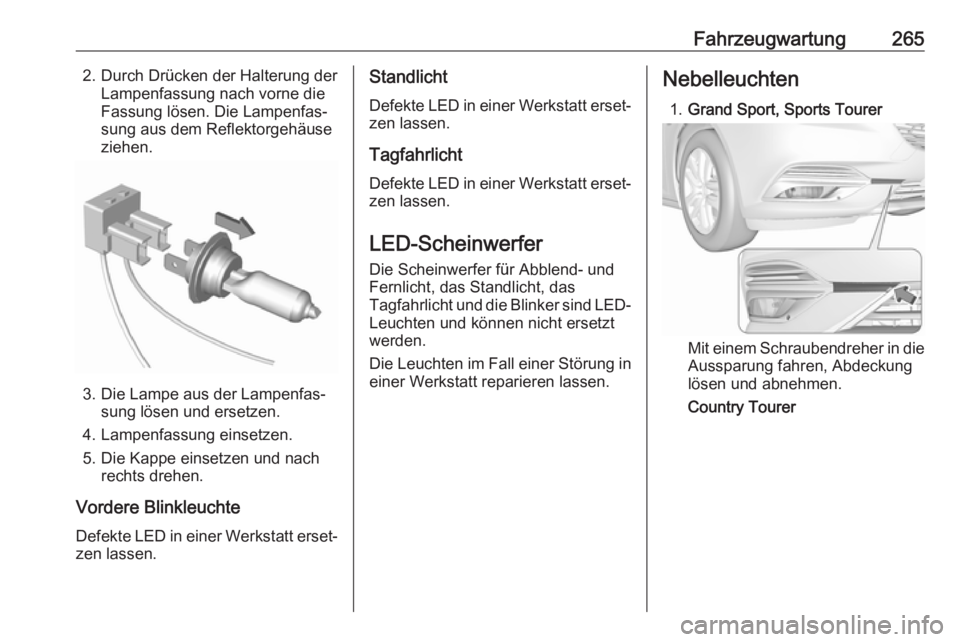

LED-Scheinwerfer Die Scheinwerfer für Abblend- und
Fernlicht, das Standlicht, das
Tagfahrlicht und die Blinker sind LED-
Leuchten und können nicht ersetzt
werden.
Die Leuchten im Fall einer Störung in
einer Werkstatt reparieren lassen.Nebelleuchten
1. Grand Sport, Sports Tourer
Mit einem Schraubendreher in die
Aussparung fahren, Abdeckung
lösen und abnehmen.
Country Tourer

266Fahrzeugwartung

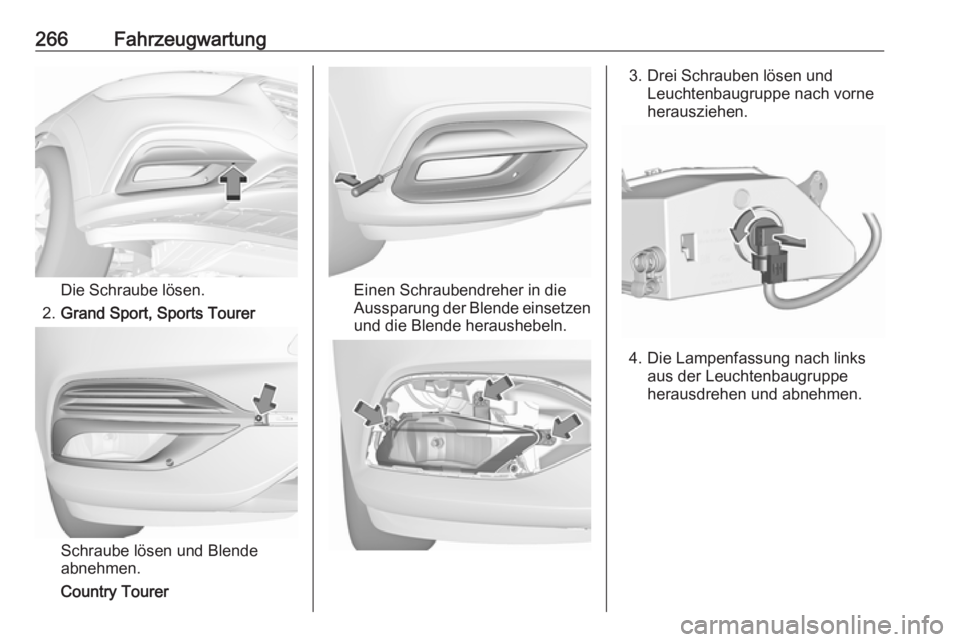

Die Schraube lösen.
2. Grand Sport, Sports Tourer
Schraube lösen und Blende
abnehmen.
Country Tourer
Einen Schraubendreher in die
Aussparung der Blende einsetzen
und die Blende heraushebeln.
3. Drei Schrauben lösen und Leuchtenbaugruppe nach vorne
herausziehen.
4. Die Lampenfassung nach links aus der Leuchtenbaugruppe
herausdrehen und abnehmen.

Fahrzeugwartung267

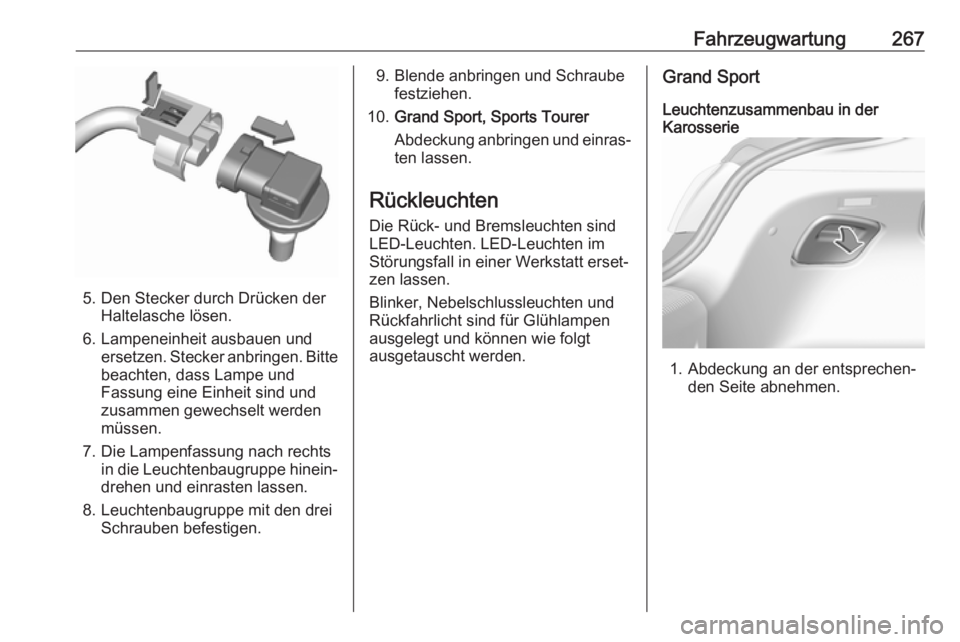

5. Den Stecker durch Drücken derHaltelasche lösen.
6. Lampeneinheit ausbauen und ersetzen. Stecker anbringen. Bittebeachten, dass Lampe und
Fassung eine Einheit sind und
zusammen gewechselt werden
müssen.
7. Die Lampenfassung nach rechts in die Leuchtenbaugruppe hinein‐
drehen und einrasten lassen.
8. Leuchtenbaugruppe mit den drei Schrauben befestigen.
9. Blende anbringen und Schraubefestziehen.
10. Grand Sport, Sports Tourer
Abdeckung anbringen und einras‐
ten lassen.
Rückleuchten Die Rück- und Bremsleuchten sind
LED-Leuchten. LED-Leuchten im Störungsfall in einer Werkstatt erset‐
zen lassen.
Blinker, Nebelschlussleuchten und
Rückfahrlicht sind für Glühlampen
ausgelegt und können wie folgt
ausgetauscht werden.Grand Sport
Leuchtenzusammenbau in der
Karosserie
1. Abdeckung an der entsprechen‐
den Seite abnehmen.

268Fahrzeugwartung

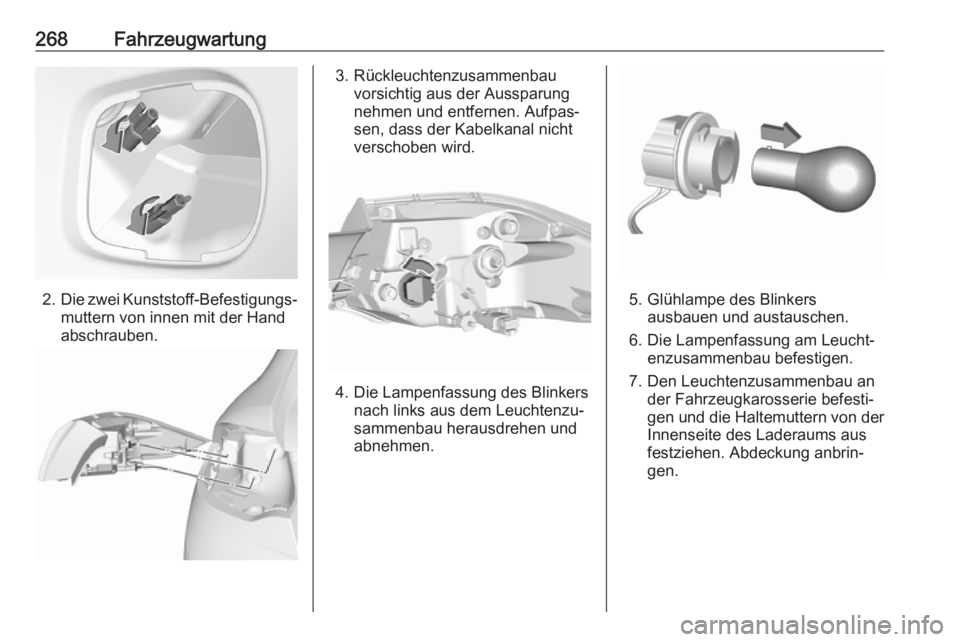

2.Die zwei Kunststoff-Befestigungs‐
muttern von innen mit der Hand
abschrauben.
3. Rückleuchtenzusammenbau vorsichtig aus der Aussparung
nehmen und entfernen. Aufpas‐
sen, dass der Kabelkanal nicht
verschoben wird.
4. Die Lampenfassung des Blinkers nach links aus dem Leuchtenzu‐
sammenbau herausdrehen und
abnehmen.
5. Glühlampe des Blinkers ausbauen und austauschen.
6. Die Lampenfassung am Leucht‐ enzusammenbau befestigen.
7. Den Leuchtenzusammenbau an der Fahrzeugkarosserie befesti‐
gen und die Haltemuttern von der
Innenseite des Laderaums aus
festziehen. Abdeckung anbrin‐
gen.

Fahrzeugwartung269Lampengehäuse in der Hecktür
1. Die Abdeckung an der Heck‐klappe lösen und abnehmen.
2. Die Plastik-Kontermutter perHand abschrauben.
3. Die Leuchtenbaugruppe vorsich‐tig aus den Aussparungen ziehen
und herausnehmen. Aufpassen,
dass der Kabelkanal nicht
verschoben wird.
4. Die Lampenfassung nach links aus der Leuchtenbaugruppe
herausdrehen und abnehmen.
Nebelschlussleuchte ( 1)
Rückfahrleuchte ( 2)
5. Die Lampe aus der Lampenfas‐ sung lösen und ersetzen.
Nebelschlussleuchte

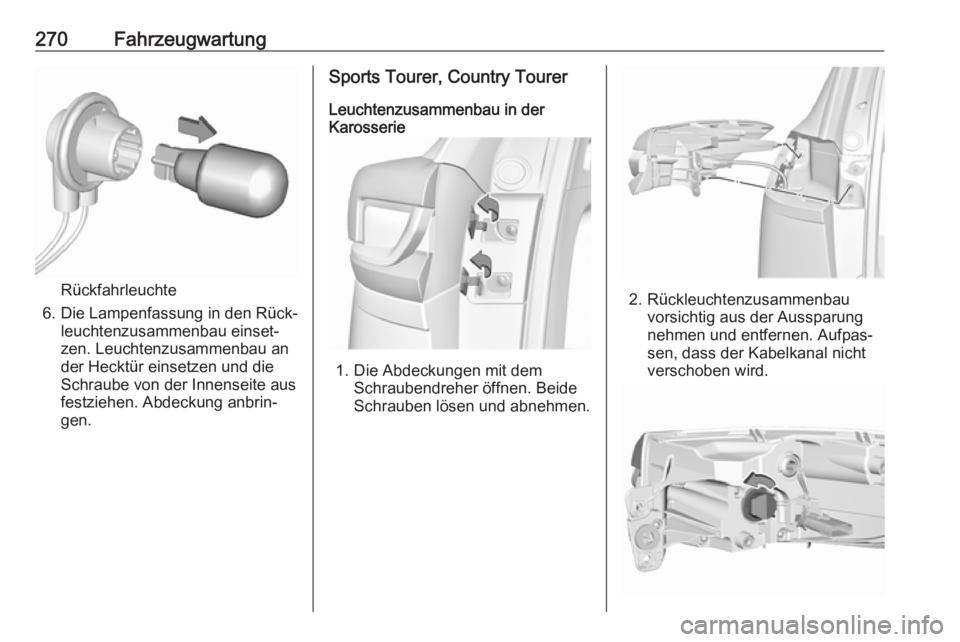

270Fahrzeugwartung
Rückfahrleuchte
6. Die Lampenfassung in den Rück‐ leuchtenzusammenbau einset‐
zen. Leuchtenzusammenbau an der Hecktür einsetzen und die
Schraube von der Innenseite aus
festziehen. Abdeckung anbrin‐
gen.
Sports Tourer, Country Tourer
Leuchtenzusammenbau in der
Karosserie
1. Die Abdeckungen mit dem
Schraubendreher öffnen. Beide
Schrauben lösen und abnehmen.
2. Rückleuchtenzusammenbau vorsichtig aus der Aussparung
nehmen und entfernen. Aufpas‐
sen, dass der Kabelkanal nicht
verschoben wird.
