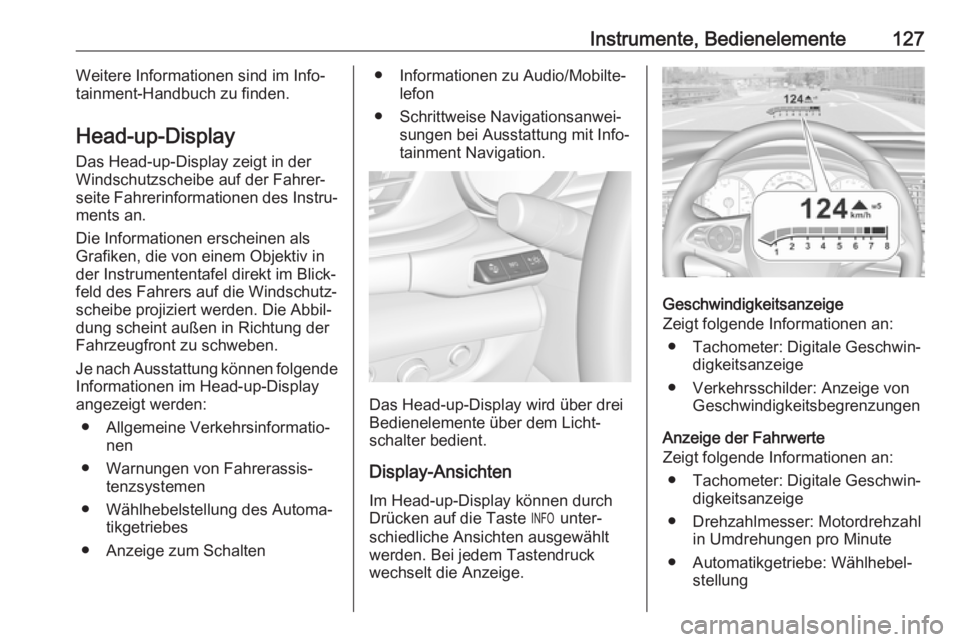

Instrumente, Bedienelemente127Weitere Informationen sind im Info‐
tainment-Handbuch zu finden.
Head-up-Display
Das Head-up-Display zeigt in der
Windschutzscheibe auf der Fahrer‐
seite Fahrerinformationen des Instru‐
ments an.
Die Informationen erscheinen als
Grafiken, die von einem Objektiv in
der Instrumententafel direkt im Blick‐
feld des Fahrers auf die Windschutz‐
scheibe projiziert werden. Die Abbil‐
dung scheint außen in Richtung der
Fahrzeugfront zu schweben.
Je nach Ausstattung können folgende Informationen im Head-up-Display
angezeigt werden:
● Allgemeine Verkehrsinformatio‐ nen
● Warnungen von Fahrerassis‐ tenzsystemen
● Wählhebelstellung des Automa‐ tikgetriebes
● Anzeige zum Schalten● Informationen zu Audio/Mobilte‐ lefon
● Schrittweise Navigationsanwei‐ sungen bei Ausstattung mit Info‐
tainment Navigation.
Das Head-up-Display wird über drei
Bedienelemente über dem Licht‐ schalter bedient.
Display-AnsichtenIm Head-up-Display können durch
Drücken auf die Taste / unter‐
schiedliche Ansichten ausgewählt
werden. Bei jedem Tastendruck
wechselt die Anzeige.
Geschwindigkeitsanzeige
Zeigt folgende Informationen an:
● Tachometer: Digitale Geschwin‐ digkeitsanzeige
● Verkehrsschilder: Anzeige von Geschwindigkeitsbegrenzungen
Anzeige der Fahrwerte
Zeigt folgende Informationen an:
● Tachometer: Digitale Geschwin‐ digkeitsanzeige
● Drehzahlmesser: Motordrehzahl in Umdrehungen pro Minute
● Automatikgetriebe: Wählhebel‐ stellung

128Instrumente, Bedienelemente● Schalt-/Automatikgetriebe:Schaltanzeige
● Autostopp-Anzeige
Audio-Ansicht
Zeigt folgende Informationen an:
● Tachometer: Digitale Geschwin‐ digkeitsanzeige
● Informationen über abgespieltes Audio
Navigationsansicht
Zeigt folgende Informationen an:
● Tachometer: Digitale Geschwin‐ digkeitsanzeige
● Schrittweise Navigationsanwei‐ sungen
Kontrollleuchten der aktiven Sicherheitsfunktionen
In allen Ansichten werden die
Kontrollleuchten der folgenden
Fahrerassistenzsysteme in der ober‐
sten Zeile des Displays angezeigt● Erkennung vorausfahrendes Fahrzeug A: Fahrzeugerken‐
nung
● Spurhalteassistent a: Status
und Warnung
● Adaptiver Geschwindigkeitsreg‐ ler Õ : Eingestellte Geschwin‐
digkeit und Status
● Erkennung Fußgänger voraus 7:
Fußgängererkennung
Popup-Warnungen
Die folgende Liste enthält lediglich
eine Auswahl möglicher Meldungen.
Einige davon sind eventuell in Ihrem
Fahrzeug nicht vorhanden, andere werden abhängig von der Fahrzeug‐
konfiguration angezeigt.
Warnungen werden bei Bedarf auf
jeder Seite angezeigt
● Warnung Fußgängerschutz
● Auffahrwarnung
● Warnung Hoch-/Herunterschal‐ ten
● Eingehender AnrufWarnungen geringerer Priorität
können durch Drücken auf G zurück‐
gesetzt werden, Warnungen hoher
Priorität bleiben so lange eingeblen‐
det, wie die Gefahr besteht. Bei
Systemmeldungen oder Fahrzeug‐
warnungen kann ein sofortiges
Eingreifen erforderlich sein. Hilfe
einer Werkstatt in Anspruch nehmen.
Position des Head-up-
Displaybilds einstellen
1. Fahrersitz einstellen.
2. Motor anlassen.
3. Taste . herabdrücken oder hoch‐
ziehen, um das Bild zu zentrieren. Das Bild kann nur nach oben und
unten, aber nicht seitlich verscho‐
ben werden.9 Warnung
Ein zu helles oder im Blickfeld zu
hoch eingestelltes Head-up-
Display-Bild kann bei dunkler
Umgebung die Sicht behindern.

Instrumente, Bedienelemente129Die Helligkeit des Head-up-
Display-Bildes auf einem niedri‐
gen Niveau halten und das Bild im
unteren Blickfeld positionieren.
Helligkeit einstellen
Die Helligkeit der Head-up-Display-
Bilder wird automatisch an die
Außenlichtverhältnisse angepasst.
Die Helligkeit ist bei Bedarf auch
manuell einstellbar:
& länger nach oben drücken, um die
Displayhelligkeit zu erhöhen. Länger
nach unten drücken, um die Display‐
helligkeit zu verringern.
Je nach Winkel und Sonnenstand
kann die Anzeigehelligkeit vorüber‐
gehend erhöht werden.
Ausschalten
Zum Ausschalten des Head-up-
Displays & länger nach unten
drücken.
Sprache
Die bevorzugte Sprache kann im
Fahrzeugpersonalisierungsmenü
eingestellt werden 3 132.
Einheiten
Die Einheiten können im Einstel‐
lungsmenü des Driver Information
Center geändert werden 3 116.
Pflege des Head-up-Displays
Innenseite der Windschutzscheibe
bei Bedarf reinigen und von Staub
und einem eventuell vorhandenen
Schmutzfilm befreien, die für ein
unscharfes Bild des Head-up-
Displays sorgen könnten.
Objektiv des Head-up-Displays in der
Instrumententafel mit einem weichen, mit Glasreiniger besprühten Tuch
reinigen. Objektiv vorsichtig abwi‐
schen und abtrocknen.
Grenzen des SystemsDas Head-up-Display funktioniert
eventuell unter folgenden Umständen
nicht ordnungsgemäß:
● Das Objektiv in der Instrumen‐ tentafel ist durch Hindernisse
verdeckt oder Windschutz‐
scheibe und Objektiv sind
verschmutzt.● Anzeigehelligkeit zu gering oder zu hoch.
● Bild nicht auf die richtige Höhe eingestellt.
● Der Fahrer trägt eine polarisierte Sonnenbrille.
Bei anderen Störungen der Anzeige
des Head-up-Displays eine Werkstatt kontaktieren.
Die Windschutzscheibe ist System‐
bestandteil des Head-up-Displays.
Windschutzscheibe ersetzen 3 40.

130Instrumente, BedienelementeFahrzeugmeldungen
Meldungen werden im Driver Infor‐
mation Center angezeigt; in einigen Fällen zusammen mit einem Warn-
und Signalton.
Zum Bestätigen einer Meldung im
Baselevel-Display auf SET/CLR am
Blinkerhebel drücken.
Beim Midlevel- und Uplevel-Display
zum Bestätigen einer Meldung auf
9 drücken.
Fahrzeug- und Service-
Meldungen
Die Fahrzeugmeldungen werden als
Text angezeigt. Die in den Meldun‐
gen gegebenen Anweisungen sind zu befolgen.
Meldungen im
Colour-Info-Display
Einige wichtige Meldungen können
zusätzlich im Colour-Info-Display
angezeigt werden. Zum Bestätigen
einer Meldung den Multifunktions‐
knopf drücken. Manche Meldungen
werden nur wenige Sekunden lang
angezeigt.
Warn- und Signaltöne
Beim Starten des Motors bzw.
während der Fahrt
Es ertönt ein einzelner Warnton.
Der Warnton für nicht geschlossene
Sicherheitsgurte hat gegenüber
anderen Warntönen die höchste Prio‐
rität.
● Bei nicht angelegtem Sicher‐ heitsgurt.
● Bei Anfahren mit nicht richtig geschlossenen Türen bzw.
Heckklappe.
● Bei betätigter Parkbremse ab einer bestimmten Geschwindig‐
keit.

Instrumente, Bedienelemente131● Bei automatischer Deaktivierungdes adaptiven Geschwindigkeits‐reglers.
● Bei zu geringem Sicherheitsab‐ stand zum vorausfahrenden
Fahrzeug.
● Bei zu geringem Sicherheitsab‐ stand zu einem Fußgänger
voraus.
● Beim Überschreiten einer programmierten Geschwindig‐
keit bzw. Geschwindigkeitsbe‐
grenzung.
● Bei Anzeige einer Warnmeldung im Driver Information Center.
● Wenn sich der elektronische Schlüssel nicht im Fahrgastraumbefindet.
● Bei Erfassung eines Objekts durch die Einparkhilfe.
● Bei einem unbeabsichtigten Spurwechsel.
● Wenn der Diesel-Partikelfilter seinen maximalen Füllstand
erreicht hat.Beim Abstellen des Fahrzeugs
und/oder Öffnen der Fahrertür
● Bei eingeschalteter Außen‐ beleuchtung.
● Bei nicht eingerasteter Anhän‐ gerzugvorrichtung.
Während eines Autostopps ● Bei Öffnen der Fahrertür.
● Wenn eine Bedingung für einen Autostopp nicht erfüllt ist.
Batteriespannung
Bei zu niedriger Spannung der Fahr‐
zeugbatterie wird eine Warnmeldung
im Driver Information Center ange‐
zeigt.
1. Alle elektrischen Verbraucher ausschalten, die nicht zur Fahrsi‐
cherheit beitragen, wie Sitzhei‐
zung, Heckscheibenheizung oder
andere Hauptverbraucher.
2. Die Fahrzeugbatterie durch längeres ununterbrochenes
Fahren oder mithilfe eines Lade‐
geräts aufladen.Die Warnmeldung verschwindet,
nachdem der Motor zweimal ohne
Spannungsabfall gestartet wurde.
Wenn die Fahrzeugbatterie nicht
aufgeladen werden kann, die
Störungsursache von einer Werkstatt
beheben lassen.

132Instrumente, BedienelementePersonalisierungFahrzeugpersonalisierung
Das Verhalten des Fahrzeugs kann
durch Ändern der Einstellungen im
Info Display personalisiert werden.
Einige der persönlichen Einstellun‐
gen für verschiedene Fahrer können
individuell für jeden Fahrzeugschlüs‐
sel gespeichert werden. Gespei‐
cherte Einstellungen 3 22.
Je nach Fahrzeugausstattung und länderspezifischen Vorschriften sind
manche der nachfolgend beschriebe‐ nen Funktionen u. U. nicht verfügbar.
Einige Funktionen werden nur ange‐
zeigt oder sind nur aktiv, wenn der
Motor läuft.
Persönliche Einstellungen 7" Color-Info-Display
; drücken, Einstellungen und dann
Fahrzeug am Touchscreen auswäh‐
len.
In den dazugehörigen Untermenüs
können die folgenden Einstellungen
geändert werden:
Fahrzeug ● Klima und Luftqualität
Max. Geschwindigkeit Auto-
Lüfter : Ändert den Luftstrom, der
im Automatikmodus der Klimati‐
sierung in den Fahrgastraum
strömt.
Automatische Sitzheizung : Akti‐
viert die Sitzheizung automa‐
tisch.
Antibeschlagautomatik : Unter‐
stützt das Freiblasen der Wind‐
schutzscheibe durch automati‐
sche Anwahl der entsprechen‐
den Einstellungen und des Auto‐
matikmodus der Klimaanlage.
Automatische Heckscheibenhei‐
zung : Aktiviert die Heckschei‐
benheizung automatisch.
● Kollision / Warnsysteme
Auffahrwarnung : Aktiviert bzw.
deaktiviert die Auffahrwarnung.
Notbremsautomatik : Aktiviert
bzw. deaktiviert die automatische Bremsfunktion bei einer nahen‐
den Aufprallgefahr. Folgende
Einstellungen können ausge‐
wählt werden: Das System über‐
nimmt die Bremskontrolle, es gibt
einen Warnton aus oder die
Funktion ist vollständig deakti‐
viert (d. h. das System greift nicht ein).
Auffahrschutzsystem : Ändert die
Einstellungen der Auffahrwar‐ nung.
Vorderer Fußgängerschutz : Zur
Aktivierung oder Deaktivierung
und Änderung der Einstellungen des vorderen Fußgängerschut‐
zes.

Instrumente, Bedienelemente133Hinterer Querverkehr-Assistent:
Schaltet den Hinterer Querver‐
kehr-Assistenten ein oder aus.
Einparkhilfe : Schaltet die Ultra‐
schall-Einparkhilfe ein oder aus. Die Aktivierung kann mit oderohne angebrachte Anhänger‐
kupplung ausgewählt werden.
"Freie Fahrt"-Hinweis : Aktiviert
bzw. deaktiviert die Erinnerung
zum Anfahren, wenn der adap‐
tive Geschwindigkeitsregler das
Fahrzeug im Stand hält.
Toter-Winkel-Warnung : Schaltet
den Toter-Winkel-Assistenten
ein oder aus.
● Komfort
Automatischer Speicherabruf :
Ändert die Einstellungen für das Abrufen von gespeicherten
Einstellungen für die elektrische Sitzeinstellung.
Fahrersitz für erleichterten
Ausstieg : Schaltet die einfache
Ausstiegsfunktion für den elek‐
trisch verstellbaren Sitz ein oder
aus.Signaltonlautstärke : Ändert die
Lautstärke von Warn- und
Signaltönen.
Abblenden bei Rückwärtsfahrt :
Aktiviert bzw. deaktiviert die
Einparkhilfe-Funktion der
Außenspiegel.
Spiegel automatisch einklappen :
Schaltet das Einklappen der
Außenspiegel per Fernbedie‐
nung ein oder aus.
Fahrerpersonalisierung : Schaltet
die Personalisierungsfunktion ein oder aus.
Regensensor Scheibenwischer :
Schaltet den Regensensor mit
automatischem Scheibenwi‐ scher ein oder aus.
Scheibenwischer an im
Rückwärtsgang : Schaltet die
automatische Betätigung des
Heckscheibenwischers bei Einle‐ gen des Rückwärtsgangs ein
oder aus.
● Beleuchtung
Fahrzeugpositionsleuchten :
Schaltet die Beleuchtung beim
Einsteigen ein oder aus.Ausstiegsbeleuchtung : Schaltet
die Beleuchtung beim Ausstei‐
gen ein oder aus bzw. ändert die
Einschaltdauer.
Links- oder Rechtsverkehr :
Schaltet zwischen Beleuchtung
für Links- oder Rechtsverkehr
um.
Adaptives Fahrlicht : Ändert die
Einstellungen der Funktionen der LED-Scheinwerfer.
● Zentralverriegelung
Aussperrsicherung entriegelte
Tür : Schaltet die Türverriegelung
bei geöffneter Tür ein bzw. aus.
Automatische Türverriegelung :
Schaltet die automatische
Türverriegelung nach dem
Einschalten der Zündung ein
bzw. aus.
Verzögerte Türverriegelung :
Schaltet die verzögerte Türver‐
riegelung ein bzw. aus. Diese
Funktion verzögert die aktuelle Verriegelung der Türen, bis alle
Türen geschlossen sind.
● Fernverriegelung, -entriegelung,
-start

134Instrumente, BedienelementeLichtsignal bei Fernentriegelung:
Schaltet die Rückmeldung der
Warnblinker beim Entriegeln ein
oder aus.
Rückmeldung Fernverriegelung :
Ändert das Feedback beim
Verriegeln des Fahrzeugs.
Türentriegelung per
Fernbedienung : Ändert die Konfi‐
guration so, dass beim Entriegeln entweder nur die Fahrertür oderdas ganze Fahrzeug entriegelt
wird.
Fernentriegelte Türen wieder
verriegeln : Schaltet die automa‐
tische erneute Türverriegelung
ein oder aus, nachdem das Fahr‐
zeug entriegelt, aber nicht geöff‐
net wurde.
Fernbedienung Fenster : Aktiviert
bzw. deaktiviert die elektrische
Fensterbetätigung mit dem elek‐
tronischen Schlüssel.
Passive Türentriegelung : Ändert
die Konfiguration so, dass beim
Entriegeln nur die Fahrertür oder
das ganze Fahrzeug entriegelt
wird.Passive Türverriegelung : Schal‐
tet die passive Türverriegelung
ein bzw. aus. Mit dieser Funktion wird das Fahrzeug nach einigen
Sekunden automatisch verrie‐
gelt, wenn alle Türen geschlos‐
sen sind und ein elektronischer
Schlüssel aus dem Fahrzeug
entfernt wurde.
Warnung Funkschlüssel im Fzg. :
Aktiviert bzw. deaktiviert den
Warnton, wenn der elektronische Schlüssel im Fahrzeug bleibt.
Persönliche Einstellungen
8" Color-Info-Display
Auf ; drücken, dann das Symbol
EINSTELLUNGEN anwählen.
In den dazugehörigen Untermenüs
können die folgenden Einstellungen
geändert werden:
Fahrzeug ● Klimatisierung und Luftqualität
Automatische Gebläsege‐
schwindigkeit : Ändert den Luft‐
strom, der im Automatikmodus
der Klimatisierung in den Fahr‐
gastraum strömt.
Automatische Sitzheizung : Akti‐
viert die Sitzheizung automa‐
tisch.
Automatische Beschlagentfer‐
nung : Unterstützt das Freiblasen
der Windschutzscheibe durch
