2018 OPEL INSIGNIA BREAK Betriebsanleitung (in German)

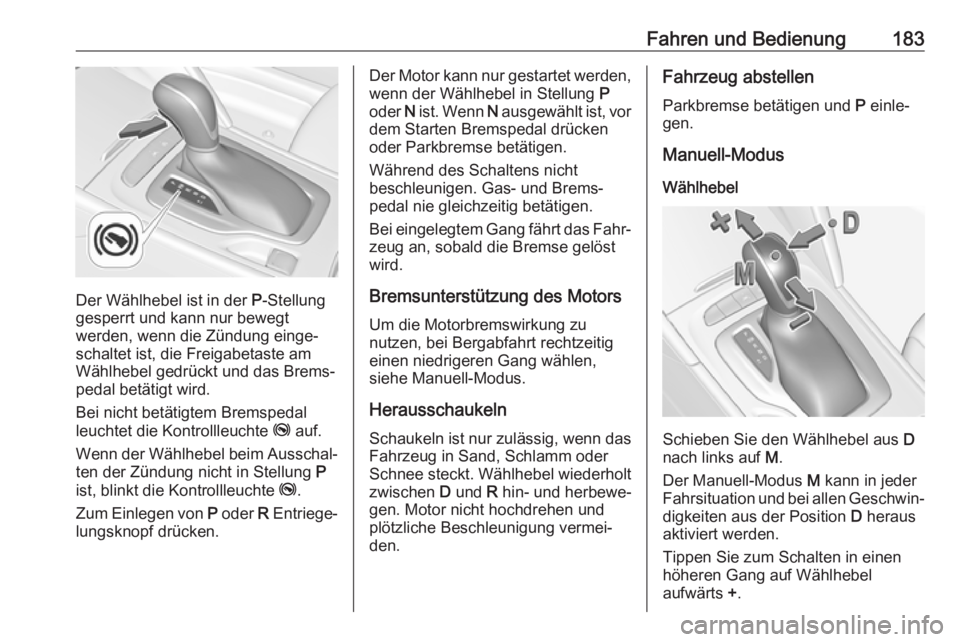

Fahren und Bedienung183
Der Wählhebel ist in der P-Stellung
gesperrt und kann nur bewegt
werden, wenn die Zündung einge‐
schaltet ist, die Freigabetaste am
Wählhebel gedrückt und das Brems‐ pedal betätigt wird.
Bei nicht betätigtem Bremspedal
leuchtet die Kontrollleuchte j auf.
Wenn der Wählhebel beim Ausschal‐
ten der Zündung nicht in Stellung P
ist, blinkt die Kontrollleuchte j.
Zum Einlegen von P oder R Entriege‐
lungsknopf drücken.
Der Motor kann nur gestartet werden,
wenn der Wählhebel in Stellung P
oder N ist. Wenn N ausgewählt ist, vor
dem Starten Bremspedal drücken
oder Parkbremse betätigen.
Während des Schaltens nicht
beschleunigen. Gas- und Brems‐
pedal nie gleichzeitig betätigen.
Bei eingelegtem Gang fährt das Fahr‐ zeug an, sobald die Bremse gelöst
wird.
Bremsunterstützung des Motors
Um die Motorbremswirkung zu
nutzen, bei Bergabfahrt rechtzeitig einen niedrigeren Gang wählen,
siehe Manuell-Modus.
Herausschaukeln Schaukeln ist nur zulässig, wenn das
Fahrzeug in Sand, Schlamm oder
Schnee steckt. Wählhebel wiederholt
zwischen D und R hin- und herbewe‐
gen. Motor nicht hochdrehen und
plötzliche Beschleunigung vermei‐
den.Fahrzeug abstellen
Parkbremse betätigen und P einle‐
gen.
Manuell-Modus
Wählhebel
Schieben Sie den Wählhebel aus D
nach links auf M.
Der Manuell-Modus M kann in jeder
Fahrsituation und bei allen Geschwin‐ digkeiten aus der Position D heraus
aktiviert werden.
Tippen Sie zum Schalten in einen
höheren Gang auf Wählhebel
aufwärts +.

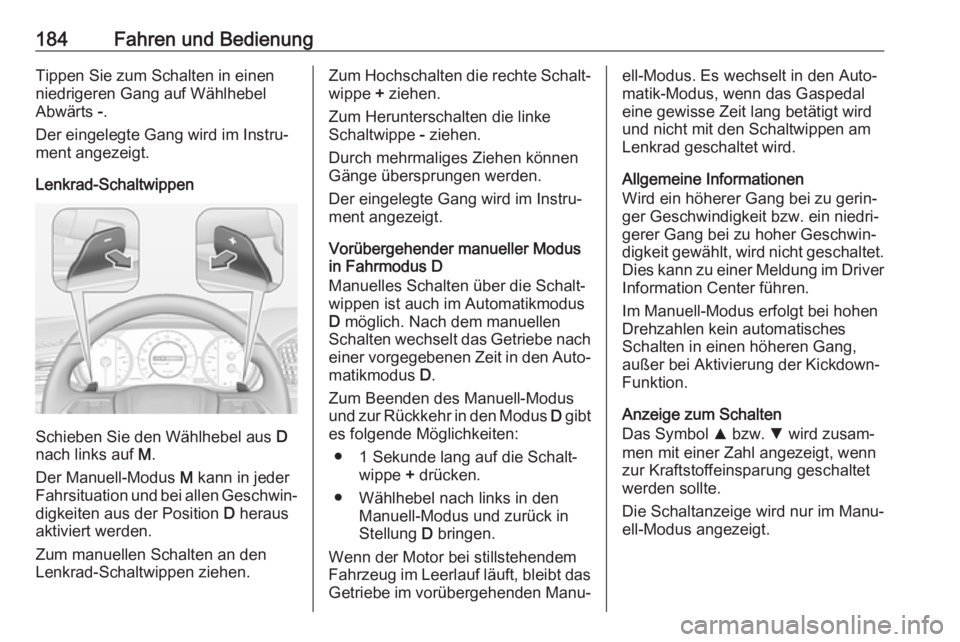

184Fahren und BedienungTippen Sie zum Schalten in einen
niedrigeren Gang auf Wählhebel
Abwärts -.
Der eingelegte Gang wird im Instru‐
ment angezeigt.
Lenkrad-Schaltwippen
Schieben Sie den Wählhebel aus D
nach links auf M.
Der Manuell-Modus M kann in jeder
Fahrsituation und bei allen Geschwin‐ digkeiten aus der Position D heraus
aktiviert werden.
Zum manuellen Schalten an den
Lenkrad-Schaltwippen ziehen.
Zum Hochschalten die rechte Schalt‐
wippe + ziehen.
Zum Herunterschalten die linke
Schaltwippe - ziehen.
Durch mehrmaliges Ziehen können
Gänge übersprungen werden.
Der eingelegte Gang wird im Instru‐
ment angezeigt.
Vorübergehender manueller Modus
in Fahrmodus D
Manuelles Schalten über die Schalt‐
wippen ist auch im Automatikmodus
D möglich. Nach dem manuellen
Schalten wechselt das Getriebe nach einer vorgegebenen Zeit in den Auto‐
matikmodus D.
Zum Beenden des Manuell-Modus
und zur Rückkehr in den Modus D gibt
es folgende Möglichkeiten:
● 1 Sekunde lang auf die Schalt‐ wippe + drücken.
● Wählhebel nach links in den Manuell-Modus und zurück inStellung D bringen.
Wenn der Motor bei stillstehendem Fahrzeug im Leerlauf läuft, bleibt das Getriebe im vorübergehenden Manu‐ell-Modus. Es wechselt in den Auto‐
matik-Modus, wenn das Gaspedal
eine gewisse Zeit lang betätigt wird
und nicht mit den Schaltwippen am
Lenkrad geschaltet wird.
Allgemeine Informationen
Wird ein höherer Gang bei zu gerin‐
ger Geschwindigkeit bzw. ein niedri‐
gerer Gang bei zu hoher Geschwin‐
digkeit gewählt, wird nicht geschaltet. Dies kann zu einer Meldung im Driver Information Center führen.
Im Manuell-Modus erfolgt bei hohen Drehzahlen kein automatisches
Schalten in einen höheren Gang,
außer bei Aktivierung der Kickdown-
Funktion.
Anzeige zum Schalten
Das Symbol R bzw. S wird zusam‐
men mit einer Zahl angezeigt, wenn
zur Kraftstoffeinsparung geschaltet
werden sollte.
Die Schaltanzeige wird nur im Manu‐ ell-Modus angezeigt.

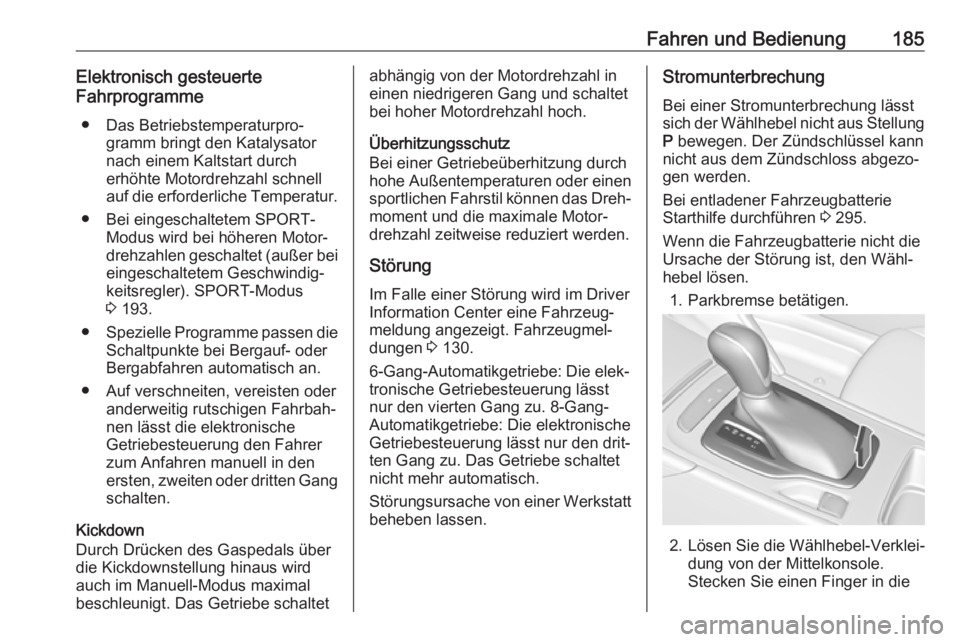

Fahren und Bedienung185Elektronisch gesteuerte
Fahrprogramme
● Das Betriebstemperaturpro‐ gramm bringt den Katalysatornach einem Kaltstart durch
erhöhte Motordrehzahl schnell
auf die erforderliche Temperatur.
● Bei eingeschaltetem SPORT- Modus wird bei höheren Motor‐
drehzahlen geschaltet (außer bei eingeschaltetem Geschwindig‐
keitsregler). SPORT-Modus
3 193.
● Spezielle Programme passen die
Schaltpunkte bei Bergauf- oder
Bergabfahren automatisch an.
● Auf verschneiten, vereisten oder anderweitig rutschigen Fahrbah‐
nen lässt die elektronische
Getriebesteuerung den Fahrer
zum Anfahren manuell in den
ersten, zweiten oder dritten Gang schalten.
Kickdown
Durch Drücken des Gaspedals über
die Kickdownstellung hinaus wird
auch im Manuell-Modus maximal
beschleunigt. Das Getriebe schaltetabhängig von der Motordrehzahl in
einen niedrigeren Gang und schaltet
bei hoher Motordrehzahl hoch.
Überhitzungsschutz
Bei einer Getriebeüberhitzung durch
hohe Außentemperaturen oder einen sportlichen Fahrstil können das Dreh‐
moment und die maximale Motor‐
drehzahl zeitweise reduziert werden.
StörungIm Falle einer Störung wird im Driver
Information Center eine Fahrzeug‐
meldung angezeigt. Fahrzeugmel‐
dungen 3 130.
6-Gang-Automatikgetriebe: Die elek‐
tronische Getriebesteuerung lässt
nur den vierten Gang zu. 8-Gang-
Automatikgetriebe: Die elektronische
Getriebesteuerung lässt nur den drit‐
ten Gang zu. Das Getriebe schaltet
nicht mehr automatisch.
Störungsursache von einer Werkstatt
beheben lassen.Stromunterbrechung
Bei einer Stromunterbrechung lässt
sich der Wählhebel nicht aus Stellung
P bewegen. Der Zündschlüssel kann
nicht aus dem Zündschloss abgezo‐
gen werden.
Bei entladener Fahrzeugbatterie
Starthilfe durchführen 3 295.
Wenn die Fahrzeugbatterie nicht die
Ursache der Störung ist, den Wähl‐
hebel lösen.
1. Parkbremse betätigen.
2. Lösen Sie die Wählhebel-Verklei‐ dung von der Mittelkonsole.Stecken Sie einen Finger in die

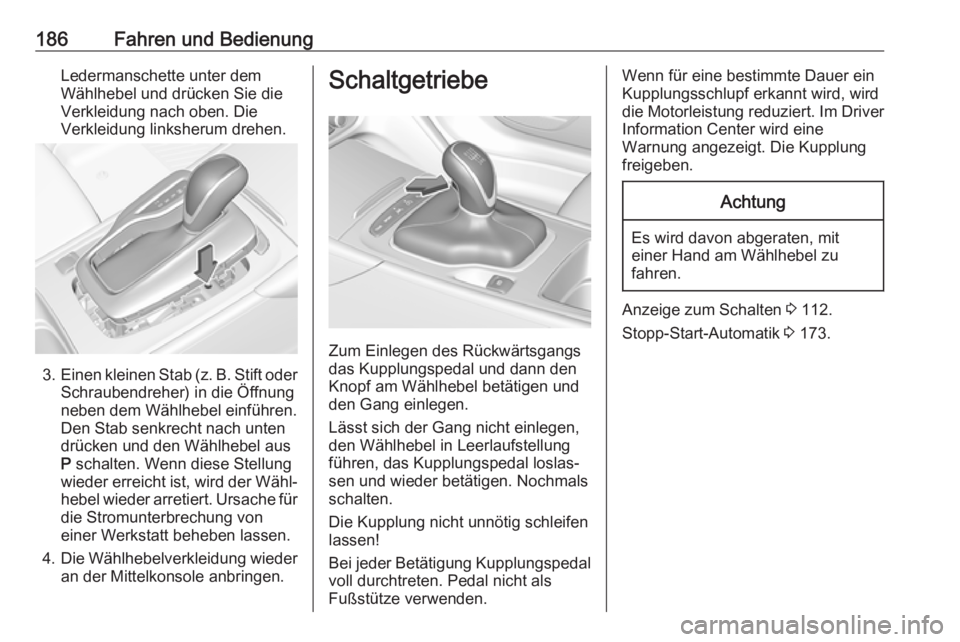

186Fahren und BedienungLedermanschette unter demWählhebel und drücken Sie die
Verkleidung nach oben. Die
Verkleidung linksherum drehen.
3. Einen kleinen Stab (z. B. Stift oder
Schraubendreher) in die Öffnung
neben dem Wählhebel einführen.
Den Stab senkrecht nach unten
drücken und den Wählhebel aus
P schalten. Wenn diese Stellung
wieder erreicht ist, wird der Wähl‐
hebel wieder arretiert. Ursache für die Stromunterbrechung von
einer Werkstatt beheben lassen.
4. Die Wählhebelverkleidung wieder
an der Mittelkonsole anbringen.
Schaltgetriebe
Zum Einlegen des Rückwärtsgangs
das Kupplungspedal und dann den
Knopf am Wählhebel betätigen und
den Gang einlegen.
Lässt sich der Gang nicht einlegen,
den Wählhebel in Leerlaufstellung
führen, das Kupplungspedal loslas‐
sen und wieder betätigen. Nochmals
schalten.
Die Kupplung nicht unnötig schleifen
lassen!
Bei jeder Betätigung Kupplungspedal
voll durchtreten. Pedal nicht als
Fußstütze verwenden.
Wenn für eine bestimmte Dauer ein
Kupplungsschlupf erkannt wird, wird
die Motorleistung reduziert. Im Driver Information Center wird eine
Warnung angezeigt. Die Kupplung
freigeben.Achtung
Es wird davon abgeraten, mit einer Hand am Wählhebel zu
fahren.
Anzeige zum Schalten 3 112.
Stopp-Start-Automatik 3 173.

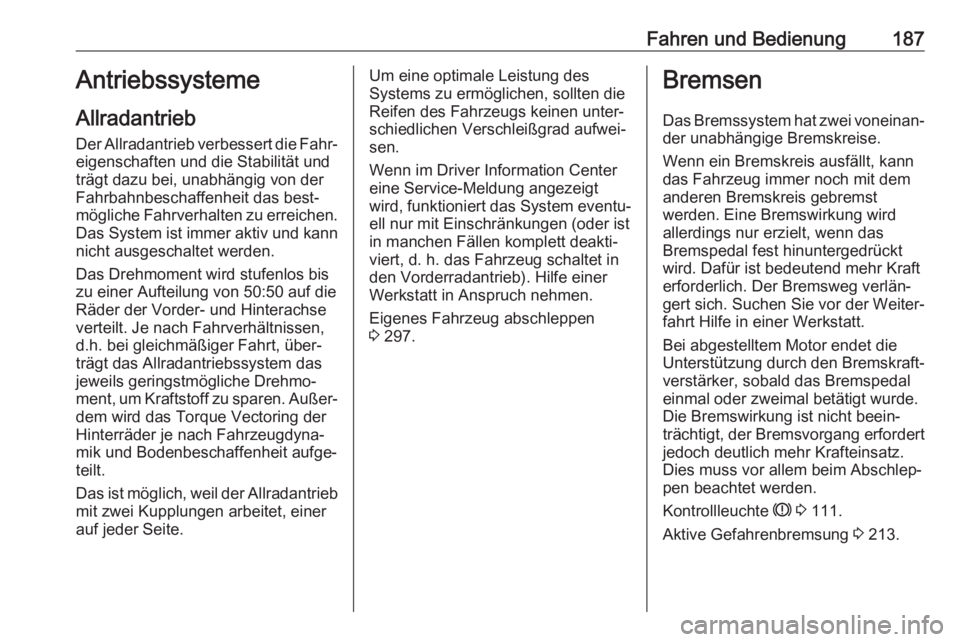

Fahren und Bedienung187Antriebssysteme
Allradantrieb
Der Allradantrieb verbessert die Fahr‐
eigenschaften und die Stabilität und
trägt dazu bei, unabhängig von der
Fahrbahnbeschaffenheit das best‐
mögliche Fahrverhalten zu erreichen.
Das System ist immer aktiv und kann nicht ausgeschaltet werden.
Das Drehmoment wird stufenlos bis
zu einer Aufteilung von 50:50 auf die
Räder der Vorder- und Hinterachse
verteilt. Je nach Fahrverhältnissen,
d.h. bei gleichmäßiger Fahrt, über‐
trägt das Allradantriebssystem das
jeweils geringstmögliche Drehmo‐
ment, um Kraftstoff zu sparen. Außer‐ dem wird das Torque Vectoring der
Hinterräder je nach Fahrzeugdyna‐
mik und Bodenbeschaffenheit aufge‐
teilt.
Das ist möglich, weil der Allradantrieb
mit zwei Kupplungen arbeitet, einer
auf jeder Seite.Um eine optimale Leistung des Systems zu ermöglichen, sollten die
Reifen des Fahrzeugs keinen unter‐
schiedlichen Verschleißgrad aufwei‐
sen.
Wenn im Driver Information Center
eine Service-Meldung angezeigt
wird, funktioniert das System eventu‐
ell nur mit Einschränkungen (oder ist
in manchen Fällen komplett deakti‐
viert, d. h. das Fahrzeug schaltet in
den Vorderradantrieb). Hilfe einer
Werkstatt in Anspruch nehmen.
Eigenes Fahrzeug abschleppen
3 297.Bremsen
Das Bremssystem hat zwei voneinan‐
der unabhängige Bremskreise.
Wenn ein Bremskreis ausfällt, kann
das Fahrzeug immer noch mit dem
anderen Bremskreis gebremst
werden. Eine Bremswirkung wird allerdings nur erzielt, wenn das
Bremspedal fest hinuntergedrückt
wird. Dafür ist bedeutend mehr Kraft
erforderlich. Der Bremsweg verlän‐
gert sich. Suchen Sie vor der Weiter‐
fahrt Hilfe in einer Werkstatt.
Bei abgestelltem Motor endet die
Unterstützung durch den Bremskraft‐
verstärker, sobald das Bremspedal
einmal oder zweimal betätigt wurde.
Die Bremswirkung ist nicht beein‐
trächtigt, der Bremsvorgang erfordert
jedoch deutlich mehr Krafteinsatz.
Dies muss vor allem beim Abschlep‐
pen beachtet werden.
Kontrollleuchte R 3 111.
Aktive Gefahrenbremsung 3 213.

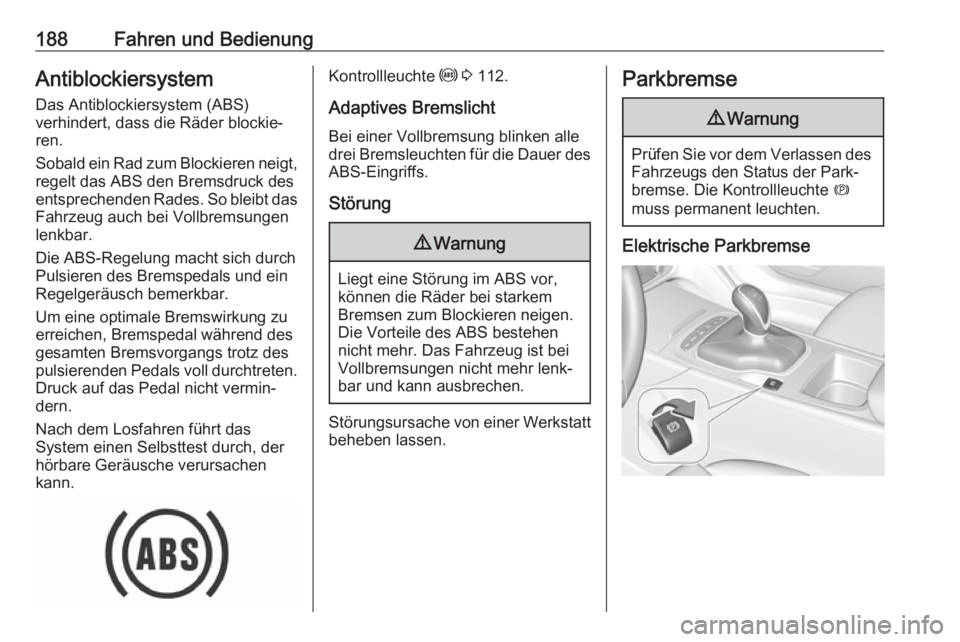

188Fahren und BedienungAntiblockiersystem
Das Antiblockiersystem (ABS)
verhindert, dass die Räder blockie‐
ren.
Sobald ein Rad zum Blockieren neigt, regelt das ABS den Bremsdruck des
entsprechenden Rades. So bleibt das
Fahrzeug auch bei Vollbremsungen
lenkbar.
Die ABS-Regelung macht sich durch Pulsieren des Bremspedals und einRegelgeräusch bemerkbar.
Um eine optimale Bremswirkung zu
erreichen, Bremspedal während des
gesamten Bremsvorgangs trotz des
pulsierenden Pedals voll durchtreten. Druck auf das Pedal nicht vermin‐
dern.
Nach dem Losfahren führt das
System einen Selbsttest durch, der
hörbare Geräusche verursachen
kann.Kontrollleuchte u 3 112.
Adaptives Bremslicht
Bei einer Vollbremsung blinken alle
drei Bremsleuchten für die Dauer des
ABS-Eingriffs.
Störung9 Warnung
Liegt eine Störung im ABS vor,
können die Räder bei starkem
Bremsen zum Blockieren neigen.
Die Vorteile des ABS bestehen
nicht mehr. Das Fahrzeug ist bei
Vollbremsungen nicht mehr lenk‐
bar und kann ausbrechen.
Störungsursache von einer Werkstatt
beheben lassen.
Parkbremse9 Warnung
Prüfen Sie vor dem Verlassen des
Fahrzeugs den Status der Park‐
bremse. Die Kontrollleuchte m
muss permanent leuchten.
Elektrische Parkbremse

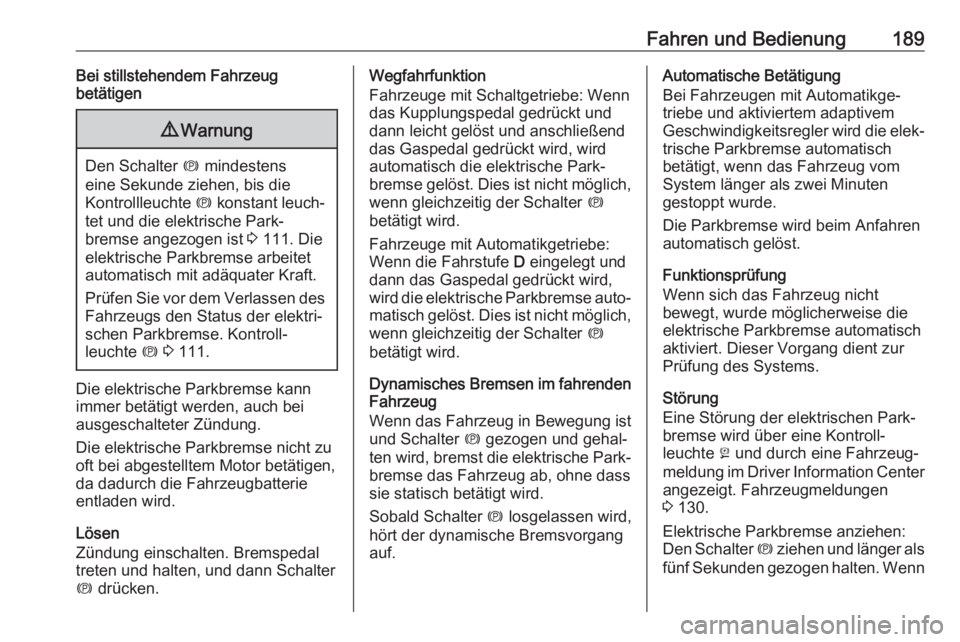

Fahren und Bedienung189Bei stillstehendem Fahrzeug
betätigen9 Warnung
Den Schalter m mindestens
eine Sekunde ziehen, bis die
Kontrollleuchte m konstant leuch‐
tet und die elektrische Park‐
bremse angezogen ist 3 111. Die
elektrische Parkbremse arbeitet
automatisch mit adäquater Kraft.
Prüfen Sie vor dem Verlassen des
Fahrzeugs den Status der elektri‐
schen Parkbremse. Kontroll‐
leuchte m 3 111.
Die elektrische Parkbremse kann
immer betätigt werden, auch bei
ausgeschalteter Zündung.
Die elektrische Parkbremse nicht zu
oft bei abgestelltem Motor betätigen,
da dadurch die Fahrzeugbatterie
entladen wird.
Lösen
Zündung einschalten. Bremspedal
treten und halten, und dann Schalter
m drücken.
Wegfahrfunktion
Fahrzeuge mit Schaltgetriebe: Wenn das Kupplungspedal gedrückt und
dann leicht gelöst und anschließend
das Gaspedal gedrückt wird, wird
automatisch die elektrische Park‐
bremse gelöst. Dies ist nicht möglich,
wenn gleichzeitig der Schalter m
betätigt wird.
Fahrzeuge mit Automatikgetriebe:
Wenn die Fahrstufe D eingelegt und
dann das Gaspedal gedrückt wird,
wird die elektrische Parkbremse auto‐
matisch gelöst. Dies ist nicht möglich,
wenn gleichzeitig der Schalter m
betätigt wird.
Dynamisches Bremsen im fahrenden
Fahrzeug
Wenn das Fahrzeug in Bewegung ist
und Schalter m gezogen und gehal‐
ten wird, bremst die elektrische Park‐ bremse das Fahrzeug ab, ohne dass
sie statisch betätigt wird.
Sobald Schalter m losgelassen wird,
hört der dynamische Bremsvorgang
auf.Automatische Betätigung
Bei Fahrzeugen mit Automatikge‐
triebe und aktiviertem adaptivem
Geschwindigkeitsregler wird die elek‐ trische Parkbremse automatisch
betätigt, wenn das Fahrzeug vom
System länger als zwei Minuten
gestoppt wurde.
Die Parkbremse wird beim Anfahren
automatisch gelöst.
Funktionsprüfung
Wenn sich das Fahrzeug nicht bewegt, wurde möglicherweise die
elektrische Parkbremse automatisch
aktiviert. Dieser Vorgang dient zur
Prüfung des Systems.
Störung
Eine Störung der elektrischen Park‐
bremse wird über eine Kontroll‐
leuchte j und durch eine Fahrzeug‐
meldung im Driver Information Center
angezeigt. Fahrzeugmeldungen
3 130.
Elektrische Parkbremse anziehen:
Den Schalter m ziehen und länger als
fünf Sekunden gezogen halten. Wenn

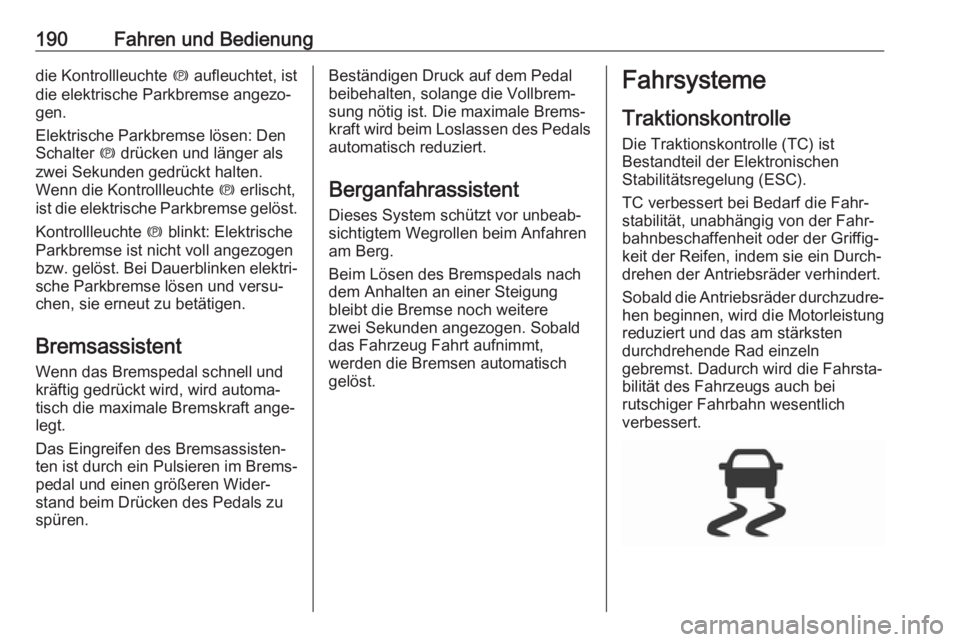

190Fahren und Bedienungdie Kontrollleuchte m aufleuchtet, ist
die elektrische Parkbremse angezo‐ gen.
Elektrische Parkbremse lösen: Den Schalter m drücken und länger als
zwei Sekunden gedrückt halten.
Wenn die Kontrollleuchte m erlischt,
ist die elektrische Parkbremse gelöst.
Kontrollleuchte m blinkt: Elektrische
Parkbremse ist nicht voll angezogen
bzw. gelöst. Bei Dauerblinken elektri‐
sche Parkbremse lösen und versu‐
chen, sie erneut zu betätigen.
Bremsassistent
Wenn das Bremspedal schnell und
kräftig gedrückt wird, wird automa‐
tisch die maximale Bremskraft ange‐
legt.
Das Eingreifen des Bremsassisten‐
ten ist durch ein Pulsieren im Brems‐
pedal und einen größeren Wider‐ stand beim Drücken des Pedals zuspüren.Beständigen Druck auf dem Pedal
beibehalten, solange die Vollbrem‐
sung nötig ist. Die maximale Brems‐
kraft wird beim Loslassen des Pedals automatisch reduziert.
Berganfahrassistent
Dieses System schützt vor unbeab‐
sichtigtem Wegrollen beim Anfahren
am Berg.
Beim Lösen des Bremspedals nach
dem Anhalten an einer Steigung
bleibt die Bremse noch weitere
zwei Sekunden angezogen. Sobald
das Fahrzeug Fahrt aufnimmt,
werden die Bremsen automatisch
gelöst.Fahrsysteme
Traktionskontrolle Die Traktionskontrolle (TC) ist
Bestandteil der Elektronischen
Stabilitätsregelung (ESC).
TC verbessert bei Bedarf die Fahr‐ stabilität, unabhängig von der Fahr‐bahnbeschaffenheit oder der Griffig‐
keit der Reifen, indem sie ein Durch‐ drehen der Antriebsräder verhindert.
Sobald die Antriebsräder durchzudre‐
hen beginnen, wird die Motorleistung
reduziert und das am stärksten
durchdrehende Rad einzeln
gebremst. Dadurch wird die Fahrsta‐
bilität des Fahrzeugs auch bei
rutschiger Fahrbahn wesentlich
verbessert.
