2018 OPEL INSIGNIA BREAK Betriebsanleitung (in German)

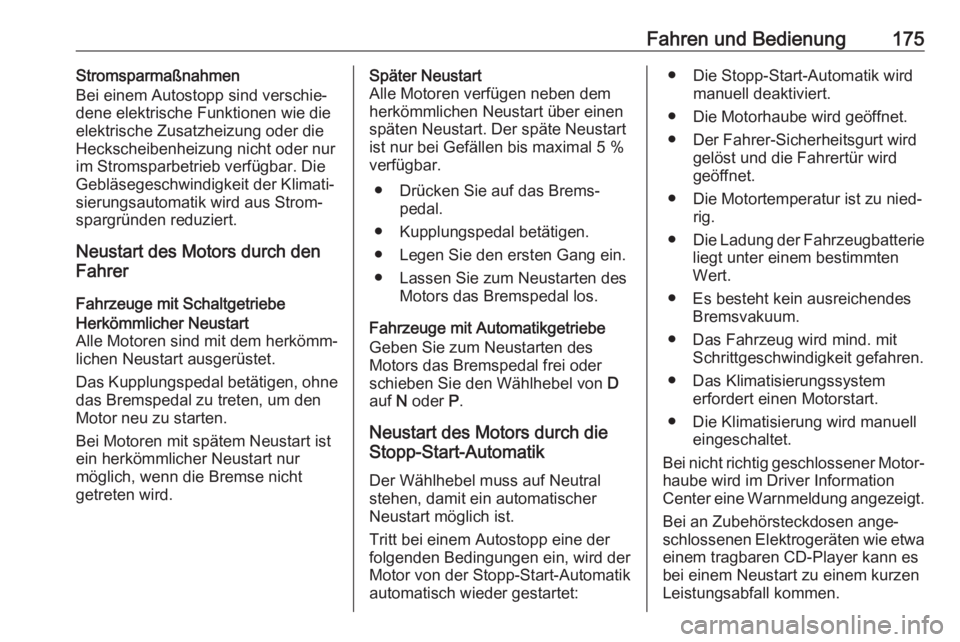

Fahren und Bedienung175Stromsparmaßnahmen
Bei einem Autostopp sind verschie‐ dene elektrische Funktionen wie die
elektrische Zusatzheizung oder die
Heckscheibenheizung nicht oder nur
im Stromsparbetrieb verfügbar. Die
Gebläsegeschwindigkeit der Klimati‐ sierungsautomatik wird aus Strom‐
spargründen reduziert.
Neustart des Motors durch den
Fahrer
Fahrzeuge mit SchaltgetriebeHerkömmlicher Neustart
Alle Motoren sind mit dem herkömm‐
lichen Neustart ausgerüstet.
Das Kupplungspedal betätigen, ohne das Bremspedal zu treten, um den
Motor neu zu starten.
Bei Motoren mit spätem Neustart ist
ein herkömmlicher Neustart nur
möglich, wenn die Bremse nicht
getreten wird.Später Neustart
Alle Motoren verfügen neben dem
herkömmlichen Neustart über einen
späten Neustart. Der späte Neustart
ist nur bei Gefällen bis maximal 5 % verfügbar.
● Drücken Sie auf das Brems‐ pedal.
● Kupplungspedal betätigen.
● Legen Sie den ersten Gang ein.
● Lassen Sie zum Neustarten des Motors das Bremspedal los.
Fahrzeuge mit Automatikgetriebe
Geben Sie zum Neustarten des
Motors das Bremspedal frei oder
schieben Sie den Wählhebel von D
auf N oder P.
Neustart des Motors durch die
Stopp-Start-Automatik
Der Wählhebel muss auf Neutral
stehen, damit ein automatischer
Neustart möglich ist.
Tritt bei einem Autostopp eine der
folgenden Bedingungen ein, wird der
Motor von der Stopp-Start-Automatik
automatisch wieder gestartet:● Die Stopp-Start-Automatik wird manuell deaktiviert.
● Die Motorhaube wird geöffnet.
● Der Fahrer-Sicherheitsgurt wird gelöst und die Fahrertür wird
geöffnet.
● Die Motortemperatur ist zu nied‐ rig.
● Die Ladung der Fahrzeugbatterie
liegt unter einem bestimmten
Wert.
● Es besteht kein ausreichendes Bremsvakuum.
● Das Fahrzeug wird mind. mit Schrittgeschwindigkeit gefahren.
● Das Klimatisierungssystem erfordert einen Motorstart.
● Die Klimatisierung wird manuell eingeschaltet.
Bei nicht richtig geschlossener Motor‐ haube wird im Driver Information
Center eine Warnmeldung angezeigt.
Bei an Zubehörsteckdosen ange‐schlossenen Elektrogeräten wie etwa
einem tragbaren CD-Player kann es
bei einem Neustart zu einem kurzen
Leistungsabfall kommen.

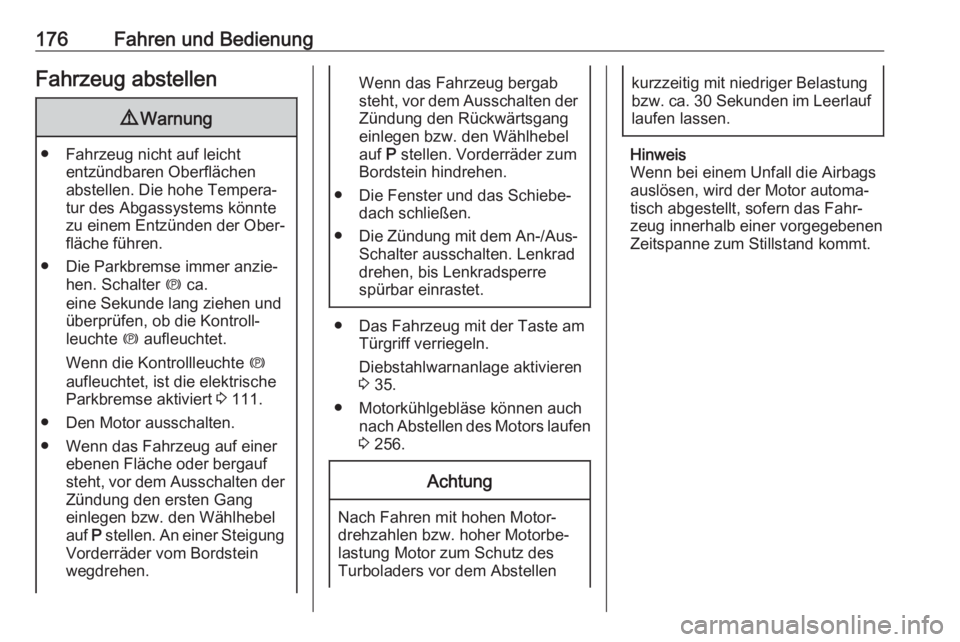

176Fahren und BedienungFahrzeug abstellen9Warnung
● Fahrzeug nicht auf leicht
entzündbaren Oberflächen
abstellen. Die hohe Tempera‐
tur des Abgassystems könnte
zu einem Entzünden der Ober‐
fläche führen.
● Die Parkbremse immer anzie‐ hen. Schalter m ca.
eine Sekunde lang ziehen und
überprüfen, ob die Kontroll‐
leuchte m aufleuchtet.
Wenn die Kontrollleuchte m
aufleuchtet, ist die elektrische Parkbremse aktiviert 3 111.
● Den Motor ausschalten.
● Wenn das Fahrzeug auf einer ebenen Fläche oder bergauf
steht, vor dem Ausschalten der
Zündung den ersten Gang
einlegen bzw. den Wählhebel
auf P stellen. An einer Steigung
Vorderräder vom Bordstein
wegdrehen.
Wenn das Fahrzeug bergab
steht, vor dem Ausschalten der
Zündung den Rückwärtsgang
einlegen bzw. den Wählhebel
auf P stellen. Vorderräder zum
Bordstein hindrehen.
● Die Fenster und das Schiebe‐ dach schließen.
● Die Zündung mit dem An-/Aus-
Schalter ausschalten. Lenkrad
drehen, bis Lenkradsperre
spürbar einrastet.
● Das Fahrzeug mit der Taste am Türgriff verriegeln.
Diebstahlwarnanlage aktivieren
3 35.
● Motorkühlgebläse können auch nach Abstellen des Motors laufen
3 256.
Achtung
Nach Fahren mit hohen Motor‐
drehzahlen bzw. hoher Motorbe‐
lastung Motor zum Schutz des
Turboladers vor dem Abstellen
kurzzeitig mit niedriger Belastung
bzw. ca. 30 Sekunden im Leerlauf laufen lassen.
Hinweis
Wenn bei einem Unfall die Airbags
auslösen, wird der Motor automa‐
tisch abgestellt, sofern das Fahr‐
zeug innerhalb einer vorgegebenen
Zeitspanne zum Stillstand kommt.

Fahren und Bedienung177Motorabgase9Gefahr
Motorabgase enthalten giftiges
Kohlenmonoxid. Dieses Gas ist
farb- und geruchlos und kann
beim Einatmen lebensgefährlich
sein.
Wenn Abgase in das Fahrzeug‐
innere gelangen, Fenster öffnen.
Störungsursache von einer Werk‐
statt beheben lassen.
Nicht mit offenem Laderaum
fahren, weil sonst Abgase in das
Fahrzeug eindringen können.
Diesel-Partikelfilter
Automatische ReinigungDas Diesel-Partikelfilter-System filtert
schädliche Rußpartikel aus den
Motorabgasen. Das System verfügt über eine Selbstreinigungsfunktion,
die während der Fahrt ohne einen
Hinweis automatisch abläuft. Der
Filter wird von Zeit zu Zeit durch
Verbrennen der zurückgehaltenen
Rußpartikel bei hoher Temperatur
gereinigt. Dieser Vorgang läuft auto‐
matisch bei bestimmten Fahrbedin‐ gungen ab und kann bis zu
25 Minuten dauern. In der Regel
benötigt er zwischen sieben und
zwölf Minuten. Währenddessen ist
kein Autostopp möglich und der Kraft‐ stoffverbrauch kann etwas höher
sein. Die dabei auftretende Geruchs-
und Rauchentwicklung ist normal.
System muss gereinigt werden Unter bestimmten Fahrbedingungen,
z. B. Kurzstreckenverkehr, kann sich
das System nicht automatisch reini‐
gen.Wenn der Filter gereinigt werden
muss, eine automatische Reinigung
aber aufgrund der letzten Fahrbedin‐
gungen nicht möglich war, wird dies
durch Aufleuchten von % und eine
Warnmeldung im Driver Information Center angezeigt.
Wenn der Diesel-Partikelfilter voll ist,
leuchtet % in Verbindung mit einer
Warnmeldung auf. Den Reinigungs‐
vorgang so bald wie möglich begin‐ nen.
% blinkt in Verbindung mit einer
Warnmeldung, wenn der Diesel-
Partikelfilter seinen maximalen Füll‐ stand erreicht hat. Sofort mit dem
Reinigungsvorgang beginnen, um
Motorschäden zu vermeiden.
Selbstreinigung aktivieren Zur Aktivierung des Reinigungsvor‐gangs weiterfahren und die Motor‐drehzahl über 2000 U/min halten.
Wenn nötig zurückschalten. Dadurch
wird die Reinigung des Diesel-Parti‐
kelfilters ausgelöst.
Die Reinigung erfolgt am raschesten
bei hoher Motordrehzahl und Last.

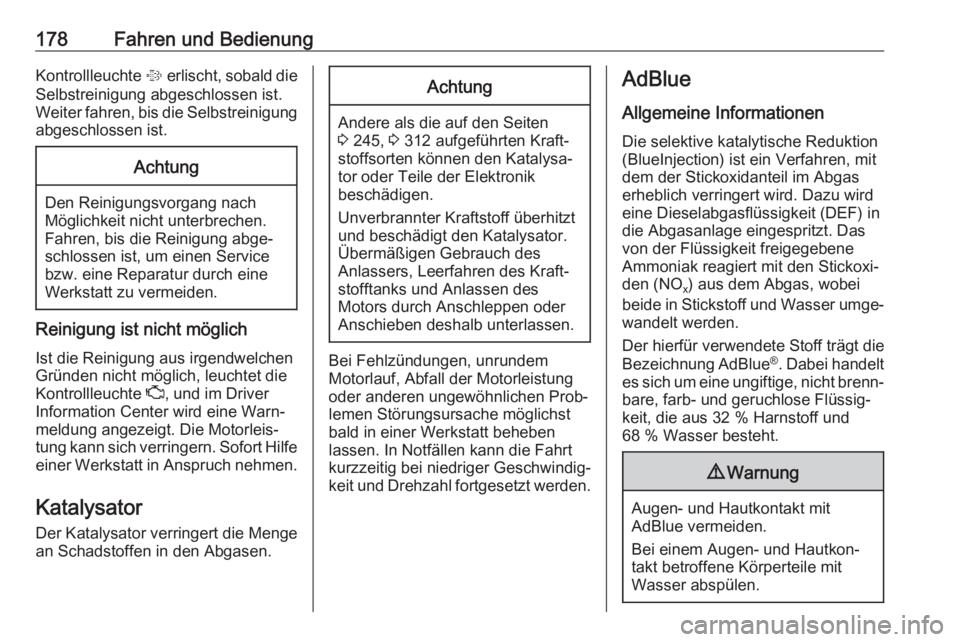

178Fahren und BedienungKontrollleuchte % erlischt, sobald die
Selbstreinigung abgeschlossen ist.
Weiter fahren, bis die Selbstreinigung abgeschlossen ist.Achtung
Den Reinigungsvorgang nach
Möglichkeit nicht unterbrechen.
Fahren, bis die Reinigung abge‐
schlossen ist, um einen Service
bzw. eine Reparatur durch eine
Werkstatt zu vermeiden.
Reinigung ist nicht möglich
Ist die Reinigung aus irgendwelchen
Gründen nicht möglich, leuchtet die
Kontrollleuchte Z, und im Driver
Information Center wird eine Warn‐
meldung angezeigt. Die Motorleis‐ tung kann sich verringern. Sofort Hilfe einer Werkstatt in Anspruch nehmen.
Katalysator
Der Katalysator verringert die Menge
an Schadstoffen in den Abgasen.
Achtung
Andere als die auf den Seiten
3 245, 3 312 aufgeführten Kraft‐
stoffsorten können den Katalysa‐
tor oder Teile der Elektronik
beschädigen.
Unverbrannter Kraftstoff überhitzt
und beschädigt den Katalysator.
Übermäßigen Gebrauch des
Anlassers, Leerfahren des Kraft‐
stofftanks und Anlassen des
Motors durch Anschleppen oder Anschieben deshalb unterlassen.
Bei Fehlzündungen, unrundem
Motorlauf, Abfall der Motorleistung
oder anderen ungewöhnlichen Prob‐
lemen Störungsursache möglichst
bald in einer Werkstatt beheben
lassen. In Notfällen kann die Fahrt
kurzzeitig bei niedriger Geschwindig‐
keit und Drehzahl fortgesetzt werden.
AdBlue
Allgemeine Informationen
Die selektive katalytische Reduktion
(BlueInjection) ist ein Verfahren, mit
dem der Stickoxidanteil im Abgas
erheblich verringert wird. Dazu wird
eine Dieselabgasflüssigkeit (DEF) in
die Abgasanlage eingespritzt. Das
von der Flüssigkeit freigegebene Ammoniak reagiert mit den Stickoxi‐
den (NO x) aus dem Abgas, wobei
beide in Stickstoff und Wasser umge‐
wandelt werden.
Der hierfür verwendete Stoff trägt die
Bezeichnung AdBlue ®
. Dabei handelt
es sich um eine ungiftige, nicht brenn‐ bare, farb- und geruchlose Flüssig‐
keit, die aus 32 % Harnstoff und
68 % Wasser besteht.9 Warnung
Augen- und Hautkontakt mit
AdBlue vermeiden.
Bei einem Augen- und Hautkon‐ takt betroffene Körperteile mit
Wasser abspülen.

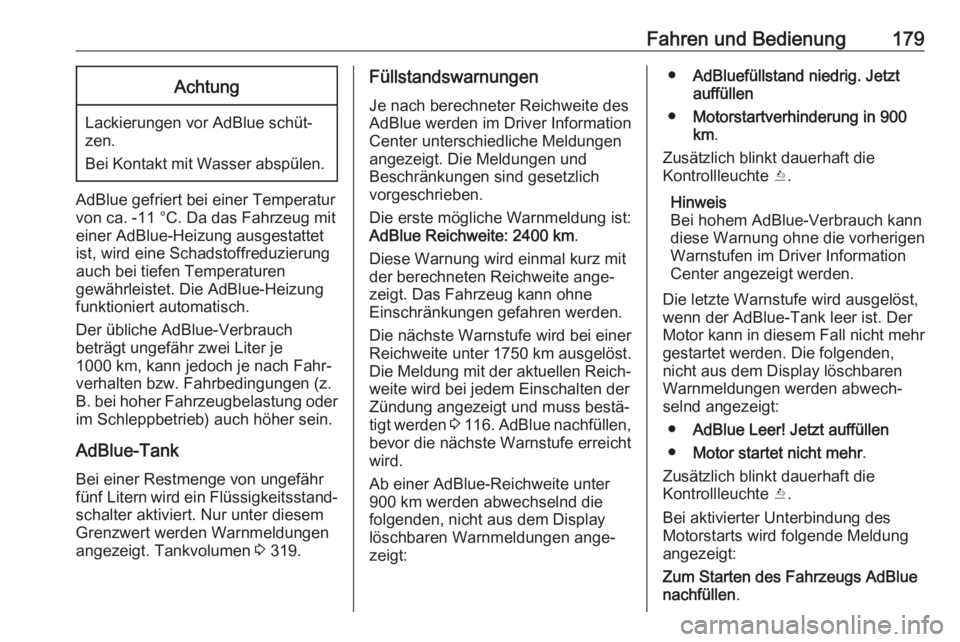

Fahren und Bedienung179Achtung
Lackierungen vor AdBlue schüt‐
zen.
Bei Kontakt mit Wasser abspülen.
AdBlue gefriert bei einer Temperatur
von ca. -11 °C. Da das Fahrzeug mit
einer AdBlue-Heizung ausgestattet
ist, wird eine Schadstoffreduzierung
auch bei tiefen Temperaturen
gewährleistet. Die AdBlue-Heizung
funktioniert automatisch.
Der übliche AdBlue-Verbrauch
beträgt ungefähr zwei Liter je
1000 km, kann jedoch je nach Fahr‐
verhalten bzw. Fahrbedingungen (z.
B. bei hoher Fahrzeugbelastung oder
im Schleppbetrieb) auch höher sein.
AdBlue-TankBei einer Restmenge von ungefähr
fünf Litern wird ein Flüssigkeitsstand‐
schalter aktiviert. Nur unter diesem
Grenzwert werden Warnmeldungen
angezeigt. Tankvolumen 3 319.
Füllstandswarnungen
Je nach berechneter Reichweite des
AdBlue werden im Driver Information Center unterschiedliche Meldungen
angezeigt. Die Meldungen und
Beschränkungen sind gesetzlich
vorgeschrieben.
Die erste mögliche Warnmeldung ist:
AdBlue Reichweite: 2400 km .
Diese Warnung wird einmal kurz mit
der berechneten Reichweite ange‐ zeigt. Das Fahrzeug kann ohne
Einschränkungen gefahren werden.
Die nächste Warnstufe wird bei einer
Reichweite unter 1750 km ausgelöst. Die Meldung mit der aktuellen Reich‐ weite wird bei jedem Einschalten der
Zündung angezeigt und muss bestä‐
tigt werden 3 116 . AdBlue nachfüllen,
bevor die nächste Warnstufe erreicht
wird.
Ab einer AdBlue-Reichweite unter
900 km werden abwechselnd die
folgenden, nicht aus dem Display
löschbaren Warnmeldungen ange‐
zeigt:● AdBluefüllstand niedrig. Jetzt
auffüllen
● Motorstartverhinderung in 900
km .
Zusätzlich blinkt dauerhaft die
Kontrollleuchte Y.
Hinweis
Bei hohem AdBlue-Verbrauch kann
diese Warnung ohne die vorherigen
Warnstufen im Driver Information
Center angezeigt werden.
Die letzte Warnstufe wird ausgelöst,
wenn der AdBlue-Tank leer ist. Der
Motor kann in diesem Fall nicht mehr
gestartet werden. Die folgenden,
nicht aus dem Display löschbaren
Warnmeldungen werden abwech‐ selnd angezeigt:
● AdBlue Leer! Jetzt auffüllen
● Motor startet nicht mehr .
Zusätzlich blinkt dauerhaft die
Kontrollleuchte Y.
Bei aktivierter Unterbindung des Motorstarts wird folgende Meldung
angezeigt:
Zum Starten des Fahrzeugs AdBlue
nachfüllen .

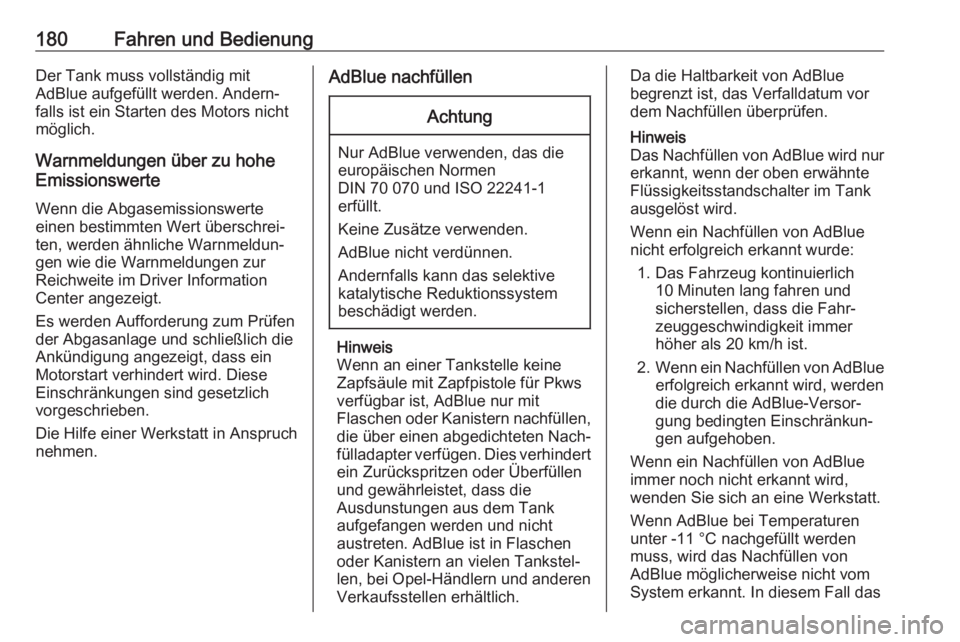

180Fahren und BedienungDer Tank muss vollständig mit
AdBlue aufgefüllt werden. Andern‐ falls ist ein Starten des Motors nicht
möglich.
Warnmeldungen über zu hohe
Emissionswerte
Wenn die Abgasemissionswerte
einen bestimmten Wert überschrei‐
ten, werden ähnliche Warnmeldun‐
gen wie die Warnmeldungen zur
Reichweite im Driver Information
Center angezeigt.
Es werden Aufforderung zum Prüfen
der Abgasanlage und schließlich die
Ankündigung angezeigt, dass ein
Motorstart verhindert wird. Diese
Einschränkungen sind gesetzlich
vorgeschrieben.
Die Hilfe einer Werkstatt in Anspruch
nehmen.AdBlue nachfüllenAchtung
Nur AdBlue verwenden, das die
europäischen Normen
DIN 70 070 und ISO 22241-1
erfüllt.
Keine Zusätze verwenden.
AdBlue nicht verdünnen.
Andernfalls kann das selektive
katalytische Reduktionssystem
beschädigt werden.
Hinweis
Wenn an einer Tankstelle keine
Zapfsäule mit Zapfpistole für Pkws
verfügbar ist, AdBlue nur mit
Flaschen oder Kanistern nachfüllen,
die über einen abgedichteten Nach‐
fülladapter verfügen. Dies verhindert
ein Zurückspritzen oder Überfüllen
und gewährleistet, dass die
Ausdunstungen aus dem Tank
aufgefangen werden und nicht
austreten. AdBlue ist in Flaschen
oder Kanistern an vielen Tankstel‐
len, bei Opel-Händlern und anderen Verkaufsstellen erhältlich.
Da die Haltbarkeit von AdBlue
begrenzt ist, das Verfalldatum vor
dem Nachfüllen überprüfen.
Hinweis
Das Nachfüllen von AdBlue wird nur erkannt, wenn der oben erwähnte
Flüssigkeitsstandschalter im Tank
ausgelöst wird.
Wenn ein Nachfüllen von AdBlue
nicht erfolgreich erkannt wurde:
1. Das Fahrzeug kontinuierlich 10 Minuten lang fahren und
sicherstellen, dass die Fahr‐
zeuggeschwindigkeit immer
höher als 20 km/h ist.
2. Wenn ein Nachfüllen von AdBlue
erfolgreich erkannt wird, werden
die durch die AdBlue-Versor‐
gung bedingten Einschränkun‐
gen aufgehoben.
Wenn ein Nachfüllen von AdBlue
immer noch nicht erkannt wird,
wenden Sie sich an eine Werkstatt.
Wenn AdBlue bei Temperaturen
unter -11 °C nachgefüllt werden
muss, wird das Nachfüllen von
AdBlue möglicherweise nicht vom
System erkannt. In diesem Fall das

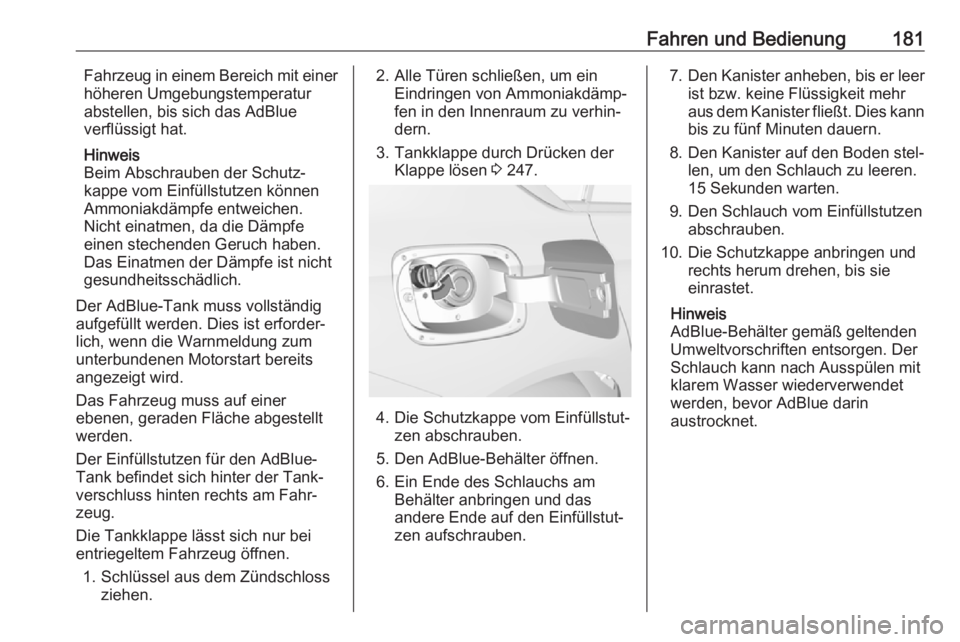

Fahren und Bedienung181Fahrzeug in einem Bereich mit einer
höheren Umgebungstemperatur
abstellen, bis sich das AdBlue
verflüssigt hat.
Hinweis
Beim Abschrauben der Schutz‐
kappe vom Einfüllstutzen können
Ammoniakdämpfe entweichen.
Nicht einatmen, da die Dämpfe
einen stechenden Geruch haben.
Das Einatmen der Dämpfe ist nicht gesundheitsschädlich.
Der AdBlue-Tank muss vollständig
aufgefüllt werden. Dies ist erforder‐
lich, wenn die Warnmeldung zum
unterbundenen Motorstart bereits
angezeigt wird.
Das Fahrzeug muss auf einer
ebenen, geraden Fläche abgestellt
werden.
Der Einfüllstutzen für den AdBlue-
Tank befindet sich hinter der Tank‐
verschluss hinten rechts am Fahr‐
zeug.
Die Tankklappe lässt sich nur bei entriegeltem Fahrzeug öffnen.
1. Schlüssel aus dem Zündschloss ziehen.2. Alle Türen schließen, um einEindringen von Ammoniakdämp‐
fen in den Innenraum zu verhin‐
dern.
3. Tankklappe durch Drücken der Klappe lösen 3 247.
4. Die Schutzkappe vom Einfüllstut‐
zen abschrauben.
5. Den AdBlue-Behälter öffnen.
6. Ein Ende des Schlauchs am Behälter anbringen und dasandere Ende auf den Einfüllstut‐zen aufschrauben.
7. Den Kanister anheben, bis er leer
ist bzw. keine Flüssigkeit mehr
aus dem Kanister fließt. Dies kann bis zu fünf Minuten dauern.
8. Den Kanister auf den Boden stel‐ len, um den Schlauch zu leeren.
15 Sekunden warten.
9. Den Schlauch vom Einfüllstutzen abschrauben.
10. Die Schutzkappe anbringen und rechts herum drehen, bis sie
einrastet.
Hinweis
AdBlue-Behälter gemäß geltenden
Umweltvorschriften entsorgen. Der
Schlauch kann nach Ausspülen mit
klarem Wasser wiederverwendet
werden, bevor AdBlue darin
austrocknet.

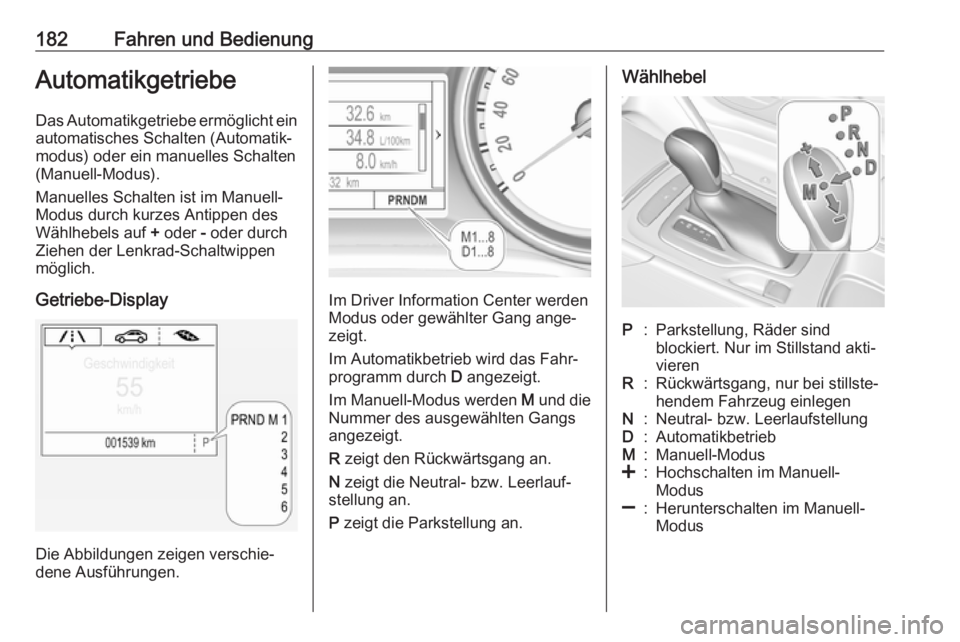

182Fahren und BedienungAutomatikgetriebeDas Automatikgetriebe ermöglicht ein
automatisches Schalten (Automatik‐
modus) oder ein manuelles Schalten
(Manuell-Modus).
Manuelles Schalten ist im Manuell-
Modus durch kurzes Antippen des
Wählhebels auf + oder - oder durch
Ziehen der Lenkrad-Schaltwippen möglich.
Getriebe-Display
Die Abbildungen zeigen verschie‐
dene Ausführungen.
Im Driver Information Center werden
Modus oder gewählter Gang ange‐
zeigt.
Im Automatikbetrieb wird das Fahr‐
programm durch D angezeigt.
Im Manuell-Modus werden M und die
Nummer des ausgewählten Gangs
angezeigt.
R zeigt den Rückwärtsgang an.
N zeigt die Neutral- bzw. Leerlauf‐
stellung an.
P zeigt die Parkstellung an.
WählhebelP:Parkstellung, Räder sind
blockiert. Nur im Stillstand akti‐
vierenR:Rückwärtsgang, nur bei stillste‐
hendem Fahrzeug einlegenN:Neutral- bzw. LeerlaufstellungD:AutomatikbetriebM:Manuell-Modus<:Hochschalten im Manuell-
Modus]:Herunterschalten im Manuell-
Modus
