2018 OPEL INSIGNIA BREAK Betriebsanleitung (in German)

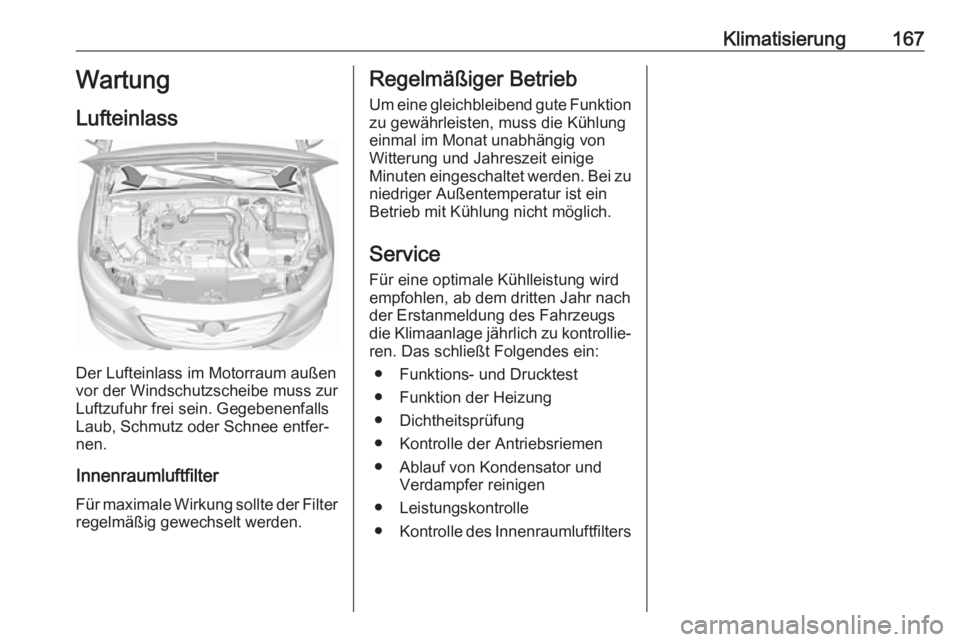

Klimatisierung167Wartung
Lufteinlass
Der Lufteinlass im Motorraum außen
vor der Windschutzscheibe muss zur
Luftzufuhr frei sein. Gegebenenfalls Laub, Schmutz oder Schnee entfer‐nen.
Innenraumluftfilter
Für maximale Wirkung sollte der Filter regelmäßig gewechselt werden.
Regelmäßiger Betrieb
Um eine gleichbleibend gute Funktion zu gewährleisten, muss die Kühlung
einmal im Monat unabhängig von
Witterung und Jahreszeit einige
Minuten eingeschaltet werden. Bei zu
niedriger Außentemperatur ist ein
Betrieb mit Kühlung nicht möglich.
Service Für eine optimale Kühlleistung wird
empfohlen, ab dem dritten Jahr nach der Erstanmeldung des Fahrzeugs
die Klimaanlage jährlich zu kontrollie‐ ren. Das schließt Folgendes ein:
● Funktions- und Drucktest
● Funktion der Heizung
● Dichtheitsprüfung
● Kontrolle der Antriebsriemen
● Ablauf von Kondensator und Verdampfer reinigen
● Leistungskontrolle
● Kontrolle des Innenraumluftfilters

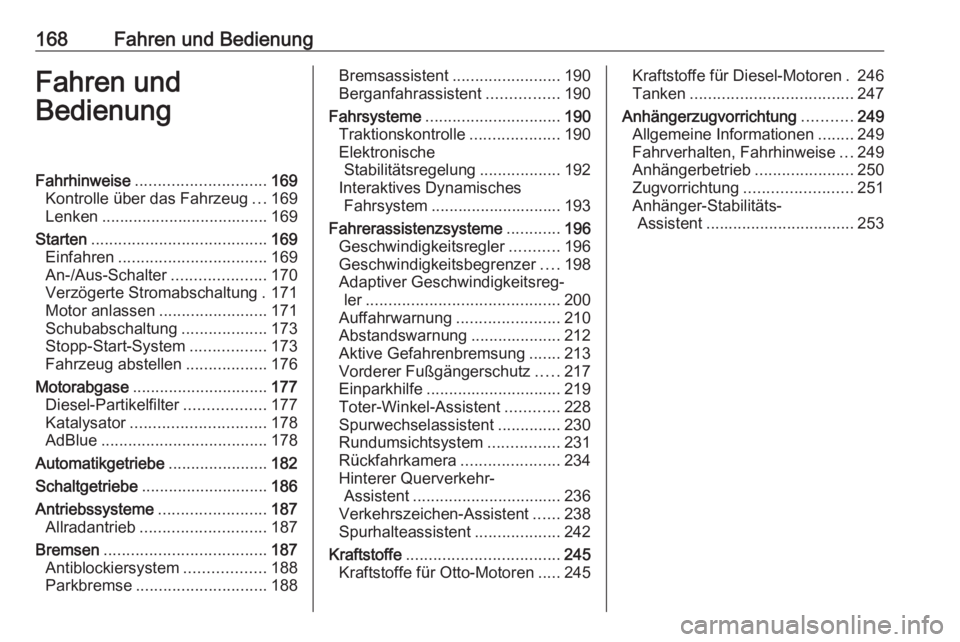

168Fahren und BedienungFahren und
BedienungFahrhinweise ............................. 169
Kontrolle über das Fahrzeug ...169
Lenken ..................................... 169
Starten ....................................... 169
Einfahren ................................. 169
An-/Aus-Schalter .....................170
Verzögerte Stromabschaltung . 171
Motor anlassen ........................171
Schubabschaltung ...................173
Stopp-Start-System .................173
Fahrzeug abstellen ..................176
Motorabgase .............................. 177
Diesel-Partikelfilter ..................177
Katalysator .............................. 178
AdBlue ..................................... 178
Automatikgetriebe ......................182
Schaltgetriebe ............................ 186
Antriebssysteme ........................187
Allradantrieb ............................ 187
Bremsen .................................... 187
Antiblockiersystem ..................188
Parkbremse ............................. 188Bremsassistent........................190
Berganfahrassistent ................190
Fahrsysteme .............................. 190
Traktionskontrolle ....................190
Elektronische Stabilitätsregelung ..................192
Interaktives Dynamisches Fahrsystem ............................. 193
Fahrerassistenzsysteme ............196
Geschwindigkeitsregler ...........196
Geschwindigkeitsbegrenzer ....198
Adaptiver Geschwindigkeitsreg‐ ler ........................................... 200
Auffahrwarnung .......................210
Abstandswarnung ....................212
Aktive Gefahrenbremsung .......213
Vorderer Fußgängerschutz .....217
Einparkhilfe .............................. 219
Toter-Winkel-Assistent ............228
Spurwechselassistent ..............230
Rundumsichtsystem ................231
Rückfahrkamera ......................234
Hinterer Querverkehr- Assistent ................................. 236
Verkehrszeichen-Assistent ......238
Spurhalteassistent ...................242
Kraftstoffe .................................. 245
Kraftstoffe für Otto-Motoren .....245Kraftstoffe für Diesel-Motoren . 246
Tanken .................................... 247
Anhängerzugvorrichtung ...........249
Allgemeine Informationen ........249
Fahrverhalten, Fahrhinweise ...249
Anhängerbetrieb ......................250
Zugvorrichtung ........................ 251
Anhänger-Stabilitäts- Assistent ................................. 253

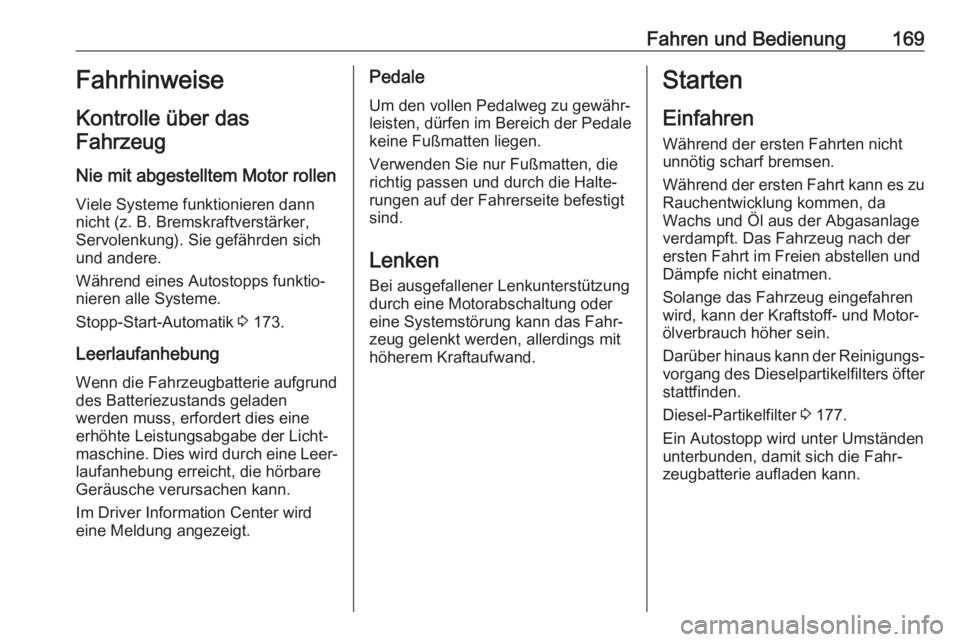

Fahren und Bedienung169FahrhinweiseKontrolle über das
Fahrzeug
Nie mit abgestelltem Motor rollen
Viele Systeme funktionieren dann
nicht (z. B. Bremskraftverstärker,
Servolenkung). Sie gefährden sich
und andere.
Während eines Autostopps funktio‐
nieren alle Systeme.
Stopp-Start-Automatik 3 173.
Leerlaufanhebung
Wenn die Fahrzeugbatterie aufgrund
des Batteriezustands geladen
werden muss, erfordert dies eine
erhöhte Leistungsabgabe der Licht‐
maschine. Dies wird durch eine Leer‐
laufanhebung erreicht, die hörbare
Geräusche verursachen kann.
Im Driver Information Center wird
eine Meldung angezeigt.Pedale
Um den vollen Pedalweg zu gewähr‐
leisten, dürfen im Bereich der Pedale
keine Fußmatten liegen.
Verwenden Sie nur Fußmatten, die
richtig passen und durch die Halte‐
rungen auf der Fahrerseite befestigt
sind.
Lenken Bei ausgefallener Lenkunterstützung
durch eine Motorabschaltung oder
eine Systemstörung kann das Fahr‐
zeug gelenkt werden, allerdings mit höherem Kraftaufwand.Starten
Einfahren Während der ersten Fahrten nicht
unnötig scharf bremsen.
Während der ersten Fahrt kann es zu
Rauchentwicklung kommen, da
Wachs und Öl aus der Abgasanlage
verdampft. Das Fahrzeug nach der
ersten Fahrt im Freien abstellen und
Dämpfe nicht einatmen.
Solange das Fahrzeug eingefahren
wird, kann der Kraftstoff- und Motor‐
ölverbrauch höher sein.
Darüber hinaus kann der Reinigungs‐
vorgang des Dieselpartikelfilters öfter
stattfinden.
Diesel-Partikelfilter 3 177.
Ein Autostopp wird unter Umständen
unterbunden, damit sich die Fahr‐ zeugbatterie aufladen kann.

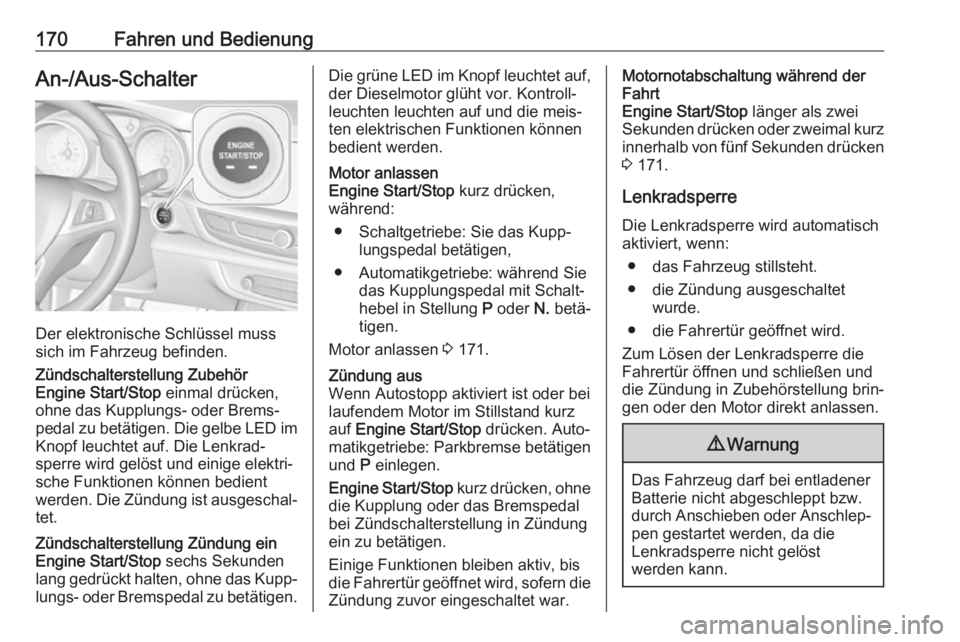

170Fahren und BedienungAn-/Aus-Schalter
Der elektronische Schlüssel muss
sich im Fahrzeug befinden.
Zündschalterstellung Zubehör
Engine Start/Stop einmal drücken,
ohne das Kupplungs- oder Brems‐ pedal zu betätigen. Die gelbe LED im
Knopf leuchtet auf. Die Lenkrad‐
sperre wird gelöst und einige elektri‐
sche Funktionen können bedient
werden. Die Zündung ist ausgeschal‐ tet.Zündschalterstellung Zündung ein
Engine Start/Stop sechs Sekunden
lang gedrückt halten, ohne das Kupp‐
lungs- oder Bremspedal zu betätigen.Die grüne LED im Knopf leuchtet auf,
der Dieselmotor glüht vor. Kontroll‐
leuchten leuchten auf und die meis‐
ten elektrischen Funktionen können bedient werden.Motor anlassen
Engine Start/Stop kurz drücken,
während:
● Schaltgetriebe: Sie das Kupp‐ lungspedal betätigen,
● Automatikgetriebe: während Sie das Kupplungspedal mit Schalt‐
hebel in Stellung P oder N. betä‐
tigen.
Motor anlassen 3 171.Zündung aus
Wenn Autostopp aktiviert ist oder bei
laufendem Motor im Stillstand kurz
auf Engine Start/Stop drücken. Auto‐
matikgetriebe: Parkbremse betätigen
und P einlegen.
Engine Start/Stop kurz drücken, ohne
die Kupplung oder das Bremspedal
bei Zündschalterstellung in Zündung
ein zu betätigen.
Einige Funktionen bleiben aktiv, bis
die Fahrertür geöffnet wird, sofern die
Zündung zuvor eingeschaltet war.Motornotabschaltung während der
Fahrt
Engine Start/Stop länger als zwei
Sekunden drücken oder zweimal kurz
innerhalb von fünf Sekunden drücken 3 171.
Lenkradsperre Die Lenkradsperre wird automatisch
aktiviert, wenn:
● das Fahrzeug stillsteht.
● die Zündung ausgeschaltet wurde.
● die Fahrertür geöffnet wird.
Zum Lösen der Lenkradsperre die
Fahrertür öffnen und schließen und
die Zündung in Zubehörstellung brin‐
gen oder den Motor direkt anlassen.9 Warnung
Das Fahrzeug darf bei entladener
Batterie nicht abgeschleppt bzw.
durch Anschieben oder Anschlep‐
pen gestartet werden, da die
Lenkradsperre nicht gelöst
werden kann.

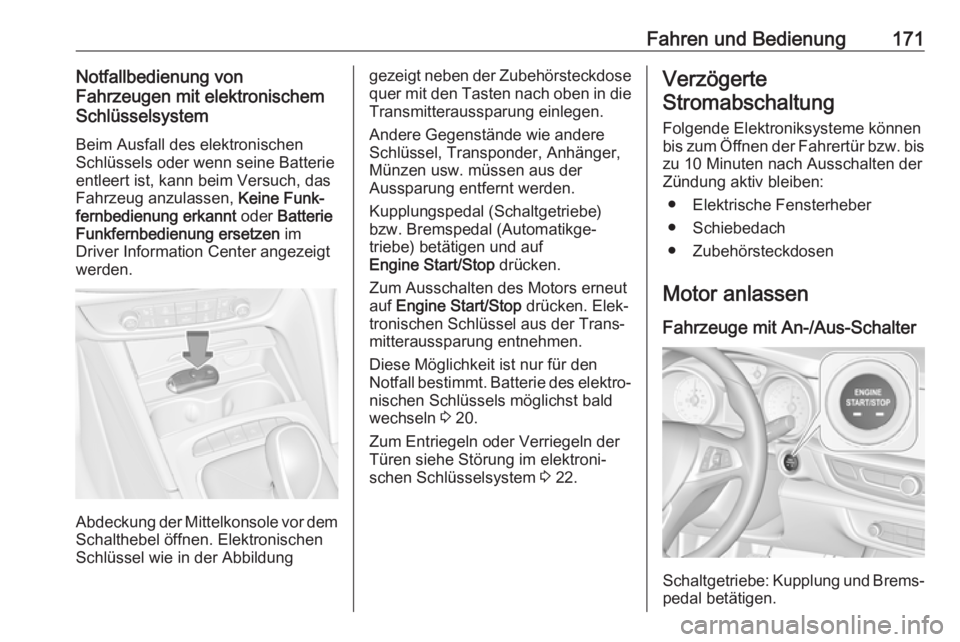

Fahren und Bedienung171Notfallbedienung von
Fahrzeugen mit elektronischem
Schlüsselsystem
Beim Ausfall des elektronischen
Schlüssels oder wenn seine Batterie
entleert ist, kann beim Versuch, das
Fahrzeug anzulassen, Keine Funk‐
fernbedienung erkannt oder Batterie
Funkfernbedienung ersetzen im
Driver Information Center angezeigt
werden.
Abdeckung der Mittelkonsole vor dem
Schalthebel öffnen. Elektronischen
Schlüssel wie in der Abbildung
gezeigt neben der Zubehörsteckdose
quer mit den Tasten nach oben in die Transmitteraussparung einlegen.
Andere Gegenstände wie andere
Schlüssel, Transponder, Anhänger,
Münzen usw. müssen aus der
Aussparung entfernt werden.
Kupplungspedal (Schaltgetriebe)
bzw. Bremspedal (Automatikge‐
triebe) betätigen und auf
Engine Start/Stop drücken.
Zum Ausschalten des Motors erneut
auf Engine Start/Stop drücken. Elek‐
tronischen Schlüssel aus der Trans‐
mitteraussparung entnehmen.
Diese Möglichkeit ist nur für den
Notfall bestimmt. Batterie des elektro‐ nischen Schlüssels möglichst bald
wechseln 3 20.
Zum Entriegeln oder Verriegeln der
Türen siehe Störung im elektroni‐
schen Schlüsselsystem 3 22.Verzögerte
Stromabschaltung
Folgende Elektroniksysteme können
bis zum Öffnen der Fahrertür bzw. bis
zu 10 Minuten nach Ausschalten der
Zündung aktiv bleiben:
● Elektrische Fensterheber
● Schiebedach
● Zubehörsteckdosen
Motor anlassen Fahrzeuge mit An-/Aus-Schalter
Schaltgetriebe: Kupplung und Brems‐
pedal betätigen.

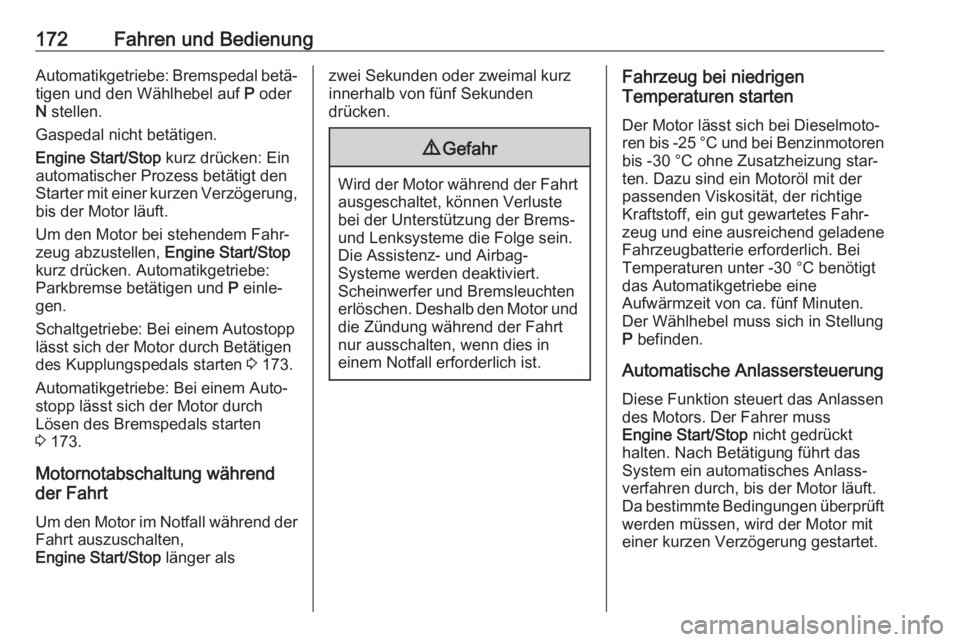

172Fahren und BedienungAutomatikgetriebe: Bremspedal betä‐tigen und den Wählhebel auf P oder
N stellen.
Gaspedal nicht betätigen.
Engine Start/Stop kurz drücken: Ein
automatischer Prozess betätigt den
Starter mit einer kurzen Verzögerung, bis der Motor läuft.
Um den Motor bei stehendem Fahr‐
zeug abzustellen, Engine Start/Stop
kurz drücken. Automatikgetriebe:
Parkbremse betätigen und P einle‐
gen.
Schaltgetriebe: Bei einem Autostopp
lässt sich der Motor durch Betätigen
des Kupplungspedals starten 3 173.
Automatikgetriebe: Bei einem Auto‐ stopp lässt sich der Motor durch
Lösen des Bremspedals starten
3 173.
Motornotabschaltung während
der Fahrt
Um den Motor im Notfall während der Fahrt auszuschalten,
Engine Start/Stop länger alszwei Sekunden oder zweimal kurz
innerhalb von fünf Sekunden
drücken.9 Gefahr
Wird der Motor während der Fahrt
ausgeschaltet, können Verluste
bei der Unterstützung der Brems-
und Lenksysteme die Folge sein.
Die Assistenz- und Airbag-
Systeme werden deaktiviert.
Scheinwerfer und Bremsleuchten
erlöschen. Deshalb den Motor und
die Zündung während der Fahrt nur ausschalten, wenn dies in
einem Notfall erforderlich ist.
Fahrzeug bei niedrigen
Temperaturen starten
Der Motor lässt sich bei Dieselmoto‐
ren bis -25 °C und bei Benzinmotoren
bis -30 °C ohne Zusatzheizung star‐ ten. Dazu sind ein Motoröl mit der
passenden Viskosität, der richtige Kraftstoff, ein gut gewartetes Fahr‐
zeug und eine ausreichend geladene Fahrzeugbatterie erforderlich. Bei
Temperaturen unter -30 °C benötigt
das Automatikgetriebe eine
Aufwärmzeit von ca. fünf Minuten.
Der Wählhebel muss sich in Stellung
P befinden.
Automatische Anlassersteuerung
Diese Funktion steuert das Anlassen
des Motors. Der Fahrer muss
Engine Start/Stop nicht gedrückt
halten. Nach Betätigung führt das
System ein automatisches Anlass‐
verfahren durch, bis der Motor läuft.
Da bestimmte Bedingungen überprüft
werden müssen, wird der Motor mit
einer kurzen Verzögerung gestartet.

Fahren und Bedienung173Mögliche Ursachen, wenn der Motor
nicht startet:
● Keine Betätigung des Kupp‐ lungspedals (Schaltgetriebe).
● Keine Betätigung des Brems‐ pedals oder Wählhebel nicht in
P oder N (Automatikgetriebe).
● Zeitüberschreitung.
Aufwärmen des Turbomotors Beim Anfahren kann die Motordreh‐
zahl für kurze Zeit begrenzt sein,
insbesondere wenn der Motor kalt ist. Durch diese Begrenzung kann das
Schmiersystem zunächst den Motor
vollständig schützen.
Schubabschaltung Bei Schubbetrieb, d. h. wenn das
Fahrzeug mit eingelegtem Gang aber
ohne Betätigung des Gaspedals
gefahren wird, schaltet sich die Kraft‐
stoffversorgung automatisch ab.
Je nach Fahrbedingungen kann die
Schubabschaltung deaktiviert
werden.Stopp-Start-System
Die Stopp-Start-Automatik hilft, Kraft‐
stoff zu sparen und die Abgase zu
reduzieren. Unter passenden Bedin‐
gungen schaltet sie den Motor ab,
sobald das Fahrzeug langsam fährt
oder stillsteht, z. B. an einer Ampel oder in einem Stau.
Einschalten
Die Stopp-Start-Automatik ist verfüg‐
bar, sobald der Motor eingeschaltet
ist, das Fahrzeug losfährt und die im
weiteren Verlauf dieses Abschnitts
beschriebenen Bedingungen erfüllt
sind.Ausschalten
Die Stopp-Start-Automatik lässt sich
durch Drücken von Ò manuell deakti‐
vieren. Die Deaktivierung wird durch
das Aufleuchten der LED in der Taste
angezeigt.
Autostopp
Fahrzeuge mit Schaltgetriebe
Ein Autostopp kann im Stillstand oder bei niedriger Geschwindigkeit bis
14 km/h aktiviert werden.

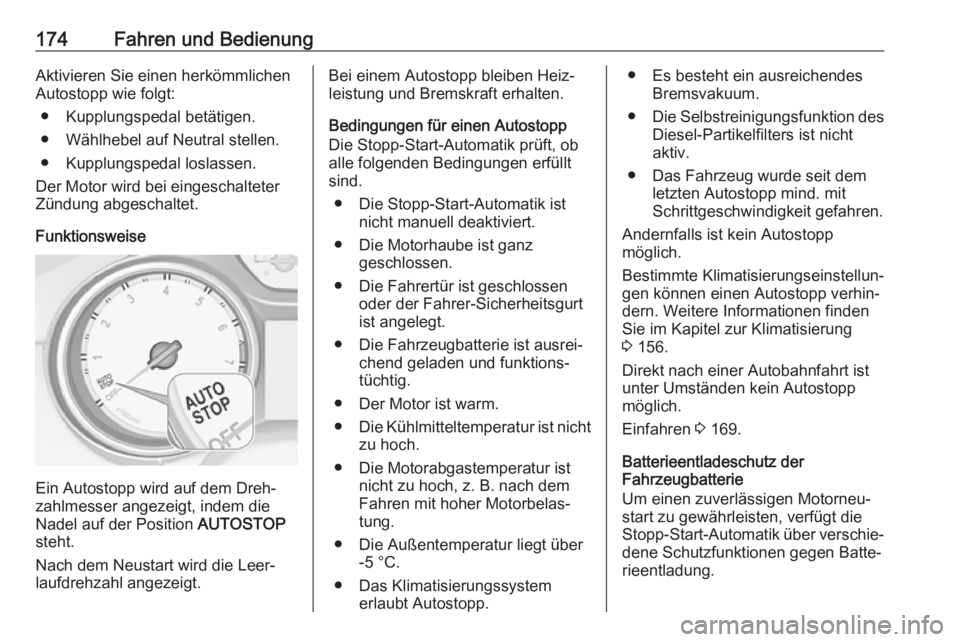

174Fahren und BedienungAktivieren Sie einen herkömmlichenAutostopp wie folgt:
● Kupplungspedal betätigen.
● Wählhebel auf Neutral stellen.
● Kupplungspedal loslassen.
Der Motor wird bei eingeschalteter
Zündung abgeschaltet.
Funktionsweise
Ein Autostopp wird auf dem Dreh‐
zahlmesser angezeigt, indem die
Nadel auf der Position AUTOSTOP
steht.
Nach dem Neustart wird die Leer‐
laufdrehzahl angezeigt.
Bei einem Autostopp bleiben Heiz‐
leistung und Bremskraft erhalten.
Bedingungen für einen Autostopp Die Stopp-Start-Automatik prüft, ob
alle folgenden Bedingungen erfüllt
sind.
● Die Stopp-Start-Automatik ist nicht manuell deaktiviert.
● Die Motorhaube ist ganz geschlossen.
● Die Fahrertür ist geschlossen oder der Fahrer-Sicherheitsgurt
ist angelegt.
● Die Fahrzeugbatterie ist ausrei‐ chend geladen und funktions‐
tüchtig.
● Der Motor ist warm.
● Die Kühlmitteltemperatur ist nicht
zu hoch.
● Die Motorabgastemperatur ist nicht zu hoch, z. B. nach dem
Fahren mit hoher Motorbelas‐
tung.
● Die Außentemperatur liegt über -5 °C.
● Das Klimatisierungssystem erlaubt Autostopp.● Es besteht ein ausreichendesBremsvakuum.
● Die Selbstreinigungsfunktion des
Diesel-Partikelfilters ist nicht aktiv.
● Das Fahrzeug wurde seit dem letzten Autostopp mind. mit
Schrittgeschwindigkeit gefahren.
Andernfalls ist kein Autostopp
möglich.
Bestimmte Klimatisierungseinstellun‐
gen können einen Autostopp verhin‐
dern. Weitere Informationen finden
Sie im Kapitel zur Klimatisierung
3 156.
Direkt nach einer Autobahnfahrt ist
unter Umständen kein Autostopp
möglich.
Einfahren 3 169.
Batterieentladeschutz der
Fahrzeugbatterie
Um einen zuverlässigen Motorneu‐
start zu gewährleisten, verfügt die
Stopp-Start-Automatik über verschie‐ dene Schutzfunktionen gegen Batte‐
rieentladung.
