2018 MAZDA MODEL 6 Priročnik za lastnika (in Slovenian)

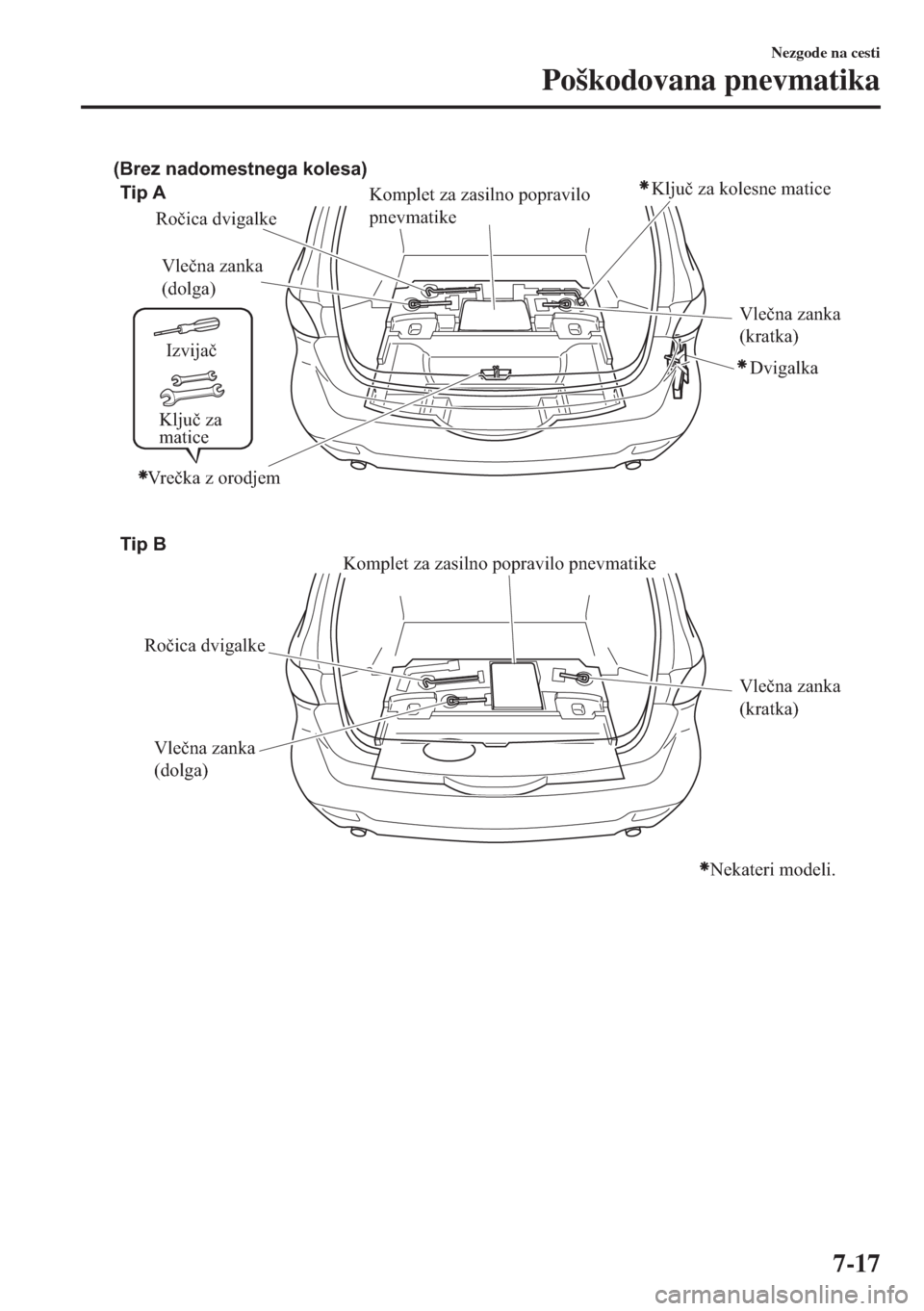

Izvijač
Ključ za
matice
(Brez nadomestnega kolesa)
Tip A
Ročica dvigalke
Vlečna zanka
(dolga)
Vlečna zanka
(dolga)Vlečna zanka
(kratka)
Dvigalka
Vlečna zanka
(kratka)
Komplet za zasilno popravilo
pnevmatike
Komplet za zasilno popravilo pnevmatike
Vrečka z orodjemKljuč za kolesne matice
Nekateri modeli.
Ročica dvigalke
Tip B
Nezgode na cesti
Poškodovana pnevmatika
7-17

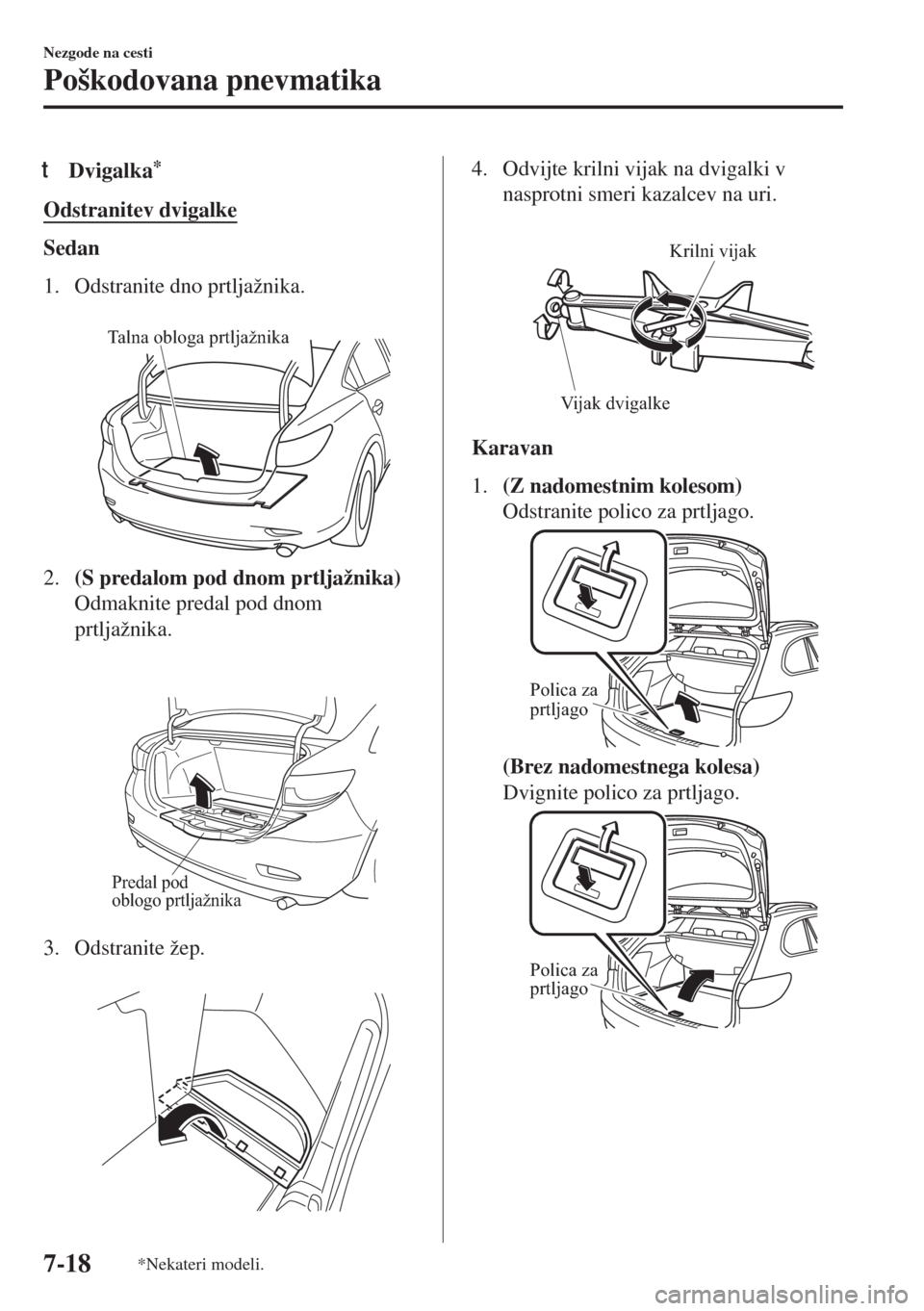

tDvigalka*
Odstranitev dvigalke
Sedan
1. Odstranite dno prtljažnika.

Talna obloga prtljažnika
2.(S predalom pod dnom prtljažnika)
Odmaknite predal pod dnom
prtljažnika.

Predal pod
oblogo prtljažnika
3. Odstranite žep.

4. Odvijte krilni vijak na dvigalki v
nasprotni smeri kazalcev na uri.

Krilni vijak
Vijak dvigalke
Karavan
1.(Z nadomestnim kolesom)
Odstranite polico za prtljago.
Polica za
prtljago
(Brez nadomestnega kolesa)
Dvignite polico za prtljago.
Polica za
prtljago
Nezgode na cesti
Poškodovana pnevmatika
7-18*Nekateri modeli.

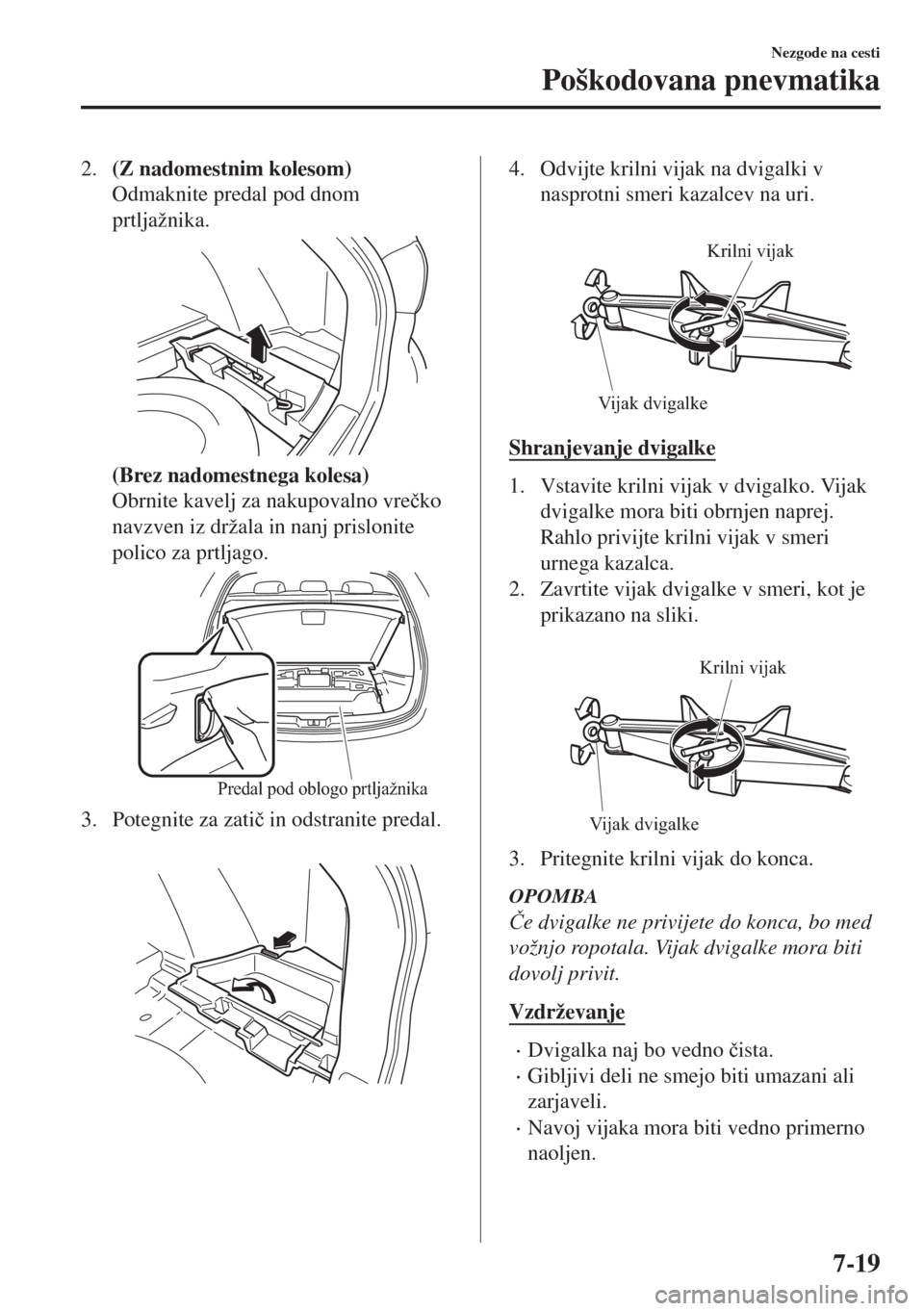

2.(Z nadomestnim kolesom)
Odmaknite predal pod dnom
prtljažnika.
(Brez nadomestnega kolesa)
Obrnite kavelj za nakupovalno vreþko
navzven iz držala in nanj prislonite
polico za prtljago.
Predal pod oblogo prtljažnika
3. Potegnite za zatiþ in odstranite predal.

4. Odvijte krilni vijak na dvigalki v
nasprotni smeri kazalcev na uri.

Krilni vijak
Vijak dvigalke
Shranjevanje dvigalke
1. Vstavite krilni vijak v dvigalko. Vijak
dvigalke mora biti obrnjen naprej.
Rahlo privijte krilni vijak v smeri
urnega kazalca.
2. Zavrtite vijak dvigalke v smeri, kot je
prikazano na sliki.

Krilni vijak
Vijak dvigalke
3. Pritegnite krilni vijak do konca.
OPOMBA
ýe dvigalke ne privijete do konca, bo med
vožnjo ropotala. Vijak dvigalke mora biti
dovolj privit.
Vzdrževanje
•Dvigalka naj bo vedno þista.
•Gibljivi deli ne smejo biti umazani ali
zarjaveli.
•Navoj vijaka mora biti vedno primerno
naoljen.
Nezgode na cesti
Poškodovana pnevmatika
7-19

tNadomestno kolo*
Vaša Mazda je opremljena z zaþasnim
nadomestnim kolesom.
Zaþasno nadomestno kolo je lažje in
manjše od obiþajnih koles in je namenjeno
izkljuþno za zasilno uporabo na ZELO
kratkih razdaljah. NIKOLI pa za daljše
vožnje ali celo za daljši þas.
SVARILO
Ne nameščajte začasnega nadomestnega
kolesa na sprednjo pogonsko os.
Če je začasno nadomestno kolo
nameščeno na sprednjo pogonsko os, se
močno poslabša vodljivost vozila in poveča
nevarnost izgube nadzora nad vozilom.
Vožnja z začasnim nadomestnim kolesom
na sprednji osi je predvsem nevarna na
ledu ali snegu. Namestite začasno
nadomestno kolo na zadnjo os in
prestavite eno od zadnjih koles naprej.
OPOZORILO
¾Pri vožnji z začasnim nadomestnim
kolesom je dinamično ravnotežje vozila
manjše kot pri vožnji z običajnim
kolesom, zato vozite previdno.
¾Pri uporabi začasnega nadomestnega
kolesa upoštevajte naslednje omejitve:
¾Ne vozite hitreje od 80 km/h.
¾Ne vozite čez ovire. Vozila ne zapeljite v
avtomatsko avtopralnico. Premer
zasilnega kolesa je manjši od običajnih
koles in je zato tudi odmik od tal
manjši.
¾Na zasilnem kolesu ne nameščajte
snežne verige, ker je ne boste mogli
pravilno zategniti.
¾Ne uporabljajte zasilnega kolesa na
drugem vozilu, ker je narejeno
izključno za ta tip vozila.
¾Istočasno smete uporabljati samo eno
zasilno nadomestno kolo.
Odstranitev nadomestnega kolesa iz
ležišþa
1.(Sedan)
Odstranite dno prtljažnika.
Talna obloga prtljažnika
(Karavan)
Odstranite polico za prtljago.
Polica za
prtljago
Nezgode na cesti
Poškodovana pnevmatika
7-20*Nekateri modeli.

2.(Karavan)
S polico za prtljago pod prekrivalom
Odstranite polico za prtljago pod
prekrivalom.
S polico za prtljago
pod prekrivalom
3. Odvijte vijak, ki drži nadomestno kolo,
v levo.

Sornik za pritrditev rezervnega kolesa
Shranjevanje nadomestnega kolesa
Nadomestno kolo shranite nazaj po
obratnem postopku. Ko nadomestno
pnevmatiko shranite, preverite ali je dobro
pritrjena.
Komplet za zasilno
popravilo pnevmatike
*
Komplet za zasilno popravilo pnevmatike,
priložen vašemu vozilu Mazda, je
namenjen zaþasnemu popravilu lažjih
okvar pnevmatike, ki jih povzroþi vožnja
þez žebelj ali podobne ostre predmete na
vozišþu.
Pri popravilu pnevmatike s kompletom za
zasilno popravilo iz pnevmatike ne
odstranjujte žeblja ali podobnega
predmeta, ki je predrl pnevmatiko.
OPOMBA
Vozilo ni opremljeno z nadomestnim
kolesom. V primeru prazne pnevmatike
uporabite komplet za zasilno popravilo
pnevmatike za zaþasno popravilo. Pri
izvedbi popravila upoštevajte navodila za
uporabo, ki so priložena kompletu za
zasilno popravilo pnevmatike. Po zasilnem
popravilu poškodovane pnevmatike s
kompletom za zasilno popravilo, vozilo
þim prej odpeljite na servis, da vam
pnevmatiko popravijo ali zamenjajo.
Priporoþamo vam pooblašþeni servis
Mazda.
Nezgode na cesti
Poškodovana pnevmatika
*Nekateri modeli.7-21

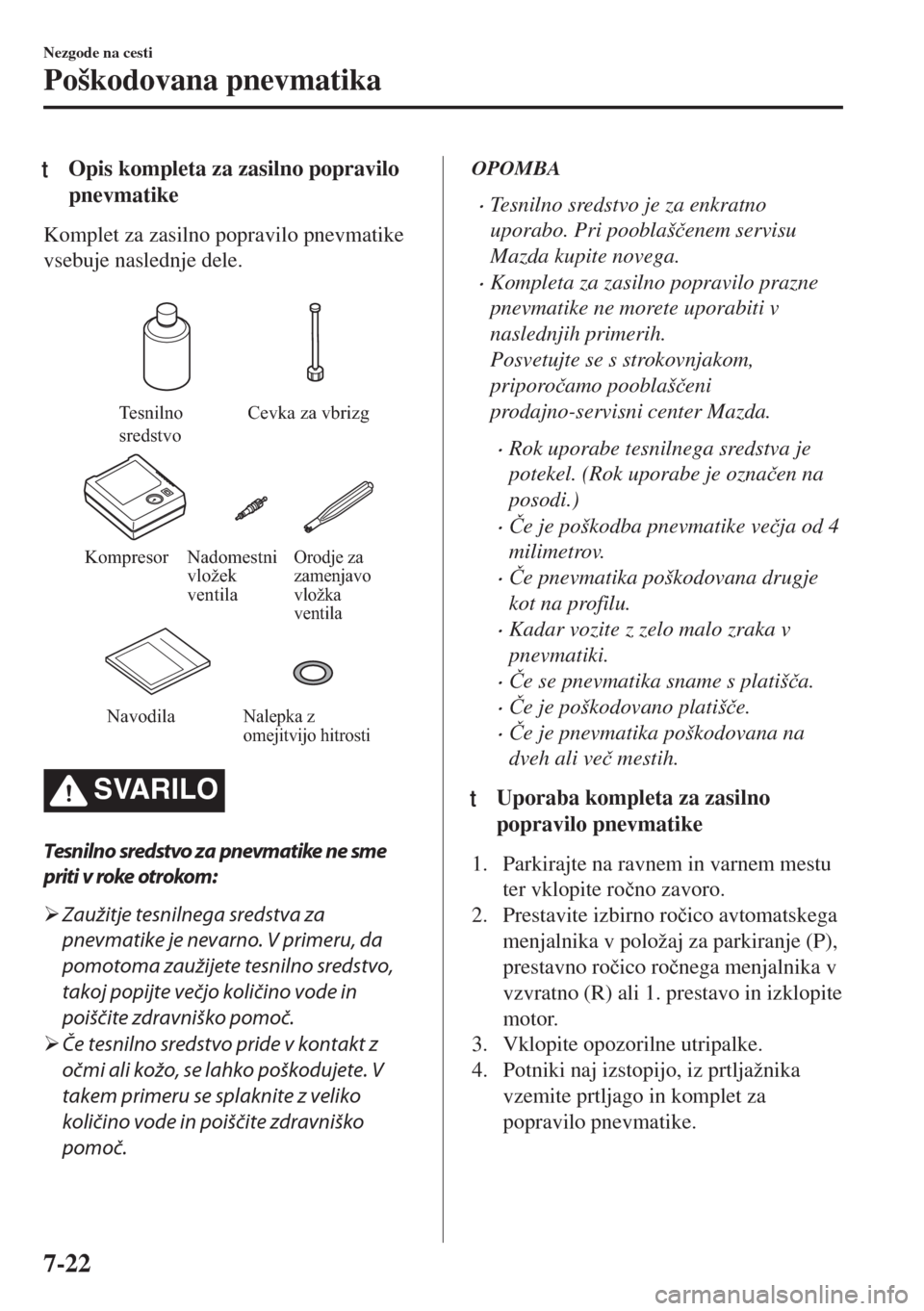

tOpis kompleta za zasilno popravilo
pnevmatike
Komplet za zasilno popravilo pnevmatike
vsebuje naslednje dele.

Tesnilno
sredstvoCevka za vbrizg
Kompresor
Orodje za
zamenjavo
vložka
ventilaNadomestni
vložek
ventila
Nalepka z
omejitvijo hitrostiNavodila
SVARILO
Tesnilno sredstvo za pnevmatike ne sme
priti v roke otrokom:
¾Zaužitje tesnilnega sredstva za
pnevmatike je nevarno. V primeru, da
pomotoma zaužijete tesnilno sredstvo,
takoj popijte večjo količino vode in
poiščite zdravniško pomoč.
¾Če tesnilno sredstvo pride v kontakt z
očmi ali kožo, se lahko poškodujete. V
takem primeru se splaknite z veliko
količino vode in poiščite zdravniško
pomoč.
OPOMBA
•Tesnilno sredstvo je za enkratno
uporabo. Pri pooblašþenem servisu
Mazda kupite novega.
•Kompleta za zasilno popravilo prazne
pnevmatike ne morete uporabiti v
naslednjih primerih.
Posvetujte se s strokovnjakom,
priporoþamo pooblašþeni
prodajno-servisni center Mazda.
•Rok uporabe tesnilnega sredstva je
potekel. (Rok uporabe je oznaþen na
posodi.)
•ýe je poškodba pnevmatike veþja od 4
milimetrov.
•ýe pnevmatika poškodovana drugje
kot na profilu.
•Kadar vozite z zelo malo zraka v
pnevmatiki.
•ýe se pnevmatika sname s platišþa.
•ýe je poškodovano platišþe.
•ýe je pnevmatika poškodovana na
dveh ali veþ mestih.
ttUporaba kompleta za zasilno
popravilo pnevmatike
1. Parkirajte na ravnem in varnem mestu
ter vklopite roþno zavoro.
2. Prestavite izbirno roþico avtomatskega
menjalnika v položaj za parkiranje (P),
prestavno roþico roþnega menjalnika v
vzvratno (R) ali 1. prestavo in izklopite
motor.
3. Vklopite opozorilne utripalke.
4. Potniki naj izstopijo, iz prtljažnika
vzemite prtljago in komplet za
popravilo pnevmatike.
Nezgode na cesti
Poškodovana pnevmatika
7-22

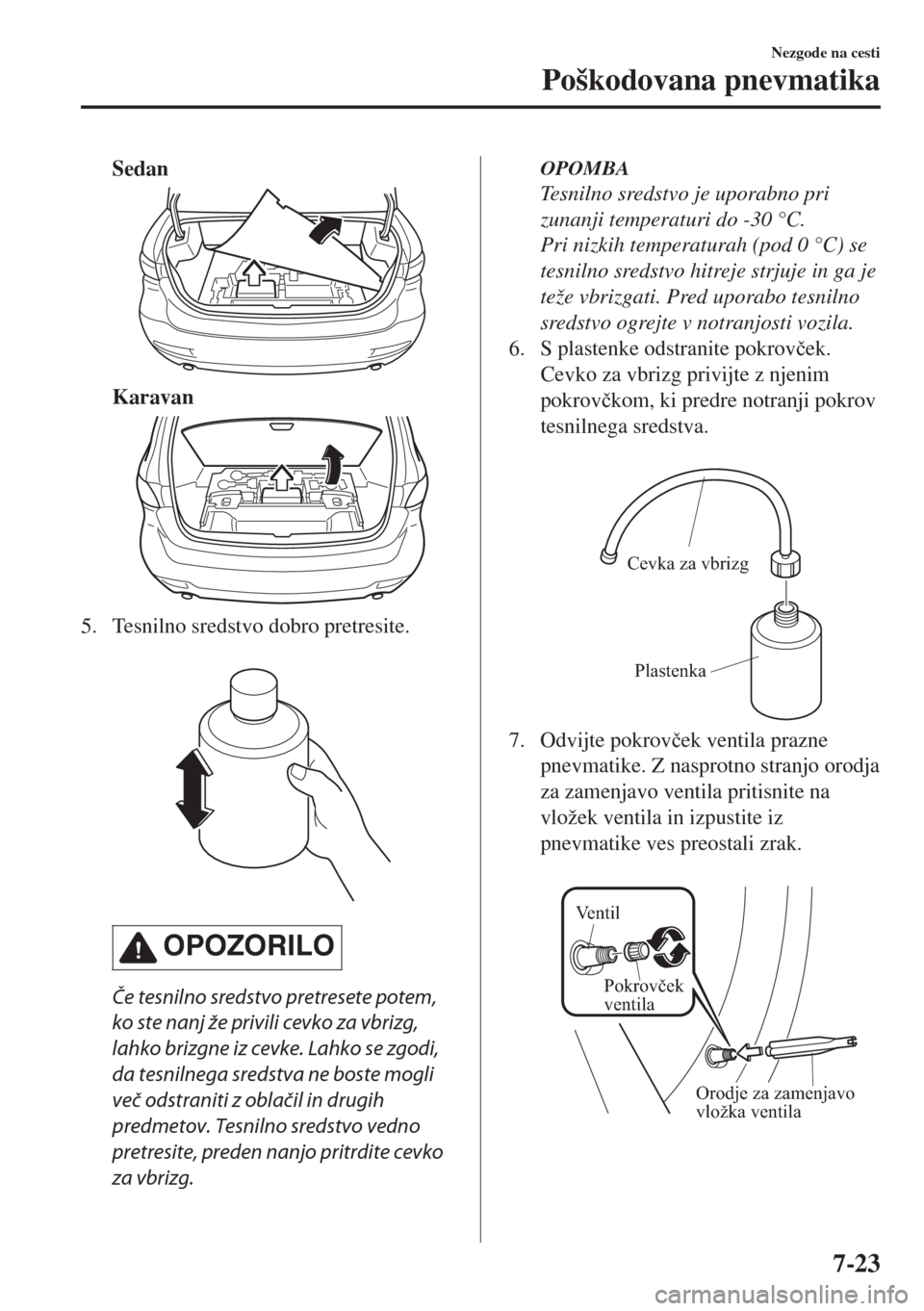

Sedan
Karavan
5. Tesnilno sredstvo dobro pretresite.

OPOZORILO
Če tesnilno sredstvo pretresete potem,
ko ste nanj že privili cevko za vbrizg,
lahko brizgne iz cevke. Lahko se zgodi,
da tesnilnega sredstva ne boste mogli
več odstraniti z oblačil in drugih
predmetov. Tesnilno sredstvo vedno
pretresite, preden nanjo pritrdite cevko
za vbrizg.
OPOMBA
Tesnilno sredstvo je uporabno pri
zunanji temperaturi do -30 °C.
Pri nizkih temperaturah (pod 0 °C) se
tesnilno sredstvo hitreje strjuje in ga je
teže vbrizgati. Pred uporabo tesnilno
sredstvo ogrejte v notranjosti vozila.
6. S plastenke odstranite pokrovþek.
Cevko za vbrizg privijte z njenim
pokrovþkom, ki predre notranji pokrov
tesnilnega sredstva.

Cevka za vbrizg
Plastenka
7. Odvijte pokrovþek ventila prazne
pnevmatike. Z nasprotno stranjo orodja
za zamenjavo ventila pritisnite na
vložek ventila in izpustite iz
pnevmatike ves preostali zrak.

Ventil
Orodje za zamenjavo
vložka ventila Pokrovček
ventila
Nezgode na cesti
Poškodovana pnevmatika
7-23

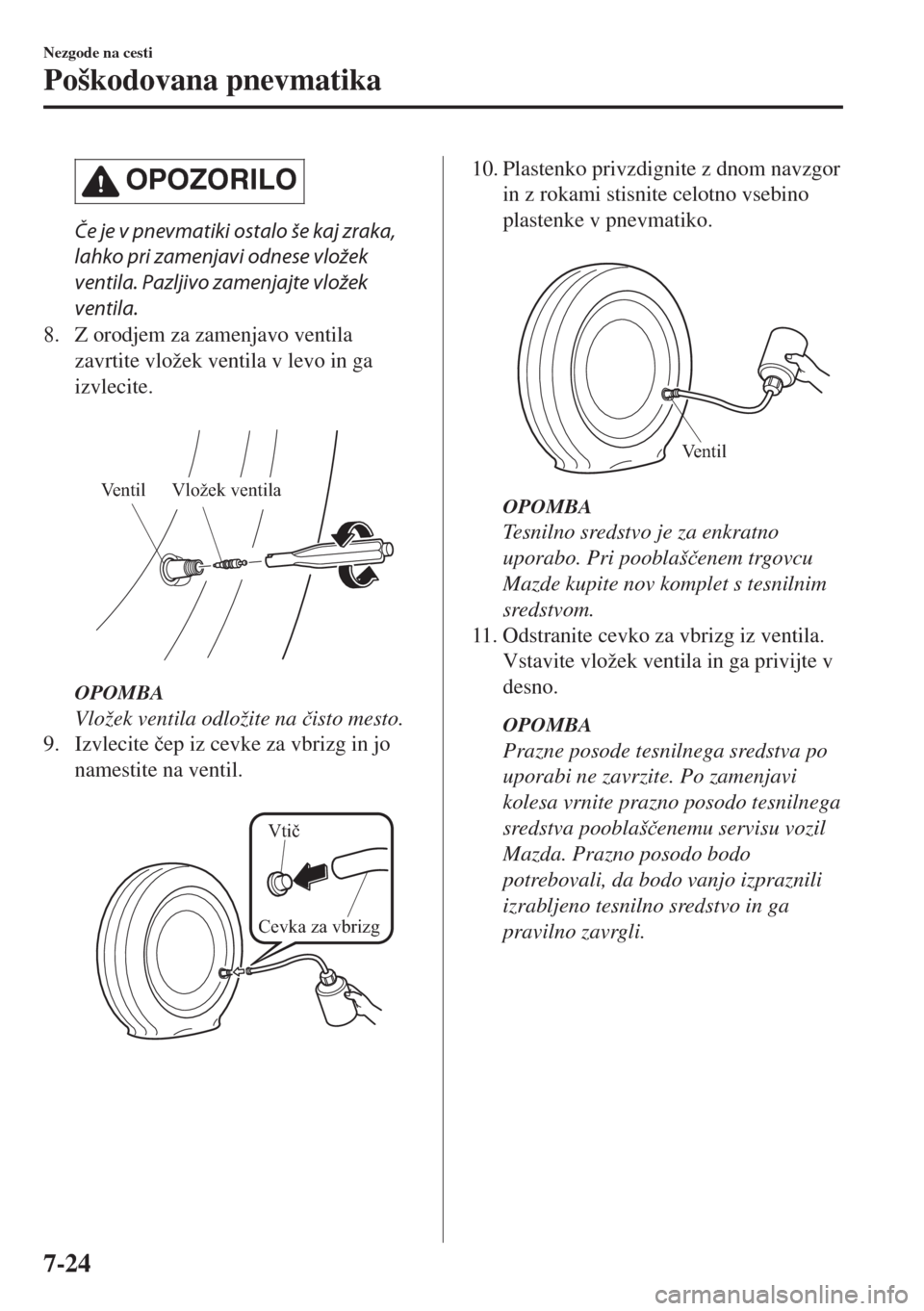

OPOZORILO
Če je v pnevmatiki ostalo še kaj zraka,
lahko pri zamenjavi odnese vložek
ventila. Pazljivo zamenjajte vložek
ventila.
8. Z orodjem za zamenjavo ventila
zavrtite vložek ventila v levo in ga
izvlecite.

Ventil Vložek ventila
OPOMBA
Vložek ventila odložite na þisto mesto.
9. Izvlecite þep iz cevke za vbrizg in jo
namestite na ventil.

Cevka za vbrizgVtič
10. Plastenko privzdignite z dnom navzgor
in z rokami stisnite celotno vsebino
plastenke v pnevmatiko.

Ventil
OPOMBA
Tesnilno sredstvo je za enkratno
uporabo. Pri pooblašþenem trgovcu
Mazde kupite nov komplet s tesnilnim
sredstvom.
11. Odstranite cevko za vbrizg iz ventila.
Vstavite vložek ventila in ga privijte v
desno.
OPOMBA
Prazne posode tesnilnega sredstva po
uporabi ne zavrzite. Po zamenjavi
kolesa vrnite prazno posodo tesnilnega
sredstva pooblašþenemu servisu vozil
Mazda. Prazno posodo bodo
potrebovali, da bodo vanjo izpraznili
izrabljeno tesnilno sredstvo in ga
pravilno zavrgli.
Nezgode na cesti
Poškodovana pnevmatika
7-24
