siglia di affidare la manutenzione dell'im-
pianto dell'aria condizionata alla Rete Assi-
stenziale o ad altre officine attrezzate con
apparecchiature di recupero e riciclo.
NOTA:
Utilizzare solo olio e refrigeranti per compres-
sori PAG dei sistemi A/C approvati dal Co-
struttore.
Recupero e riciclaggio del refrigerante —
R–1234yf
Il refrigerante per impianti di aria condizio-
nata R-1234yf a base di idrofluoro-olefine
(HFO) è omologato dall'ente per la protezione
ambientale e non danneggia lo strato dell'o-
zono grazie al basso potenziale di riscalda-
mento globale (GWP, Global Warming Poten-
tial). Il costruttore consiglia di affidare
l'esecuzione della manutenzione dell'im-
pianto dell'aria condizionata alla Rete Assi-
stenziale con apparecchiature di recupero e
riciclo.
NOTA:
Utilizzare solo olio e refrigeranti per compres-
sori PAG dei sistemi A/C approvati dal Co-
struttore.
Sostituzione del filtro dell'aria condizionata
(filtro aria A/C)
ATTENZIONE!
Non smontare il filtro aria abitacolo con la
vettura in funzione o mentre il dispositivo
di accensione si trova in modalità ACC
(Accessori) o RUN (Marcia). Quando il
filtro aria abitacolo è rimosso e la ventola è
in funzione, la ventola potrebbe venire in
contatto con le mani e potrebbe lanciare
detriti e sporcizia negli occhi provocando
lesioni a persone.
Il filtro aria A/C è ubicato in corrispondenza
della presa d'aria esterna dietro il cassetto
portaoggetti. Per la sostituzione del filtro,
procedere nel modo seguente:
1. Aprire il cassetto portaoggetti e rimuo-
verne il contenuto.
2. Esercitare una pressione sui lati del cas-
setto portaoggetti e abbassare lo
sportello.3. Ruotare il cassetto portaoggetti verso il
basso.
4. Disinnestare le due linguette di ritegno
che fissano i due sportelli di accesso al
filtro dell'aria all'alloggiamento del
climatizzatore.
Cassetto portaoggetti
1 — Fine corsa del cassetto portaog-
getti
2 — Cassetto portaoggetti
207

5. Aprire i due sportelli di accesso del filtro
aria.
6. Rimuovere i due filtri antiparticolato dal-
l'alloggiamento di ingresso aria del clima-
tizzatore. Estrarre gli elementi filtranti di-
rettamente dall'alloggiamento, uno alla
volta.7. Montare il filtro aria A/C con gli indicatori
di posizione per il filtro dell'aria rivolti
nella stessa direzione del distacco.
AVVERTENZA!
Il filtro aria abitacolo è identificato da una
freccia che indica la direzione del flusso
d'aria nel filtro. Il montaggio errato del
filtro ha come conseguenza l'obbligo di
sostituirlo più spesso.
8. Chiudere gli sportelli di accesso del filtro
aria A/C e chiudere le linguette di ritegno.
9. Ruotare lo sportello del cassetto portaog-
getti per riportarlo in posizione.
Fare riferimento a "Manutenzione pianifi-
cata" per gli intervalli di manutenzione cor-
retti.
RETE ASSISTENZIALE
La Rete Assistenziale dispone di personale
tecnico qualificato, degli attrezzi specifici e
delle apparecchiature necessarie per l'esecu-
zione di tutti gli interventi di assistenza tec-
nica in modo impeccabile. Sono inoltre di-
sponibili i manuali di assistenza tecnica che
comprendono le istruzioni per l'assistenza
Linguette di ritegno del filtro aria
1 - Linguetta di ritegno sinistra
2 - Linguetta di ritegno destra
Sportello di accesso al filtro dell'aria
aperto
1 - Sportello di accesso al filtro dell'a-
ria condizionata
2 - Filtro dell'aria condizionataASSISTENZA E MANUTENZIONE
208

tecnica della vettura specifica. Prima di ac-
cingersi a eseguire autonomamente qualsiasi
operazione leggere tali manuali.
NOTA:
La manomissione intenzionale dei dispositivi
antinquinamento può impedire di beneficiare
della garanzia ed è perseguibile a termini di
legge.
ATTENZIONE!
L'esecuzione di interventi su una vettura
può essere pericolosa. Eseguire personal-
mente solo riparazioni per le quali si è
sicuri di possedere le conoscenze tecniche
e gli attrezzi necessari. In caso di dubbi
sulla propria preparazione o capacità di
esecuzione di una riparazione affidare la
vettura a un meccanico competente.
Spazzole tergicristalli
Pulire periodicamente il cristallo del para-
brezza e il profilo in gomma delle spazzole del
tergicristalli con una spugna o un pannomorbido e un detergente non abrasivo. In
questo modo si eliminano il sale o le impurità
accumulatesi durante la marcia.
Il prolungato funzionamento del tergicristalli
con vetro asciutto può provocare il deteriora-
mento delle spazzole. Azionare sempre i la-
vacristalli se si vogliono eliminare sale o altre
impurità dal cristallo asciutto mediante l'uso
dei tergicristalli.
Evitare di usare i tergicristalli per rimuovere
brina o ghiaccio. Evitare anche il contatto del
profilo di gomma delle spazzole con derivati
del petrolio, quali olio motore, benzina, ecc.
NOTA:
la durata prevista delle spazzole tergicristalli
varia a seconda dell'area geografica e della
frequenza dell'uso. Prestazioni insufficienti
delle spazzole possono presentarsi sotto
forma di rumorosità, segni, rigature di acqua
o punti bagnati. In presenza di tali condi-
zioni, pulire le spazzole tergicristalli o sosti-
tuirle se necessario.Le spazzole e i bracci tergicristallo devono
essere controllati periodicamente, non solo
quando le prestazioni del tergicristallo peg-
giorano. Questo controllo deve comprendere i
seguenti punti:
• Usura eccessiva o bordi irregolari
• Corpi estranei
• Indurimento o fessurazioni
• Deformazione o indebolimento
Se una spazzola o braccio tergicristallo sono
danneggiati, sostituire il braccio o la spazzola
con una unità nuova. Non tentare di riparare
una spazzola o un braccio tergicristallo dan-
neggiati.
Montaggio/smontaggio della spazzola del
tergicristallo
AVVERTENZA!
Non consentire che il braccio del tergicri-
stallo scatti indietro contro il cristallo
senza aver montato la spazzola in quanto il
cristallo potrebbe danneggiarsi.
209

1. Sollevare il braccio tergicristallo per al-
zare la spazzola dal cristallo, fino a
quando il braccio non si trova nella mas-
sima posizione di sollevamento.2. Per disinnestare la spazzola del tergicri-
stallo dal braccio, premere la linguetta di
sgancio sulla spazzola del tergicristallo e,
tendendo il braccio con una mano, far
scorrere la spazzola del tergicristallo verso
il basso nella direzione del braccio del
tergicristallo.3. Con la spazzola del tergicristallo sgan-
ciata, rimuovere la spazzola dal braccio.
4. Abbassare con cautela il braccio del ter-
gicristallo sul cristallo.
Spazzola del tergicristallo con linguetta
di sgancio in posizione di blocco
1 — Spazzola tergicristalli
2 — Braccio tergicristallo
3 — Linguetta di sgancioSpazzola del tergicristallo con linguetta
di sgancio in posizione di sblocco
1 — Spazzola tergicristalli
2 — Braccio tergicristallo
3 — Linguetta di sgancio
Spazzola del tergicristallo rimossa dal
braccio
1 — Spazzola tergicristalli
2 — Braccio tergicristallo
3 — Linguetta di sgancio
ASSISTENZA E MANUTENZIONE
210

Montaggio dei tergicristalli anteriori
1. Sollevare il braccio tergicristallo dal cri-
stallo, fino a quando non si trova nella
massima posizione di sollevamento.
2. Posizionare la spazzola del tergicristallo
in prossimità del gancio sulla punta del
braccio del tergicristallo.
3. Inserire il gancio sulla punta del braccio
attraverso l'apertura nella spazzola del
tergicristallo.
4. Far scorrere verso l'alto la spazzola del
tergicristallo nel gancio sul braccio del
tergicristallo, l'innesto sarà accompa-
gnato da uno scatto udibile.
5. Abbassare con cautela la spazzola del
tergicristallo sul cristallo.
Montaggio/smontaggio spazzola tergilunotto
1. Rimuovere il tappo del braccio tergilu-
notto per accedere al relativo dado.2. Per rimuovere la spazzola dal braccio ter-
gicristallo, afferrarla il più vicino possibile
al braccio con la mano destra. Con la
mano sinistra tenere premuto il braccio
tergicristallo mentre si sfila la spazzoladal braccio oltre il finecorsa, abbastanza
da sganciare il perno della spazzola dalla
sua sede sull'estremità del braccio.
NOTA:
La resistenza verrà accompagnata da uno
scatto.
Complessivo tergilunotto
1 — Tappo del braccio tergicristallo
2 — Braccio tergicristallo
3 — Spazzola tergicristalli
Spazzola del tergicristallo rimossa dal
braccio
1 — Braccio tergilunotto
2 — Spazzola tergicristalli
211

3. Afferrando ancora la spazzola del tergicri-
stallo, allontanarla dal braccio per
disinnestarla.
Montaggio del tergilunotto
1. Inserire il perno della spazzola tergicri-
stalli nell'apertura sull'estremità del brac-
cio tergicristallo. Afferrare l'estremità in-feriore del braccio tergicristallo con una
mano, quindi premere la spazzola del ter-
gicristallo a filo con il braccio del tergicri-
stallo finché non scatta in sede.
2. Abbassare la spazzola tergicristalli sul cri-
stallo e reinserire il tappo del braccio
tergicristallo in posizione.
SOLLEVAMENTO DELLA
VETTURA
Nel caso in cui sia necessario sollevare la
vettura, rivolgersi alla Rete Assistenziale o a
una stazione di servizio.
PNEUMATICI
Pneumatici — informazioni generali
Pressione degli pneumatici
Il corretto gonfiaggio degli pneumatici è es-
senziale ai fini della sicurezza di guida e delle
prestazioni della vettura. La pressione di gon-
fiaggio è determinante soprattutto sotto quat-
tro aspetti:
• Sicurezza e stabilità della vettura• Economia di esercizio
• Usura del battistrada
• Comfort di guida
Sicurezza
ATTENZIONE!
• Un'errata pressione degli pneumatici è
pericolosa e può provocare incidenti.
• Una pressione insufficiente provoca un
aumento della flessione dello pneuma-
tico e può causare il surriscaldamento e
la rottura dello stesso.
• Una pressione di gonfiaggio eccessiva
riduce la capacità dello pneumatico di
assorbire le sollecitazioni dovute al
fondo stradale. Oggetti e buche sulla
strada possono provocare danni tali da
causare la rottura dello pneumatico.
• Il gonfiaggio eccessivo o insufficiente
dello pneumatico può influire sulla ma-
novrabilità del veicolo e causare la rot-
tura improvvisa degli pneumatici, con
conseguente perdita di controllo della
vettura.
Spazzola del tergicristallo rimossa dal
braccio
1 — Braccio tergilunotto
2 — Spazzola tergicristalli
ASSISTENZA E MANUTENZIONE
212

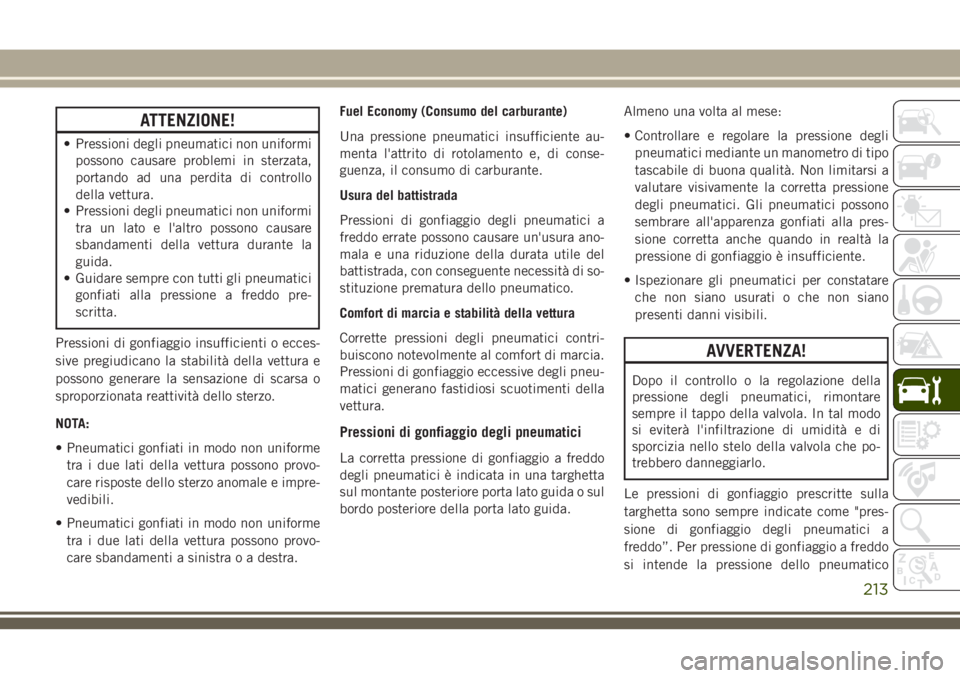

ATTENZIONE!
• Pressioni degli pneumatici non uniformi
possono causare problemi in sterzata,
portando ad una perdita di controllo
della vettura.
• Pressioni degli pneumatici non uniformi
tra un lato e l'altro possono causare
sbandamenti della vettura durante la
guida.
• Guidare sempre con tutti gli pneumatici
gonfiati alla pressione a freddo pre-
scritta.
Pressioni di gonfiaggio insufficienti o ecces-
sive pregiudicano la stabilità della vettura e
possono generare la sensazione di scarsa o
sproporzionata reattività dello sterzo.
NOTA:
• Pneumatici gonfiati in modo non uniforme
tra i due lati della vettura possono provo-
care risposte dello sterzo anomale e impre-
vedibili.
• Pneumatici gonfiati in modo non uniforme
tra i due lati della vettura possono provo-
care sbandamenti a sinistra o a destra.Fuel Economy (Consumo del carburante)
Una pressione pneumatici insufficiente au-
menta l'attrito di rotolamento e, di conse-
guenza, il consumo di carburante.
Usura del battistrada
Pressioni di gonfiaggio degli pneumatici a
freddo errate possono causare un'usura ano-
mala e una riduzione della durata utile del
battistrada, con conseguente necessità di so-
stituzione prematura dello pneumatico.
Comfort di marcia e stabilità della vettura
Corrette pressioni degli pneumatici contri-
buiscono notevolmente al comfort di marcia.
Pressioni di gonfiaggio eccessive degli pneu-
matici generano fastidiosi scuotimenti della
vettura.
Pressioni di gonfiaggio degli pneumatici
La corretta pressione di gonfiaggio a freddo
degli pneumatici è indicata in una targhetta
sul montante posteriore porta lato guida o sul
bordo posteriore della porta lato guida.Almeno una volta al mese:
• Controllare e regolare la pressione degli
pneumatici mediante un manometro di tipo
tascabile di buona qualità. Non limitarsi a
valutare visivamente la corretta pressione
degli pneumatici. Gli pneumatici possono
sembrare all'apparenza gonfiati alla pres-
sione corretta anche quando in realtà la
pressione di gonfiaggio è insufficiente.
• Ispezionare gli pneumatici per constatare
che non siano usurati o che non siano
presenti danni visibili.
AVVERTENZA!
Dopo il controllo o la regolazione della
pressione degli pneumatici, rimontare
sempre il tappo della valvola. In tal modo
si eviterà l'infiltrazione di umidità e di
sporcizia nello stelo della valvola che po-
trebbero danneggiarlo.
Le pressioni di gonfiaggio prescritte sulla
targhetta sono sempre indicate come "pres-
sione di gonfiaggio degli pneumatici a
freddo”. Per pressione di gonfiaggio a freddo
si intende la pressione dello pneumatico
213

dopo almeno 3 ore di inattività della vettura o
una percorrenza inferiore a 1,6 km (1 miglio)
dopo tale periodo di inattività. La pressione
di gonfiaggio a freddo non deve essere supe-
riore a quella massima impressa sulla spalla
dello pneumatico.
In caso di notevoli escursioni della tempera-
tura esterna, controllare con maggiore fre-
quenza la pressione di gonfiaggio degli pneu-
matici, dato che varia in funzione della
temperatura.
La pressione di gonfiaggio degli pneumatici
varia di circa 7 kPa (1 psi) ogni 7 °C (12°F) di
variazione della temperatura dell'aria. È bene
ricordarlo quando si controlla la pressione di
gonfiaggio degli pneumatici in garage, so-
prattutto d'inverno.
Esempio: se la temperatura all'interno del
garage è di 20 °C (68°F) e la temperatura
esterna è di 0 °C (32 °F), la pressione di
gonfiaggio degli pneumatici a freddo deve
essere aumentata di 21 kPa (3 psi), ossia
7 kPa (1 psi) ogni 7 °C (12 °F).
La pressione degli pneumatici può aumen-
tare da 13 a 40 kPa (2-6 psi) durante il
funzionamento. Si tratta di un incrementonormale che NON deve essere corretto poi-
ché ne deriverebbe una pressione insuffi-
ciente a pneumatico freddo.
Pressioni di gonfiaggio per guida ad alta
velocità
Il Costruttore invita ad adottare una guida
sicura a velocità che rispettino i limiti previsti
dalla segnaletica stradale. Se le condizioni
del percorso e la segnaletica consentono ve-
locità elevate, è estremamente importante
mantenere una corretta pressione di gonfiag-
gio degli pneumatici. Per la guida ad alta
velocità può essere necessario aumentare la
pressione degli pneumatici e ridurre il carico
della vettura. Per i valori consigliati di velo-
cità, carico e pressioni di gonfiaggio degli
pneumatici a freddo in condizioni di sicu-
rezza, rivolgersi alla Rete Assistenziale della
vettura originaleoaunrivenditore di pneu-
matici autorizzato.
ATTENZIONE!
La guida ad alta velocità con vettura a
pieno carico è pericolosa. Infatti le mag-
giori sollecitazioni che agiscono sugli
ATTENZIONE!
pneumatici potrebbero provocarne l'im-
provviso deterioramento. È evidente l'alto
rischio di incidenti che ne può conseguire.
Non tenere mai a lungo velocità superiori a
120 km/h (75 miglia/h) con la vettura a
pieno carico.
Pneumatici di tipo radiale
ATTENZIONE!
Non abbinare mai pneumatici di tipo ra-
diale con altri tipi onde evitare che il
controllo della vettura risulti precario.
L'instabilità è causa di incidenti. Montare
sempre un treno completo di pneumatici
di tipo radiale. Non abbinare mai questo
tipo di pneumatici con altri tipi.
Riparazione degli pneumatici
In caso di danneggiamento dello pneuma-
tico, è possibile ripararlo se soddisfa i se-
guenti criteri.
• La vettura non è stata guidata con lo pneu-
matico sgonfio.
ASSISTENZA E MANUTENZIONE
214
