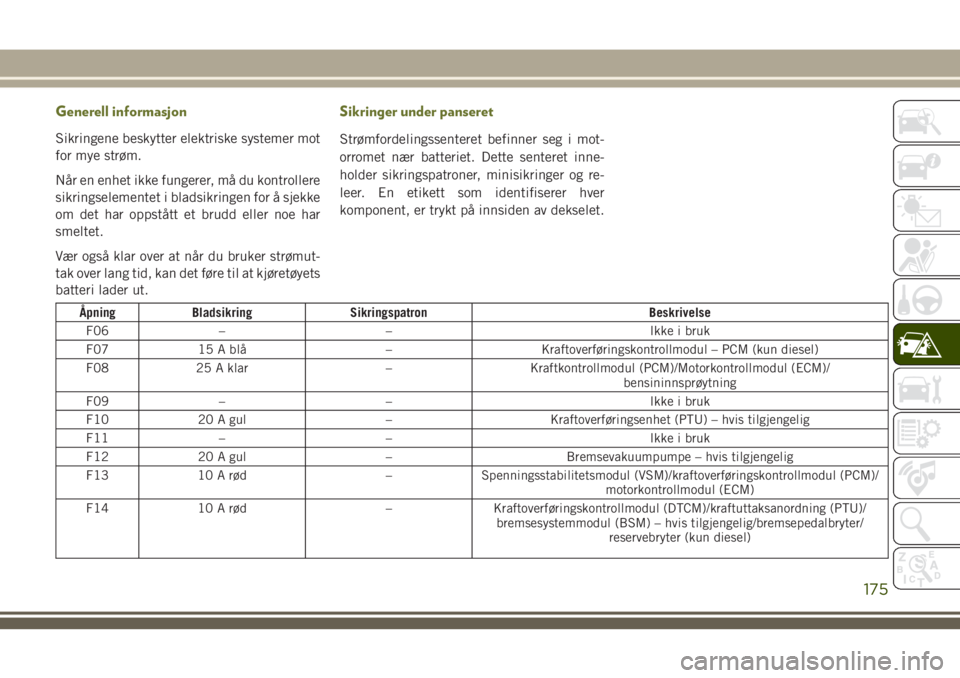

2018 JEEP CHEROKEE Drift- og vedlikeholdshåndbok (in Norwegian)

Generell informasjon
Sikringene beskytter elektriske systemer mot
for mye strøm.
Når en enhet ikke fungerer, må du kontrollere
sikringselementet i bladsikringen for å sjekke
om det har oppstått et brudd eller noe har
smeltet.
Vær også klar over at når du bruker strømut-
tak over lang tid, kan det føre til at kjøretøyets
batteri lader ut.
Sikringer under panseret
Strømfordelingssenteret befinner seg i mot-
orromet nær batteriet. Dette senteret inne-
holder sikringspatroner, minisikringer og re-
leer. En etikett som identifiserer hver
komponent, er trykt på innsiden av dekselet.
Åpning Bladsikring Sikringspatron Beskrivelse
F06 – – Ikke i bruk
F07 15 A blå – Kraftoverføringskontrollmodul – PCM (kun diesel)
F08 25 A klar – Kraftkontrollmodul (PCM)/Motorkontrollmodul (ECM)/
bensininnsprøytning
F09 – – Ikke i bruk
F10 20 A gul – Kraftoverføringsenhet (PTU) – hvis tilgjengelig
F11 – – Ikke i bruk
F12 20 A gul – Bremsevakuumpumpe – hvis tilgjengelig
F13 10 A rød – Spenningsstabilitetsmodul (VSM)/kraftoverføringskontrollmodul (PCM)/
motorkontrollmodul (ECM)
F14 10 A rød – Kraftoverføringskontrollmodul (DTCM)/kraftuttaksanordning (PTU)/
bremsesystemmodul (BSM) – hvis tilgjengelig/bremsepedalbryter/
reservebryter (kun diesel)
175

Åpning Bladsikring Sikringspatron Beskrivelse
F15 – – Ikke i bruk
F16 20 A gul – Tennspole (bensin) / motorsensor (diesel)
F17 – – Ikke i bruk
F18 – – Ikke i bruk
F19 – 40 A grønn Startspole
F20 10 A rød – Klimakompressorkobling
F21 – – Ikke i bruk
F22 5 A lysebrun – Radiatorvifte
F23 70 A lysebrun – Karosserikontrollmodul (BCM) – forsyning 2
F23 50 A rød – Spenningsstabilitetsmodul (VSM) forsyning 2 – hvis tilgjengelig med
stopp/start-motoralternativ
F24 20 A gul – Bakvindusvisker – hvis tilgjengelig med stopp/start-motoralternativ
F25B 20 A gul – Frontvindusspyler – hvis tilgjengelig med stopp/start-motoralternativ
F26 – 30 A rosa Drivstoffvarmer – kun diesel
F27 – – Ikke i bruk
F28 15 A blå – Girkassekontrollmodul (TCM)
F29 – – Ikke i bruk
F30 10 A rød – Motorkontrollmodul (ECM)/(EPS)/Drivstoffpumperelémating/(PCM)
F31 – – Ikke i bruk
F32 – – Ikke i bruk
F33 – – Ikke i bruk
F34 – – Ikke i bruk
F35 – – Ikke i bruk
HVIS DET SKULLE OPPSTÅ EN NØDSSITUASJON
176

Åpning Bladsikring Sikringspatron Beskrivelse
F36 – – Ikke i bruk
F37 – – Ikke i bruk
F38 – 60 A gul Glødeplugger (kun diesel) – hvis tilgjengelig
F39 – 40 A grønn HVAC-viftemotor
F40 – 20 A blå Tilhengerparkeringslys – hvis tilgjengelig
F40 – 30 A rosa Frontlysspylerpumpe – hvis tilgjengelig
F41 – 60 A gul Karosserikontrollmodul (BCM) – forsyning 1
F41 – 50 A rød Spenningsstabilitetsmodul – forsyning 1 – hvis tilgjengelig med stopp/
start-motoralternativ
F42 – 30 A rosa Elektrisk bremsemodul for tilhenger – hvis tilgjengelig
F43 20 A gul – Drivstoffpumpemotor
F44 – 30 A rosa Tilhenger/7-veis kontakt – hvis tilgjengelig
F45 – 30 A rosa Passasjerdørmodul (PDM) – hvis tilgjengelig
F46 – 25 A klar Soltak – hvis tilgjengelig
F48 – 30 A rosa Førerdørmodul – hvis tilgjengelig
F49 – 30 A rosa Vekselretter (115 V A/C) – hvis tilgjengelig
F50 – 30 A rosa Elektrisk bakluke – hvis tilgjengelig
F51 – – Ikke i bruk
F52 – 30 A rosa Frontvindusviskere – hvis tilgjengelig med stopp/start-motoralternativ
F53 – 30 A rosa Bremsesystemmodul og ventiler
F54 – 30 A rosa Karosserikontrollmodul (BCM) forsyning 3
F55 10 A rød – Blindsonesensorer/ryggekamera
177

Åpning Bladsikring Sikringspatron Beskrivelse
F56 15 A blå – Tenningsknutepunktmodul (IGNM)/KIN/RF Hub/elektrisk rattstammelås
(ESCL)
F57 20 A gul – Tilhengerlys venstre – hvis tilgjengelig
F58 10 A rød – Passasjerklassifiseringsmodul/VSM/TT-modul/ESCL
F59 – 30 A rosa Kraftoverføringskontrollmodul (DTCM) hvis tilgjengelig
F60 20 A gul – Kraftuttak – midtkonsoll
F61 20 A gul – Tilhengerlys høyre – hvis tilgjengelig
F62 20 A gul – Aviser for frontrute – hvis tilgjengelig
F63 20 A gul – Oppvarmede/ventilerte forseter – hvis tilgjengelig
F64 20 A gul – Oppvarmet ratt – hvis tilgjengelig
F65 10 A rød – Innvendig temperatursensor / fuktighetssensor / førerassistansesystem-
modul (DASM) / parkeringsassistanse (PAM) – hvis tilgjengelig med
stopp/start-motoralternativ
F66 15 A blå – HVAC (ECC) / instrumentpanelgruppe (IPC)
F67 10 A rød – Innvendig temperatursensor / fuktighetssensor / førerassistansesystem-
modul (DASM) / parkeringsassistanse (PAM) – hvis ikke tilgjengelig med
stopp/start-motoralternativ
F68 – – Ikke i bruk
F69 10 A rød – Kraftoverføringsenhetsbryter (TSBM) / aktiv grillklaff (AGS) – hvis til-
gjengelig med bensinmotor
F69A 10 A rød – Kraftoverføringsenhetsbryter (TSBM) – hvis tilgjengelig med dieselmotor
F70 5 A lysebrun – Intelligent batterisensor – hvis tilgjengelig med stopp/start-
motoralternativ
F71 20 A gul – HID-frontlys høyre – hvis tilgjengelig med stopp/start-motoralternativ
HVIS DET SKULLE OPPSTÅ EN NØDSSITUASJON
178

Åpning Bladsikring Sikringspatron Beskrivelse
F72 10 A rød – Oppvarmede speil – hvis tilgjengelig
F73 – 20 A blå Tilhengerryggelys – hvis tilgjengelig
F74 – 30 A rosa Avriming bak
F75 20 A gul – Sigarettenner – hvis tilgjengelig
F76 20 A gul – Bakre sperredifferensialmodul (RDM) – hvis tilgjengelig
F77 10 A rød – Tanklokkutløser/bremsepedalbryter
F78 10 A rød – Diagnostikkport / digitalt TV (kun Japan)
F79 10 A rød – Integrert sentersamling (ICS)/elektrisk parkeringsbrems (EPB) SW/CD-
modul/Styringskontrollmodul (SCCM)/HVAC/instrumentpanelgruppe
(IPC)
F80 20 A gul – Radio/CD – hvis tilgjengelig
F81 – – Ikke i bruk
F82 – – Ikke i bruk
F83 – 20 A blå Motorkontrollmodul (bensin)
F84 – 30 A rosa Elektrisk parkeringsbrems (EPB) – venstre
F85 – – Ikke i bruk
F86 20 A gul – Horn – hvis tilgjengelig med stopp/start-motoralternativ
F87A 20 A gul – HID-frontlys venstre – hvis tilgjengelig med stopp/start-motoralternativ
F88 15 A blå – Sikkerhetsbeltealarm (SBR)
F89 10 A rød – Justering av frontlys – hvis tilgjengelig
F90 – – Ikke i bruk
F91 20 A gul – Kraftuttak bak – hvis tilgjengelig – kan velges av kunden
F92 – – Ikke i bruk
179

Åpning Bladsikring Sikringspatron Beskrivelse
F93 – 40 A grønn Bremsesystemmodul (BSM) – pumpemotor
F94 – 30 A rosa Elektrisk parkeringsbrems (EPB) – høyre
F95 10 A rød – Elektrokromatisk speil / regnsensor / soltak – hvis tilgjengelig / passa-
sjervindusbryter / kraftuttakkonsoll / digital-tv (kun Japan)
F96 10 A rød – Styreenhet til sikkerhetssystem (ORC) / (kollisjonspute)
F97 10 A rød – Styreenhet til sikkerhetssystem (ORC) / (kollisjonspute)
F98 25 A klar – Lydforsterker – hvis tilgjengelig
F99 – – Ikke i bruk
F100 – – Ikke i bruk
Innvendige sikringer
Den innvendige sikringstavlen befinner seg i
karosserikontrollmodulen i passasjerkupeen
på dashbordpanelet på venstre side under
instrumentpanelet.
Åpning Bladsikring Beskrivelse
F13 15 A blå Nærlys venstre
F32 10 A rød Innvendig belysning
F36 10 A rød Inntrengingsmodu/sirene – hvis tilgjengelig
F38 20 A gul Reile lås opp alt
F43 20 A gul Spylerpumpe foran
F48 25 A klar Tåkelys bak vestre/høyre – hvis tilgjengelig
F49 7,5 A brun Korsryggstøtte
HVIS DET SKULLE OPPSTÅ EN NØDSSITUASJON
180

Åpning Bladsikring Beskrivelse
F50 7,5 A brun Trådløst ladebrett – hvis tilgjengelig
F51 10 A rød Førervindubryter/elektriske speil – hvis tilgjengelig
F53 7,5 A brun UCI-port (USB og AUX)
F89 10 A rød Dørlåser – lås opp fører
F91 7,5 A brun Venstre fremre tåkelampe (lav og høy linje)
F92 7,5 A brun Høyre fremre tåkelampe (høy linje)
F93 10 A rød Nærlys høyre
BRUK AV JEKK OG
DEKKSKIFTE
ADVARSEL!
• Ikke prøv å skifte dekk på siden av bilen
som vender mot trafikken. Kjør langt nok
ut av veien til å unngå risiko for å bli
truffet mens du bruker jekken eller skif-
ter hjulet.
• Det er farlig å befinne seg under en bil
som er hevet med en jekk. Bilen kan gli
av jekken og falle ned på deg. Du kan bli
klemt fast. Plasser aldri noen del av
kroppen under en bil som står på en
jekk. Hvis du trenger å komme under en
ADVARSEL!
hevet bil, må du ta den med til et servi-
cesenter der den kan heves på en heis.
• Du må aldri starte eller kjøre motoren
når bilen står på en jekk.
• Jekken er bare laget for å brukes som et
verktøy ved dekkskift. Jekken må ikke
brukes til å løfte bilen for å utføre ser-
vice. Bilen må bare stå på jekken når
overflaten er jevn og fast. Unngå is eller
glatte områder.
Jekkplassering / oppbevaring av
reservedekk
Jekken, hjulklossene og reservedekket opp-
bevares under lasteflaten bak baksetet.
1. Åpne bakluken.
181

2. Løft tilgangsdekselet ved hjelp av håndta-
ket på lasteflaten.
3. Ta ut kroken fra oppbevaringsposisjonen
på baksiden av lasteflaten, og plasser kro-
ken over den øvre delen i kanten og vær-
tetningen. Dette holder lasteflaten oppe
mens du tar ut jekken og reservedekket.4. Fjern festet som holder jekken og reserve-
dekket på plass.
5. Ta ut klossene.
6. Ta ut hjulkrysset og nøkkelmomentet fra
reservehjulet som en montering. Skru
jekkskruen mot venstre for å løsne nøkkel-
momentet, og fjern nøkkelen fra
jekkmonteringen.
MERK:
Jekkhåndtaket festes til siden av jekken
med to festepunkter. Når jekken er delvis
utvidet, holder spenningen mellom de to
festepunktene jekkhåndtaket på plass.
7. Ta ut reservedekket.
ADVARSEL!
Et løst dekk eller en løs jekk som slenges
forover i en kollisjon eller ved bråstopp,
kan være farlig for personene i bilen. Opp-
bevar alltid jekkdelene og reservedekket
på de angitte plassene. Reparer eller bytt
ut det flate dekket umiddelbart.
Klargjøring for bruk av jekk
1. Parker kjøretøyet på en fast og jevn over-
flate så langt unna veikanten som mulig.
Unngå is eller glatte områder.
ADVARSEL!
Ikke prøv å skifte dekk på siden av bilen
som vender mot trafikken. Kjør langt nok
ut av veien til å unngå å bli truffet mens du
bruker jekken eller skifter hjulet.
2. Slå på nødblinklyset.
3. Aktiver parkeringsbremsen.
4. Sett girvelgeren i PARK (Parkering) (auto-
matisk girkasse) eller REVERSE (Revers)
(manuelt gir).
5. Sett tenningsnøkkelen i posisjonen LOCK
(Lås).
6. Blokker både forsiden og baksiden av hju-
let som er diagonalt ovenfor jekkposi-
sjonen. Hvis du for eksempel skifter høyre
fordekk, blokkerer du venstre bakhjul.
Håndtak på lasteflaten
HVIS DET SKULLE OPPSTÅ EN NØDSSITUASJON
