Gruppe 1
Barn som veier mellom 9 og 18 kg, kan sitte
i et framovervendt sete i gruppe 1, som setet
i figur B. Denne typen barnesete er ment for
eldre barn som er for store for et barnesete i
gruppe 0 eller 0+.
Gruppe 2
Barn som veier mellom 15 kg og 25 kg, og
som er for store for barneseter i gruppe 1, kan
bruke et barnesetesystem i gruppe 2.
I figur C ser du at barnesetesystemet i
gruppe 2 plasserer barnet riktig i forhold til
sikkerhetsbeltet, slik at skulderbeltet krysser
barnets brystkasse og ikke ligger over halsen.
Hoftebeltet ligger tett over bekkenbeinet, og
ikke over magen.
Gruppe 3
Barn som veier mellom 22 kg og 36 kg, og
som er høyre nok til å bruke skulderbeltet for
voksne, kan bruke et barnesete i gruppe 3.
Barneseter i gruppe 3 plasserer hoftebeltet
over barnets bekkenbein. Barnet må være
høyt nok til at skulderbeltet krysser brystkas-
sen og ikke ligger over halsen.
Fig. D viser et eksempel på et barnesetesys-
tem i gruppe 3 som har plassert barnet riktig
i baksetet.
Fig. BFig. CFig. D
111

ADVARSEL!
• Feil montering kan føre til feil på baby-
eller barnesetet. Det kan løsne i en kol-
lisjon. Barnet kan bli alvorlig skadet eller
drept. Følg instruksjonene fra produsen-
ten av barnesetet nøye når du monterer
et baby- eller barnesete.
• Når et barnesete er installert i bilen, må
du ikke flytte bilsetet forover eller bak-
over fordi det kan løsne barnesetets fes-
ter. Ta ut barnesetet før du justerer sete-
posisjonen i bilen. Når setet er justert,
monterer du barnesetet på nytt.
• Når barnesetet ikke er i bruk, sikrer du
det i bilen med sikkerhetsbeltet eller
ISOFIX-festene eller tar det ut av bilen.
Ikke la det stå løst i bilen. Ved bråstopp
eller en ulykke kan det treffe personer i
bilen eller seteryggene og føre til alvor-
lige personskader.
Passasjerseters egnethet for bruk av univer-
selt barnesikringsutstyr
I henhold til EU-direktiv 2000/3/EF vises
egnetheten for hvert passasjersete for instal-
lasjon av universelt barnesikringsutstyr i den
følgende tabellen:
SIKKERHET
112

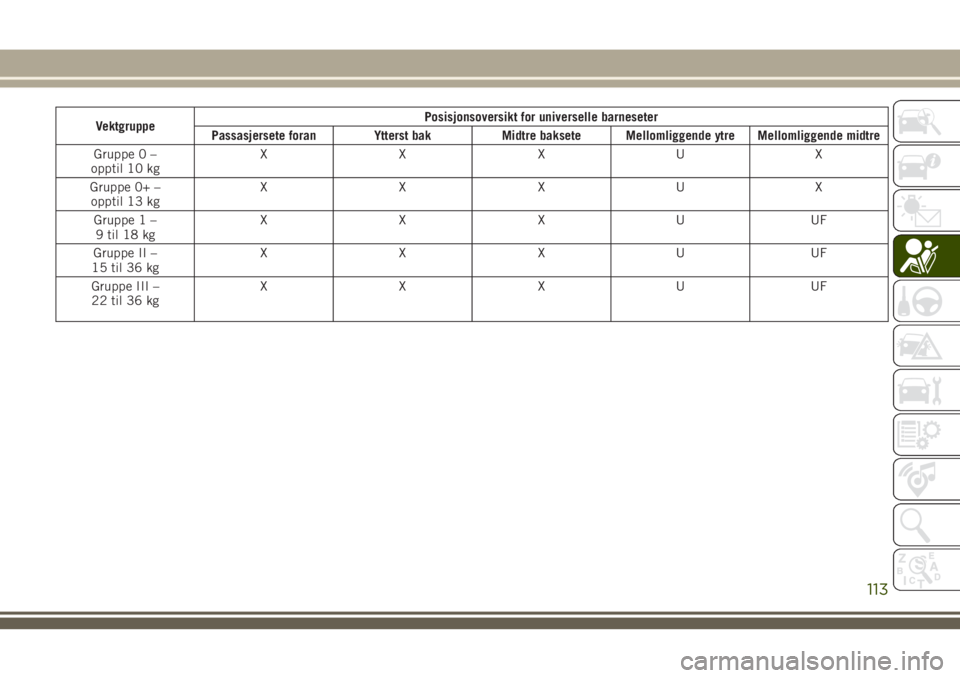

VektgruppePosisjonsoversikt for universelle barneseter
Passasjersete foran Ytterst bak Midtre baksete Mellomliggende ytre Mellomliggende midtre
Gruppe 0 –
opptil 10 kgXXXUX
Gruppe 0+ –
opptil 13 kgXXXUX
Gruppe 1 –
9 til 18 kgXXXUUF
Gruppe II –
15 til 36 kgXXXUUF
Gruppe III –
22 til 36 kgXXXUUF
113

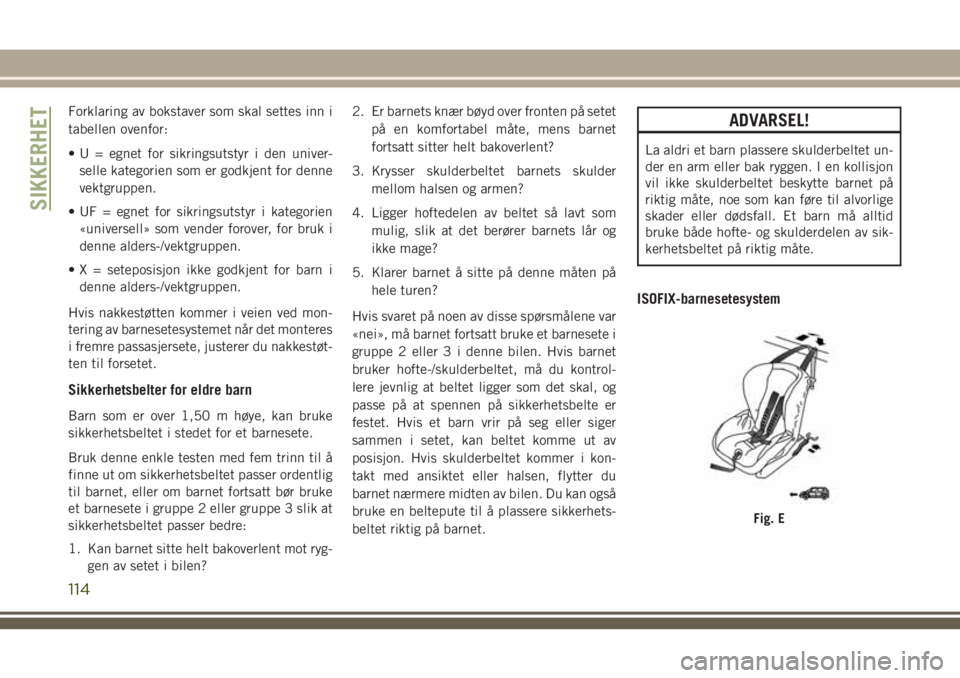

Forklaring av bokstaver som skal settes inn i
tabellen ovenfor:
• U = egnet for sikringsutstyr i den univer-
selle kategorien som er godkjent for denne
vektgruppen.
• UF = egnet for sikringsutstyr i kategorien
«universell» som vender forover, for bruk i
denne alders-/vektgruppen.
• X = seteposisjon ikke godkjent for barn i
denne alders-/vektgruppen.
Hvis nakkestøtten kommer i veien ved mon-
tering av barnesetesystemet når det monteres
i fremre passasjersete, justerer du nakkestøt-
ten til forsetet.
Sikkerhetsbelter for eldre barn
Barn som er over 1,50 m høye, kan bruke
sikkerhetsbeltet i stedet for et barnesete.
Bruk denne enkle testen med fem trinn til å
finne ut om sikkerhetsbeltet passer ordentlig
til barnet, eller om barnet fortsatt bør bruke
et barnesete i gruppe 2 eller gruppe 3 slik at
sikkerhetsbeltet passer bedre:
1. Kan barnet sitte helt bakoverlent mot ryg-
gen av setet i bilen?2. Er barnets knær bøyd over fronten på setet
på en komfortabel måte, mens barnet
fortsatt sitter helt bakoverlent?
3. Krysser skulderbeltet barnets skulder
mellom halsen og armen?
4. Ligger hoftedelen av beltet så lavt som
mulig, slik at det berører barnets lår og
ikke mage?
5. Klarer barnet å sitte på denne måten på
hele turen?
Hvis svaret på noen av disse spørsmålene var
«nei», må barnet fortsatt bruke et barnesete i
gruppe 2 eller 3 i denne bilen. Hvis barnet
bruker hofte-/skulderbeltet, må du kontrol-
lere jevnlig at beltet ligger som det skal, og
passe på at spennen på sikkerhetsbelte er
festet. Hvis et barn vrir på seg eller siger
sammen i setet, kan beltet komme ut av
posisjon. Hvis skulderbeltet kommer i kon-
takt med ansiktet eller halsen, flytter du
barnet nærmere midten av bilen. Du kan også
bruke en beltepute til å plassere sikkerhets-
beltet riktig på barnet.
ADVARSEL!
La aldri et barn plassere skulderbeltet un-
der en arm eller bak ryggen. I en kollisjon
vil ikke skulderbeltet beskytte barnet på
riktig måte, noe som kan føre til alvorlige
skader eller dødsfall. Et barn må alltid
bruke både hofte- og skulderdelen av sik-
kerhetsbeltet på riktig måte.
ISOFIX-barnesetesystem
Fig. E
SIKKERHET
114

Bilen er utstyrt med et festesystem til barne-
sete som heter ISOFIX. Med dette systemet
kan ISOFIX-utstyrte barneseter monteres
uten å bruke sikkerhetsbeltene i bilen.
ISOFIX-systemet har to nedre festepunkter
som befinner seg bakpå seteputen, der puten
møter seteryggen, og et øvre festepunkt som
befinner seg bak seteposisjonen.
Du kan se et eksempel på et universelt
ISOFIX-barnesetesystem for vektgruppe 1 i
figur E. ISOFIX-barneseter er også tilgjenge-
lige i andre vektgrupper.
Finne ISOFIX-festepunktene
De nedre festepunktene er runde stenger som
du finner bak på seteputen, der puten møter
seteryggen. De er så vidt synlige når du lener
deg inn i baksetet for å montere barnesetet.
Du kjenner dem enkelt hvis du lar fingrene gli
langs mellomrommet mellom seteryggen og
seteputen.
Finne festepunktene
Det er festepunkter for reimene bak hver ytre
seteplassering i baksetet, på baksiden av
setet.
ISOFIX-barnesetesystemer er utstyrt med en
ubøyelig stang på hver side. Hvert sete har et
kontaktpunkt for tilknytning til det nedre fes-
tepunktet og en metode for å stramme til-
knytningen til festet. Forovervendte barnese-
ter og enkelte bakovervendte barneseter kan
også være utstyrt med en festereim. Festerei-men vil ha en krok på enden som kan festes
til det øverste festepunktet, og en metode for
å stramme reimen etter at den er festet til
punktet.
ISOFIX for midtre sete
ADVARSEL!
• Denne bilen har ikke ISOFIX eller feste-
punkter i midten. Denne posisjonen er
ikke godkjent for noen typer ISOFIX-
ISOFIX-festepunktplasseringer
Festepunktplasseringer
115

ADVARSEL!
barnesetesystemer. Ikke monter et for-
overvendt barnesete med en festestropp
i den midtre seteposisjonen.
• Bruk sikkerhetsbeltet til å montere et
barnesete i den midtre seteposisjonen.
• Bruk aldri samme nedre festepunkt til å
feste flere barneseter. Du finner vanlige
monteringsinstruksjoner under Montere
et ISOFIX-barnesete.
Passasjersetenes egnethet for bruk av
ISOFIX-barnesetesystem
Tabellen nedenfor viser de ulike installerings-
mulighetene for ISOFIX-barnesetesystemer
på seter utstyrt med ISOFIX-fester, i samsvar
med EU-standard ECE 16.
Tabell med bilens ISOFIX-posisjoner
VektgruppeStørrelses-
klasseFestePassasjersete
foranHøyre/venstre
bakseteMidtre bakseteMellom-
liggende ytreMellom-
liggende
midtreAndre steder
Bærebag
for spedbarnF ISO/L1 X X X N/A N/A N/A
G ISO/L2 X X X N/A N/A N/A
(1) X N/A X N/A N/A N/A
0–
opptil 10 kgE ISO/R1 X IUF/IUF X N/A N/A N/A
(1) X N/A X N/A N/A N/A
0+ –
opptil 13 kgE ISO/R1 X IUF/IUF X N/A N/A N/A
D ISO/R2 X IUF/IUF X N/A N/A N/A
C ISO/R3 X IUF/IUF X N/A N/A N/A
(1) X X X N/A N/A N/A
SIKKERHET
116

Tabell med bilens ISOFIX-posisjoner
VektgruppeStørrelses-
klasseFestePassasjersete
foranHøyre/venstre
bakseteMidtre bakseteMellom-
liggende ytreMellom-
liggende
midtreAndre steder
1–
9 til 18 kgD ISO/R2 X IUF/IUF X N/A N/A N/A
C ISO/R3 X IUF/IUF X N/A N/A N/A
B ISO/F2 X IUF/IUF X N/A N/A N/A
B1 ISO/F2X X IUF/IUF X N/A N/A N/A
A ISO/F3 X IUF/IUF X N/A N/A N/A
(1) X N/A X N/A N/A N/A
2–
15 til 25 kg(1) X N/A X N/A N/A N/A
3–
22 til 36 kg(1) X N/A X N/A N/A N/A
Forklaring for bokstaver som brukes i tabellen
ovenfor:
• (1) = For CRS som ikke har størrelsesklas-
seidentifikasjon ISO/XX (A til G), for den
tilhørende vektgruppen, skal bilprodusen-
ten angi anbefalte ISOFIX-
barnesetesystemer for hver posisjon.
• IUF = egnet for forovervendt universell ka-
tegori av ISOFIX-barnesetesystemer god-
kjent for bruk av denne vektgruppen.• X = ISOFIX-posisjon uegnet for ISOFIX-
barnesetesystemer i denne vektgruppen og/
eller størrelsesklassen.
Følg alltid instruksjonene fra produsenten av
barnesetet ved installering av barnesetet. Ikke
alle barnesetesystemer installeres som beskre-
vet her. Ved bruk av et universelt ISOFIX-
barnesetesystem kan det kun brukes godkjente
barnesetesystemer merket ECE R44 (utgave
R44/03 eller bedre) «Universal ISOFIX».Slik installerer du et ISOFIX-barnesete
Hvis det valgte setet har sikkerhetsbelte med
justerbar automatisk beltestrammer, stuer du
bort sikkerhetsbeltet i henhold til instruksjo-
nene nedenfor. Se delen «Installere barnese-
ter ved hjelp av sikkerhetsbeltet» for å sjekke
hvilken type sikkerhetsbelte hvert sete har.
1. Løsne justeringene på de nedre tilkobling-
ene og på festestroppen til barnesetet slik
at det er lettere å feste tilkoblingene til
festene på bilen.
117

2. Plasser barnesetet mellom de nedre fes-
tene for det setet. For noen seter i andre
rad må du kanskje legge setet bakover
og/eller løfte nakkestøtten for at det skal
passe bedre. Hvis baksetet kan flyttes
forover og bakover i bilen, kan det være
lurt å flytte det så langt bak som mulig for
å gi plass til barnesetet. Det kan også
være mulig å flytte forsetet forover for å gi
mer plass til barnesetet.
3. Fest tilkoblingene for barnesetet til de
nedre festene i det valgte setet.
4. Hvis barnesetet har en festestropp, fester
du den til det øvre festepunktet. Du finner
instruksjoner for hvordan du fester et fes-
tepunkt, i delen «Installere barneseter
ved hjelp av det øvre festepunktet».
5. Stram alle stroppene når du skyver barne-
sete bakover og ned i setet. Fjern slakk i
stroppene i henhold til instruksjonene fra
barneseteprodusenten.
6. Test at barnesetet er festet stramt ved å
trekke det bakover og framover på belte-
banen. Det skal ikke bevege seg mer enn
25 mm i noen retning.ADVARSEL!
• Feil montering av et barnesete på
ISOFIX-festene kan føre til en feil i setet.
Barnet kan bli alvorlig skadet eller drept.
Følg instruksjonene fra produsenten av
barnesetet nøye når du monterer et
baby- eller barnesete.
• Barnesetefester er bare utformet for å
tåle belastningen som oppstår når bar-
nesetene er montert på riktig måte. De
må under ingen omstendigheter brukes
til sikkerhetsbelter for voksne, til seletøy
eller til å feste andre elementer eller
annet utstyr til bilen.
• Moter barnesetesystemet mens bilen
står i ro. ISOFIX-barnesetesystemet er
riktig festet til festepunktene når du
hører klikket.
Montere barneseter ved hjelp av det øverste
festepunktet
1. Finn festepunktet bak setet der du plan-
legger å installere barnesetet. Du må kan-
skje flytte setet forover for å få bedre
tilgang til festepunktet. Hvis det ikke ernoe øvre festepunkt for det setet, flytter
du barnesetet til et annet sete i bilen hvis
det er et tilgjengelig.
2. Før festestroppen slik at den får mest
mulig direkte bane mellom festet og bar-
nesetet. Hvis bilen er utstyrt med juster-
bare nakkestøtter bak, løfter du nakke-
støtten og fører festestroppen under den
og mellom de to stolpene der det er mulig.
Hvis det ikke er mulig, senker du nakke-
støtten og fører festestroppen rundt utsi-
den av nakkestøtten.
Festepunktplasseringer
SIKKERHET
118
