2018 Hyundai Sonata Manual del propietario (in Spanish)

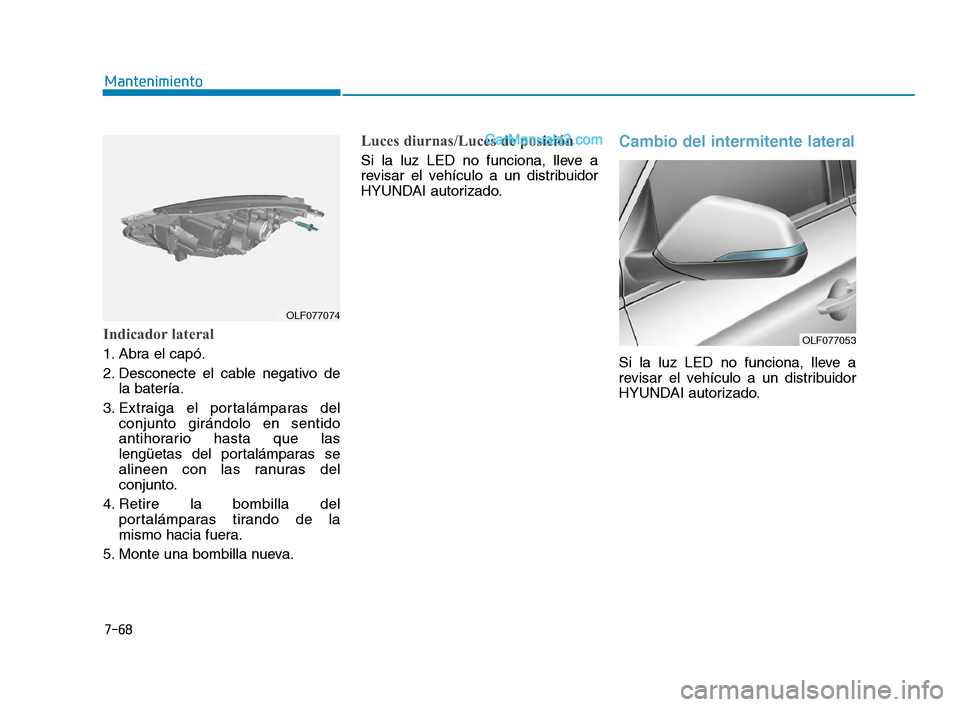

7-68
Mantenimiento
Indicador lateral
1. Abra el capó.
2. Desconecte el cable negativo dela batería.
3. Extraiga el portalámparas del conjunto girándolo en sentido
antihorario hasta que las
lengüetas del portalámparas se
alineen con las ranuras del
conjunto.
4. Retire la bombilla del portalámparas tirando de la
mismo hacia fuera.
5. Monte una bombilla nueva.
Luces diurnas/Luces de posición
Si la luz LED no funciona, lleve a
revisar el vehículo a un distribuidor
HYUNDAI autorizado.
Cambio del intermitente lateral
Si la luz LED no funciona, lleve a
revisar el vehículo a un distribuidor
HYUNDAI autorizado.
OLF077053
OLF077074
LF Mexico_7.qxp 9/4/2017 5:17 PM Page 68

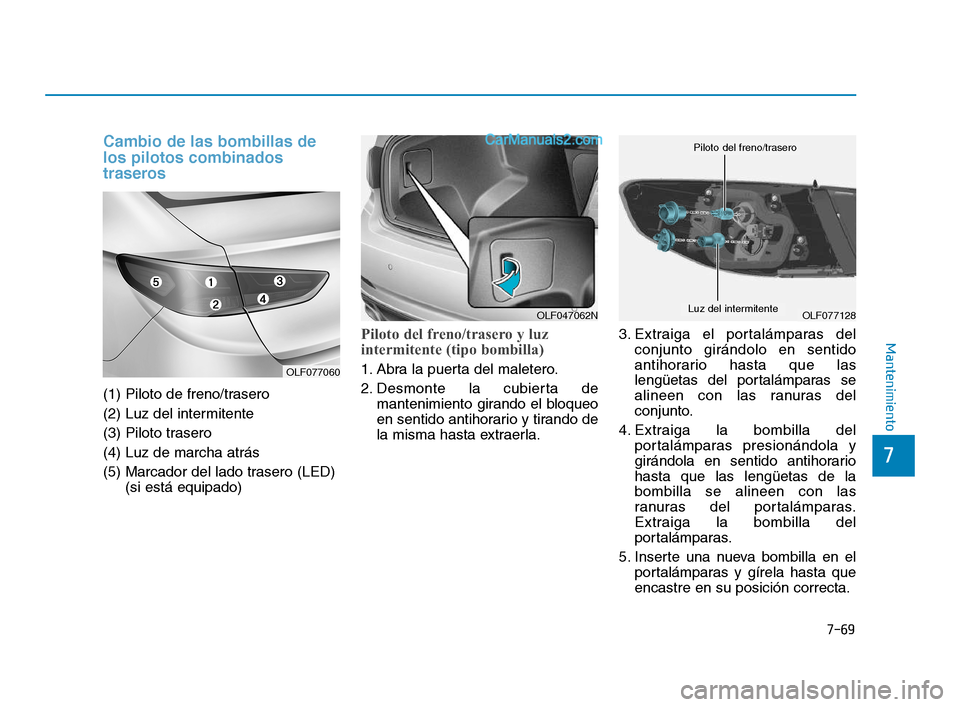

7-69
7
Mantenimiento
Cambio de las bombillas de
los pilotos combinados
traseros
(1) Piloto de freno/trasero
(2) Luz del intermitente
(3) Piloto trasero
(4) Luz de marcha atrás
(5) Marcador del lado trasero (LED)(si está equipado)
Piloto del freno/trasero y luz
intermitente (tipo bombilla)
1. Abra la puerta del maletero.
2. Desmonte la cubierta demantenimiento girando el bloqueo
en sentido antihorario y tirando de
la misma hasta extraerla. 3. Extraiga el portalámparas del
conjunto girándolo en sentido
antihorario hasta que las
lengüetas del portalámparas se
alineen con las ranuras del
conjunto.
4. Extraiga la bombilla del portalámparas presionándola y
girándola en sentido antihorario
hasta que las lengüetas de la
bombilla se alineen con las
ranuras del portalámparas.
Extraiga la bombilla del
portalámparas.
5. Inserte una nueva bombilla en el portalámparas y gírela hasta que
encastre en su posición correcta.OLF077060
OLF047062NOLF077128
Piloto del freno/trasero
Luz del intermitente
LF Mexico_7.qxp 9/4/2017 5:17 PM Page 69

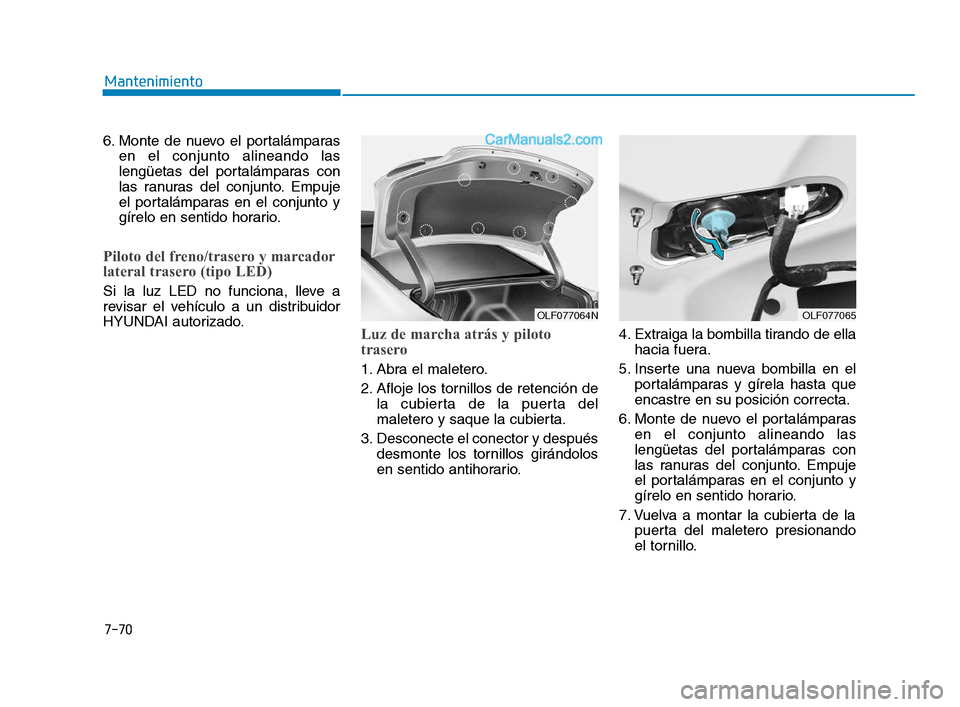

7-70
Mantenimiento
6. Monte de nuevo el portalámparas en el conjunto alineando las
lengüetas del portalámparas con
las ranuras del conjunto. Empuje
el portalámparas en el conjunto y
gírelo en sentido horario.
Piloto del freno/trasero y marcador
lateral trasero (tipo LED)
Si la luz LED no funciona, lleve a
revisar el vehículo a un distribuidor
HYUNDAI autorizado.
Luz de marcha atrás y piloto
trasero
1. Abra el maletero.
2. Afloje los tornillos de retención dela cubierta de la puerta del
maletero y saque la cubierta.
3. Desconecte el conector y después desmonte los tornillos girándolos
en sentido antihorario. 4. Extraiga la bombilla tirando de ella
hacia fuera.
5. Inserte una nueva bombilla en el portalámparas y gírela hasta que
encastre en su posición correcta.
6. Monte de nuevo el portalámparas en el conjunto alineando las
lengüetas del portalámparas con
las ranuras del conjunto. Empuje
el portalámparas en el conjunto y
gírelo en sentido horario.
7. Vuelva a montar la cubierta de la puerta del maletero presionando
el tornillo.
OLF077064NOLF077065
LF Mexico_7.qxp 9/4/2017 5:17 PM Page 70

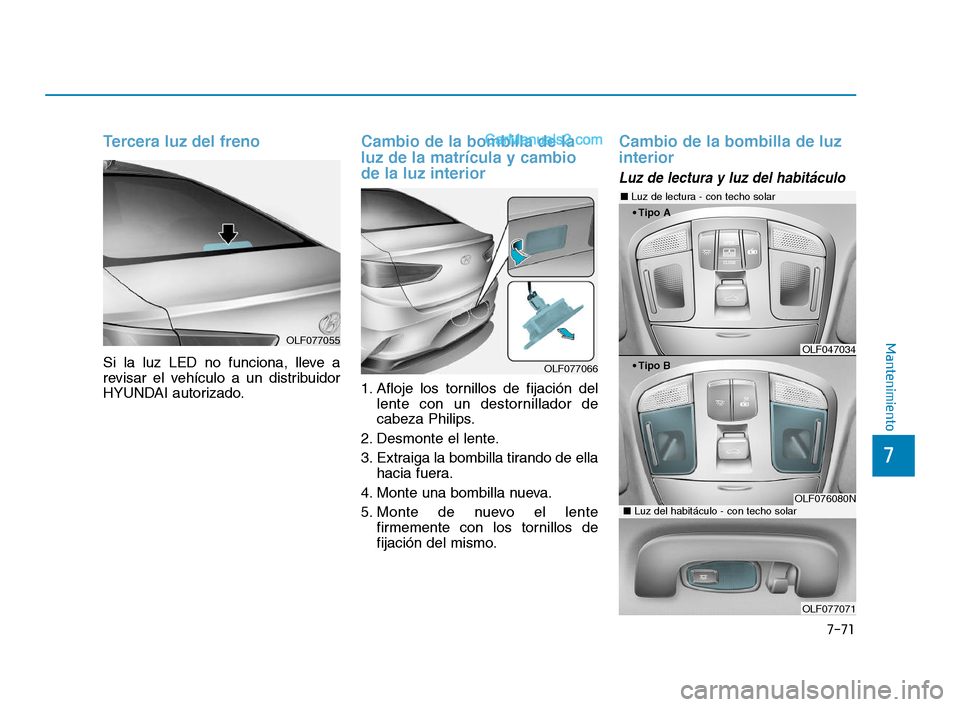

7-71
7
Mantenimiento
Tercera luz del freno
Si la luz LED no funciona, lleve a
revisar el vehículo a un distribuidor
HYUNDAI autorizado.
Cambio de la bombilla de la
luz de la matrícula y cambio
de la luz interior
1. Afloje los tornillos de fijación dellente con un destornillador de
cabeza Philips.
2. Desmonte el lente.
3. Extraiga la bombilla tirando de ella hacia fuera.
4. Monte una bombilla nueva.
5. Monte de nuevo el lente firmemente con los tornillos de
fijación del mismo.
Cambio de la bombilla de luz
interior
Luz de lectura y luz del habitáculo
OLF077055
OLF077066
OLF047034
OLF076080N
OLF077071
■Luz de lectura - con techo solar
■Luz del habitáculo - con techo solar
A
B
LF Mexico_7.qxp 9/4/2017 5:17 PM Page 71

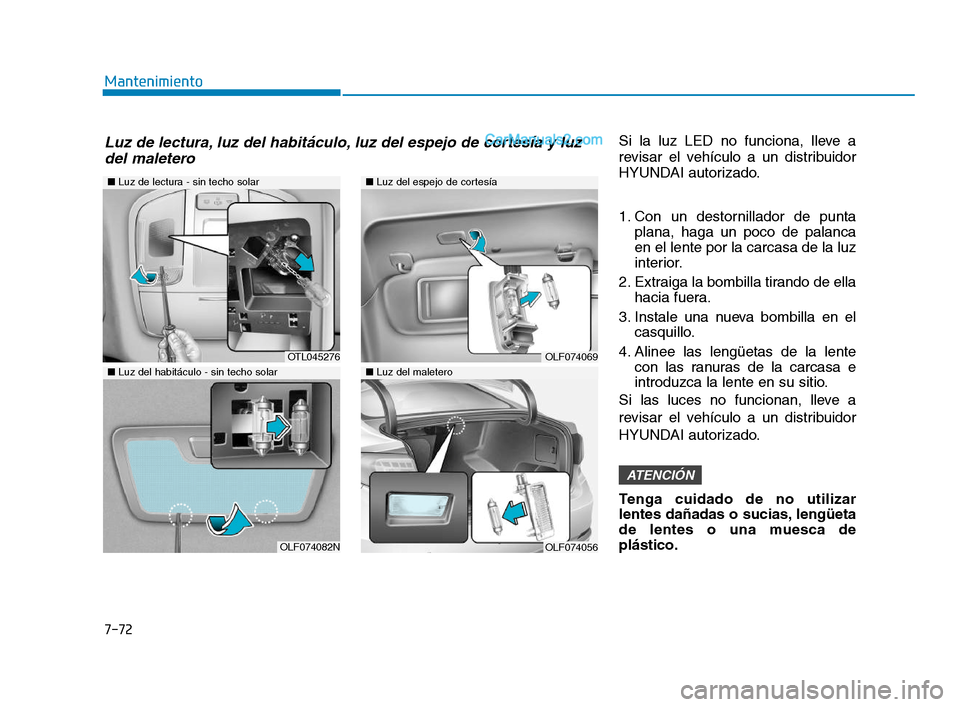

7-72
MantenimientoSi la luz LED no funciona, lleve a
revisar el vehículo a un distribuidor
HYUNDAI autorizado.
1. Con un destornillador de puntaplana, haga un poco de palanca
en el lente por la carcasa de la luz
interior.
2. Extraiga la bombilla tirando de ella hacia fuera.
3. Instale una nueva bombilla en el casquillo.
4. Alinee las lengüetas de la lente con las ranuras de la carcasa e
introduzca la lente en su sitio.
Si las luces no funcionan, lleve a
revisar el vehículo a un distribuidor
HYUNDAI autorizado.
Tenga cuidado de no utilizar
lentes dañadas o sucias, lengüeta
de lentes o una muesca de
plástico.
ATENCIÓN
■ Luz de lectura - sin techo solar
OTL045276
OLF074082N
■Luz del espejo de cortesía
■Luz del maletero
OLF074069
OLF074056
■Luz del habitáculo - sin techo solar
Luz de lectura, luz del habitáculo, luz del espejo de cortesía y luz
del maletero
LF Mexico_7.qxp 9/4/2017 5:18 PM Page 72

C
C U
U I
I D
D A
A D
D O
O
D
D E
E L
L
A
A S
S P
P E
E C
C T
T O
O
E
E X
X T
T E
E R
R I
I O
O R
R

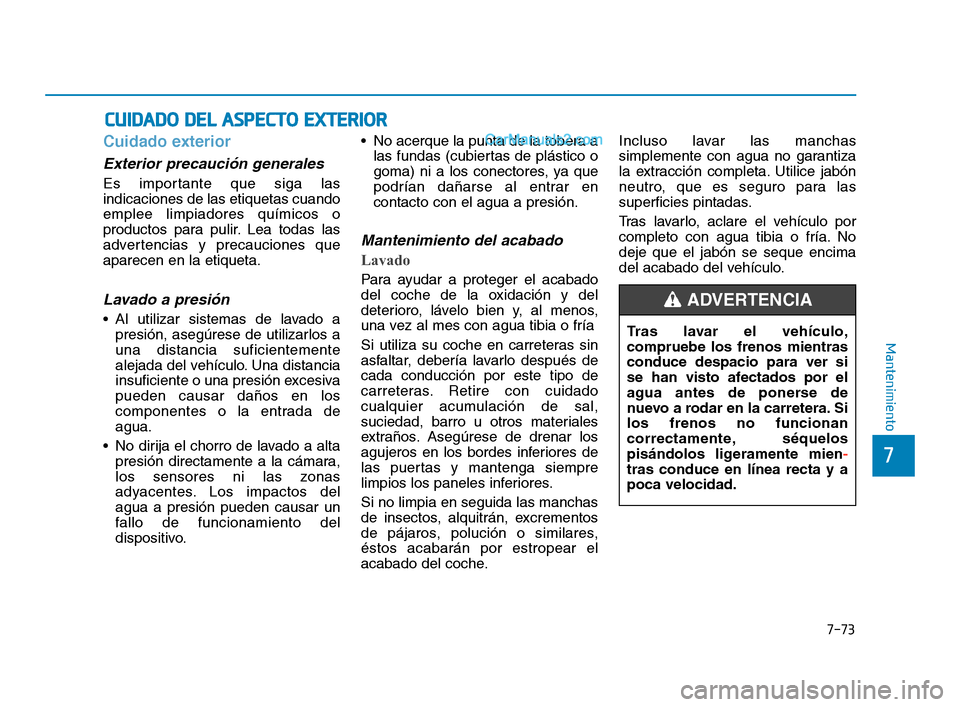

7-73
7
Mantenimiento
Cuidado exterior
Exterior precaución generales
Es importante que siga las
indicaciones de las etiquetas cuando
emplee limpiadores químicos o
productos para pulir. Lea todas las
advertencias y precauciones que
aparecen en la etiqueta.
Lavado a presión
Al utilizar sistemas de lavado a
presión, asegúrese de utilizarlos a
una distancia suficientemente
alejada del vehículo. Una distancia
insuficiente o una presión excesiva
pueden causar daños en los
componentes o la entrada de
agua.
No dirija el chorro de lavado a alta presión directamente a la cámara,
los sensores ni las zonas
adyacentes. Los impactos del
agua a presión pueden causar un
fallo de funcionamiento del
dispositivo. No acerque la punta de la tobera a
las fundas (cubiertas de plástico o
goma) ni a los conectores, ya que
podrían dañarse al entrar en
contacto con el agua a presión.
Mantenimiento del acabado
Lavado
Para ayudar a proteger el acabado
del coche de la oxidación y del
deterioro, lávelo bien y, al menos,
una vez al mes con agua tibia o fría
Si utiliza su coche en carreteras sin
asfaltar, debería lavarlo después de
cada conducción por este tipo de
carreteras. Retire con cuidado
cualquier acumulación de sal,
suciedad, barro u otros materiales
extraños. Asegúrese de drenar los
agujeros en los bordes inferiores de
las puertas y mantenga siempre
limpios los paneles inferiores.
Si no limpia en seguida las manchas
de insectos, alquitrán, excrementos
de pájaros, polución o similares,
éstos acabarán por estropear el
acabado del coche. Incluso lavar las manchas
simplemente con agua no garantiza
la extracción completa. Utilice jabón
neutro, que es seguro para las
superficies pintadas.
Tras lavarlo, aclare el vehículo por
completo con agua tibia o fría. No
deje que el jabón se seque encima
del acabado del vehículo.
Tras lavar el vehículo,
compruebe los frenos mientras
conduce despacio para ver si
se han visto afectados por el
agua antes de ponerse de
nuevo a rodar en la carretera. Si
los frenos no funcionan
correctamente, séquelos
pisándolos ligeramente mien -
tras conduce en línea recta y a
poca velocidad.
ADVERTENCIA
LF Mexico_7.qxp 9/4/2017 5:18 PM Page 73

7-74
Mantenimiento
Encerado
Un buen revestimiento de cera es
una barrera entre la pintura y los
contaminantes. Un buen revesti-
miento de cera protegerá su
vehículo.
Encere el coche cuando el coche
esté seco.
Láve y seque siempre el vehículo
antes de encerarlo. Utilice cera,
pasta o en líquido, de buena calidad
y siga las instrucciones de uso del
fabricante. Encere todo el
guarnecido de metal para protegerlo
y mantenerlo brillante.
Extraiga aceite, alquitrán y
materiales similares con un
quitamanchas que normalmente
retira la cera del acabado.
Asegúrese de volver a encerar esas
zonas, incluso si el resto del vehículo
ya no necesita más encerado.
OLMB073082
La entrada de agua al limpiar
el compartimento del motor o
la alta presión del agua
durante el lavado puede
provocar un fallo del circuito
eléctrico ubicado en el
compartimento del motor.
Nunca permita que agua u
otros líquidos entren en
contacto con componentes
electrónicos/eléctricos del
interior del vehículo, ya que
podría dañarlos.
PRECAUCIÓN
No utilice jabón fuerte ni
detergentes que contengan
sustancias químicas. No lave
el vehículo directamente bajo
la luz solar o cuando la
carrocería esté caliente.
Tenga cuidado al lavar las
ventanillas de su vehículo.
Especialmente con agua a
alta presión. El agua podría
entrar por las ventanillas y
humedecer el interior.
Para evitar daños en las
piezas plásticas, no limpie
con disolventes químicos o
detergentes fuertes.
PRECAUCIÓN
LF Mexico_7.qxp 9/4/2017 5:18 PM Page 74

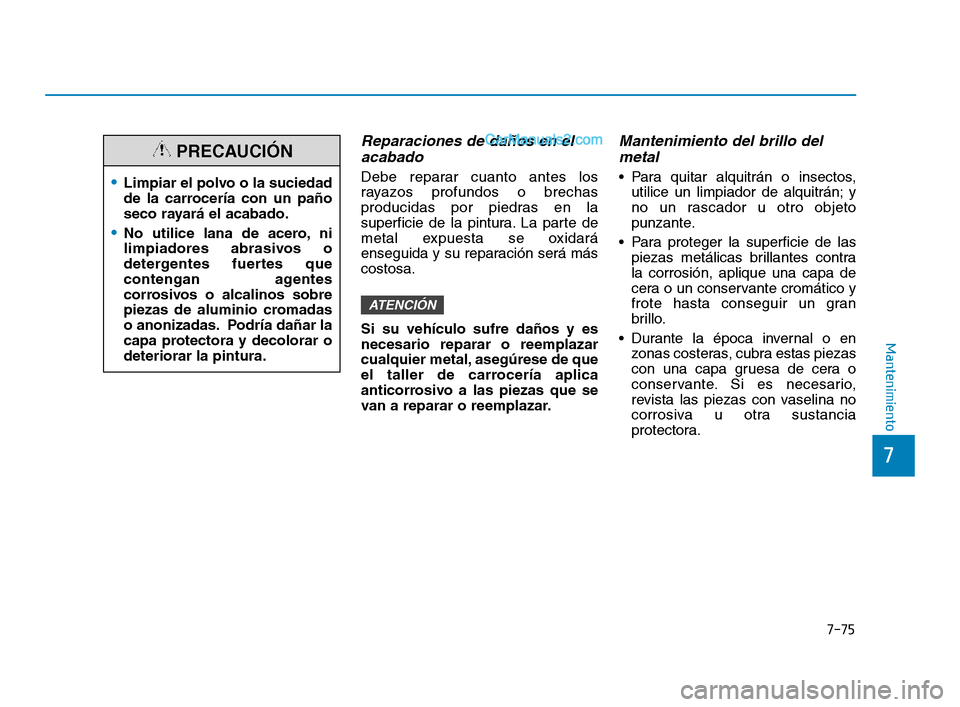

7-75
7
Mantenimiento
Reparaciones de daños en elacabado
Debe reparar cuanto antes los
rayazos profundos o brechas
producidas por piedras en la
superficie de la pintura. La parte de
metal expuesta se oxidará
enseguida y su reparación será más
costosa.
Si su vehículo sufre daños y es
necesario reparar o reemplazar
cualquier metal, asegúrese de que
el taller de carrocería aplica
anticorrosivo a las piezas que se
van a reparar o reemplazar.
Mantenimiento del brillo delmetal
Para quitar alquitrán o insectos,
utilice un limpiador de alquitrán; y
no un rascador u otro objeto
punzante.
Para proteger la superficie de las piezas metálicas brillantes contra
la corrosión, aplique una capa de
cera o un conservante cromático y
frote hasta conseguir un gran
brillo.
Durante la época invernal o en zonas costeras, cubra estas piezas
con una capa gruesa de cera o
conservante. Si es necesario,
revista las piezas con vaselina no
corrosiva u otra sustancia
protectora.
ATENCIÓN
Limpiar el polvo o la suciedad
de la carrocería con un paño
seco rayará el acabado.
No utilice lana de acero, ni
limpiadores abrasivos o
detergentes fuertes que
contengan agentes
corrosivos o alcalinos sobre
piezas de aluminio cromadas
o anonizadas. Podría dañar la
capa protectora y decolorar o
deteriorar la pintura.
PRECAUCIÓN
LF Mexico_7.qxp 9/4/2017 5:18 PM Page 75
