2018 Hyundai Sonata Manual del propietario (in Spanish)

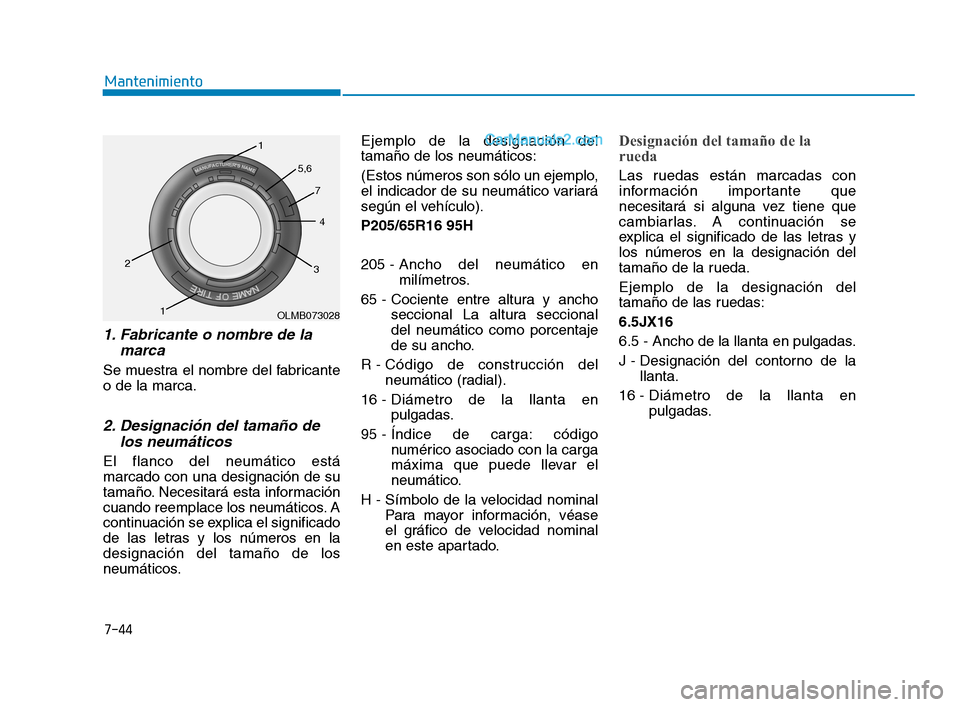

7-44
Mantenimiento
1. Fabricante o nombre de lamarca
Se muestra el nombre del fabricante
o de la marca.
2. Designación del tamaño delos neumáticos
El flanco del neumático está
marcado con una designación de su
tamaño. Necesitará esta información
cuando reemplace los neumáticos. A
continuación se explica el significado
de las letras y los números en la
designación del tamaño de los
neumáticos. Ejemplo de la designación del
tamaño de los neumáticos:
(Estos números son sólo un ejemplo,
el indicador de su neumático variará
según el vehículo).
P205/65R16 95H
205 -
Ancho del neumático en
milímetros.
65 - Cociente entre altura y ancho seccional La altura seccional
del neumático como porcentaje
de su ancho.
R - Código de construcción del neumático (radial).
16 - Diámetro de la llanta en pulgadas.
95 - Índice de carga: código numérico asociado con la carga
máxima que puede llevar el
neumático.
H - Símbolo de la velocidad nominal Para mayor información, véase
el gráfico de velocidad nominal
en este apartado.
Designación del tamaño de la
rueda
Las ruedas están marcadas con
información importante que
necesitará si alguna vez tiene que
cambiarlas. A continuación se
explica el significado de las letras y
los números en la designación del
tamaño de la rueda.
Ejemplo de la designación del
tamaño de las ruedas:
6.5JX16
6.5 - Ancho de la llanta en pulgadas.
J - Designación del contorno de lallanta.
16 - Diámetro de la llanta en pulgadas.
OLMB073028
1
1
2
34
5,6
7
LF Mexico_7.qxp 9/4/2017 5:16 PM Page 44

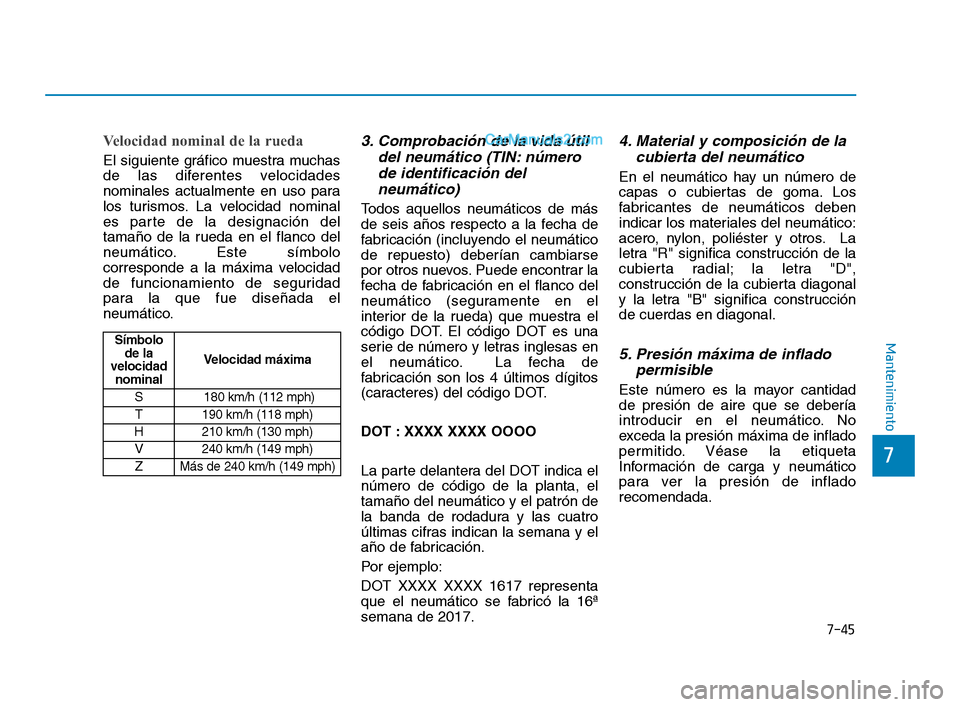

7-45
7
Mantenimiento
Velocidad nominal de la rueda
El siguiente gráfico muestra muchas
de las diferentes velocidades
nominales actualmente en uso para
los turismos. La velocidad nominal
es parte de la designación del
tamaño de la rueda en el flanco del
neumático. Este símbolo
corresponde a la máxima velocidad
de funcionamiento de seguridad
para la que fue diseñada el
neumático.
3. Comprobación de la vida útildel neumático (TIN: númerode identificación delneumático)
Todos aquellos neumáticos de más
de seis años respecto a la fecha de
fabricación (incluyendo el neumático
de repuesto) deberían cambiarse
por otros nuevos. Puede encontrar la
fecha de fabricación en el flanco del
neumático (seguramente en el
interior de la rueda) que muestra el
código DOT. El código DOT es una
serie de número y letras inglesas en
el neumático. La fecha de
fabricación son los 4 últimos dígitos
(caracteres) del código DOT.
DOT : XXXX XXXX OOOO
La parte delantera del DOT indica el
número de código de la planta, el
tamaño del neumático y el patrón de
la banda de rodadura y las cuatro
últimas cifras indican la semana y el
año de fabricación.
Por ejemplo:
DOT XXXX XXXX 1617 representa
que el neumático se fabricó la 16ª
semana de 2017.
4. Material y composición de la cubierta del neumático
En el neumático hay un número de
capas o cubiertas de goma. Los
fabricantes de neumáticos deben
indicar los materiales del neumático:
acero, nylon, poliéster y otros. La
letra "R" significa construcción de la
cubierta radial; la letra "D",
construcción de la cubierta diagonal
y la letra "B" significa construcción
de cuerdas en diagonal.
5. Presión máxima de infladopermisible
Este número es la mayor cantidad
de presión de aire que se debería
introducir en el neumático. No
exceda la presión máxima de inflado
permitido. Véase la etiqueta
Información de carga y neumático
para ver la presión de inflado
recomendada.
Símbolode la
velocidad nominal Velocidad máxima
S180 km/h (112 mph)
T190 km/h (118 mph)
H210 km/h (130 mph)
V240 km/h (149 mph)
ZMás de 240 km/h (149 mph)
LF Mexico_7.qxp 9/4/2017 5:16 PM Page 45

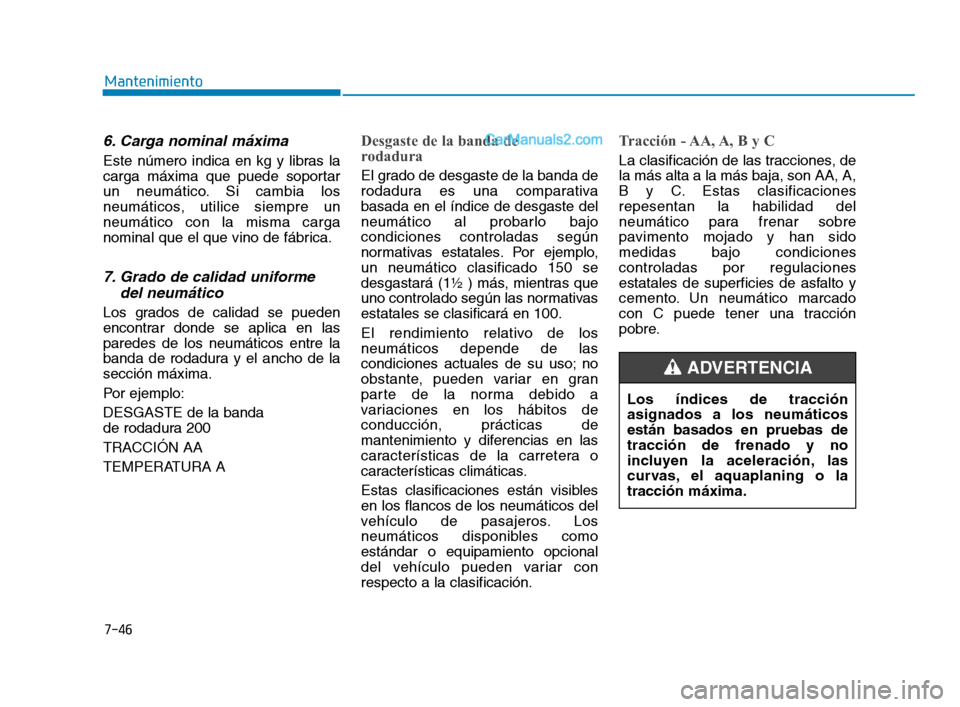

7-46
Mantenimiento
6. Carga nominal máxima
Este número indica en kg y libras la
carga máxima que puede soportar
un neumático. Si cambia los
neumáticos, utilice siempre un
neumático con la misma carga
nominal que el que vino de fábrica.
7. Grado de calidad uniformedel neumático
Los grados de calidad se pueden
encontrar donde se aplica en las
paredes de los neumáticos entre la
banda de rodadura y el ancho de la
sección máxima.
Por ejemplo:
DESGASTE de la banda
de rodadura 200
TRACCIÓN AA
TEMPERATURA A
Desgaste de la banda de
rodadura
El grado de desgaste de la banda de
rodadura es una comparativa
basada en el índice de desgaste del
neumático al probarlo bajo
condiciones controladas según
normativas estatales. Por ejemplo,
un neumático clasificado 150 se
desgastará (1½ ) más, mientras que
uno controlado según las normativas
estatales se clasificará en 100.
El rendimiento relativo de los
neumáticos depende de las
condiciones actuales de su uso; no
obstante, pueden variar en gran
parte de la norma debido a
variaciones en los hábitos de
conducción, prácticas de
mantenimiento y diferencias en las
características de la carretera o
características climáticas.
Estas clasificaciones están visibles
en los flancos de los neumáticos del
vehículo de pasajeros. Los
neumáticos disponibles como
estándar o equipamiento opcional
del vehículo pueden variar con
respecto a la clasificación.
Tracción - AA, A, B y C
La clasificación de las tracciones, de
la más alta a la más baja, son AA, A,
B y C. Estas clasificaciones
repesentan la habilidad del
neumático para frenar sobre
pavimento mojado y han sido
medidas bajo condiciones
controladas por regulaciones
estatales de superficies de asfalto y
cemento. Un neumático marcado
con C puede tener una tracción
pobre.
Los índices de tracción
asignados a los neumáticos
están basados en pruebas de
tracción de frenado y no
incluyen la aceleración, las
curvas, el aquaplaning o la
tracción máxima.
ADVERTENCIA
LF Mexico_7.qxp 9/4/2017 5:16 PM Page 46

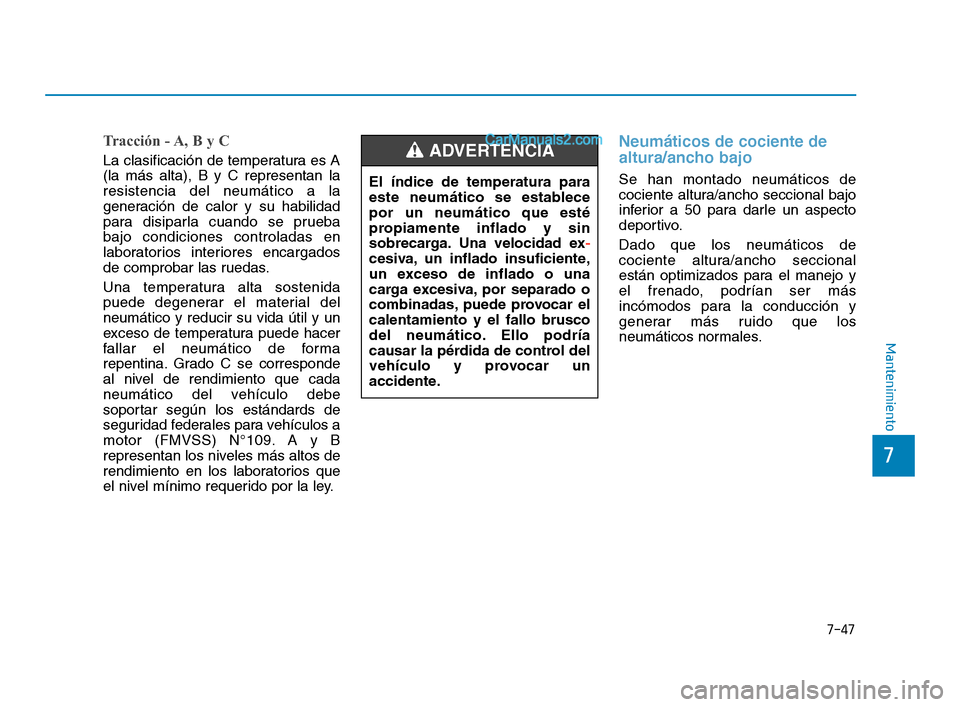

7-47
7
Mantenimiento
Tracción - A, B y C
La clasificación de temperatura es A
(la más alta), B y C representan la
resistencia del neumático a la
generación de calor y su habilidad
para disiparla cuando se prueba
bajo condiciones controladas en
laboratorios interiores encargados
de comprobar las ruedas.
Una temperatura alta sostenida
puede degenerar el material del
neumático y reducir su vida útil y un
exceso de temperatura puede hacer
fallar el neumático de forma
repentina. Grado C se corresponde
al nivel de rendimiento que cada
neumático del vehículo debe
soportar según los estándards de
seguridad federales para vehículos a
motor (FMVSS) N°109. A y B
representan los niveles más altos de
rendimiento en los laboratorios que
el nivel mínimo requerido por la ley.
Neumáticos de cociente de
altura/ancho bajo
Se han montado neumáticos de
cociente altura/ancho seccional bajo
inferior a 50 para darle un aspecto
deportivo.
Dado que los neumáticos de
cociente altura/ancho seccional
están optimizados para el manejo y
el frenado, podrían ser más
incómodos para la conducción y
generar más ruido que los
neumáticos normales.
El índice de temperatura para
este neumático se establece
por un neumático que esté
propiamente inflado y sin
sobrecarga. Una velocidad ex
-
cesiva, un inflado insuficiente,
un exceso de inflado o una
carga excesiva, por separado o
combinadas, puede provocar el
calentamiento y el fallo brusco
del neumático. Ello podría
causar la pérdida de control del
vehículo y provocar un
accidente.
ADVERTENCIA
LF Mexico_7.qxp 9/4/2017 5:16 PM Page 47

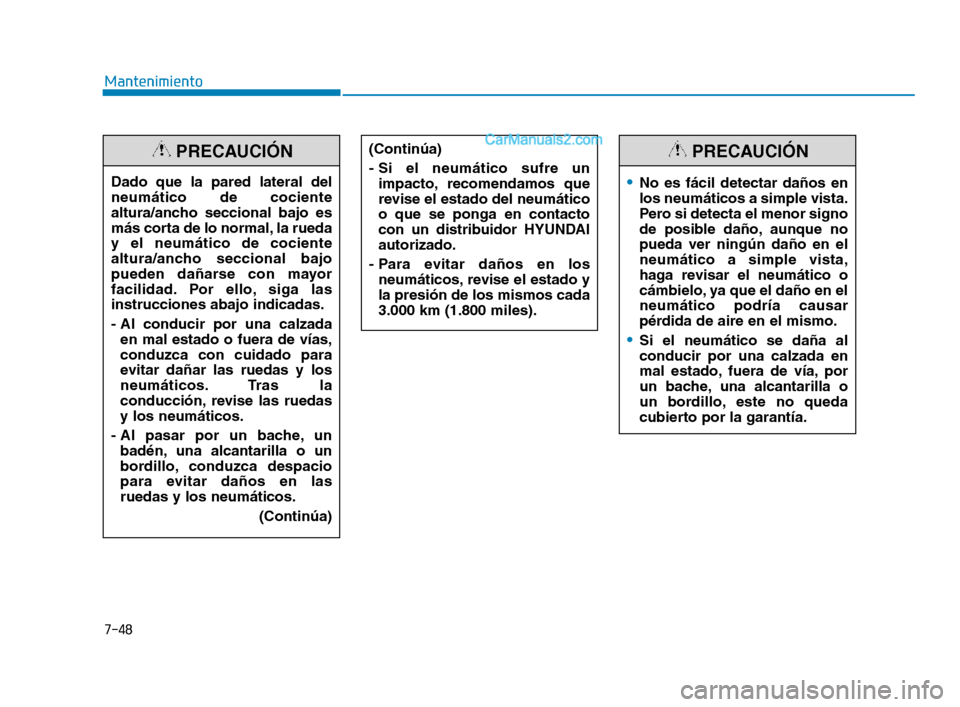

7-48
MantenimientoDado que la pared lateral del
neumático de cociente
altura/ancho seccional bajo es
más corta de lo normal, la rueda
y el neumático de cociente
altura/ancho seccional bajo
pueden dañarse con mayor
facilidad. Por ello, siga las
instrucciones abajo indicadas.
- Al conducir por una calzada en mal estado o fuera de vías,
conduzca con cuidado para
evitar dañar las ruedas y los
neumáticos. Tras la
conducción, revise las ruedas
y los neumáticos.
- Al pasar por un bache, un badén, una alcantarilla o un
bordillo, conduzca despacio
para evitar daños en las
ruedas y los neumáticos.
(Continúa)
PRECAUCIÓN
No es fácil detectar daños en
los neumáticos a simple vista.
Pero si detecta el menor signo
de posible daño, aunque no
pueda ver ningún daño en el
neumático a simple vista,
haga revisar el neumático o
cámbielo, ya que el daño en el
neumático podría causar
pérdida de aire en el mismo.
Si el neumático se daña al
conducir por una calzada en
mal estado, fuera de vía, por
un bache, una alcantarilla o
un bordillo, este no queda
cubierto por la garantía.
PRECAUCIÓN(Continúa)
- Si el neumático sufre unimpacto, recomendamos que
revise el estado del neumático
o que se ponga en contacto
con un distribuidor HYUNDAI
autorizado.
- Para evitar daños en los neumáticos, revise el estado y
la presión de los mismos cada
3.000 km (1.800 miles).
LF Mexico_7.qxp 9/4/2017 5:16 PM Page 48

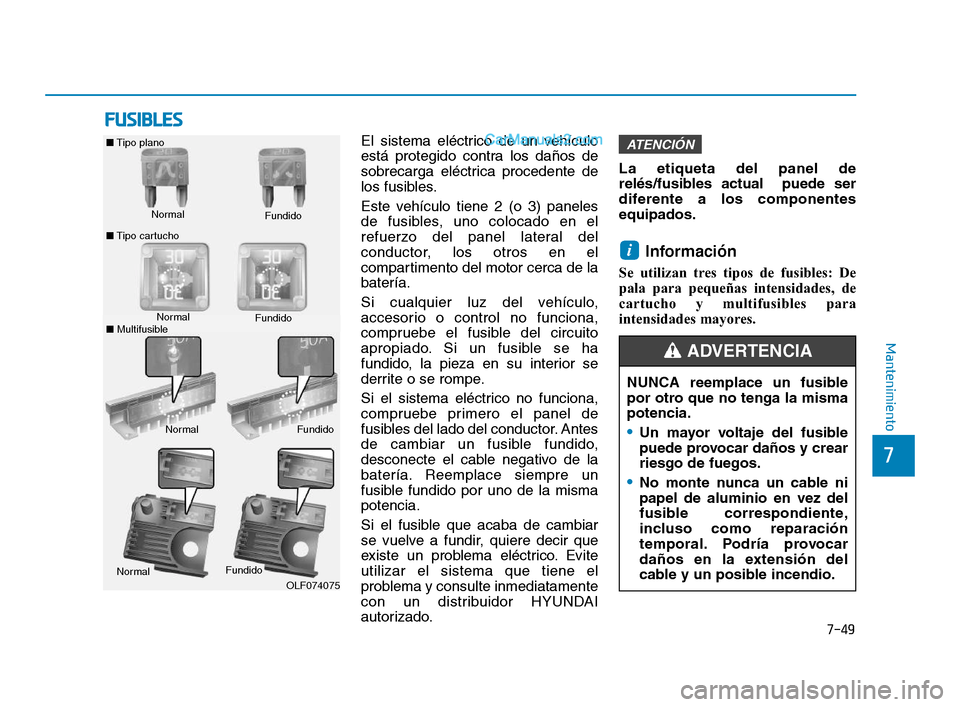

7-49
7
Mantenimiento
F
F U
U S
S I
I B
B L
L E
E S
S
El sistema eléctrico de un vehículo
está protegido contra los daños de
sobrecarga eléctrica procedente de
los fusibles.
Este vehículo tiene 2 (o 3) paneles
de fusibles, uno colocado en el
refuerzo del panel lateral del
conductor, los otros en el
compartimento del motor cerca de la
batería.
Si cualquier luz del vehículo,
accesorio o control no funciona,
compruebe el fusible del circuito
apropiado. Si un fusible se ha
fundido, la pieza en su interior se
derrite o se rompe.
Si el sistema eléctrico no funciona,
compruebe primero el panel de
fusibles del lado del conductor. Antes
de cambiar un fusible fundido,
desconecte el cable negativo de la
batería. Reemplace siempre un
fusible fundido por uno de la misma
potencia.
Si el fusible que acaba de cambiar
se vuelve a fundir, quiere decir que
existe un problema eléctrico. Evite
utilizar el sistema que tiene el
problema y consulte inmediatamente
con un distribuidor HYUNDAI
autorizado. La etiqueta del panel de
relés/fusibles actual puede ser
diferente a los componentes
equipados.
Información
Se utilizan tres tipos de fusibles: De
pala para pequeñas intensidades, de
cartucho y multifusibles para
intensidades mayores.
i
ATENCIÓN
Normal
■
Tipo plano
■ Tipo cartucho Fundido
Normal Fundido
Normal Fundido
OLF074075
Normal Fundido
■ Multifusible
NUNCA reemplace un fusible
por otro que no tenga la misma
potencia.
Un mayor voltaje del fusible
puede provocar daños y crear
riesgo de fuegos.
No monte nunca un cable ni
papel de aluminio en vez del
fusible correspondiente,
incluso como reparación
temporal. Podría provocar
daños en la extensión del
cable y un posible incendio.
ADVERTENCIA
LF Mexico_7.qxp 9/4/2017 5:16 PM Page 49

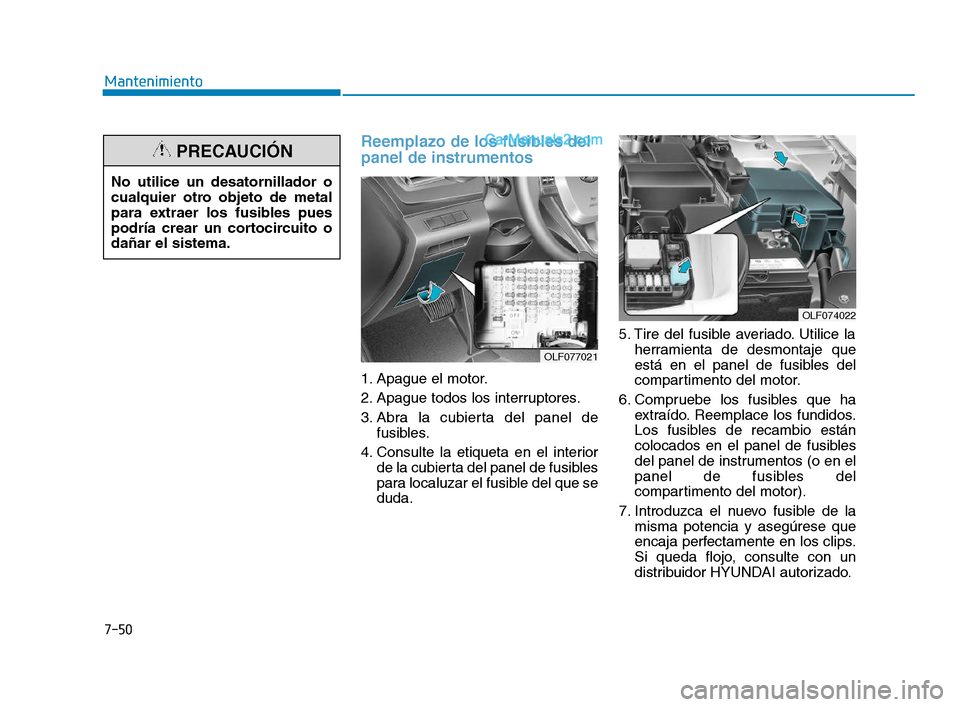

7-50
Mantenimiento
Reemplazo de los fusibles del
panel de instrumentos
1. Apague el motor.
2. Apague todos los interruptores.
3. Abra la cubierta del panel defusibles.
4. Consulte la etiqueta en el interior de la cubierta del panel de fusibles
para localuzar el fusible del que se
duda. 5. Tire del fusible averiado. Utilice la
herramienta de desmontaje que
está en el panel de fusibles del
compartimento del motor.
6. Compruebe los fusibles que ha extraído. Reemplace los fundidos.
Los fusibles de recambio están
colocados en el panel de fusibles
del panel de instrumentos (o en el
panel de fusibles del
compartimento del motor).
7. Introduzca el nuevo fusible de la misma potencia y asegúrese que
encaja perfectamente en los clips.
Si queda flojo, consulte con un
distribuidor HYUNDAI autorizado.
No utilice un desatornillador o
cualquier otro objeto de metal
para extraer los fusibles pues
podría crear un cortocircuito o
dañar el sistema.
PRECAUCIÓN
OLF077021
OLF074022
LF Mexico_7.qxp 9/4/2017 5:16 PM Page 50

7-51
7
Mantenimiento
En una emergencia, si no tiene
fusibles de repuesto, utilice un
fusible de la misma potencia del
circuito que no vaya a necesitar para
conducir el vehículo, como el fusible
del mechero.
Si los faros u otras piezas eléctricas
no funcionan pero los fusibles están
bien, compruebe el panel de fusibles
en el compartimento del motor. Si un
fusible está fundido, cámbielo por
uno del mismo amperaje.Interruptor fusible
Coloque siempre el interruptor del
fusible en la posición ON.
Si coloca el interruptor a la posición
OFF, será necesario reajustar
algunos elementos, como el sistema
de audio y el reloj digita y la llave del
mando a distancia (o la llave
inteligente) podría no funcionar
correctamente.
Información
Si el interruptor fusible está apagado,
aparecerá el mensaje arriba indicado.
Coloque siempre el interruptorde los fusibles en la posición
ON durante la conducción.
No mueva repetidamente el interruptor del fusible de
transporte. Podría dañar el
interruptor fusible.
ATENCIÓN
i
OLF077023OLF044148L
LF Mexico_7.qxp 9/4/2017 5:16 PM Page 51
