2018 Hyundai Sonata Manual del propietario (in Spanish)

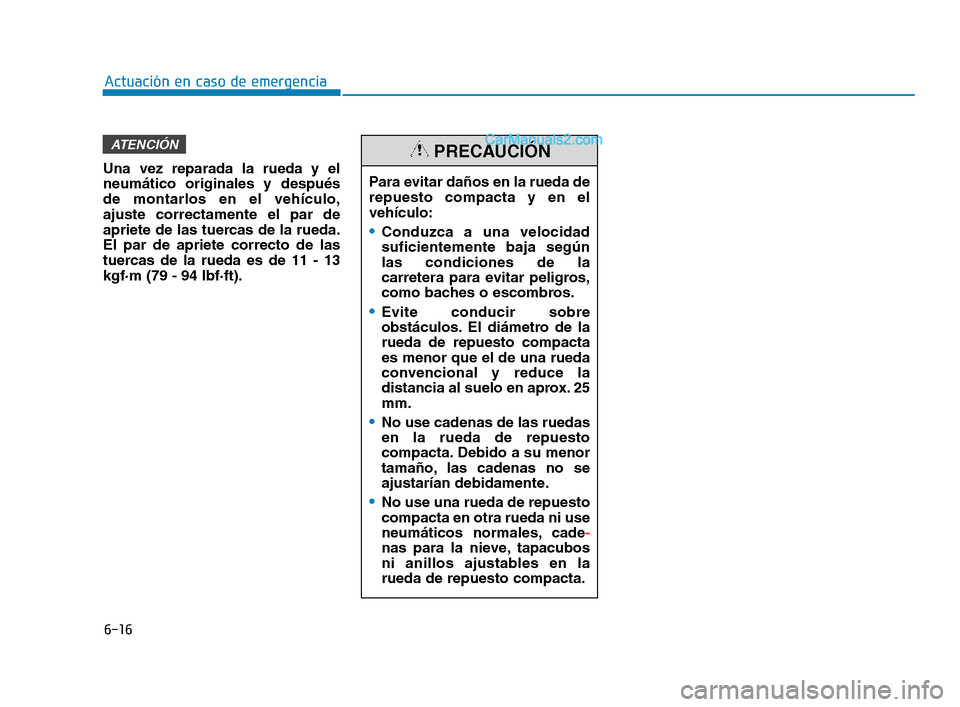

6-16
Actuación en caso de emergencia
Una vez reparada la rueda y el
neumático originales y después
de montarlos en el vehículo,
ajuste correctamente el par de
apriete de las tuercas de la rueda.
El par de apriete correcto de las
tuercas de la rueda es de 11 - 13
kgf·m (79 - 94 lbf·ft).
ATENCIÓN
Para evitar daños en la rueda de
repuesto compacta y en el
vehículo:
Conduzca a una velocidad
suficientemente baja según
las condiciones de la
carretera para evitar peligros,
como baches o escombros.
Evite conducir sobre
obstáculos. El diámetro de la
rueda de repuesto compacta
es menor que el de una rueda
convencional y reduce la
distancia al suelo en aprox. 25
mm.
No use cadenas de las ruedas
en la rueda de repuesto
compacta. Debido a su menor
tamaño, las cadenas no se
ajustarían debidamente.
No use una rueda de repuesto
compacta en otra rueda ni use
neumáticos normales, cade -
nas para la nieve, tapacubos
ni anillos ajustables en la
rueda de repuesto compacta.
PRECAUCIÓN
LF Mexico_6.qxp 4/27/2017 5:32 PM Page 16

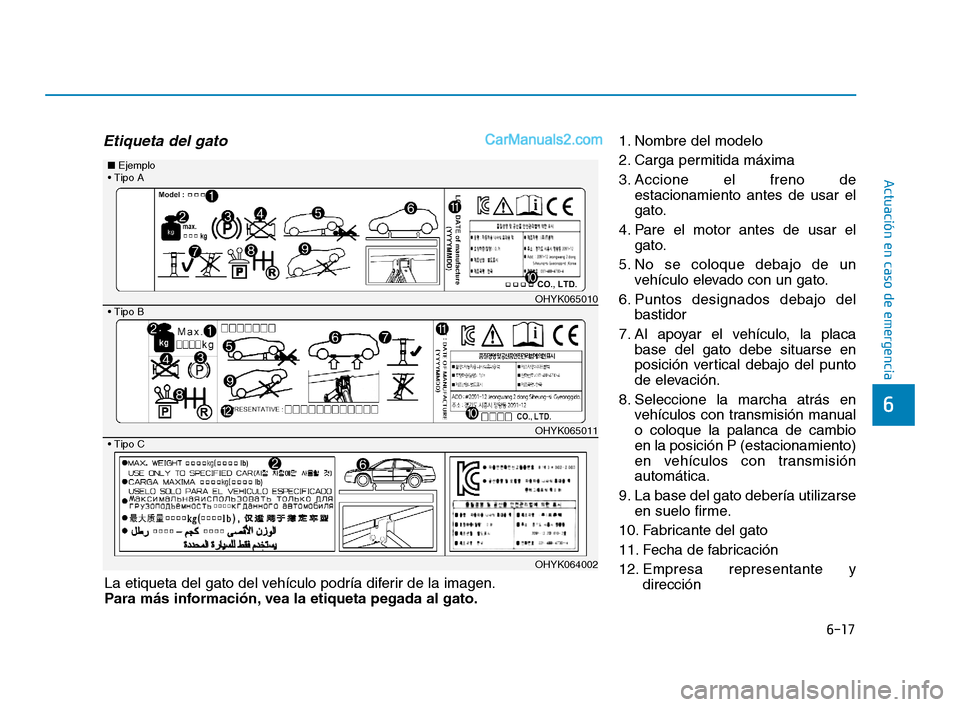

6-17
Actuación en caso de emergencia
6
Etiqueta del gato1. Nombre del modelo
2. Carga permitida máxima
3. Accione el freno deestacionamiento antes de usar el
gato.
4. Pare el motor antes de usar el gato.
5. No se coloque debajo de un vehículo elevado con un gato.
6. Puntos designados debajo del bastidor
7. Al apoyar el vehículo, la placa base del gato debe situarse en
posición vertical debajo del punto
de elevación.
8. Seleccione la marcha atrás en vehículos con transmisión manual
o coloque la palanca de cambio
en la posición P (estacionamiento)
en vehículos con transmisión
automática.
9. La base del gato debería utilizarse en suelo firme.
10. Fabricante del gato
11. Fecha de fabricación
12. Empresa representante y dirección
La etiqueta del gato del vehículo podría diferir de la imagen.
Para más información, vea la etiqueta pegada al gato.
OHYK065010
OHYK065011
OHYK064002
Tipo A■
Ejemplo
Tipo B
Tipo C
LF Mexico_6.qxp 4/27/2017 5:32 PM Page 17

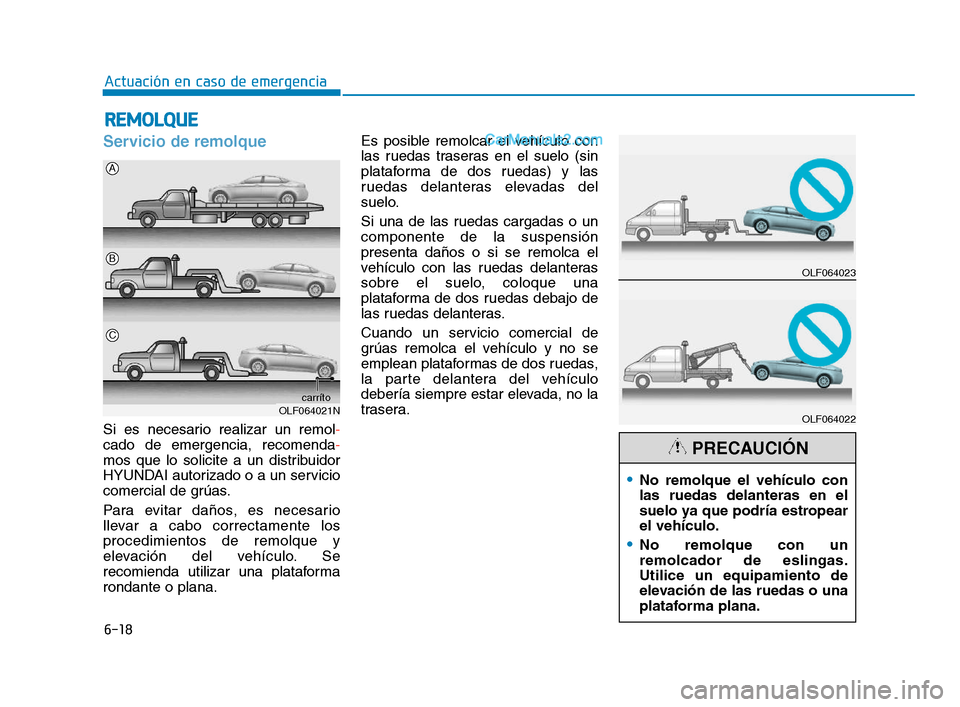

6-18
Actuación en caso de emergencia
Servicio de remolque
Si es necesario realizar un remol-
cado de emergencia, recomenda -
mos que lo solicite a un distribuidor
HYUNDAI autorizado o a un servicio
comercial de grúas.
Para evitar daños, es necesario
llevar a cabo correctamente los
procedimientos de remolque y
elevación del vehículo. Se
recomienda utilizar una plataforma
rondante o plana. Es posible remolcar el vehículo con
las ruedas traseras en el suelo (sin
plataforma de dos ruedas) y las
ruedas delanteras elevadas del
suelo.
Si una de las ruedas cargadas o un
componente de la suspensión
presenta daños o si se remolca el
vehículo con las ruedas delanteras
sobre el suelo, coloque una
plataforma de dos ruedas debajo de
las ruedas delanteras.
Cuando un servicio comercial de
grúas remolca el vehículo y no se
emplean plataformas de dos ruedas,
la parte delantera del vehículo
debería siempre estar elevada, no la
trasera.
R
R E
E M
M O
O L
L Q
Q U
U E
E
OLF064021N
A
B
C
carríto
OLF064023
OLF064022
No remolque el vehículo con
las ruedas delanteras en el
suelo ya que podría estropear
el vehículo.
No remolque con un
remolcador de eslingas.
Utilice un equipamiento de
elevación de las ruedas o una
plataforma plana.
PRECAUCIÓN
LF Mexico_6.qxp 4/27/2017 5:32 PM Page 18

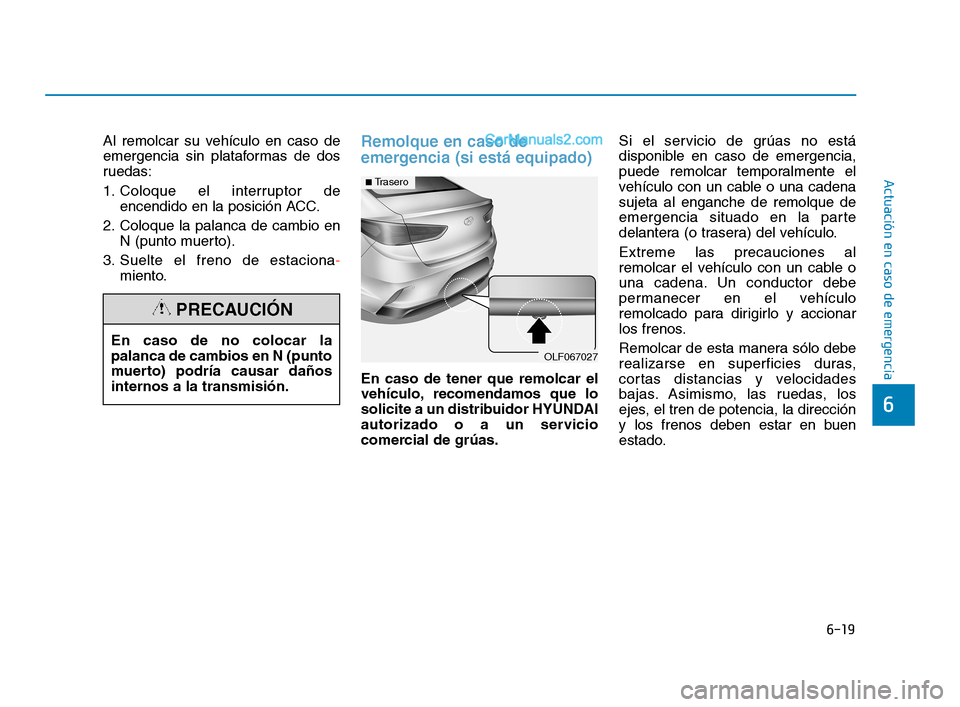

6-19
Actuación en caso de emergencia
6
Al remolcar su vehículo en caso de
emergencia sin plataformas de dos
ruedas:
1. Coloque el interruptor deencendido en la posición ACC.
2. Coloque la palanca de cambio en N (punto muerto).
3. Suelte el freno de estaciona -
miento.Remolque en caso de
emergencia (si está equipado)
En caso de tener que remolcar el
vehículo, recomendamos que lo
solicite a un distribuidor HYUNDAI
autorizado o a un servicio
comercial de grúas. Si el servicio de grúas no está
disponible en caso de emergencia,
puede remolcar temporalmente el
vehículo con un cable o una cadena
sujeta al enganche de remolque de
emergencia situado en la parte
delantera (o trasera) del vehículo.
Extreme las precauciones al
remolcar el vehículo con un cable o
una cadena. Un conductor debe
permanecer en el vehículo
remolcado para dirigirlo y accionar
los frenos.
Remolcar de esta manera sólo debe
realizarse en superficies duras,
cortas distancias y velocidades
bajas. Asimismo, las ruedas, los
ejes, el tren de potencia, la dirección
y los frenos deben estar en buen
estado.
En caso de no colocar la
palanca de cambios en N (punto
muerto) podría causar daños
internos a la transmisión.
PRECAUCIÓN
OLF067027
■Trasero
LF Mexico_6.qxp 6/30/2017 9:45 AM Page 19

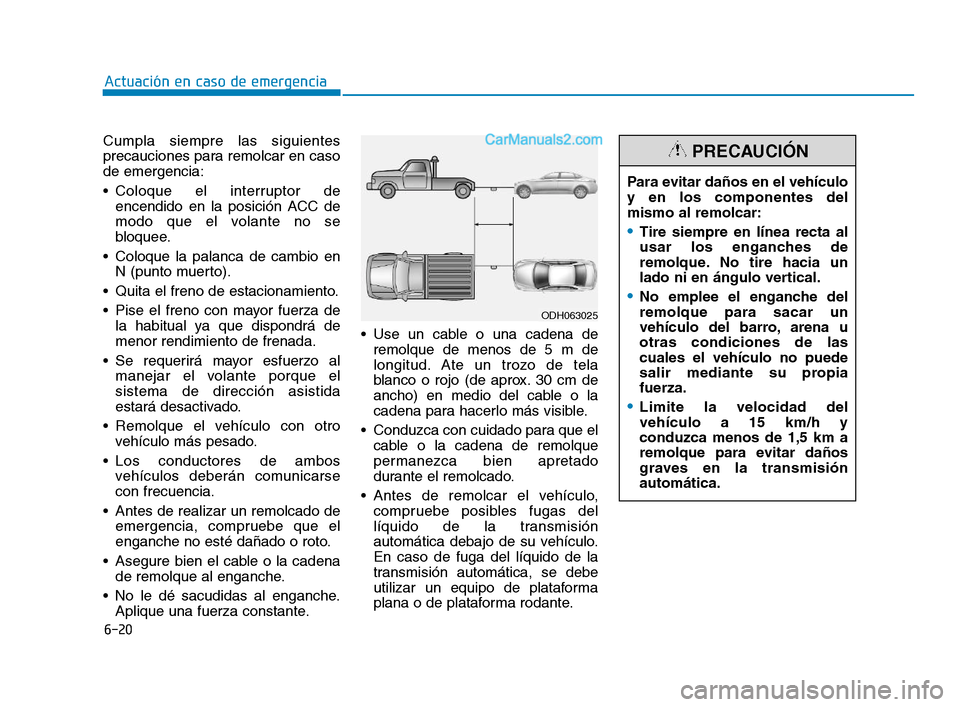

6-20
Actuación en caso de emergencia
Cumpla siempre las siguientes
precauciones para remolcar en caso
de emergencia:
Coloque el interruptor de encendido en la posición ACC de
modo que el volante no se
bloquee.
Coloque la palanca de cambio en N (punto muerto).
Quita el freno de estacionamiento.
Pise el freno con mayor fuerza de la habitual ya que dispondrá de
menor rendimiento de frenada.
Se requerirá mayor esfuerzo al manejar el volante porque el
sistema de dirección asistida
estará desactivado.
Remolque el vehículo con otro vehículo más pesado.
Los conductores de ambos vehículos deberán comunicarse
con frecuencia.
Antes de realizar un remolcado de emergencia, compruebe que el
enganche no esté dañado o roto.
Asegure bien el cable o la cadena de remolque al enganche.
Aplique una fuerza constante. Use un cable o una cadena de
remolque de menos de 5 m de
longitud. Ate un trozo de tela
blanco o rojo (de aprox. 30 cm de
ancho) en medio del cable o la
cadena para hacerlo más visible.
Conduzca con cuidado para que el cable o la cadena de remolque
permanezca bien apretado
durante el remolcado.
Antes de remolcar el vehículo, compruebe posibles fugas del
líquido de la transmisión
automática debajo de su vehículo.
En caso de fuga del líquido de la
transmisión automática, se debe
utilizar un equipo de plataforma
plana o de plataforma rodante.
ODH063025
Para evitar daños en el vehículo
y en los componentes del
mismo al remolcar:
Tire siempre en línea recta al
usar los enganches de
remolque. No tire hacia un
lado ni en ángulo vertical.
No emplee el enganche del
remolque para sacar un
vehículo del barro, arena u
otras condiciones de las
cuales el vehículo no puede
salir mediante su propia
fuerza.
Limite la velocidad del
vehículo a 15 km/h y
conduzca menos de 1,5 km a
remolque para evitar daños
graves en la transmisión
automática.
PRECAUCIÓN
LF Mexico_6.qxp 4/27/2017 5:32 PM Page 20

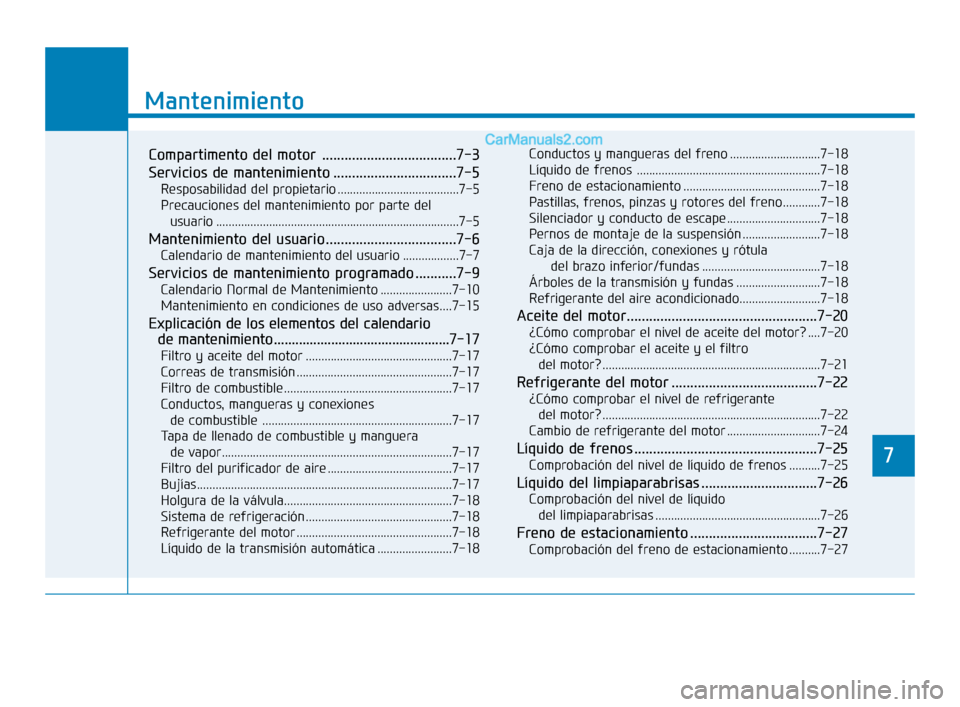

7
Mantenimiento
7
Mantenimiento
Compartimento del motor ....................................7-3
Servicios de mantenimiento .................................7-5
Resposabilidad del propietario .......................................7-5
Precauciones del mantenimiento por parte del usuario ..............................................................................7-5
Mantenimiento del usuario...................................7-6
Calendario de mantenimiento del usuario ..................7-7
Servicios de mantenimiento programado ...........7-9
Calendario Normal de Mantenimiento .......................7-10
Mantenimiento en condiciones de uso adversas....7-15
Explicación de los elementos del calendario de mantenimiento.................................................7-17
Filtro y aceite del motor ...............................................7-17
Correas de transmisión ..................................................7-17
Filtro de combustible ......................................................7-17
Conductos, mangueras y conexiones
de combustible .............................................................7-17
Tapa de llenado de combustible y manguera de vapor..........................................................................7-17
Filtro del purificador de aire ........................................7-17
Bujías..................................................................................7-17
Holgura de la válvula......................................................7-18
Sistema de refrigeración ...............................................7-18
Refrigerante del motor ..................................................7-18
Líquido de la transmisión automática ........................7-18 Conductos y mangueras del freno .............................7-18
Líquido de frenos ...........................................................7-18
Freno de estacionamiento ............................................7-18
Pastillas, frenos, pinzas y rotores del freno............7-18
Silenciador y conducto de escape ..............................7-18
Pernos de montaje de la suspensión .........................7-18
Caja de la dirección, conexiones y rótula del brazo inferior/fundas ......................................7-18
Árboles de la transmisión y fundas ...........................7-18
Refrigerante del aire acondicionado..........................7-18
Aceite del motor...................................................7-20
¿Cómo comprobar el nivel de aceite del motor? ....7-20
¿Cómo comprobar el aceite y el filtro del motor? ......................................................................7-21
Refrigerante del motor .......................................7-22
¿Cómo comprobar el nivel de refrigerante del motor? ......................................................................7-22
Cambio de refrigerante del motor ..............................7-24
Líquido de frenos .................................................7-25
Comprobación del nivel de líquido de frenos ..........7-25
Líquido del limpiaparabrisas ...............................7-26
Comprobación del nivel de líquido del limpiaparabrisas .....................................................7-26
Freno de estacionamiento ..................................7-27
Comprobación del freno de estacionamiento ..........7-27
7
LF Mexico_7.qxp 9/4/2017 5:14 PM Page 1

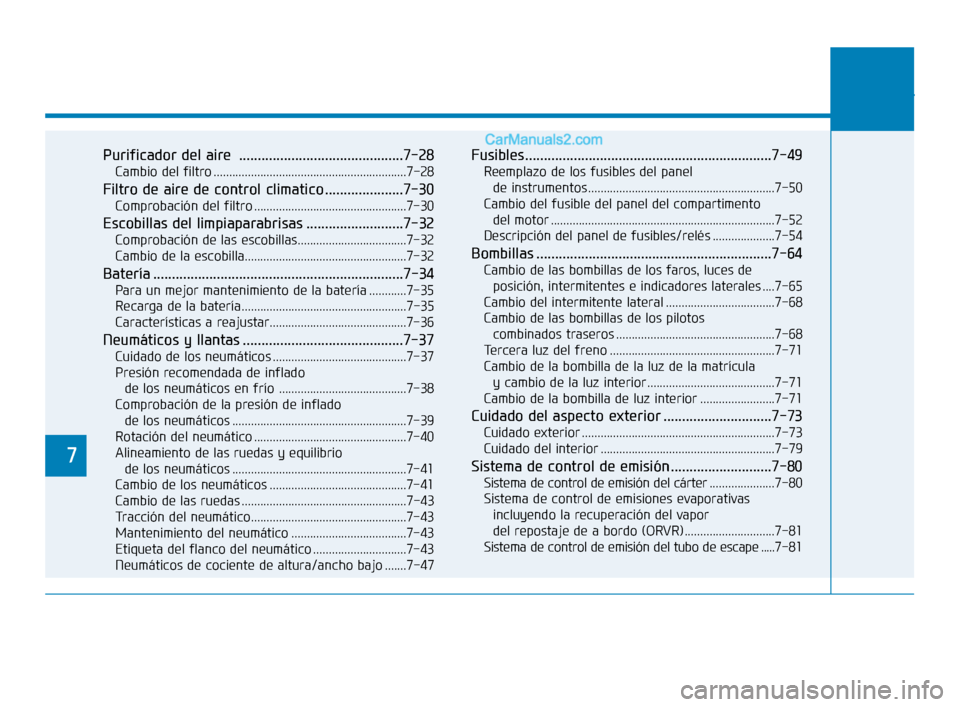

7
Purificador del aire ............................................7-28
Cambio del filtro ..............................................................7-28
Filtro de aire de control climatico .....................7-30
Comprobación del filtro .................................................7-30
Escobillas del limpiaparabrisas ..........................7-32
Comprobación de las escobillas...................................7-32
Cambio de la escobilla....................................................7-32
Batería ...................................................................7-34
Para un mejor mantenimiento de la batería ............7-35
Recarga de la batería.....................................................7-35
Características a reajustar............................................7-36
Neumáticos y llantas ...........................................7-37
Cuidado de los neumáticos ...........................................7-37
Presión recomendada de inflado de los neumáticos en frío .........................................7-38
Comprobación de la presión de inflado de los neumáticos ........................................................7-39
Rotación del neumático .................................................7-40
Alineamiento de las ruedas y equilibrio de los neumáticos ........................................................7-41
Cambio de los neumáticos ............................................7-41
Cambio de las ruedas .....................................................7-43
Tracción del neumático..................................................7-43
Mantenimiento del neumático .....................................7-43
Etiqueta del flanco del neumático ..............................7-43
Neumáticos de cociente de altura/ancho bajo .......7-47
Fusibles..................................................................7-49
Reemplazo de los fusibles del panel de instrumentos ............................................................7-50
Cambio del fusible del panel del compartimento del motor ........................................................................7-52
Descripción del panel de fusibles/relés ....................7-54
Bombillas ...............................................................7-64
Cambio de las bombillas de los faros, luces de posición, intermitentes e indicadores laterales ....7-65
Cambio del intermitente lateral ...................................7-68
Cambio de las bombillas de los pilotos combinados traseros ...................................................7-68
Tercera luz del freno .....................................................7-71
Cambio de la bombilla de la luz de la matrícula y cambio de la luz interior .........................................7-71
Cambio de la bombilla de luz interior ........................7-71
Cuidado del aspecto exterior .............................7-73
Cuidado exterior ..............................................................7-73
Cuidado del interior ........................................................7-79
Sistema de control de emisión ...........................7-80
Sistema de control de emisión del cárter .....................7-80
Sistema de control de emisiones evaporativas incluyendo la recuperación del vapor
del repostaje de a bordo (ORVR) .............................7-81
Sistema de control de emisión del tubo de escape .....7-81
LF Mexico_7.qxp 9/4/2017 5:14 PM Page 2

7
Mantenimiento
7-3
C
C O
O M
M P
P A
A R
R T
T I
I M
M E
E N
N T
T O
O
D
D E
E L
L
M
M O
O T
T O
O R
R
■
■2,0 T-GDI
1. Tapón de llenado de aceite del motor
2. Varilla de aceite del motor
3. Depósito de líquido de frenos
4. Terminal positivo de la batería
5. Terminal negativo de la batería
6. Caja de fusibles
7. Purificador de aire
8. Tapón del radiador
9. Depósito de refrigerante del motor
10. Depósito del líquido del
limpiaparabrisas
OLF017008N
El compartimento del motor actu al del vehículo podría diferir de la imagen.
LF Mexico_7.qxp 9/4/2017 5:14 PM Page 3
