2018 Hyundai Ioniq Electric Manual del propietario (in Spanish)

8
Especificaciones e información al consumidor
8
Especificaciones e información al consumidor
8

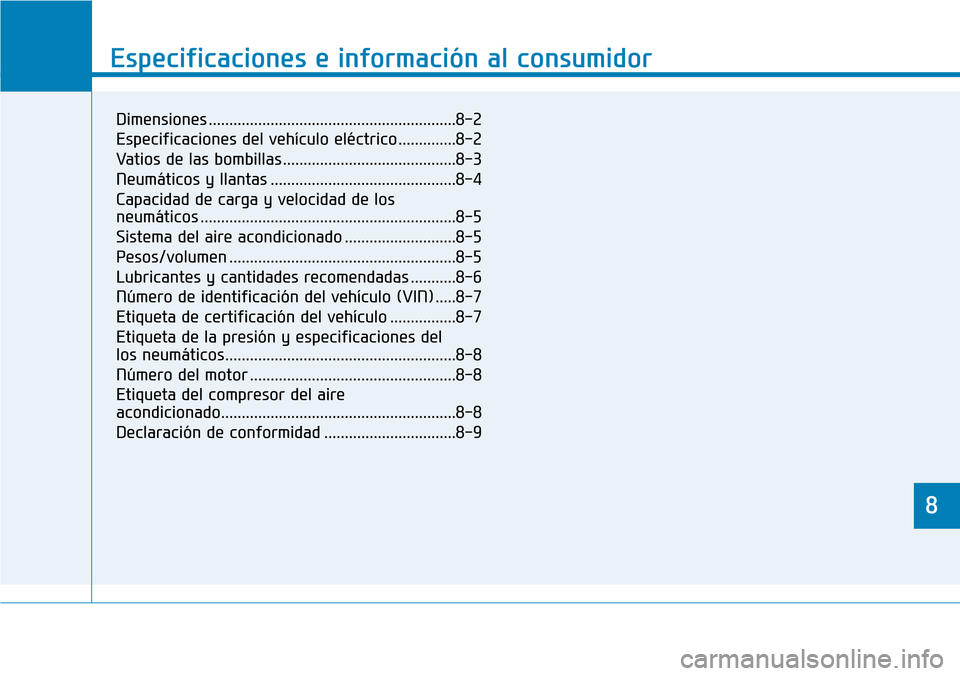

Dimensiones ............................................................8-2
Especificaciones del vehículo eléctrico ..............8-2
Vatios de las bombillas ..........................................8-3
Neumáticos y llantas .............................................8-4
Capacidad de carga y velocidad de los
neumáticos ..............................................................8-5
Sistema del aire acondicionado ...........................8-5
Pesos/volumen .......................................................8-5
Lubricantes y cantidades recomendadas ...........8-6
Número de identificación del vehículo (VIN) .....8-7
Etiqueta de certificación del vehículo ................8-7
Etiqueta de la presión y especificaciones del
los neumáticos........................................................8-8
Número del motor ..................................................8-8
Etiqueta del compresor del aire
acondicionado.........................................................8-8
Declaración de conformidad ................................8-9

8-2
Especificaciones e información al consumidor

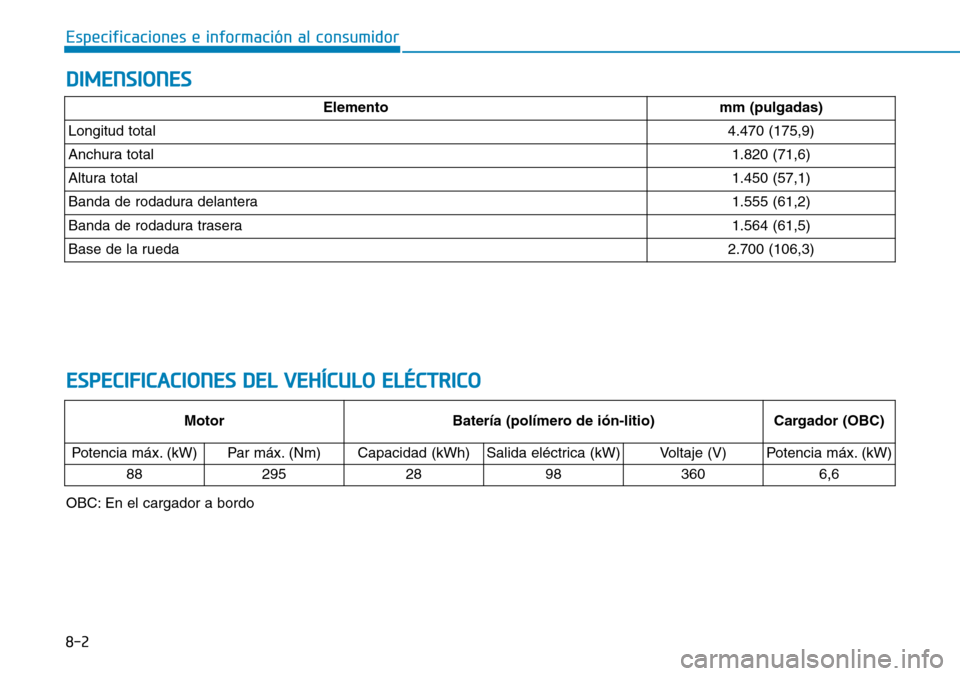

DIMENSIONES
ESPECIFICACIONES DEL VEHÍCULO ELÉCTRICO
Elementomm (pulgadas)
Longitud total4.470 (175,9)
Anchura total1.820 (71,6)
Altura total1.450 (57,1)
Banda de rodadura delantera1.555 (61,2)
Banda de rodadura trasera1.564 (61,5)
Base de la rueda2.700 (106,3)
Motor Batería (polímero de ión-litio)Cargador (OBC)
Potencia máx. (kW)
Par máx. (Nm) Capacidad (kWh)Salida eléctrica (kW)Voltaje (V)Potencia máx. (kW)
88
295 28983606,6
OBC: En el cargador a bordo

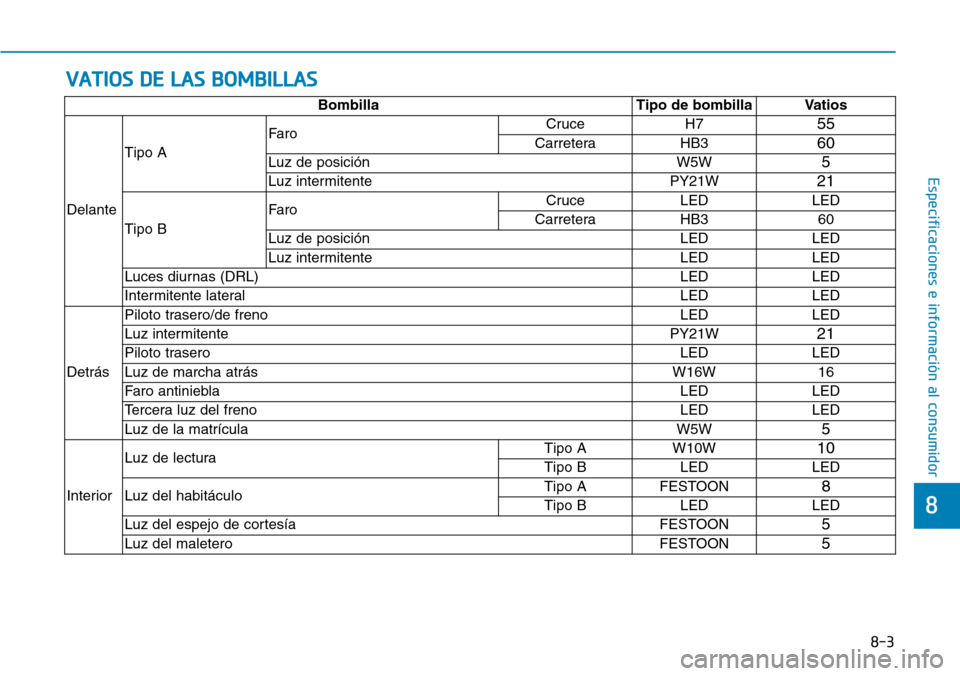

VATIOS DE LAS BOMBILLAS
8-3
8
Especificaciones e información al consumidor
Bombilla Tipo de bombilla Vatios
DelanteTipo AFaroCruce H7
55
Carretera HB360
Luz de posición W5W5
Luz intermitente PY21W21
Tipo BFaroCruce LED LED
Carretera HB3 60
Luz de posición LED LED
Luz intermitente LED LED
Luces diurnas (DRL) LED LED
Intermitente lateral LED LED
DetrásPiloto trasero/de freno LED LED
Luz intermitente PY21W
21
Piloto traseroLED LED
Luz de marcha atrás W16W 16
Faro antiniebla LED LED
Tercera luz del freno LED LED
Luz de la matrícula W5W
5
InteriorLuz de lecturaTipo A W10W
10
Tipo B LED LED
Luz del habitáculoTipo A FESTOON
8
Tipo B LED LED
Luz del espejo de cortesía FESTOON
5
Luz del maletero FESTOON5

8-4
Especificaciones e información al consumidor

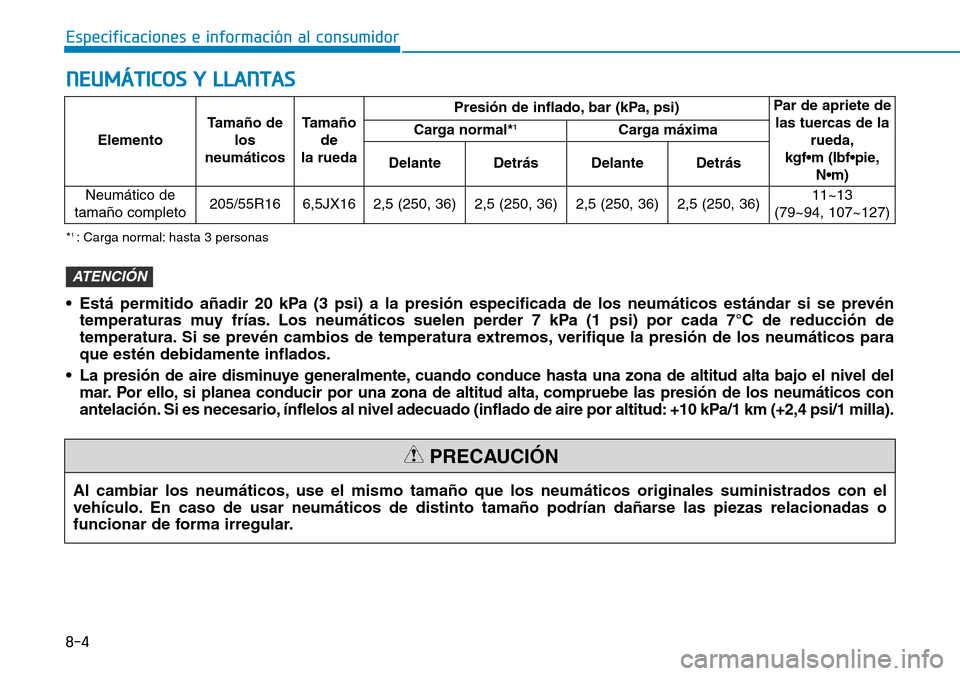

NEUMÁTICOS Y LLANTAS
ElementoTamaño de
los
neumáticosTamaño
de
la ruedaPresión de inflado, bar (kPa, psi)Par de apriete de
las tuercas de la
rueda,
kgf•m (lbf•pie,
N•m) Carga normal*1Carga máxima
Delante Detrás Delante Detrás
Neumático de
tamaño completo205/55R16 6,5JX16 2,5 (250, 36) 2,5 (250, 36) 2,5 (250, 36) 2,5 (250, 36)11~13
(79~94, 107~127)
Al cambiar los neumáticos, use el mismo tamaño que los neumáticos originales suministrados con el
vehículo. En caso de usar neumáticos de distinto tamaño podrían dañarse las piezas relacionadas o
funcionar de forma irregular.
PRECAUCIÓN
*1 : Carga normal: hasta 3 personas
• Está permitido añadir 20 kPa (3 psi) a la presión especificada de los neumáticos estándar si se prevén
temperaturas muy frías. Los neumáticos suelen perder 7 kPa (1 psi) por cada 7°C de reducción de
temperatura. Si se prevén cambios de temperatura extremos, verifique la presión de los neumáticos para
que estén debidamente inflados.
• La presión de aire disminuye generalmente, cuando conduce hasta una zona de altitud alta bajo el nivel del
mar. Por ello, si planea conducir por una zona de altitud alta, compruebe las presión de los neumáticos con
antelación. Si es necesario, ínflelos al nivel adecuado (inflado de aire por altitud: +10 kPa/1 km (+2,4 psi/1 milla).
ATENCIÓN

8-5
8
Especificaciones e información al consumidor
SISTEMA DEL AIRE ACONDICIONADO
ElementoPeso del volumen Clasificación
Refrigerante
g (oz.)Sin bomba de calor550 ± 25 (19,40 ± 0,88)R-1234yfCon bomba de calor1.100 ± 25 (38,80 ± 0,88)
Lubricante del compresor
g (oz.) 180 ± 10 (6,34 ± 0,35)POE
Para más información, recomendamos que se ponga en contacto con un distribuidor HYUNDAI autorizado.
CAPACIDAD DE CARGA Y VELOCIDAD DE LOS NEUMÁTICOS
*1LI : ÍNDICE DE CARGA
*2SS : SÍMBOLO DE VELOCIDAD
ElementoTamaño de los
neumáticosTamaño de la
ruedaCapacidad de carga Capacidad de velocidad
LI *1kg SS *2km/h
Neumático de
tamaño completo205/55 R16 6,5J X 16 91 615 H 210
PESOS/VOLUMEN
Peso bruto del vehículo kg (lbs.)Volumen del maletero l(pies cub.)
Mín.Máx.
1.880 (4.145)455 (16,0)1.401 (49,8)
Mín. : Detrás del asiento trasero hasta el techo
Máx. : Detrás del asiento delantero hasta el techo

8-6
Especificaciones e información al consumidor

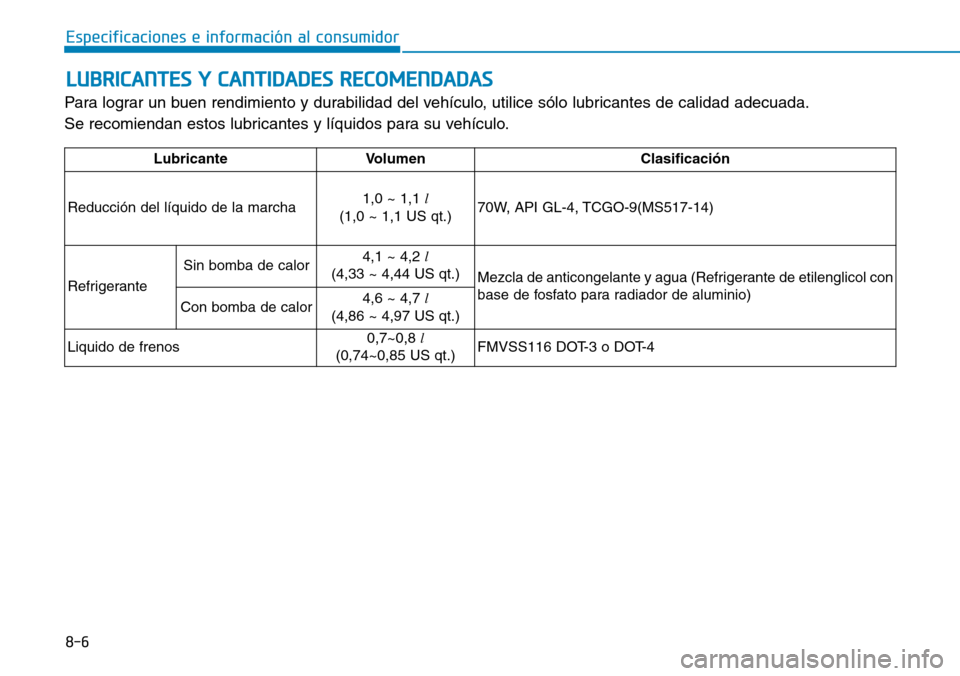

LUBRICANTES Y CANTIDADES RECOMENDADAS
Para lograr un buen rendimiento y durabilidad del vehículo, utilice sólo lubricantes de calidad adecuada.
Se recomiendan estos lubricantes y líquidos para su vehículo.
Lubricante Volumen Clasificación
Reducción del líquido de la marcha1,0 ~ 1,1 l
(1,0 ~ 1,1 US qt.)70W, API GL-4, TCGO-9(MS517-14)
Refrigerante Sin bomba de calor4,1 ~ 4,2 l
(4,33 ~ 4,44 US qt.)
Mezcla de anticongelante y agua (Refrigerante de etilenglicol con
base de fosfato para radiador de aluminio)
Con bomba de calor4,6 ~ 4,7 l
(4,86 ~ 4,97 US qt.)
Liquido de frenos0,7~0,8 l
(0,74~0,85 US qt.)FMVSS116 DOT-3 o DOT-4

8-7
8
Especificaciones e información al consumidor

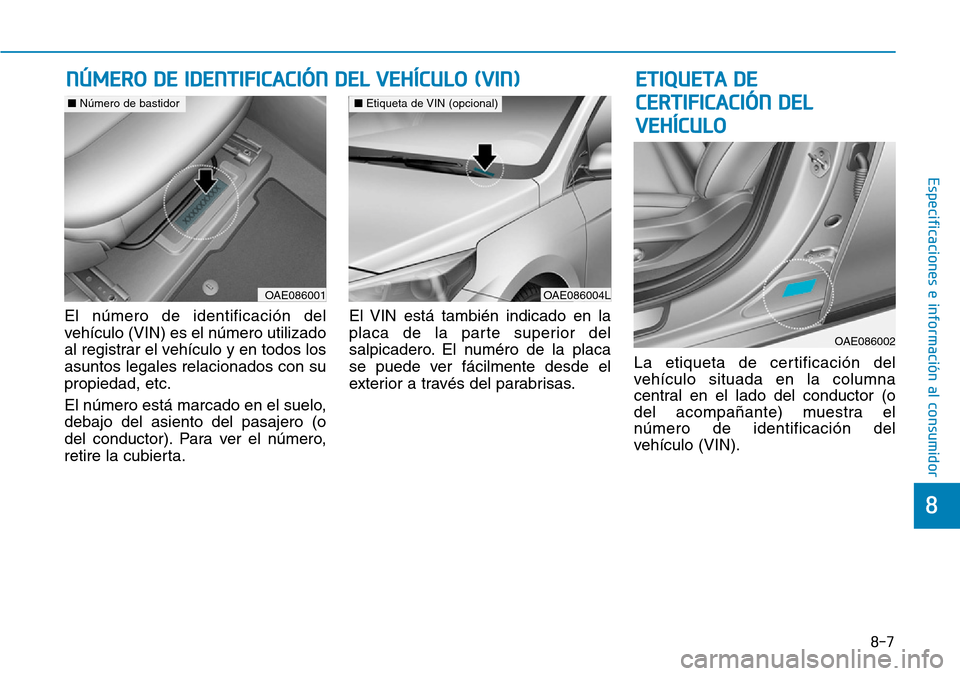

El número de identificación del
vehículo (VIN) es el número utilizado
al registrar el vehículo y en todos los
asuntos legales relacionados con su
propiedad, etc.
El número está marcado en el suelo,
debajo del asiento del pasajero (o
del conductor). Para ver el número,
retire la cubierta.El VIN está también indicado en la
placa de la parte superior del
salpicadero. El numéro de la placa
se puede ver fácilmente desde el
exterior a través del parabrisas.La etiqueta de certificación del
vehículo situada en la columna
central en el lado del conductor (o
del acompañante) muestra el
número de identificación del
vehículo (VIN).
NÚMERO DE IDENTIFICACIÓN DEL VEHÍCULO (VIN)ETIQUETA DE
CERTIFICACIÓN DEL
VEHÍCULO
OAE086004L
■Etiqueta de VIN (opcional)
OAE086001
■Número de bastidor
OAE086002

8-8
Especificaciones e información al consumidor
Los neumáticos de su nuevo
vehículo han sido elegidos para
ofrecer el rendimiento óptimo
durante la conducción normal.
La etiqueta del neumático en la
columna central del lado del
conductor muestra la presión de los
neumáticos recomendada para el
vehículo.El número del motor está grabado en
el bloque del motor como se muestra
en la figura.
El número del motor puede verse
debajo del vehículo.La etiqueta del compresor indica el
tipo de compresor equipado en el
vehículo, el modelo, el número de
pieza, el número de producción, el
refrigerante (1) y el aceite
refrigerante (2).
ETIQUETA DE LA PRESIÓN Y
ESPECIFICACIONES DEL LOS
NEUMÁTICOSNÚMERO DEL MOTOR
OAE086002L
OAEE086001
OHC081001
ETIQUETA DEL COMPRESOR
DEL AIRE ACONDICIONADO
