2018 FIAT TIPO 4DOORS Manual de Empleo y Cuidado (in Spanish)

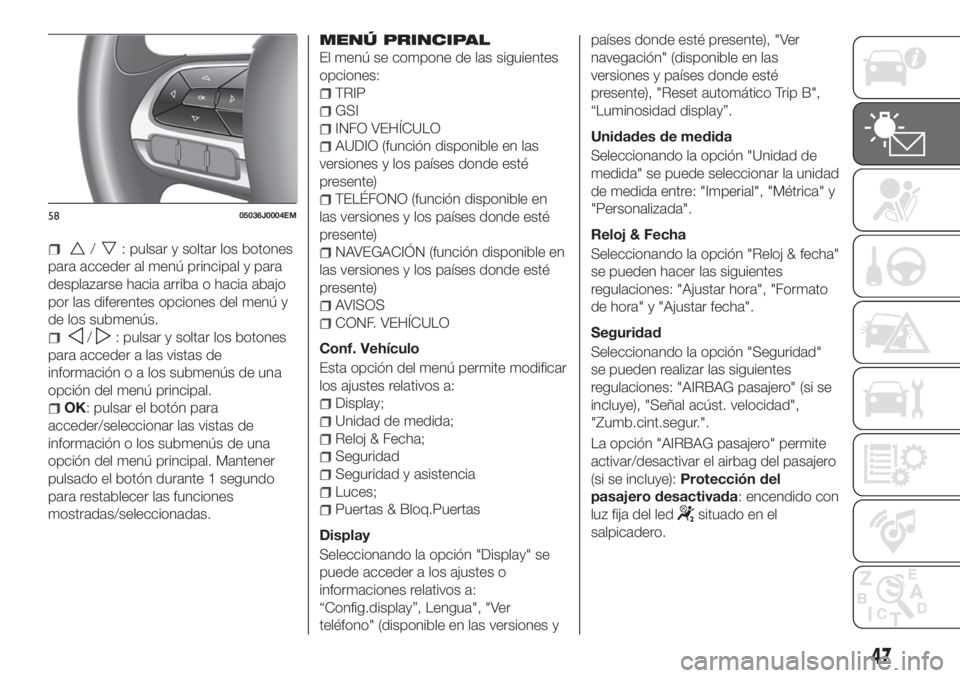

/: pulsar y soltar los botones
para acceder al menú principal y para
desplazarse hacia arriba o hacia abajo
por las diferentes opciones del menú y
de los submenús.
/: pulsar y soltar los botones
para acceder a las vistas de
información o a los submenús de una
opción del menú principal.
OK: pulsar el botón para
acceder/seleccionar las vistas de
información o los submenús de una
opción del menú principal. Mantener
pulsado el botón durante 1 segundo
para restablecer las funciones
mostradas/seleccionadas.
MENÚ PRINCIPAL
El menú se compone de las siguientes
opciones:
TRIP
GSI
INFO VEHÍCULO
AUDIO (función disponible en las
versiones y los países donde esté
presente)
TELÉFONO (función disponible en
las versiones y los países donde esté
presente)
NAVEGACIÓN (función disponible en
las versiones y los países donde esté
presente)
AVISOS
CONF. VEHÍCULO
Conf. Vehículo
Esta opción del menú permite modificar
los ajustes relativos a:
Display;
Unidad de medida;
Reloj & Fecha;
Seguridad
Seguridad y asistencia
Luces;
Puertas & Bloq.Puertas
Display
Seleccionando la opción "Display" se
puede acceder a los ajustes o
informaciones relativos a:
“Config.display”, Lengua", "Ver
teléfono" (disponible en las versiones ypaíses donde esté presente), "Ver
navegación" (disponible en las
versiones y países donde esté
presente), "Reset automático Trip B",
“Luminosidad display”.
Unidades de medida
Seleccionando la opción "Unidad de
medida" se puede seleccionar la unidad
de medida entre: "Imperial", "Métrica" y
"Personalizada".
Reloj & Fecha
Seleccionando la opción "Reloj & fecha"
se pueden hacer las siguientes
regulaciones: "Ajustar hora", "Formato
de hora" y "Ajustar fecha".
Seguridad
Seleccionando la opción "Seguridad"
se pueden realizar las siguientes
regulaciones: "AIRBAG pasajero" (si se
incluye), "Señal acúst. velocidad",
"Zumb.cint.segur.".
La opción "AIRBAG pasajero" permite
activar/desactivar el airbag del pasajero
(si se incluye):Protección del
pasajero desactivada: encendido con
luz fija del ledsituado en el
salpicadero.
5805036J0004EM
47

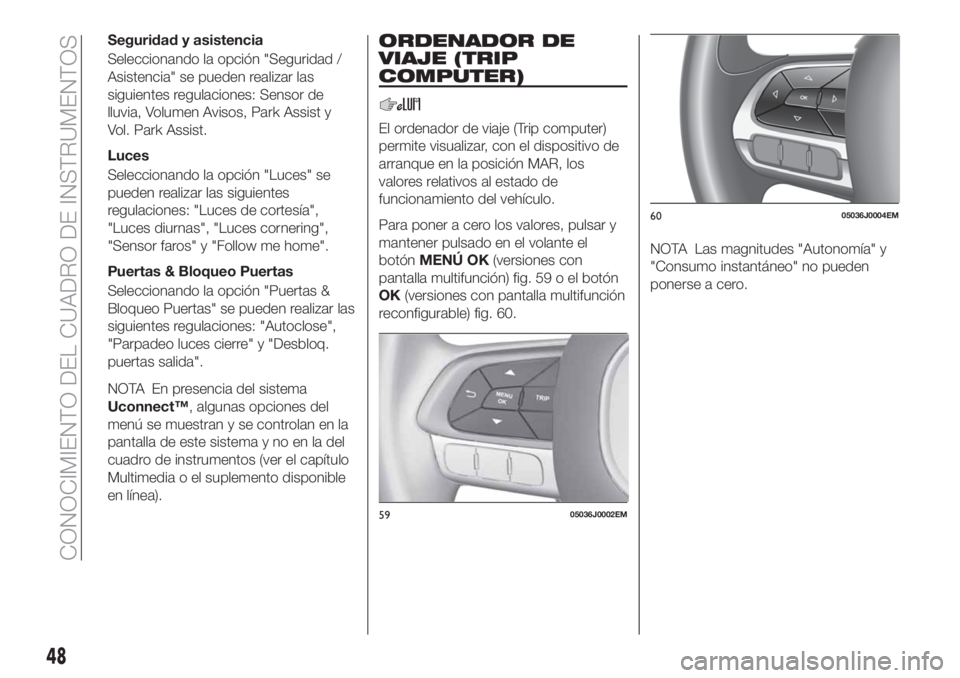

Seguridad y asistencia
Seleccionando la opción "Seguridad /
Asistencia" se pueden realizar las
siguientes regulaciones: Sensor de
lluvia, Volumen Avisos, Park Assist y
Vol. Park Assist.
Luces
Seleccionando la opción "Luces" se
pueden realizar las siguientes
regulaciones: "Luces de cortesía",
"Luces diurnas", "Luces cornering",
"Sensor faros" y "Follow me home".
Puertas & Bloqueo Puertas
Seleccionando la opción "Puertas &
Bloqueo Puertas" se pueden realizar las
siguientes regulaciones: "Autoclose",
"Parpadeo luces cierre" y "Desbloq.
puertas salida".
NOTA En presencia del sistema
Uconnect™, algunas opciones del
menú se muestran y se controlan en la
pantalla de este sistema y no en la del
cuadro de instrumentos (ver el capítulo
Multimedia o el suplemento disponible
en línea).
ORDENADOR DE
VIAJE (TRIP
COMPUTER)
El ordenador de viaje (Trip computer)
permite visualizar, con el dispositivo de
arranque en la posición MAR, los
valores relativos al estado de
funcionamiento del vehículo.
Para poner a cero los valores, pulsar y
mantener pulsado en el volante el
botónMENÚ OK(versiones con
pantalla multifunción) fig. 59 o el botón
OK(versiones con pantalla multifunción
reconfigurable) fig. 60.
NOTA Las magnitudes "Autonomía" y
"Consumo instantáneo" no pueden
ponerse a cero.
5905036J0002EM
6005036J0004EM
48
CONOCIMIENTO DEL CUADRO DE INSTRUMENTOS

SISTEMA EOBD
(European On Board
Diagnosis)
(donde esté presente)
Funcionamiento
El sistema EOBD (European On Board
Diagnosis) realiza una diagnosis
continua de los componentes del
vehículo relacionados con las
emisiones.
Además indica, mediante el encendido
del testigo
en el cuadro de
instrumentos y la visualización de un
mensaje en la pantalla, el estado de
deterioro de los componentes (ver el
apartado "Testigos y mensajes" en este
capítulo).
El objetivo del sistema EOBD (European
On Board Diagnosis) es el de:
mantener bajo control la eficacia del
sistema;
indicar un aumento de las emisiones;
indicar la necesidad de sustituir los
componentes deteriorados.
El vehículo dispone de un conector, que
se puede acoplar a un equipo
adecuado y que permite leer los
códigos de error memorizados en las
centralitas electrónicas, junto con una
serie de parámetros característicos de
la diagnosis y del funcionamiento del
motor.Esta comprobación también pueden
realizarla los agentes destinados al
control del tráfico.
ADVERTENCIA Una vez eliminada la
anomalía, para realizar una
comprobación completa del sistema, la
Red de Asistencia Fiat deberá llevar a
cabo pruebas de banco y, si fuera
necesario, probar el vehículo en
carretera incluso en trayectos largos.
49

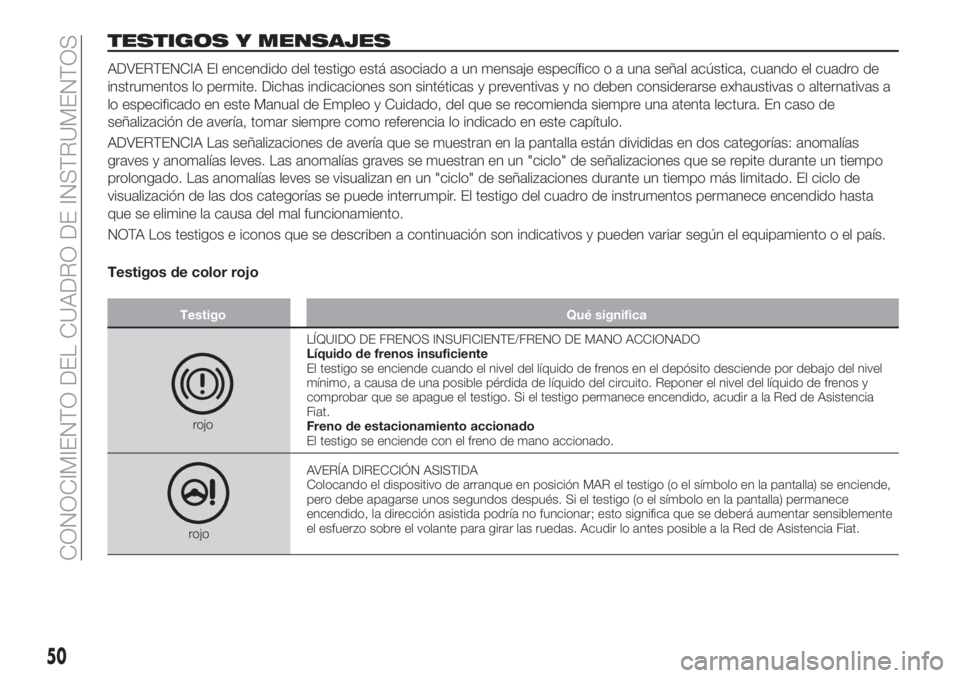

TESTIGOS Y MENSAJES
ADVERTENCIA El encendido del testigo está asociado a un mensaje específico o a una señal acústica, cuando el cuadro de
instrumentos lo permite. Dichas indicaciones son sintéticas y preventivas y no deben considerarse exhaustivas o alternativas a
lo especificado en este Manual de Empleo y Cuidado, del que se recomienda siempre una atenta lectura. En caso de
señalización de avería, tomar siempre como referencia lo indicado en este capítulo.
ADVERTENCIA Las señalizaciones de avería que se muestran en la pantalla están divididas en dos categorías: anomalías
graves y anomalías leves. Las anomalías graves se muestran en un "ciclo" de señalizaciones que se repite durante un tiempo
prolongado. Las anomalías leves se visualizan en un "ciclo" de señalizaciones durante un tiempo más limitado. El ciclo de
visualización de las dos categorías se puede interrumpir. El testigo del cuadro de instrumentos permanece encendido hasta
que se elimine la causa del mal funcionamiento.
NOTA Los testigos e iconos que se describen a continuación son indicativos y pueden variar según el equipamiento o el país.
Testigos de color rojo
Testigo Qué significa
rojoLÍQUIDO DE FRENOS INSUFICIENTE/FRENO DE MANO ACCIONADO
Líquido de frenos insuficiente
El testigo se enciende cuando el nivel del líquido de frenos en el depósito desciende por debajo del nivel
mínimo, a causa de una posible pérdida de líquido del circuito. Reponer el nivel del líquido de frenos y
comprobar que se apague el testigo. Si el testigo permanece encendido, acudir a la Red de Asistencia
Fiat.
Freno de estacionamiento accionado
El testigo se enciende con el freno de mano accionado.
rojoAVERÍA DIRECCIÓN ASISTIDA
Colocando el dispositivo de arranque en posición MAR el testigo (o el símbolo en la pantalla) se enciende,
pero debe apagarse unos segundos después. Si el testigo (o el símbolo en la pantalla) permanece
encendido, la dirección asistida podría no funcionar; esto significa que se deberá aumentar sensiblemente
el esfuerzo sobre el volante para girar las ruedas. Acudir lo antes posible a la Red de Asistencia Fiat.
50
CONOCIMIENTO DEL CUADRO DE INSTRUMENTOS

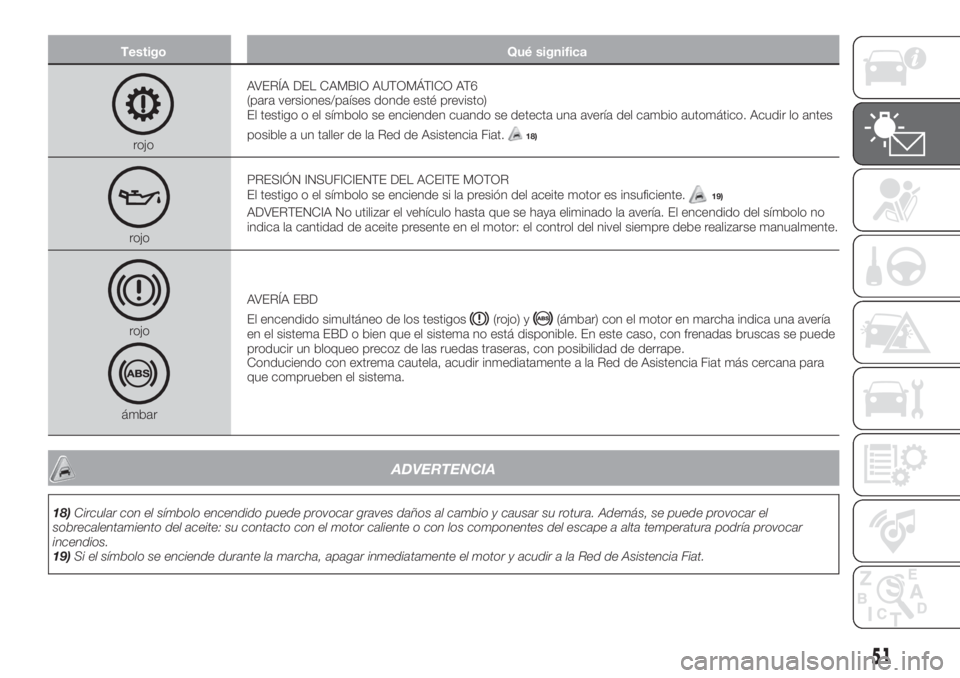

Testigo Qué significa
rojoAVERÍA DEL CAMBIO AUTOMÁTICO AT6
(para versiones/países donde esté previsto)
El testigo o el símbolo se encienden cuando se detecta una avería del cambio automático. Acudir lo antes
posible a un taller de la Red de Asistencia Fiat.18)
rojoPRESIÓN INSUFICIENTE DEL ACEITE MOTOR
El testigo o el símbolo se enciende si la presión del aceite motor es insuficiente.
19)
ADVERTENCIA No utilizar el vehículo hasta que se haya eliminado la avería. El encendido del símbolo no
indica la cantidad de aceite presente en el motor: el control del nivel siempre debe realizarse manualmente.
rojo
ámbarAVERÍA EBD
El encendido simultáneo de los testigos
(rojo) y(ámbar) con el motor en marcha indica una avería
en el sistema EBD o bien que el sistema no está disponible. En este caso, con frenadas bruscas se puede
producir un bloqueo precoz de las ruedas traseras, con posibilidad de derrape.
Conduciendo con extrema cautela, acudir inmediatamente a la Red de Asistencia Fiat más cercana para
que comprueben el sistema.
ADVERTENCIA
18)Circular con el símbolo encendido puede provocar graves daños al cambio y causar su rotura. Además, se puede provocar el
sobrecalentamiento del aceite: su contacto con el motor caliente o con los componentes del escape a alta temperatura podría provocar
incendios.
19)Si el símbolo se enciende durante la marcha, apagar inmediatamente el motor y acudir a la Red de Asistencia Fiat.
51

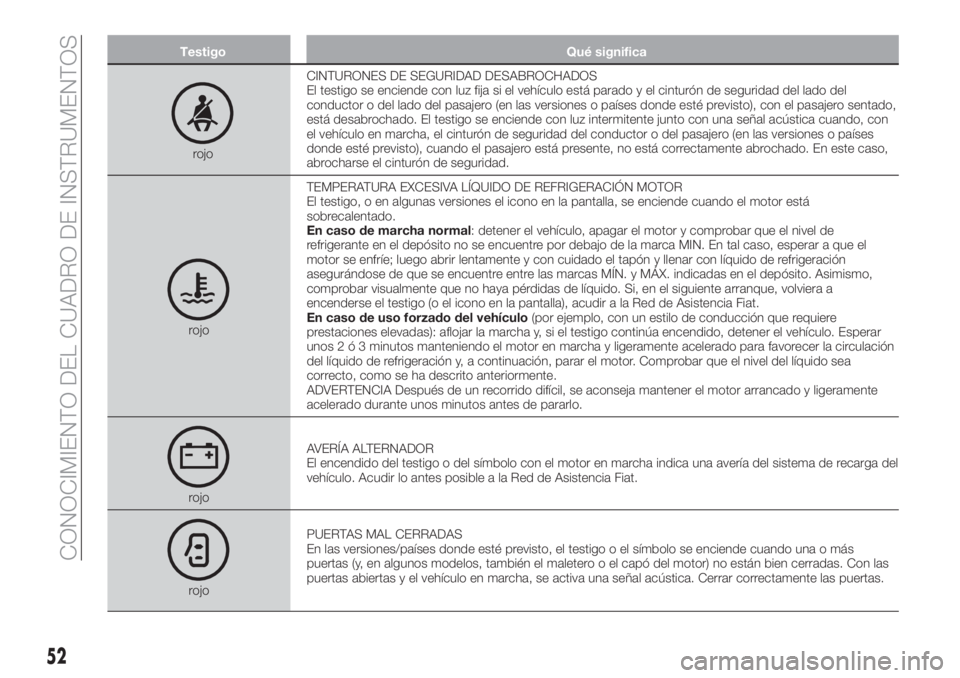

Testigo Qué significa
rojoCINTURONES DE SEGURIDAD DESABROCHADOS
El testigo se enciende con luz fija si el vehículo está parado y el cinturón de seguridad del lado del
conductor o del lado del pasajero (en las versiones o países donde esté previsto), con el pasajero sentado,
está desabrochado. El testigo se enciende con luz intermitente junto con una señal acústica cuando, con
el vehículo en marcha, el cinturón de seguridad del conductor o del pasajero (en las versiones o países
donde esté previsto), cuando el pasajero está presente, no está correctamente abrochado. En este caso,
abrocharse el cinturón de seguridad.
rojoTEMPERATURA EXCESIVA LÍQUIDO DE REFRIGERACIÓN MOTOR
El testigo, o en algunas versiones el icono en la pantalla, se enciende cuando el motor está
sobrecalentado.
En caso de marcha normal: detener el vehículo, apagar el motor y comprobar que el nivel de
refrigerante en el depósito no se encuentre por debajo de la marca MIN. En tal caso, esperar a que el
motor se enfríe; luego abrir lentamente y con cuidado el tapón y llenar con líquido de refrigeración
asegurándose de que se encuentre entre las marcas MÍN. y MÁX. indicadas en el depósito. Asimismo,
comprobar visualmente que no haya pérdidas de líquido. Si, en el siguiente arranque, volviera a
encenderse el testigo (o el icono en la pantalla), acudir a la Red de Asistencia Fiat.
En caso de uso forzado del vehículo(por ejemplo, con un estilo de conducción que requiere
prestaciones elevadas): aflojar la marcha y, si el testigo continúa encendido, detener el vehículo. Esperar
unos 2 ó 3 minutos manteniendo el motor en marcha y ligeramente acelerado para favorecer la circulación
del líquido de refrigeración y, a continuación, parar el motor. Comprobar que el nivel del líquido sea
correcto, como se ha descrito anteriormente.
ADVERTENCIA Después de un recorrido difícil, se aconseja mantener el motor arrancado y ligeramente
acelerado durante unos minutos antes de pararlo.
rojoAVERÍA ALTERNADOR
El encendido del testigo o del símbolo con el motor en marcha indica una avería del sistema de recarga del
vehículo. Acudir lo antes posible a la Red de Asistencia Fiat.
rojoPUERTAS MAL CERRADAS
En las versiones/países donde esté previsto, el testigo o el símbolo se enciende cuando una o más
puertas (y, en algunos modelos, también el maletero o el capó del motor) no están bien cerradas. Con las
puertas abiertas y el vehículo en marcha, se activa una señal acústica. Cerrar correctamente las puertas.
52
CONOCIMIENTO DEL CUADRO DE INSTRUMENTOS

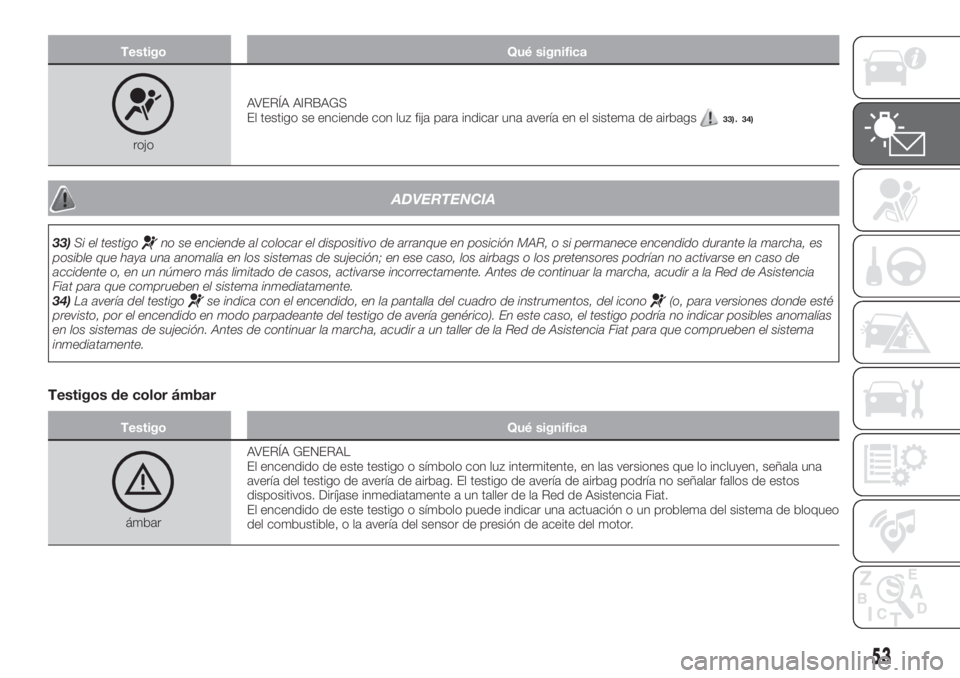

Testigo Qué significa
rojoAVERÍA AIRBAGS
El testigo se enciende con luz fija para indicar una avería en el sistema de airbags
33).34)
ADVERTENCIA
33)Si el testigono se enciende al colocar el dispositivo de arranque en posición MAR, o si permanece encendido durante la marcha, es
posible que haya una anomalía en los sistemas de sujeción; en ese caso, los airbags o los pretensores podrían no activarse en caso de
accidente o, en un número más limitado de casos, activarse incorrectamente. Antes de continuar la marcha, acudir a la Red de Asistencia
Fiat para que comprueben el sistema inmediatamente.
34)La avería del testigo
se indica con el encendido, en la pantalla del cuadro de instrumentos, del icono(o, para versiones donde esté
previsto, por el encendido en modo parpadeante del testigo de avería genérico). En este caso, el testigo podría no indicar posibles anomalías
en los sistemas de sujeción. Antes de continuar la marcha, acudir a un taller de la Red de Asistencia Fiat para que comprueben el sistema
inmediatamente.
Testigos de color ámbar
Testigo Qué significa
ámbarAVERÍA GENERAL
El encendido de este testigo o símbolo con luz intermitente, en las versiones que lo incluyen, señala una
avería del testigo de avería de airbag. El testigo de avería de airbag podría no señalar fallos de estos
dispositivos. Diríjase inmediatamente a un taller de la Red de Asistencia Fiat.
El encendido de este testigo o símbolo puede indicar una actuación o un problema del sistema de bloqueo
del combustible, o la avería del sensor de presión de aceite del motor.
53

Testigo Qué significa
ámbarSISTEMA iTPMS
Avería sistema iTPMS/Sistema iTPMS temporalmente desactivado
El testigo se enciende con luz intermitente durante unos 75 segundos y, a continuación, permanecerá
encendido con luz fija (junto con un mensaje en la pantalla) para indicar que el sistema está temporalmente
desactivado o en avería. El sistema volverá a funcionar correctamente cuando las condiciones de
funcionamiento lo permitan; si no fuera así, llevar a cabo el procedimiento de “Reset” después de
restablecer las condiciones de funcionamiento normal.
Si la señalización de funcionamiento incorrecto continúa, acudir lo antes posible a la Red de Asistencia
Fiat.
Presión insuficiente de los neumáticos
El testigo se enciende con luz fija para indicar que la presión de uno o varios neumáticos es inferior al valor
recomendado y/o que se está produciendo una pérdida lenta de presión. En estas circunstancias podrían
no estar garantizados la mejor duración del neumático y un consumo de combustible óptimo. Se aconseja
restablecer la presión correcta (ver el apartado “Ruedas” en el capítulo “Datos técnicos”). Una vez
restablecidas las condiciones de uso normales del vehículo, llevar a cabo el procedimiento de “Reset”.
ADVERTENCIA No continuar la marcha con uno o varios neumáticos desinflados, ya que se vería
comprometida la conducción del vehículo. Parar el vehículo evitando frenadas y maniobras bruscas.
ámbarAVERÍA SISTEMA ABS
El testigo se enciende cuando el sistema ABS resulta ineficiente. En este caso, el sistema de frenos
mantiene inalterada su eficacia, pero sin las potencialidades ofrecidas por el sistema ABS. Proceder con
prudencia y acudir lo antes posible a un taller de la Red de Asistencia Fiat.
ámbarSISTEMA ESC
Intervención sistema ESC
La intervención del sistema está indicada por el parpadeo del testigo: la señalización de la intervención
indica que el vehículo está en condiciones críticas de estabilidad y adherencia.
Avería sistema ESC
Si el testigo no se apaga o permanece encendido con el motor en marcha significa que se ha detectado
una avería en el sistema ESC. Acudir lo antes posible a la Red de Asistencia Fiat.
Avería sistema Hill Hold Control
El encendido del testigo indica una avería del sistema Hill Hold Control. Acudir lo antes posible a la Red de
Asistencia Fiat.
54
CONOCIMIENTO DEL CUADRO DE INSTRUMENTOS
