2018 FIAT TIPO 4DOORS Manual de Empleo y Cuidado (in Spanish)

Versiones1.3 Multijet 95CV
E6/E6ECO1.3 Multijet 95CV
E5(*)1.6 Multijet 120CV
E61.6 Multijet 115CV
E6(**)
Código tipo 55266963 199B1000 55260384 55260384
Ciclo Diesel Diesel Diesel Diesel
Número y posición de cilindros 4 en línea 4 en línea 4 en línea 4 en línea
Diámetro y carrera de pistones (mm) 69,6 x 82 69,6 x 82 79,5 x 80.5 79,5 x 80.5
Cilindrada total (cm³) 1248 1248 1598 1598
Relación de compresión 16,8: 1 16,8: 1 16,5: 1 16,5: 1
Potencia máxima (CE) (kW) 70 70 88 84,4
régimen correspondiente (rpm) 3750 4000 3750 3750
Par máximo (CE) (Nm) 200 200 320 320
régimen correspondiente (rpm) 1500 1500 1750 1750
CombustibleGasóleo para
automoción (Norma
europea EN 590)Gasóleo para
automoción (Norma
europea EN 590)Gasóleo para
automoción (Norma
europea EN 590)Gasóleo para
automoción (Norma
europea EN 590)
(*) Para versiones/países donde esté previsto
(**) Versiones para mercados específicos
ADVERTENCIA
173)Las modificaciones o reparaciones en el sistema de alimentación realizadas incorrectamente y sin tener en cuenta las características
técnicas de la instalación, pueden causar anomalías en el funcionamiento y riesgos de incendio.
191

RUEDAS
LLANTAS Y NEUMÁTICOS EN DOTACIÓN
174) 175) 176)
Llantas de aleación o de acero estampado. Neumáticos Tubeless de carcasa radial.
En el permiso de circulación figuran todos los neumáticos homologados.
ADVERTENCIA En caso de discrepancias entre el "Manual de Empleo y Cuidado" y el "Permiso de circulación", tener en
cuenta sólo lo que indique este último. Por seguridad de marcha es indispensable que el vehículo monte neumáticos de la
misma marca y del mismo tipo en todas las ruedas.
ADVERTENCIA Con neumáticos Tubeless no utilizar cámaras de aire.
Versión Llantas Neumáticos en dotación Rueda de repuesto
1.4 16V 95CV6J X 15H2 - ET 38 195 / 65 R15 91H 195 / 65 R15 91H
6,5J X 16H2 - ET 39
205 / 55 R16 91H(**)205 / 55 R16 91H
7JX17H2-ET41
225 / 45 R17 91V
(**) (***)205 / 55 R16 91H(***)
177)
1.4 T-jet 120CV GLP(*)
6,5J X 16H2 - ET 39
205 / 55 R16 91H(**)—
7JX17H2-ET41
225 / 45 R17 91V
(**)—
7,5J X 18 H2 ET44225/40 R18 92W XL GoodYear
(****)—
(**) En las versiones/países donde está previsto, están disponibles como opcionales neumáticos con el mismo tamaño M+S Goodyear Vector 4Seasons Gen
-2 o
equivalentes
(***) Donde esté presente (*) Para versiones/países donde esté previsto
(****) Para versiones/países donde esté previsto. Como alternativa pueden utilizarse neumáticos capaces de garantizar prestaciones equivalentes.
192
DATOS TÉCNICOS

Versión Llantas Neumáticos en dotación Rueda de repuesto
1.6 E.TorQ6J X 15H2 - ET 38 195 / 65 R15 91H 195 / 65 R15 91H
6,5J X 16H2 - ET 39
205 / 55 R16 91H
(**)205 / 55 R16 91H
7JX17H2-ET41
225 / 45 R17 91V
(**) (***)205 / 55 R16 91H(***)
177)
7,5J X 18 H2 ET44225/40 R18 92W XL GoodYear(****)
205/55 R16 91H
177)
1.3 Multijet 95CV E6 /
E6 ECO6J X 15H2 - ET 38 195 / 65 R15 91H 195 / 65 R15 91H
6,5J X 16H2 - ET 39
205 / 55 R16 91H(**)205 / 55 R16 91H
7JX17H2-ET41
225 / 45 R17 91V
(**) (***)205 / 55 R16 91H(***)
177)
1.3 Multijet 95CV E5(*)
6J X 15H2 - ET 38 195 / 65 R15 91H 195 / 65 R15 91H
6,5J X 16H2 - ET 39
205 / 55 R16 91H
(**)205 / 55 R16 91H
7JX17H2-ET41
225 / 45 R17 91V
(**)205 / 55 R16 91H
177)
(**) En las versiones/países donde está previsto, están disponibles como opcionales neumáticos con el mismo tamaño M+S Goodyear Vector 4Seasons Gen-2 o
equivalentes
(***) Donde esté presente
(****) Para versiones/países donde esté previsto. Como alternativa pueden utilizarse neumáticos capaces de garantizar prestaciones equivalentes. (*) Para versiones/países donde esté previsto
193

Versión Llantas Neumáticos en dotación Rueda de repuesto
1.6 Multijet 120CV /
1.6 Multijet 115CV(*****)
6J X 15H2 - ET 38 195 / 65 R15 91H 195 / 65 R15 91H
6,5J X 16H2 - ET 39
205 / 55 R16 91H
(**)205 / 55 R16 91H
7JX17H2-ET41
225 / 45 R17 91V
(**) (***)205 / 55 R16 91H(***)
177)
7,5J X 18 H2 ET44225/40 R18 92W XL GoodYear(****)
205/55 R16 91H
177)
(*****) Versiones para mercados específicos (**) En las versiones/países donde está previsto, están disponibles como opcionales neumáticos con el mismo tamaño M+S Goodyear Vector 4Seasons Gen-2 o
equivalentes
(***) Donde esté presente
(****) Para versiones/países donde esté previsto. Como alternativa pueden utilizarse neumáticos capaces de garantizar prestaciones equivalentes.
NOTA En las versiones equipadas con neumáticos 195/65 R15 y 205/55 R16 pueden montarse cadenas para la nieve más
finas que sobresalgan un máximo de 9 mm del perfil del neumático.
NOTA En las versiones equipadas con neumáticos 225/45 R17 se pueden montar cadenas para la nieve más finas que
sobresalgan un máximo de 7 mm del perfil del neumático.
NOTA El neumático 225/40 R18 92W XL no se puede utilizar con cadenas.
194
DATOS TÉCNICOS

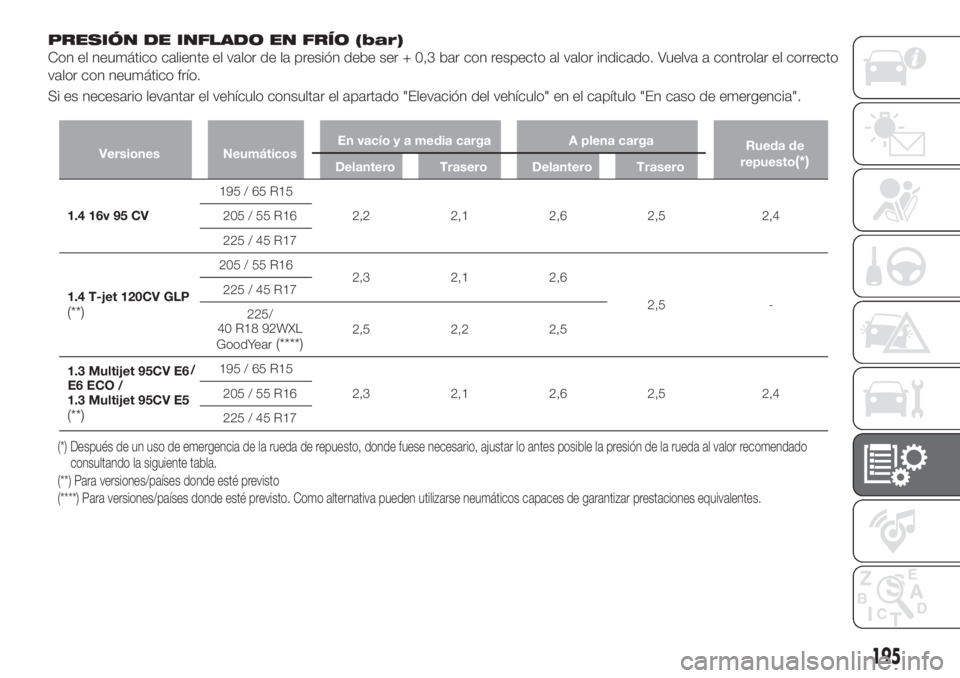

PRESIÓN DE INFLADO EN FRÍO (bar)
Con el neumático caliente el valor de la presión debe ser + 0,3 bar con respecto al valor indicado. Vuelva a controlar el correcto
valor con neumático frío.
Si es necesario levantar el vehículo consultar el apartado "Elevación del vehículo" en el capítulo "En caso de emergencia".
Versiones NeumáticosEn vacío y a media carga A plena carga
Rueda de
repuesto(*)Delantero Trasero Delantero Trasero
1.4 16v 95 CV195 / 65 R15
2,2 2,1 2,6 2,5 2,4 205 / 55 R16
225 / 45 R17
1.4 T-jet 120CV GLP
(**)
205 / 55 R16
2,3 2,1 2,6
2,5 - 225 / 45 R17
225/
40 R18 92WXL
GoodYear
(****)2,5 2,2 2,5
1.3 Multijet 95CV E6/
E6 ECO /
1.3 Multijet 95CV E5
(**)
195 / 65 R15
2,3 2,1 2,6 2,5 2,4 205 / 55 R16
225 / 45 R17
(*) Después de un uso de emergencia de la rueda de repuesto, donde fuese necesario, ajustar lo antes posible la presión de la rueda al valor recomendado
consultando la siguiente tabla.
(**) Para versiones/países donde esté previsto
(****) Para versiones/países donde esté previsto. Como alternativa pueden utilizarse neumáticos capaces de garantizar prestaciones equivalentes.
195

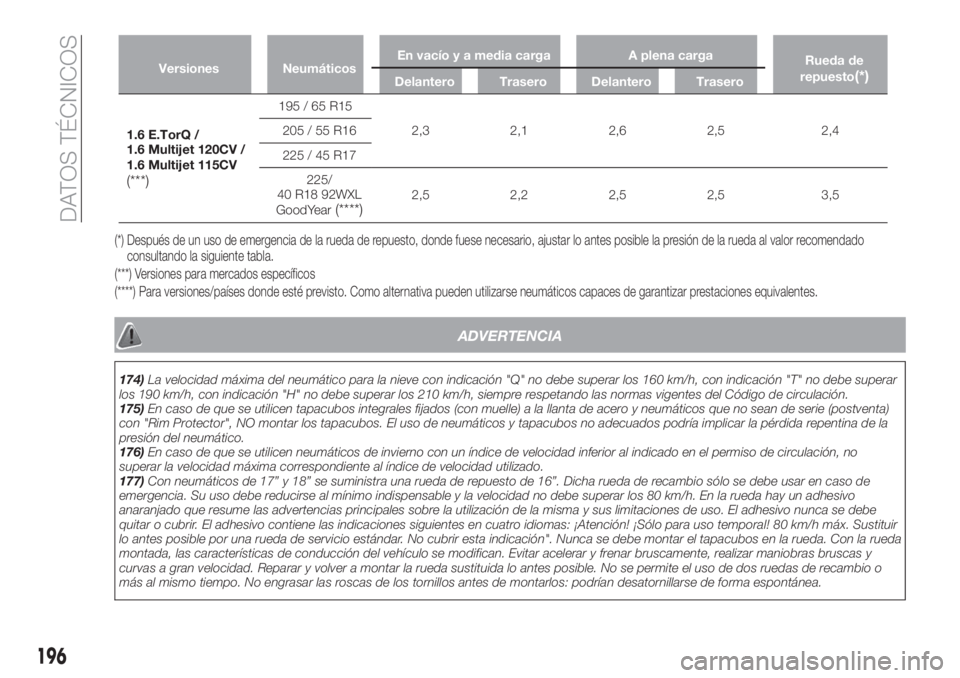

Versiones NeumáticosEn vacío y a media carga A plena carga
Rueda de
repuesto(*)Delantero Trasero Delantero Trasero
1.6 E.TorQ /
1.6 Multijet 120CV /
1.6 Multijet 115CV
(***)
195 / 65 R15
2,3 2,1 2,6 2,5 2,4 205 / 55 R16
225 / 45 R17
225/
40 R18 92WXL
GoodYear
(****)2,5 2,2 2,5 2,5 3,5
(*) Después de un uso de emergencia de la rueda de repuesto, donde fuese necesario, ajustar lo antes posible la presión de la rueda al valor recomendado
consultando la siguiente tabla.
(***) Versiones para mercados específicos
(****) Para versiones/países donde esté previsto. Como alternativa pueden utilizarse neumáticos capaces de garantizar prestaciones equivalentes.
ADVERTENCIA
174)La velocidad máxima del neumático para la nieve con indicación "Q" no debe superar los 160 km/h, con indicación "T" no debe superar
los 190 km/h, con indicación "H" no debe superar los 210 km/h, siempre respetando las normas vigentes del Código de circulación.
175)En caso de que se utilicen tapacubos integrales fijados (con muelle) a la llanta de acero y neumáticos que no sean de serie (postventa)
con "Rim Protector", NO montar los tapacubos. El uso de neumáticos y tapacubos no adecuados podría implicar la pérdida repentina de la
presión del neumático.
176)En caso de que se utilicen neumáticos de invierno con un índice de velocidad inferior al indicado en el permiso de circulación, no
superar la velocidad máxima correspondiente al índice de velocidad utilizado.
177)Con neumáticos de 17” y 18” se suministra una rueda de repuesto de 16”. Dicha rueda de recambio sólo se debe usar en caso de
emergencia. Su uso debe reducirse al mínimo indispensable y la velocidad no debe superar los 80 km/h. En la rueda hay un adhesivo
anaranjado que resume las advertencias principales sobre la utilización de la misma y sus limitaciones de uso. El adhesivo nunca se debe
quitar o cubrir. El adhesivo contiene las indicaciones siguientes en cuatro idiomas: ¡Atención! ¡Sólo para uso temporal! 80 km/h máx. Sustituir
lo antes posible por una rueda de servicio estándar. No cubrir esta indicación". Nunca se debe montar el tapacubos en la rueda. Con la rueda
montada, las características de conducción del vehículo se modifican. Evitar acelerar y frenar bruscamente, realizar maniobras bruscas y
curvas a gran velocidad. Reparar y volver a montar la rueda sustituida lo antes posible. No se permite el uso de dos ruedas de recambio o
más al mismo tiempo. No engrasar las roscas de los tornillos antes de montarlos: podrían desatornillarse de forma espontánea.
196
DATOS TÉCNICOS

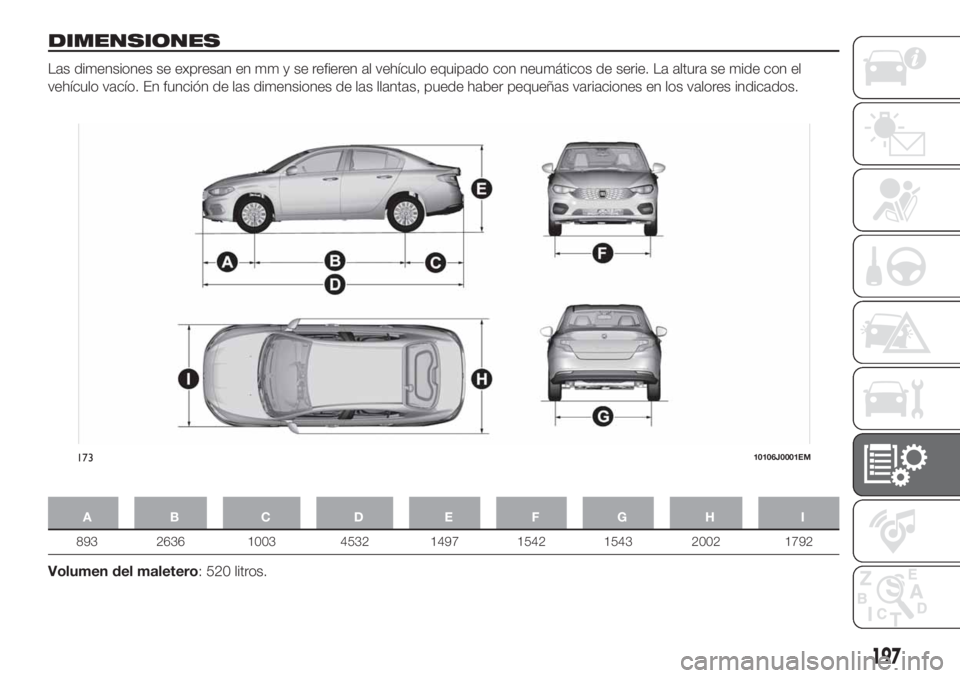

DIMENSIONES
Las dimensiones se expresan en mm y se refieren al vehículo equipado con neumáticos de serie. La altura se mide con el
vehículo vacío. En función de las dimensiones de las llantas, puede haber pequeñas variaciones en los valores indicados.
AB C D EFGH I
893 2636 1003 4532 1497 1542 1543 2002 1792
Volumen del maletero: 520 litros.
17310106J0001EM
197

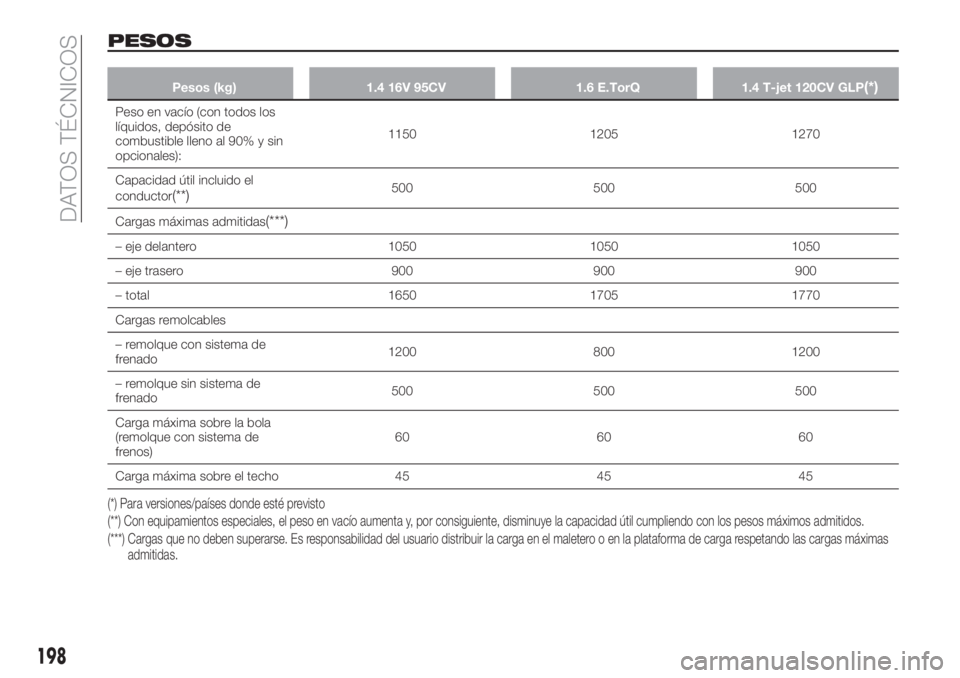

PESOS
Pesos (kg) 1.4 16V 95CV 1.6 E.TorQ 1.4 T-jet 120CV GLP(*)
Peso en vacío (con todos los
líquidos, depósito de
combustible lleno al 90% y sin
opcionales):1150 1205 1270
Capacidad útil incluido el
conductor
(**)500 500 500
Cargas máximas admitidas
(***)
– eje delantero 1050 1050 1050
– eje trasero 900 900 900
– total 1650 1705 1770
Cargas remolcables
– remolque con sistema de
frenado1200 800 1200
– remolque sin sistema de
frenado500 500 500
Carga máxima sobre la bola
(remolque con sistema de
frenos)60 60 60
Carga máxima sobre el techo 45 45 45
(*) Para versiones/países donde esté previsto
(**) Con equipamientos especiales, el peso en vacío aumenta y, por consiguiente, disminuye la capacidad útil cumpliendo con los pesos máximos admitidos.
(***) Cargas que no deben superarse. Es responsabilidad del usuario distribuir la carga en el maletero o en la plataforma de carga respetando las cargas máximas
admitidas.
198
