LUCES DE
EMERGENCIA
MANDO
Pulsar el botón fig. 107 para encender
o apagar las luces.
Con las luces de emergencia
encendidas parpadean los testigos
y
.
ADVERTENCIA El uso de las luces de
emergencia está regulado por el código
de circulación del país en el que se
circula: respetar la normativa.
Frenada de emergencia
En caso de frenada de emergencia se
encienden automáticamente las luces
de emergencia y se iluminan los
testigos
yen el cuadro de
instrumentos.
Las luces se apagan automáticamente
cuando la frenada ya no tiene carácter
de emergencia.
SUSTITUCIÓN DE
UNA LÁMPARA
127) 128) 129) 130)
49)
INDICACIONES
GENERALES
Antes de sustituir una lámpara,
comprobar que los contactos
correspondientes no estén oxidados;
sustituir las lámparas fundidas por
otras del mismo tipo y potencia;
tras cambiar una lámpara de los
faros, comprobar que esté bien
orientada;
cuando no funcione una lámpara,
antes de sustituirla, comprobar el
estado del fusible correspondiente:
para localizar los fusibles, ver el
apartado "Sustitución de fusibles" de
este capítulo.
ADVERTENCIA Con clima frío o
húmedo, o después de una lluvia fuerte
o tras un lavado, la superficie de los
faros o de las luces traseras puede
empañarse o formar gotas de
condensación en el interior.Se trata de un fenómeno natural debido
a la diferencia de temperatura y de
humedad entre el interior y el exterior
del cristal que, sin embargo, no indica
una anomalía y no afecta al
funcionamiento normal de los
dispositivos de iluminación. El
empañamiento desaparece
rápidamente al encender las luces,
empezando desde el centro del difusor
y extendiéndose progresivamente hacia
los bordes.
10708016J0001EM
127

TIPOS DE LÁMPARAS
En el vehículo están instaladas las siguientes lámparas
Lámparas completamente de cristal (tipo 1): se introducen a
presión. Para extraerlas, hay que tirar de ellas.
Lámparas de bayoneta (tipo 2): para extraerlas de su
portalámparas, presionar la bombilla, girarla hacia la izquierda y
extraerla.
Lámparas halógenas (tipo 3): para quitar la lámpara, tirar del
conector y extraerlo.
Lámparas halógenas (tipo 4): para extraer la lámpara girarla hacia
la izquierda.
Lámparas de descarga de gas xenón (tipo 5):
(para versiones/países donde esté previsto)
para quitar la lámpara, acudir a la Red de Asistencia Fiat.
128
EN CASO DE EMERGENCIA

Lámparas Tipo Potencia Referencia figura
Posición delantera/Luces diurnas (D.R.L.) H15 15W 4
Luces de carretera (halógenas) H15 55 W 4
Luces de cruce H7 55 W 3
Luces de carretera/Luces de cruce (de descarga de gas
Xenón)
(para versiones/países donde esté previsto)D5S 25 W 5
Intermitentes delanteros PY21W 21W 2
Luces de la matrícula W5W 5 W 1
Luces de posición traseras/Luces de freno P21W 21W 2
Intermitentes traseros WY16W 16 W 1
Marcha atrás W16W 16 W 1
3°parada W5W 5 W 1
Faros antiniebla H11 55 W 4
Luz antiniebla trasera W16W 16 W 1
Plafón delantero C5W 5 W 1
Plafones delanteros (viseras parasol) C5W 5 W 1
Plafón trasero C5W 6 W 1
Plafón del maletero W5W 5 W 1
Plafón de la guantera W5W 5 W 1
129

SUSTITUCIÓN DE UNA
LÁMPARA EXTERIOR
Ubicación de las lámparas
delanteras
1. Luces de cruce
2. Faros antiniebla
3. Luces de carretera/diurnas (DRL)
4. Intermitente.
Luces de Cruce
Faro derecho
Para sustituir la lámpara 1 fig. 108,
proceder de la siguiente manera:
girar completamente las ruedas
hacia el interior del vehículo;
utilizando el destornillador en
dotación, desenroscar el tornillo 1
fig. 109 y retirar la tapa de inspección
2;
quitar el tapón de goma;
desconectar el conector eléctrico;
sacar la lámpara liberándola de las
ballestillas de sujeción;
montar la nueva lámpara y realizar el
procedimiento inverso al descrito.
Faro izquierdo
desde el interior del compartimento
del motor, quitar el tapón de goma de
la lámpara de cruce 1 fig. 108;
sacar la lámpara liberándola de las
ballestillas de sujeción;
desconectar el conector eléctrico y
sustituir la lámpara 1 fig. 108;
conectar el conector eléctrico a la
nueva lámpara;
colocar el grupo en su alojamiento;
colocar el tapón de goma.
ADVERTENCIA Sustituir la lámpara sólo
con el motor apagado. Asegurarse
también de que el motor esté frío, para
evitar quemaduras.
Luces antiniebla delanteras
Para sustituir las lámparas, realizar las
siguientes operaciones:
10808026J0002EM
109P08026J004
110P08026J0012
11108026J0016EM
130
EN CASO DE EMERGENCIA

girar completamente las ruedas
hacia el interior del vehículo;
utilizando el destornillador en
dotación, desenroscar el tornillo 1
fig. 110 y retirar la tapa de inspección
2;
girar hacia la izquierda el grupo
lámpara-portalámparas 1 fig. 111 y
extraerlo;
desconectar el conector eléctrico;
conectar el conector al nuevo grupo
y montar el grupo girándolo hacia la
derecha, comprobando que quede bien
fijado;
montar la tapa de inspección.
Luces de carretera/diurnas (DRL)
Para sustituir la lámpara 3 fig. 108,
proceder de la siguiente manera:
desde el interior del compartimento
del motor, quitar el tapón de goma 1
fig. 112;
girar hacia la izquierda el grupo
lámpara-portalámparas y extraerlo;
desconectar el conector eléctrico y
sustituir el grupo lámpara-
portalámparas 2;
conectar el conector eléctrico al
nuevo grupo;
introducir el grupo en su alojamiento
y girarlo hacia la derecha,
comprobando que quede bien fijado;
colocar el tapón de goma 1.
ADVERTENCIA Sustituir la lámpara sólo
con el motor apagado. Asegurarse
también de que el motor esté frío, para
evitar quemaduras.
Intermitentes delanteros
Para sustituir la lámpara 4 fig. 108,
proceder de la siguiente manera:
girar el grupo lámpara-portalámparas
hacia la izquierda;
sustituir la lámpara montada en
"bayoneta";
introducir el grupo lámpara-
portalámparas en su alojamiento, girarlo
hacia la derecha y comprobar que esté
bloqueado correctamente.
Intermitentes laterales
Para sustituir la lámpara, proceder de la
siguiente manera:
intervenir en el transparente 1
fig. 113 de forma que se comprima la
ballestilla interior 2 y luego extraer el
grupo;
girar hacia la izquierda el
portalámparas 3, extraer la lámpara
4 montada a presión y sustituirla;
montar el portalámparas 3 en el
transparente girándolo hacia la
derecha;
montar el grupo asegurándose de oír
el "clic" de bloqueo de la ballestilla
interna 2.
Versiones equipadas con faros de
descarga de gas xenón
Luces de carretera/luces de cruce
(para versiones/países donde esté
previsto)
Para la sustitución de estas luces,
acudir a la Red de Asistencia Fiat.
11208026J0025EM
11308026J0005EM
131

Ubicación de las lámparas traseras
1. Luces de posición/Luces de freno
2. Intermitente
3. Marcha atrás
4. Luz antiniebla trasera
Grupo óptico trasero
Para sustituir las lámparas, realizar las
siguientes operaciones:
abrir el portón trasero y desplazar la
tapa sobre el revestimiento interior 5
fig. 115;
desconectar el conector eléctrico
central 6, actuando sobre el tope
correspondiente, luego desenroscar el
tornillo 7 fig. 116;
retirar el grupo óptico trasero,
deslizándolo hacia afuera como se
indica en fig. 117;
para cambiar la lámpara del
antiniebla trasero, girar hacia la
izquierda el portalámparas 8 fig. 118,
extraer la lámpara del portalámparas y
montar una nueva;
para cambiar las otras lámparas,
desenroscar los cuatro tornillos de
fijación fig. 118 y retirar el grupo
portalámparas;
11408026J0006EM
11508026J0007EM
11608026J0008EM
11708026J0017EM
118P08026J0018
11908026J0019EM
132
EN CASO DE EMERGENCIA

sustituir la lámpara correspondiente
(fig. 119: 9 = posición; 10 = stop; 11 =
retroceso; 12 = indicadores de
dirección);
volver a montar correctamente el
grupo portalámparas en el grupo óptico
trasero, atornillando hasta el fondo los
cuatro tornillos de fijación;
volver a colocar el grupo óptico
trasero en el vehículo;
atornillar hasta el fondo el dispositivo
de fijación del grupo óptico trasero y
volver a conectar el conector eléctrico;
ubicar correctamente la porción de
revestimiento interior;
cerrar el portón trasero.

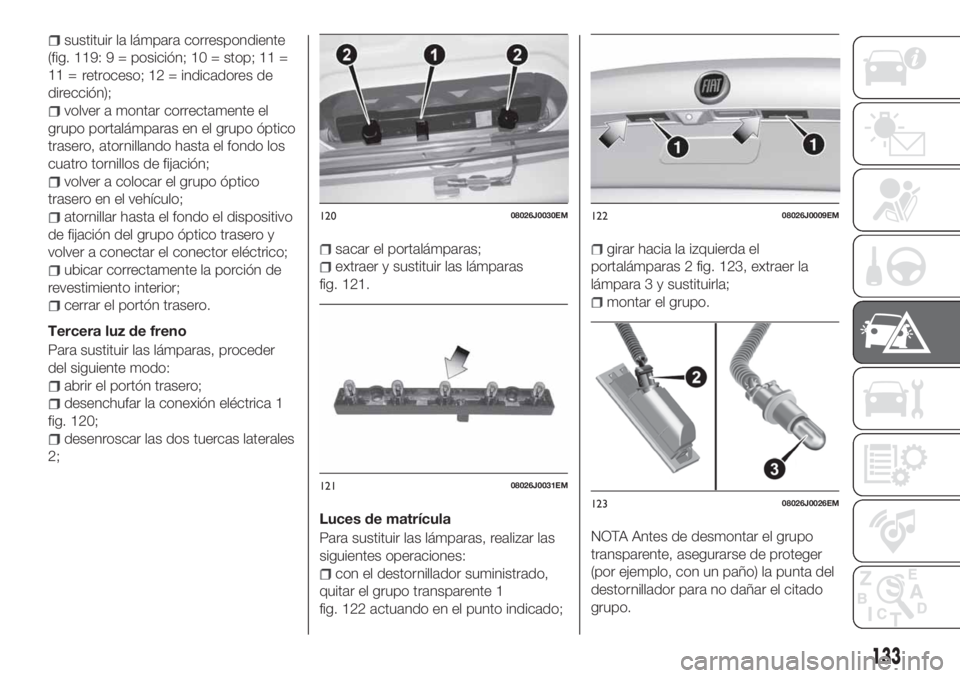

Tercera luz de freno
Para sustituir las lámparas, proceder
del siguiente modo:
abrir el portón trasero;
desenchufar la conexión eléctrica 1
fig. 120;
desenroscar las dos tuercas laterales
2;
sacar el portalámparas;
extraer y sustituir las lámparas
fig. 121.
Luces de matrícula
Para sustituir las lámparas, realizar las
siguientes operaciones:
con el destornillador suministrado,
quitar el grupo transparente 1
fig. 122 actuando en el punto indicado;
girar hacia la izquierda el
portalámparas 2 fig. 123, extraer la
lámpara 3 y sustituirla;
montar el grupo.
NOTA Antes de desmontar el grupo
transparente, asegurarse de proteger
(por ejemplo, con un paño) la punta del
destornillador para no dañar el citado
grupo.
12008026J0030EM
12108026J0031EM
12208026J0009EM
12308026J0026EM
133
11 =

ADVERTENCIA
127)Antes de proceder con la sustitución
de la lámpara, por favor espere que los
conductos de escape se enfríen:
¡PELIGRO DE QUEMADURAS!
128)Las modificaciones o reparaciones en
el sistema eléctrico realizadas
incorrectamente y sin tener en cuenta las
características técnicas de la instalación
pueden causar anomalías de
funcionamiento con riesgo de incendio.
129)Las lámparas halógenas contienen
gas a presión y en caso de rotura podrían
ser arrojados fragmentos de vidrio.
130)Sustituir la lámpara solo con el motor
parado y el vehículo estacionado en una
posición que no constituya peligro para el
tráfico y que permita realizar la sustitución
con seguridad (ver el contenido del
apartado “Estacionamiento”). Asegurarse
de que el motor esté frío, para evitar
quemaduras.
ADVERTENCIA
49)Las lámparas halógenas deben
manipularse tocando exclusivamente la
parte metálica. Si se toca con los dedos la
bombilla, se reduce la intensidad de la luz
emitida y puede incluso afectar a la
duración de la lámpara. En caso de
contacto accidental, frotar la bombilla con
un paño humedecido con alcohol y dejar
secar.
SUSTITUCIÓN DE
LOS FUSIBLES
INFORMACIÓN GENERAL
131) 132) 133) 134)
50)
Los fusibles protegen la instalación
eléctrica en caso de avería o de una
operación incorrecta en el equipo
eléctrico.
Pinza de extracción de fusibles
Para sustituir un fusible, utilizar la pinza
enganchada dentro de la tapa de la
centralita de fusibles del compartimento
del motor (ver fig. 124 ).
La pinza dispone de dos extremos
distintos diseñados específicamente
para extraer los diferentes tipos de
fusibles presentes en el vehículo.
Después del uso, volver a colocar la
pinza en su alojamiento.
ACCESO A LOS
FUSIBLES
Los fusibles del vehículo están
agrupados en tres centralitas, situadas
en el salpicadero, en el compartimento
del motor y en el maletero.
