2018 FIAT TIPO 4DOORS Manual de Empleo y Cuidado (in Spanish)

Testigo Qué significa
ámbarDESACTIVACIÓN PARCIAL DE LOS SISTEMAS DE SEGURIDAD ACTIVOS
El encendido del testigo indica que algunos sistemas de seguridad activos han sido parcialmente
deshabilitados. Al reactivar los sistemas el testigo se apaga.
ámbarLUZ ANTINIEBLA TRASERA
El testigo se enciende cuando se activa la luz antiniebla trasera.
ámbarTEMPERATURA EXCESIVA DEL ACEITE DEL CAMBIO AUTOMÁTICO AT6
(para versiones/países donde esté previsto)
El testigo o el símbolo se encienden en caso de sobrecalentamiento del embrague tras un empleo
especialmente exigente. En este caso, se limitan las prestaciones/funciones del cambio. Esperar, con el
motor parado o al ralentí, a que el símbolo se apague.
55

Testigo Qué significa
ámbarAVERÍA SISTEMA EOBD/INYECCIÓN
En condiciones normales, al colocar el dispositivo de arranque en posición MAR, el testigo se enciende
pero debe apagarse en cuanto se ponga en marcha el motor. El funcionamiento del testigo se puede
comprobar mediante los aparatos específicos de los agentes de control de tráfico. Respetar las normas
vigentes del país en el que se circula.
20)
Avería sistema de inyección
Si el testigo permanece encendido o si se enciende durante la marcha significa que el sistema de
inyección no funciona correctamente. El testigo encendido con luz fija indica un funcionamiento incorrecto
del sistema de alimentación/encendido que podría provocar elevadas emisiones en el escape, la posible
pérdida de prestaciones, dificultades en la conducción y consumos elevados. El testigo se apaga si el mal
funcionamiento desaparece; de todas maneras, el sistema memoriza la señalización. En estas
condiciones, se puede continuar la marcha, evitando exigir grandes esfuerzos o altas velocidades al motor.
El uso prolongado del vehículo con el testigo encendido con luz fija puede causar daños. Acudir lo antes
posible a un taller de la Red de Asistencia Fiat.
Catalizador dañado
Si el testigo se enciende con luz intermitente, significa que el catalizador podría estar dañado. Soltar el
pedal del acelerador, llevando el motor a regímenes bajos, hasta que el testigo deje de parpadear.
Continuar la marcha a velocidad moderada, tratando de evitar cualquier conducción que pueda provocar
parpadeos posteriores, y acudir lo antes posible a la Red de Asistencia Fiat.
ADVERTENCIA
20)Si, con el dispositivo de arranque en posición MAR, el testigono se enciende o si, durante la marcha, se enciende con luz fija o
intermitente (en algunas versiones junto al mensaje mostrado en la pantalla), acudir lo antes posible a un taller de la Red de Asistencia Fiat.
56
CONOCIMIENTO DEL CUADRO DE INSTRUMENTOS

Testigo Qué significa
ámbarPRECALENTAMIENTO BUJÍAS (versiones Diésel)
Al colocar el dispositivo de arranque en posición MAR, el testigo se enciende y se apaga cuando las bujías
alcanzan la temperatura preestablecida. Se puede arrancar el motor inmediatamente después de que se
apague el testigo.
ADVERTENCIA Si la temperatura ambiente es suave o elevada, el encendido del testigo tiene una duración
casi imperceptible.
AVERÍA DE PRECALENTAMIENTO BUJÍAS (versiones Diésel)
El parpadeo del testigo indica una anomalía en el sistema de precalentamiento de las bujías. En este caso,
acudir lo antes posible a la Red de Asistencia Fiat.
ámbarRESERVA DE COMBUSTIBLE/AUTONOMÍA LIMITADA
El testigo de la pantalla se enciende cuando en el depósito quedan de5a7litros de combustible.
21)
ámbarRESERVA DE GLP/AUTONOMÍA LIMITADA
(solo para versiones GLP)
El testigo de la pantalla se enciende cuando en el depósito quedan 8 litros de GLP. Se produce una señal
acústica y la primera marca del indicador de nivel del GLP permanece encendida.
ámbarFULL BRAKE CONTROL OFF
(si se incluye)
El testigo (o el símbolo de la pantalla) se enciende en caso de desactivación del sistema Full Brake Control
por parte del conductor o en caso de desactivación automática tras una avería temporal del sistema.
Acudir lo antes posible a la Red de Asistencia Fiat.
ámbarACTIVACIÓN/DESACTIVACIÓN MANUAL DEL SISTEMA START&STOP
(si se incluye)
Activación: La activación del sistema se indica (en algunas versiones) mediante la visualización de un
mensaje en la pantalla.
Desactivación: la desactivación del sistema Start&Stop se indica con la visualización del testigo y, en
algunas versiones, con un mensaje en la pantalla.
57

Testigo Qué significa
ámbarAVERÍA EN EL SISTEMA FIAT CODE
El testigo o símbolo se enciende para indicar que hay una avería en el sistema Fiat CODE. Acudir lo antes
posible a la Red de Asistencia Fiat.
ámbarAVERÍA SENSORES DE APARCAMIENTO (PARK ASSIST)
El testigo o símbolo amarillo se enciende en caso de avería temporal de los sensores de aparcamiento. Si
el problema permanece después de limpiar la zona de los sensores de aparcamiento, acudir a la Red de
Asistencia Fiat.
ámbarPRESENCIA DE AGUA EN EL FILTRO DEL GASÓLEO (versiones Diésel)
El testigo o símbolo se enciende con luz fija durante la marcha (junto con un mensaje en la pantalla) para
indicar la presencia de agua en el filtro de gasóleo.
22)
ámbarACEITE MOTOR DEGRADADO
(donde esté presente)
Versiones Diésel: el testigo o símbolo se enciende durante ciclos de 3 minutos con intervalos de
apagado de 5 segundos hasta que se cambia el aceite.
El símbolo se muestra en la pantalla durante toda la visualización.
Versiones gasolina: el testigo o símbolo se enciende y luego desaparece de la pantalla al finalizar el ciclo
de visualización.
ADVERTENCIA Después de la primera indicación, cada vez que se pone en marcha el motor, el símbolo
seguirá encendiéndose en la modalidad anteriormente indicada, hasta que se sustituya el aceite.
El encendido del testigo o símbolo no es un defecto del vehículo, sino que indica que el uso normal del
vehículo ha conllevado la necesidad de sustituir el aceite.
La degradación del aceite motor se acelera cuando el vehículo se utiliza para trayectos cortos, impidiendo
que el motor alcance la temperatura de funcionamiento.
Acudir lo antes posible a la Red de Asistencia Fiat.
23) 24)
58
CONOCIMIENTO DEL CUADRO DE INSTRUMENTOS

Testigo Qué significa

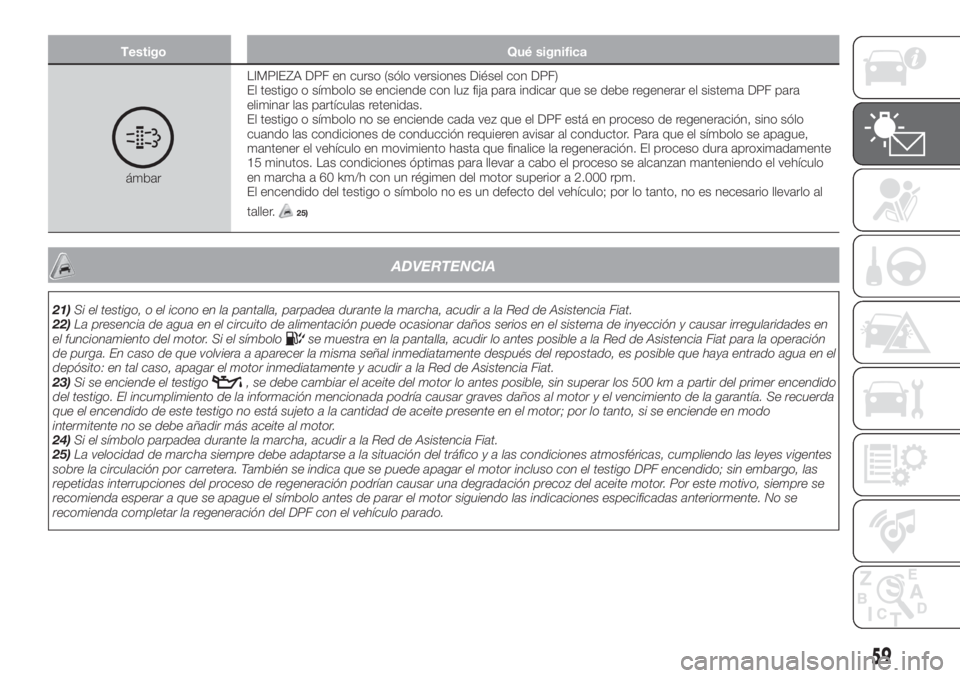

ámbarLIMPIEZA DPF en curso (sólo versiones Diésel con DPF)
El testigo o símbolo se enciende con luz fija para indicar que se debe regenerar el sistema DPF para
eliminar las partículas retenidas.
El testigo o símbolo no se enciende cada vez que el DPF está en proceso de regeneración, sino sólo
cuando las condiciones de conducción requieren avisar al conductor. Para que el símbolo se apague,
mantener el vehículo en movimiento hasta que finalice la regeneración. El proceso dura aproximadamente
15 minutos. Las condiciones óptimas para llevar a cabo el proceso se alcanzan manteniendo el vehículo
en marcha a 60 km/h con un régimen del motor superior a 2.000 rpm.
El encendido del testigo o símbolo no es un defecto del vehículo; por lo tanto, no es necesario llevarlo al
taller.
25)
ADVERTENCIA
21)Si el testigo, o el icono en la pantalla, parpadea durante la marcha, acudir a la Red de Asistencia Fiat.
22)La presencia de agua en el circuito de alimentación puede ocasionar daños serios en el sistema de inyección y causar irregularidades en
el funcionamiento del motor. Si el símbolo
se muestra en la pantalla, acudir lo antes posible a la Red de Asistencia Fiat para la operación
de purga. En caso de que volviera a aparecer la misma señal inmediatamente después del repostado, es posible que haya entrado agua en el
depósito: en tal caso, apagar el motor inmediatamente y acudir a la Red de Asistencia Fiat.
23)Si se enciende el testigo
, se debe cambiar el aceite del motor lo antes posible, sin superar los 500 km a partir del primer encendido
del testigo. El incumplimiento de la información mencionada podría causar graves daños al motor y el vencimiento de la garantía. Se recuerda
que el encendido de este testigo no está sujeto a la cantidad de aceite presente en el motor; por lo tanto, si se enciende en modo
intermitente no se debe añadir más aceite al motor.
24)Si el símbolo parpadea durante la marcha, acudir a la Red de Asistencia Fiat.
25)La velocidad de marcha siempre debe adaptarse a la situación del tráfico y a las condiciones atmosféricas, cumpliendo las leyes vigentes
sobre la circulación por carretera. También se indica que se puede apagar el motor incluso con el testigo DPF encendido; sin embargo, las
repetidas interrupciones del proceso de regeneración podrían causar una degradación precoz del aceite motor. Por este motivo, siempre se
recomienda esperar a que se apague el símbolo antes de parar el motor siguiendo las indicaciones especificadas anteriormente. No se
recomienda completar la regeneración del DPF con el vehículo parado.
59

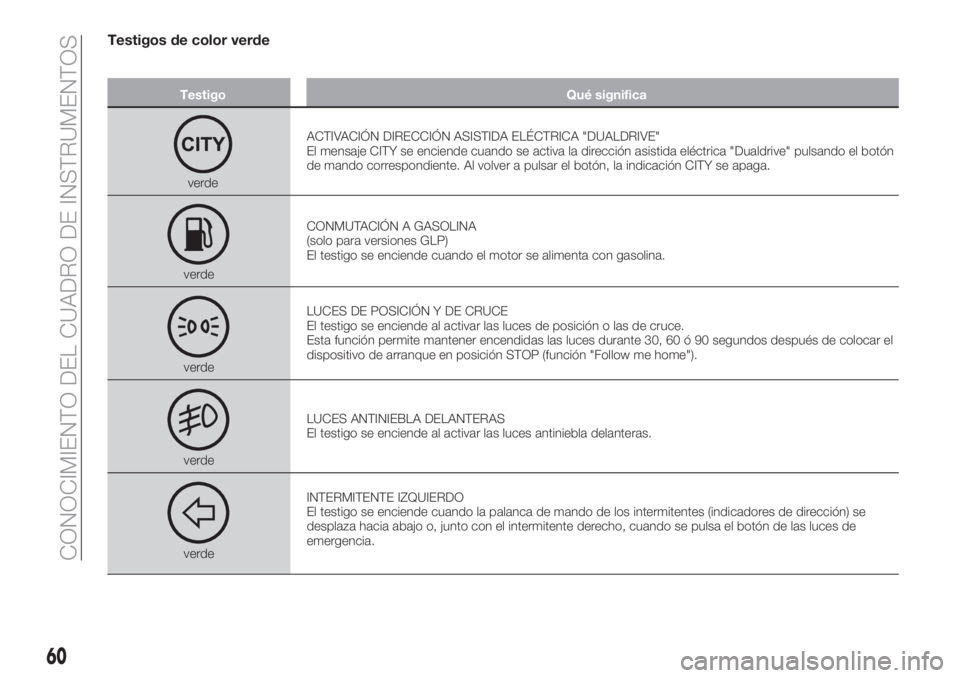

Testigos de color verde
Testigo Qué significa
verdeACTIVACIÓN DIRECCIÓN ASISTIDA ELÉCTRICA "DUALDRIVE"
El mensaje CITY se enciende cuando se activa la dirección asistida eléctrica "Dualdrive" pulsando el botón
de mando correspondiente. Al volver a pulsar el botón, la indicación CITY se apaga.
verdeCONMUTACIÓN A GASOLINA
(solo para versiones GLP)
El testigo se enciende cuando el motor se alimenta con gasolina.
verdeLUCES DE POSICIÓN Y DE CRUCE
El testigo se enciende al activar las luces de posición o las de cruce.
Esta función permite mantener encendidas las luces durante 30, 60 ó 90 segundos después de colocar el
dispositivo de arranque en posición STOP (función "Follow me home").
verdeLUCES ANTINIEBLA DELANTERAS
El testigo se enciende al activar las luces antiniebla delanteras.
verdeINTERMITENTE IZQUIERDO
El testigo se enciende cuando la palanca de mando de los intermitentes (indicadores de dirección) se
desplaza hacia abajo o, junto con el intermitente derecho, cuando se pulsa el botón de las luces de
emergencia.
60
CONOCIMIENTO DEL CUADRO DE INSTRUMENTOS

Testigo Qué significa

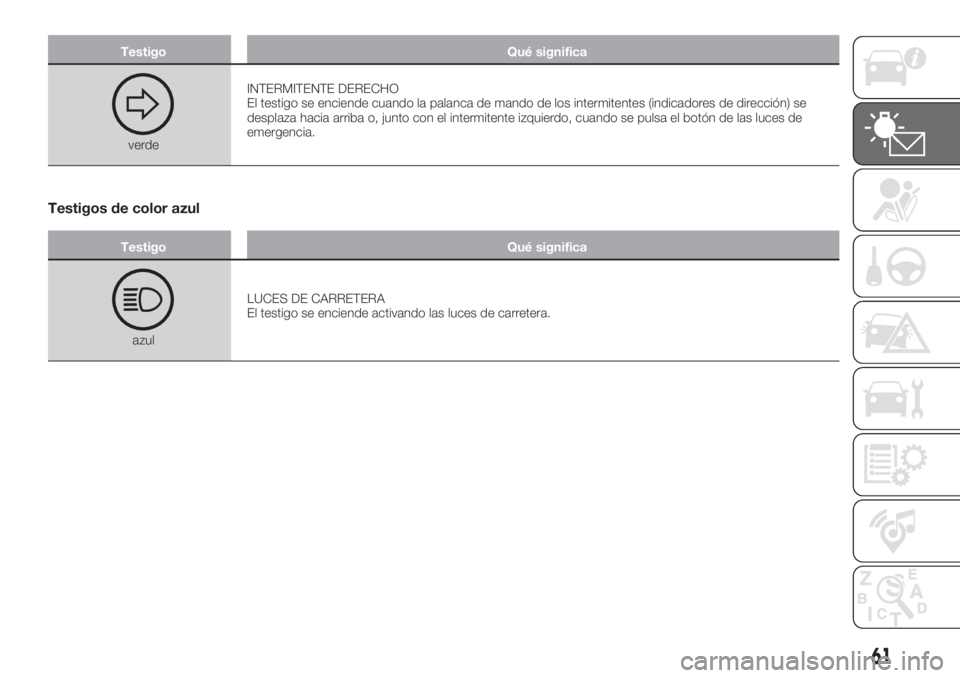

verdeINTERMITENTE DERECHO
El testigo se enciende cuando la palanca de mando de los intermitentes (indicadores de dirección) se
desplaza hacia arriba o, junto con el intermitente izquierdo, cuando se pulsa el botón de las luces de
emergencia.
Testigos de color azul
Testigo Qué significa
azulLUCES DE CARRETERA
El testigo se enciende activando las luces de carretera.
61

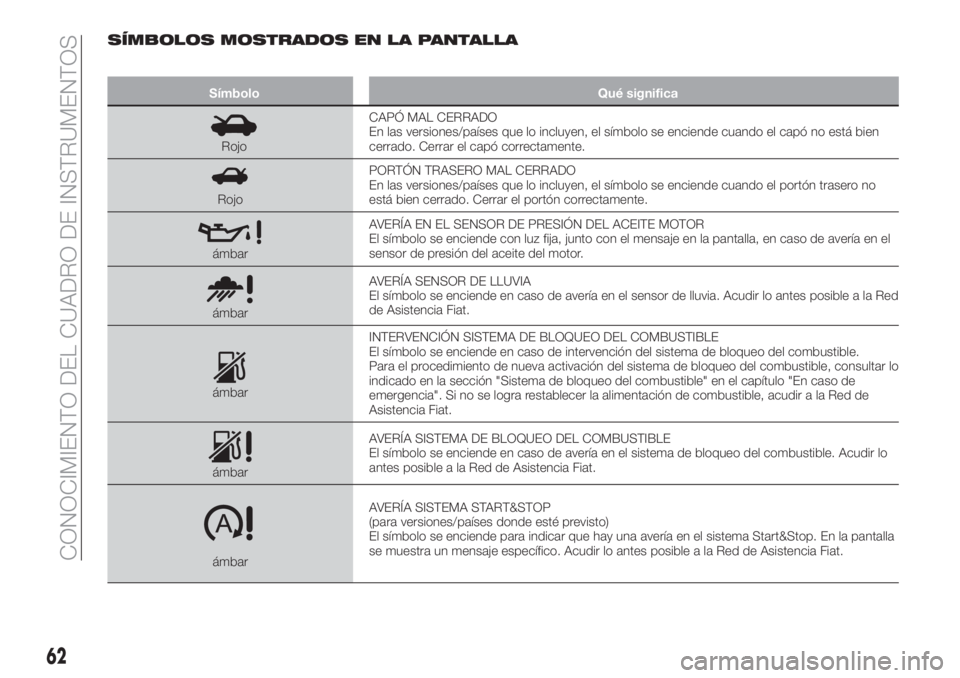

SÍMBOLOS MOSTRADOS EN LA PANTALLA
Símbolo Qué significa
RojoCAPÓ MAL CERRADO
En las versiones/países que lo incluyen, el símbolo se enciende cuando el capó no está bien
cerrado. Cerrar el capó correctamente.
RojoPORTÓN TRASERO MAL CERRADO
En las versiones/países que lo incluyen, el símbolo se enciende cuando el portón trasero no
está bien cerrado. Cerrar el portón correctamente.
ámbarAVERÍA EN EL SENSOR DE PRESIÓN DEL ACEITE MOTOR
El símbolo se enciende con luz fija, junto con el mensaje en la pantalla, en caso de avería en el
sensor de presión del aceite del motor.
ámbarAVERÍA SENSOR DE LLUVIA
El símbolo se enciende en caso de avería en el sensor de lluvia. Acudir lo antes posible a la Red
de Asistencia Fiat.
ámbarINTERVENCIÓN SISTEMA DE BLOQUEO DEL COMBUSTIBLE
El símbolo se enciende en caso de intervención del sistema de bloqueo del combustible.
Para el procedimiento de nueva activación del sistema de bloqueo del combustible, consultar lo
indicado en la sección "Sistema de bloqueo del combustible" en el capítulo "En caso de
emergencia". Si no se logra restablecer la alimentación de combustible, acudir a la Red de
Asistencia Fiat.
ámbarAVERÍA SISTEMA DE BLOQUEO DEL COMBUSTIBLE
El símbolo se enciende en caso de avería en el sistema de bloqueo del combustible. Acudir lo
antes posible a la Red de Asistencia Fiat.
ámbarAVERÍA SISTEMA START&STOP
(para versiones/países donde esté previsto)
El símbolo se enciende para indicar que hay una avería en el sistema Start&Stop. En la pantalla
se muestra un mensaje específico. Acudir lo antes posible a la Red de Asistencia Fiat.
62
CONOCIMIENTO DEL CUADRO DE INSTRUMENTOS
