2018 FIAT TIPO 4DOORS Libretto Uso Manutenzione (in Italian)

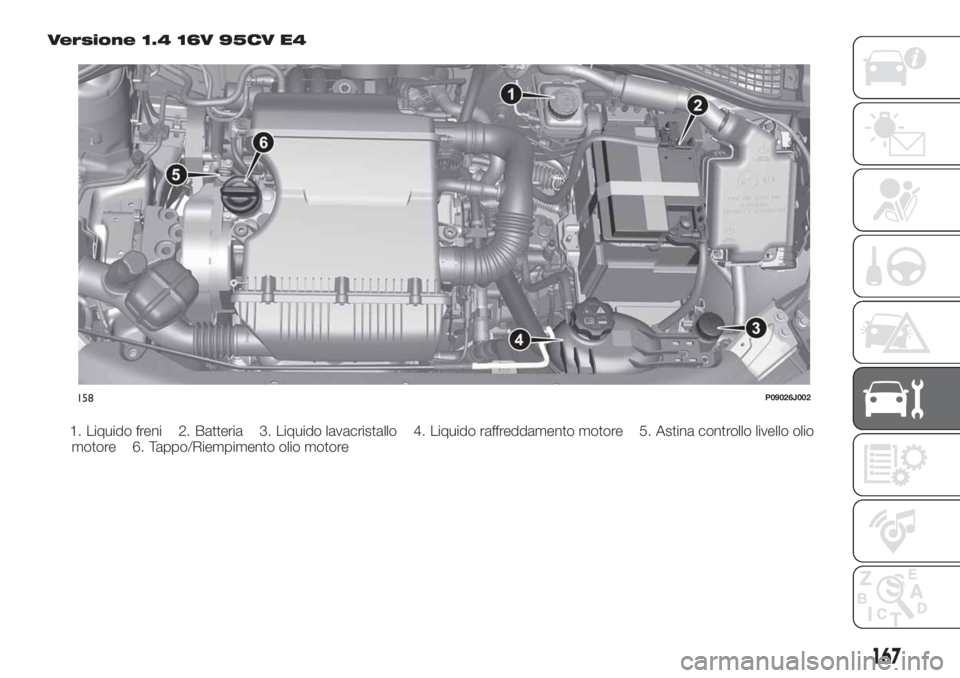

Versione 1.4 16V 95CV E4
1. Liquido freni 2. Batteria 3. Liquido lavacristallo 4. Liquido raffreddamento motore 5. Astina controllo livello olio
motore 6. Tappo/Riempimento olio motore
158P09026J002
167

Versione 1.4 T-Jet 120CV GPL E6(per versioni/mercati dove previsto)
1. Liquido freni 2. Batteria 3. Liquido lavacristallo 4. Liquido raffreddamento motore 5. Astina controllo livello olio
motore 6. Tappo/Riempimento olio motore
159PGL000021
168
MANUTENZIONE E CURA

Versione 1.6 E.Torq E6
1. Liquido freni 2. Batteria 3. Liquido lavacristallo 4. Liquido raffreddamento motore 5. Astina controllo livello olio
motore 6. Tappo/Riempimento olio motore
16009026J0004EM
169

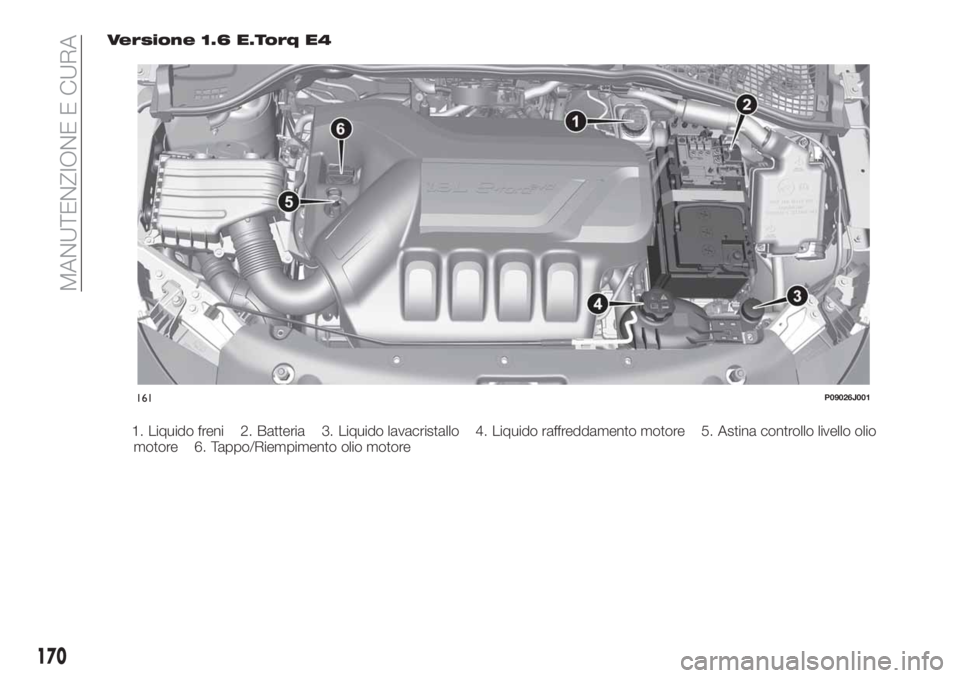

Versione 1.6 E.Torq E4
1. Liquido freni 2. Batteria 3. Liquido lavacristallo 4. Liquido raffreddamento motore 5. Astina controllo livello olio
motore 6. Tappo/Riempimento olio motore
161P09026J001
170
MANUTENZIONE E CURA

Versione 1.6 16V Multijet
1. Liquido freni 2. Batteria 3. Liquido lavacristallo 4. Liquido raffreddamento motore 5. Astina controllo livello olio
motore 6. Tappo/Riempimento olio motore
16209026J0003EM
171

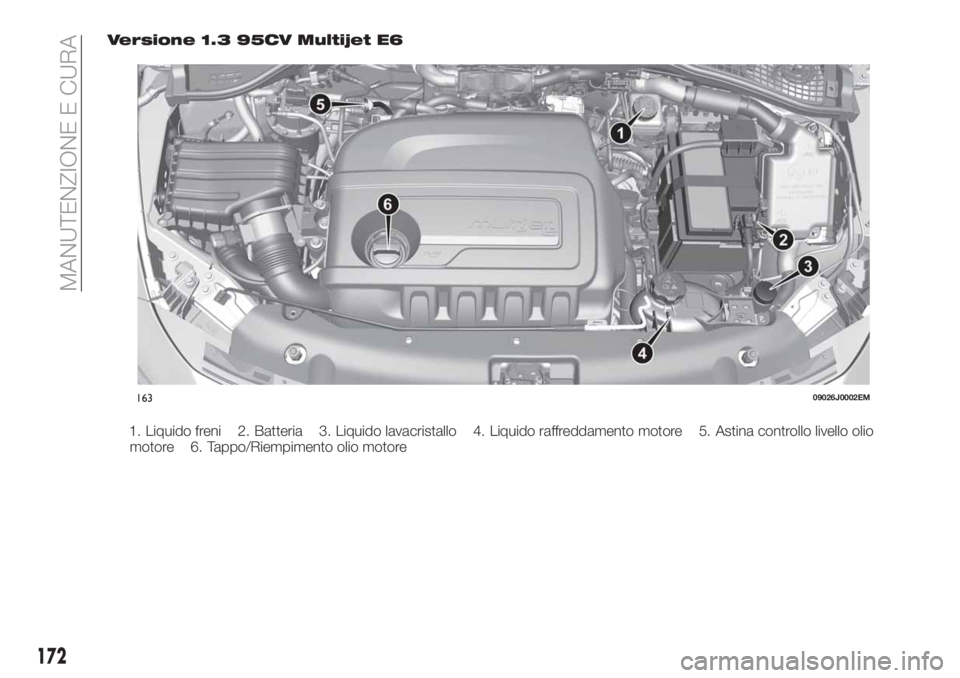

Versione 1.3 95CV Multijet E6
1. Liquido freni 2. Batteria 3. Liquido lavacristallo 4. Liquido raffreddamento motore 5. Astina controllo livello olio
motore 6. Tappo/Riempimento olio motore
16309026J0002EM
172
MANUTENZIONE E CURA

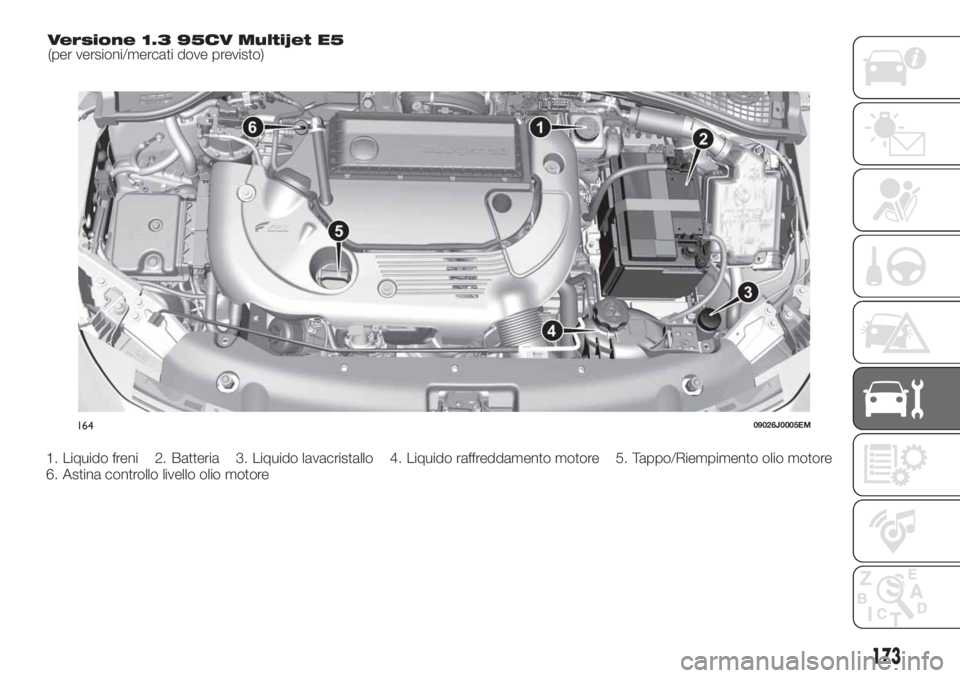

Versione 1.3 95CV Multijet E5(per versioni/mercati dove previsto)
1. Liquido freni 2. Batteria 3. Liquido lavacristallo 4. Liquido raffreddamento motore 5. Tappo/Riempimento olio motore
6. Astina controllo livello olio motore
16409026J0005EM
173

OLIO MOTORE
153)
59)
Il controllo dell'olio deve essere
effettuato con vettura in piano, alcuni
minuti (circa 5) dopo l'arresto del
motore.
Verificare che il livello dell’olio sia
compreso tra i livelli MIN e MAX
presenti sull’astina di controllo.
Se il livello dell’olio è vicino o sotto il
riferimento MIN, aggiungere olio
attraverso il bocchettone di
riempimento fino a raggiungere il
riferimento MAX.
Sfilare l'asta di controllo livello olio
motore, pulirla con un panno che non
lasci tracce, ed inserirla nuovamente.Sfilare una seconda volta e verificare
che il livello olio motore sia compreso
fra i riferimenti MIN e MAX ricavati
sull'asta stessa.
Consumo olio motore
60)
2)
Indicativamente il consumo massimo di
olio motore è di 400 grammi ogni
1000 km. Nel primo periodo d’uso della
vettura il motore è in fase di
assestamento, pertanto i consumi di
olio motore possono essere considerati
stabilizzati solo dopo aver percorso i
primi 5000 ÷ 6000 km.
AVVERTENZA Dopo aver aggiunto o
sostituito l'olio, prima di verificarne il
livello, fare girare il motore per alcuni
secondi ed attende qualche minuto
dopo l'arresto.
LIQUIDO
RAFFREDDAMENTO
MOTORE
61)
154)
Se il livello è insufficiente svitare il tappo
della vaschetta 4 e versare il liquido
descritto nel capitolo "Dati tecnici".
LIQUIDO LAVACRISTALLO
155) 156)
Se il livello è insufficiente sollevare il
tappo 3 della vaschetta e versare il
liquido descritto nel capitolo "Dati
tecnici".
LIQUIDO FRENI
62)
157) 158)
Controllare che il liquido sia al livello
massimo.
Se il livello del liquido nel serbatoio è
insufficiente svitare il tappo 1 della
vaschetta e versare il liquido descritto
nel capitolo "Dati tecnici".
AVVERTENZA Pulire accuratamente il
tappo del serbatoio e la superficie
circostante. All'apertura del tappo
prestare la massima attenzione affinché
eventuali impurità non entrino nel
serbatoio.
Per il rabbocco utilizzare, sempre, un
imbuto con filtro integrato a maglia
minore o uguale a 0,12 mm.
AVVERTENZA Il liquido freni assorbe
l'umidità pertanto, se la vettura viene
utilizzata prevalentemente in zone ad
alta percentuale di umidità atmosferica,
il liquido deve essere sostituito più
spesso di quanto indicato sul "Piano di
Manutenzione Programmata".
165P2000167
174
