OLIO SISTEMA DI
ATTUAZIONE CAMBIO
AUTOMATICO
(ove presente)
3)
Per il controllo del livello dell’olio
comando cambio rivolgersi
esclusivamente alla Rete Assistenziale
Fiat.
BATTERIA
159) 160) 161)
63)
4)
La batteria non richiede rabbocchi
dell'elettrolito con acqua distillata.
Un controllo periodico, eseguito dalla
Rete Assistenziale Fiat, è comunque
necessario per verificarne l'efficienza.
Sostituzione della batteria
In caso di necessità, sostituire la
batteria con un'altra originale avente le
stesse caratteristiche. Per la
manutenzione della batteria, attenersi
alle indicazioni fornite dal Costruttore
della batteria stessa.
CONSIGLI UTILI PER
PROLUNGARE LA
DURATA DELLA BATTERIA
Consigli utili per prolungare della
batteria
Per evitare di scaricare rapidamente la
batteria e per preservarne la funzionalità
nel tempo, seguire scrupolosamente le
seguenti indicazioni:
parcheggiando la vettura, assicurarsi
che porte, cofani e sportelli siano ben
chiusi per evitare che rimangano
accese, all’interno dell’abitacolo, delle
plafoniere;
spegnere le luci delle plafoniere
interne: in ogni caso la vettura é
provvista di un sistema di spegnimento
automatico delle luci interne;
a motore arrestato, non tenere
dispositivi accesi per lungo tempo (ad
es. autoradio, luci di emergenza, ecc.);
prima di qualsiasi intervento
sull’impianto elettrico staccare il cavo
del polo negativo della batteria.
Se, dopo l'acquisto della vettura, si
desidera installare accessori elettrici
che necessitano di alimentazione
elettrica permanente (ad es. allarme,
ecc.) oppure accessori gravanti sul
bilancio elettrico, rivolgersi alla Rete
Assistenziale Fiat il cui personale
qualificato ne valuterà l'assorbimento
elettrico complessivo.
64)
AVVERTENZA A seguito di uno stacco
batteria lo sterzo necessita di
un’inizializzazione, che viene indicata
con l’accensione della spia
sul
quadro strumenti (o simbolo sul
display). Per eseguire questa procedura
è sufficiente girare il volante da una
estremità all’altra oppure
semplicemente proseguire in direzione
rettilinea per un centinaio di metri.
AVVERTENZA La batteria mantenuta
per lungo tempo in stato di carica
inferiore al 50% si danneggia per
solfatazione, riducendo la capacità e
l’attitudine all’avviamento. Inoltre risulta
maggiormente soggetta alla possibilità
di congelamento (può già verificarsi a
–10°C). In caso di sosta prolungata,
fare riferimento al paragrafo “Lunga
inattività della vettura” nel capitolo
“Avviamento e guida”.
ATTENZIONE
151)Non fumare mai durante qualsiasi
intervento nel vano motore: potrebbero
essere presenti gas e vapori infiammabili,
con rischio di incendio.
175

152)Con motore caldo, operare con molta
cautela all'interno del vano motore:
pericolo di ustioni. Non avvicinarsi troppo
alla ventola di raffreddamento del radiatore:
l'elettroventilatore può mettersi in
movimento, pericolo di lesioni. Attenzione a
sciarpe, cravatte e capi di abbigliamento
non aderenti: potrebbero essere trascinati
dagli organi in movimento.
153)In caso di rabbocco livello olio
motore, attendere che il motore si raffreddi
prima di agire sul tappo di riempimento, in
particolar modo per vetture dotate di tappo
in alluminio (ove presente). ATTENZIONE:
pericolo di ustioni!
154)L'impianto di raffreddamento è
pressurizzato. Sostituire eventualmente il
tappo solo con un altro originale, o
l'efficienza dell'impianto potrebbe essere
compromessa. Con motore caldo, non
togliere il tappo della vaschetta: pericolo di
ustioni.
155)Non viaggiare con il serbatoio del
lavacristallo vuoto: l'azione del lavacristallo
è fondamentale per migliorare la visibilità. Il
funzionamento ripetuto dell'impianto in
assenza di liquido potrebbe danneggiare o
deteriorare rapidamente alcune parti
dell'impianto.
156)Alcuni additivi commerciali del liquido
lavacristallo sono infiammabili: il vano
motore contiene parti calde che al contatto
potrebbero innescare un incendio.
157)Il liquido freni è velenoso ed altamente
corrosivo. In caso di contatto accidentale
lavare immediatamente le parti interessate
con acqua e sapone neutro, quindi
effettuare abbondanti risciacqui. In caso di
ingestione rivolgersi immediatamente ad un
medico.158)Il simbolo, presente sul
contenitore, identifica i liquidi freno di tipo
sintetico, distinguendoli da quelli di tipo
minerale. Usare liquidi di tipo minerale
danneggia irrimediabilmente le speciali
guarnizioni in gomma dell'impianto di
frenatura.
159)Il liquido contenuto nella batteria è
velenoso e corrosivo. Evitare il contatto con
la pelle o gli occhi. Non avvicinarsi alla
batteria con fiamme libere o possibili fonti
di scintille: pericolo di esplosione ed
incendio.
160)Il funzionamento con il livello del
liquido troppo basso danneggia
irreparabilmente la batteria e può giungere
a provocarne l'esplosione.
161)Quando si deve operare sulla batteria
o nelle vicinanze, proteggere sempre gli
occhi con appositi occhiali.
AVVERTENZA
58)Attenzione, durante i rabbocchi, a non
confondere i vari tipi di liquidi: sono tutti
incompatibili fra di loro! Un rabbocco con
liquido inadatto potrebbe danneggiare
gravemente la vettura.
59)Il livello dell'olio non deve mai superare
il riferimento MAX.
60)Non aggiungere olio con caratteristiche
diverse da quelle dell'olio già presente nel
motore.61)L'impianto di raffreddamento motore
utilizza fluido protettivo anticongelante
PARAFLU
UP. Per eventuali rabbocchi
utilizzare fluido dello stesso tipo contenuto
nell'impianto di raffreddamento. Il fluido
PARAFLU
UPnon può essere miscelato con
qualsiasi altro tipo di fluido. Se si dovesse
verificare questa condizione, evitare
assolutamente di avviare il motore e
rivolgersi alla Rete Assistenziale Fiat.
62)Evitare che il liquido freni, altamente
corrosivo, vada a contatto con le parti
verniciate. Se dovesse succedere lavare
immediatamente con acqua.
63)Se la vettura deve restare ferma per
lungo tempo in condizioni di freddo intenso,
smontare la batteria e trasportarla in luogo
riscaldato per evitarne il congelamento.
64)Un montaggio scorretto di accessori
elettrici ed elettronici può causare gravi
danni alla vettura. Se dopo l'acquisto della
vettura si desidera installare degli accessori
(ad es. antifurto, radiotelefono, ecc...),
rivolgersi alla Rete Assistenziale Fiat, che
sapranno suggerire i dispositivi più idonei e
soprattutto consigliare sulla necessità di
utilizzare una batteria con capacità
maggiorata.
AVVERTENZA
2)L'olio motore esausto e il filtro dell'olio
sostituito contengono sostanze pericolose
per l'ambiente. Per la sostituzione dell'olio e
dei filtri si consiglia di rivolgersi alla Rete
Assistenziale Fiat.
176
MANUTENZIONE E CURA

3)L'olio esausto del cambio contiene
sostanze pericolose per l'ambiente. Per la
sostituzione dell'olio si consiglia di rivolgersi
alla Rete Assistenziale Fiat.
4)Le batterie contengono sostanze molto
pericolose per l'ambiente. Per la
sostituzione della batteria rivolgersi alla
Rete Assistenziale Fiat.RICARICA DELLA
BATTERIA
AVVERTENZE
AVVERTENZA La descrizione della
procedura di ricarica della batteria è
riportata unicamente a titolo
informativo. Per l'esecuzione di tale
operazione rivolgersi alla Rete
Assistenziale Fiat.
AVVERTENZA Prima di procedere allo
stacco dell'alimentazione elettrica alla
batteria, attendere almeno un minuto
dal posizionamento del dispositivo di
avviamento su STOP e dalla chiusura
della porta lato guida. Al successivo
riattacco dell'alimentazione elettrica alla
batteria, sincerarsi che il dispositivo di
avviamento sia su STOP e che la porta
lato guida sia chiusa.
AVVERTENZA Si consiglia una ricarica
lenta a basso amperaggio per la durata
di circa 24 ore. Una carica per lungo
tempo potrebbe danneggiare la
batteria.AVVERTENZA È essenziale che i cavi
dell'impianto elettrico siano ricollegati
correttamente alla batteria, ossia il cavo
positivo (+) al morsetto positivo e il cavo
negativo (–) al morsetto negativo. I
morsetti della batteria sono
contrassegnati con i simboli di morsetto
positivo (+) e morsetto negativo (–) e
sono indicati sul coperchio della
batteria. I morsetti dei cavi devono
inoltre essere privi di corrosione e fissati
saldamente ai morsetti. Se si utilizza un
caricabatterie di tipo "rapido" con
batteria montata sulla vettura, prima di
collegare il caricabatterie scollegare
entrambi i cavi della batteria della
vettura. Non utilizzare il caricabatteria di
tipo "rapido" per fornire la tensione di
avviamento.
VERSIONI SENZA
SISTEMA START&STOP
Per effettuare la ricarica, procedere
come segue:
scollegare il morsetto dal polo
negativo della batteria;
collegare ai poli della batteria i cavi
dell'apparecchio di ricarica, rispettando
le polarità;
accendere l'apparecchio di ricarica;
terminata la ricarica, spegnere
l'apparecchio prima di scollegarlo dalla
batteria;
ricollegare il morsetto al polo
negativo della batteria.
177

VERSIONI CON SISTEMA
START&STOP
(ove presente)
Per effettuare la ricarica, procedere
come segue:
disconnettere il connettore 1
fig. 166 (tramite azione sul pulsante 2)
dal sensore 3 di monitoraggio dello
stato batteria installato sul polo
negativo (–) 4 della batteria stessa;
collegare il cavo positivo (+)
dell’apparecchio di ricarica al polo
positivo di batteria 5 ed il cavo negativo
(–) al morsetto del sensore 4 come da
figura;
accendere l’apparecchio di ricarica.
Terminata la ricarica, spegnere
l’apparecchio;
dopo aver scollegato l’apparecchio
di ricarica, ricollegare il connettore 1 al
sensore 3 come da figura.
PROCEDURE DI
MANUTENZIONE
65) 66) 67)
Le pagine seguenti contengono le
norme sulla manutenzionenecessaria
prevista dal personale tecnico che ha
progettato la vettura.
Oltre a queste indicazioni di
manutenzione specificate nella
manutenzione programmata ordinaria,
sono presenti altri componenti che
potrebbero richiedere interventi o
sostituzioni durante il ciclo vita della
vettura.
OLIO MOTORE
Controllo del livello dell'olio motore
68)
Per garantire una corretta lubrificazione
del motore è indispensabile che l'olio
sia sempre mantenuto al livello
prescritto (vedere paragrafo "Vano
motore" in questo capitolo).
FILTRO DELL'OLIO
MOTORE
Sostituzione del filtro dell'olio
motore
Il filtro dell'olio motore deve essere
sostituito ad ogni sostituzione dell'olio
motore.Per la sostituzione è consigliabile
utilizzare un ricambio originale,
progettato appositamente per questa
vettura.
FILTRO DELL'ARIA
162)
Sostituzione del filtro dell'aria
Vedere quanto riportato nel "Piano di
manutenzione programmata" per
conoscere i corretti intervalli di
manutenzione.
Per la sostituzione è consigliabile
utilizzare un ricambio originale,
progettato appositamente per questa
vettura.
MANUTENZIONE
IMPIANTO ARIA
CONDIZIONATA
69) 70)
Per garantire le migliori prestazioni
possibili, l'impianto di aria condizionata
deve essere controllato e sottoposto a
manutenzione presso la Rete
Assistenziale Fiat all'inizio della stagione
estiva.
16609036J0001EM
178
MANUTENZIONE E CURA

CRISTALLI
Per il lunotto termico riscaldato fare
attenzione, nel caso sia inserita la
funzione di sbrinamento, alla
temperatura del cristallo durante le
operazioni di pulizia e nel caso in cui i
bambini possano venire a contatto con
la superficie riscaldata. Il cristallo
potrebbe essere caldo.
Non usare mai un detergente di tipo
abrasivo per pulire la superficie dei
cristalli.
Non usare raschietti o strumenti
appuntiti che possano graffiare i cristalli.
Per la pulizia dello specchietto
retrovisore spruzzare il prodotto
detergente sul panno che si intende
utilizzare per la pulizia. Non spruzzare il
detergente direttamente sul cristallo.
Eventuali etichette potrebbero essere
rimosse dopo aver effettuato la pulizia
del cristallo con acqua calda.
TERGICRISTALLO
Sostituzione spazzole tergicristallo
Procedere come segue:
sollevare il braccio del tergicristallo,
premere il pulsante 1 fig. 167 della
molla di aggancio ed estrarre la
spazzola dal braccio;
montare la nuova spazzola,
inserendo la linguetta nell'apposita sede
del braccio ed assicurandosi che sia
bloccata;
abbassare il braccio del tergicristallo
sul parabrezza.
AVVERTENZA Non azionare il
tergicristallo con le spazzole sollevate
dal parabrezza.
Lavacristallo
I getti del lavacristallo sono fissi fig. 168.
Se non esce alcun getto, verificare
innanzitutto che sia presente il liquido
nella vaschetta del lavacristallo (vedere
paragrafo "Vano motore" in questo
capitolo). In ogni caso, utilizzare solo il
liquido prescritto; non usare solo
acqua.Controllare successivamente che i fori
d'uscita non siano otturati,
eventualmente pulirli utilizzando uno
spillo.
IMPIANTO DI SCARICO
163) 164)
71)
Un'adeguata manutenzione
dell'impianto di scarico del motore
costituisce la miglior protezione contro
infiltrazioni di monossido di carbonio
nell'abitacolo.
16709046J0002EM16809046J0003EM
179

CAMBIO AUTOMATICO(ove presente)
72)
Utilizzare unicamente un olio cambio
avente le stesse caratteristiche di quelle
riportate nella tabella "Fluidi e
lubrificanti" (vedere capitolo "Dati
tecnici").
Additivi speciali
Non aggiungere alcun tipo di additivi
all'olio del cambio automatico. L'olio
per il cambio automatico è infatti un
prodotto studiato appositamente per
questa vettura e le sue prestazioni
possono essere pregiudicate
dall'aggiunta di ulteriori additivi.
Evitare l'uso di sigillanti per cambi in
quanto potrebbero compromettere
l'efficacia delle guarnizioni del cambio
automatico.
AVVERTENZA Non utilizzare sostanze
chimiche per lavare il cambio, poiché
potrebbero danneggiarne i componenti.
Frequenza dei cambi dell'olio
Nelle normali condizioni di
funzionamento della vettura non è
necessario sostituire l'olio del cambio.
Se si notano delle perdite d'olio oppure
si rilevano anomalie nel funzionamento
del cambio, farne eseguire
immediatamente il controllo presso la
Rete Assistenziale Fiat.
AVVERTENZA Guidare la vettura con
un livello d'olio insufficiente può
provocare seri danni al cambio.
ATTENZIONE
162)Il sistema di immissione dell'aria (filtro
aria, tubazioni in gomma, ecc.) può
svolgere una funzione di protezione in caso
di ritorni di fiamma del motore. NON
RIMUOVERE tale sistema se non per poter
procedere ad interventi di riparazione o di
manutenzione. Prima di avviare il motore
assicurarsi che il sistema non sia smontato:
la mancata osservanza di questa
precauzione può causare gravi lesioni.
163)Le emissioni dello scarico sono molto
pericolose e possono essere letali.
Contengono infatti monossido di carbonio,
un gas incolore e inodore che, se inalato,
può causare svenimenti ed avvelenamenti.
164)L'impianto di scarico può raggiungere
elevate temperature e può provocare un
incendio qualora si parcheggi la vettura su
materiale infiammabile. Anche erba o foglie
secche possono incendiarsi se vengono a
contatto con l'impianto di scarico. Evitare
di parcheggiare la vettura o di utilizzarla
dove l'impianto di scarico possa venire a
contatto con materiale infiammabile.
AVVERTENZA
65)È consigliabile affidare la manutenzione
della vettura alla Rete Assistenziale Fiat. Per
effettuare da soli le normali operazioni
periodiche e i piccoli interventi di
manutenzione sulla vettura, si consiglia
comunque di utilizzare attrezzatura
adeguata, parti di ricambio originali e i
liquidi necessari. Non effettuare alcun tipo
di intervento se non si dispone della
necessaria esperienza.
66)L'errata manutenzione della vettura o la
mancata esecuzione di interventi e
riparazioni (quando necessari) possono
comportare riparazioni più costose, danni
ad altri componenti oppure un impatto
negativo sulle prestazioni della vettura. Far
esaminare immediatamente eventuali
anomalie di funzionamento dalla Rete
Assistenziale Fiat.
67)La vettura è equipaggiata con liquidi
ottimizzati per proteggerne prestazioni,
durata e prolungarne gli intervalli di
manutenzione. Non utilizzare sostanze
chimiche per lavare questi componenti
poiché possono danneggiare il motore, il
cambio oppure l'impianto di
climatizzazione. Tali danni non sono coperti
dalla garanzia della vettura. Se occorre
eseguire un lavaggio a causa del
malfunzionamento di un componente,
utilizzare esclusivamente il liquido specifico
per tale procedura.
68)Una quantità eccessiva od insufficiente
di olio all'interno del basamento è
estremamente dannosa per il motore.
Prestare attenzione a mantenerne un livello
adeguato.
180
MANUTENZIONE E CURA

69)Richiedere l'utilizzo esclusivo di
refrigeranti e lubrificanti per compressore
approvati ed adatti allo specifico impianto
di aria condizionata della vettura. Alcuni
refrigeranti non approvati sono infiammabili
e potrebbero esplodere, con il rischio di
lesioni. L'uso di refrigeranti o lubrificanti non
approvati può inoltre compromettere
l'efficienza dell'impianto, rendendo
necessarie costose riparazioni.
70)L'impianto dell'aria condizionata
contiene refrigerante ad alta pressione: per
evitare danni a persone o all'impianto
l'eventuale aggiunta di refrigerante o
qualsiasi riparazione che richieda lo
scollegamento delle tubazioni deve essere
effettuata dalla Rete Assistenziale Fiat.
71)Le vetture dotate di convertitore
catalitico devono essere alimentate
esclusivamente con benzina senza piombo.
Una benzina contenente piombo
danneggerebbe irrimediabilmente il
catalizzatore e ne annullerebbe la funzione
di riduzione delle emissioni inquinanti,
compromettendo gravemente le prestazioni
del motore, danneggiandolo in modo
irreparabile. Se il motore non funziona
correttamente, in modo particolare in caso
di accensione irregolare o di un calo delle
prestazioni, rivolgersi immediatamente alla
Rete Assistenziale Fiat. Il funzionamento
prolungato ed anomalo del motore può
causare il surriscaldamento del
catalizzatore e, di conseguenza, il possibile
danneggiamento dello stesso e della
vettura.
72)L'uso di olio del cambio diverso da
quello prescritto potrebbe compromettere
la qualità dei cambi di marcia e/o provocare

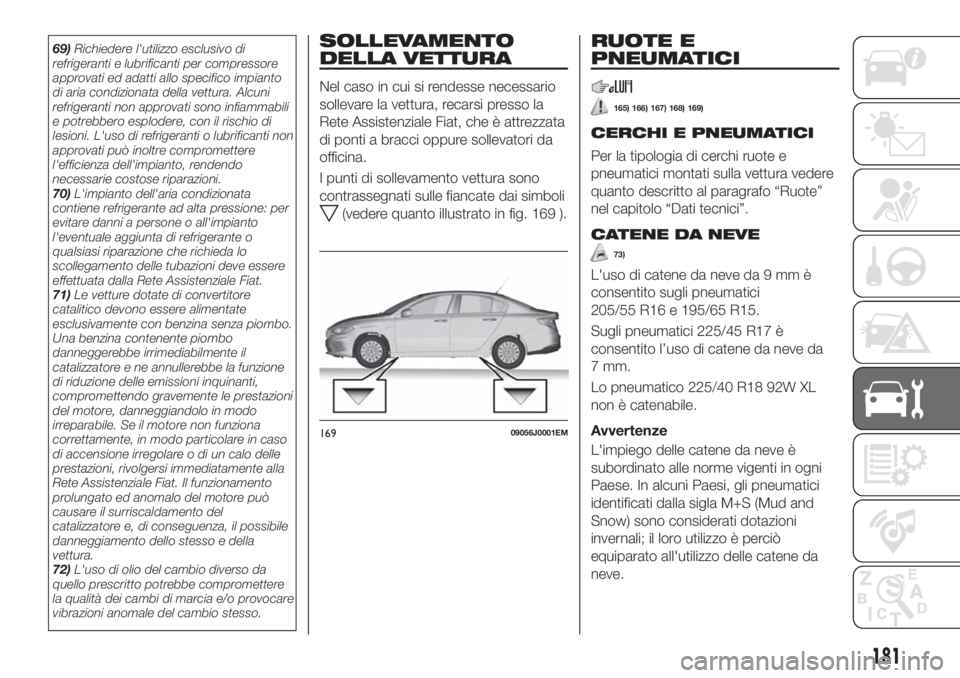

vibrazioni anomale del cambio stesso.SOLLEVAMENTO
DELLA VETTURA
Nel caso in cui si rendesse necessario
sollevare la vettura, recarsi presso la
Rete Assistenziale Fiat, che è attrezzata
di ponti a bracci oppure sollevatori da
officina.
I punti di sollevamento vettura sono
contrassegnati sulle fiancate dai simboli
(vedere quanto illustrato in fig. 169 ).
RUOTE E
PNEUMATICI
165) 166) 167) 168) 169)
CERCHI E PNEUMATICI
Per la tipologia di cerchi ruote e
pneumatici montati sulla vettura vedere
quanto descritto al paragrafo “Ruote”
nel capitolo “Dati tecnici”.
CATENE DA NEVE
73)
L'uso di catene da neve da 9 mm è
consentito sugli pneumatici
205/55 R16 e 195/65 R15.
Sugli pneumatici 225/45 R17 è
consentito l’uso di catene da neve da
7 mm.
Lo pneumatico 225/40 R18 92W XL
non è catenabile.
Avvertenze
L'impiego delle catene da neve è
subordinato alle norme vigenti in ogni
Paese. In alcuni Paesi, gli pneumatici
identificati dalla sigla M+S (Mud and
Snow) sono considerati dotazioni
invernali; il loro utilizzo è perciò
equiparato all'utilizzo delle catene da
neve.
16909056J0001EM
181

Le catene da neve devono essere
applicate solo sugli pneumatici delle
ruote anteriori.
Controllare la tensione delle catene da
neve dopo aver percorso alcune decine
di metri.
AVVERTENZA L'uso di catene da neve
con pneumatici di dimensioni non
originali può danneggiare la vettura.
AVVERTENZA L'uso di pneumatici di
misura o tipologia diverse (M+S, da
neve, ecc...) tra asse anteriore e
posteriore può compromettere la
guidabilità della vettura, con il rischio di
perdita di controllo e di incidenti.
CONSIGLI SULLA
ROTAZIONE DEGLI
PNEUMATICI
Gli pneumatici anteriori e posteriori
sono soggetti a differenti carichi e
sollecitazioni dovuti a sterzate, manovre
e frenate. Per questo sono soggetti a
un'usura non uniforme.
Per ovviare a ciò è possibile eseguire la
rotazione degli pneumatici al momento
opportuno. Con rotazione degli
pneumatici si intende lo spostamento
delle ruote a differente posizione,
rispetto alla vettura. La singola ruota
verrà quindi posta a lavorare su un
differente asse della vettura.La rotazione degli pneumatici
contribuisce a mantenere inalterate le
capacità di aderenza e di trazione su
strade bagnate, fangose od innevate,
assicurando una ottimale manovrabilità
della vettura.
In caso di usura anomala degli
pneumatici, individuarne la causa e
correggerla appena possibile,
rivolgendosi alla Rete Assistenziale Fiat.
ATTENZIONE
165)La tenuta di strada della vettura
dipende anche dalla corretta pressione di
gonfiaggio degli pneumatici.
166)Una pressione troppo bassa provoca
il surriscaldamento dello pneumatico con
possibilità di gravi danni allo stesso.
167)In presenza di pneumatici
"unidirezionali", non effettuare lo scambio in
croce degli pneumatici, spostandoli dal lato
destro della vettura a quello sinistro e
viceversa. In presenza di tale tipologia di
pneumatici, è possibile unicamente
spostare le ruote dall'asse anteriore a
quello posteriore e viceversa,
mantenendole sullo stesso lato della
vettura.
168)Non effettuare trattamenti di
riverniciatura dei cerchi in lega che
richiedano l'utilizzo di temperature superiori
a 150°C. Le caratteristiche meccaniche
delle ruote potrebbero essere
compromesse.169)Viaggiare con pneumatici
parzialmente oppure completamente sgonfi
può causare problemi di sicurezza e
danneggiare in modo irrimediabile lo
pneumatico interessato.
AVVERTENZA
73)Con le catene montate, mantenere una
velocità moderata; non superare la velocità
di 50 km/h. Evitare le buche, non salire sui
gradini o marciapiedi e non percorrere
lunghi tratti su strade non innevate, per non
danneggiare la vettura ed il manto stradale.
182
MANUTENZIONE E CURA
