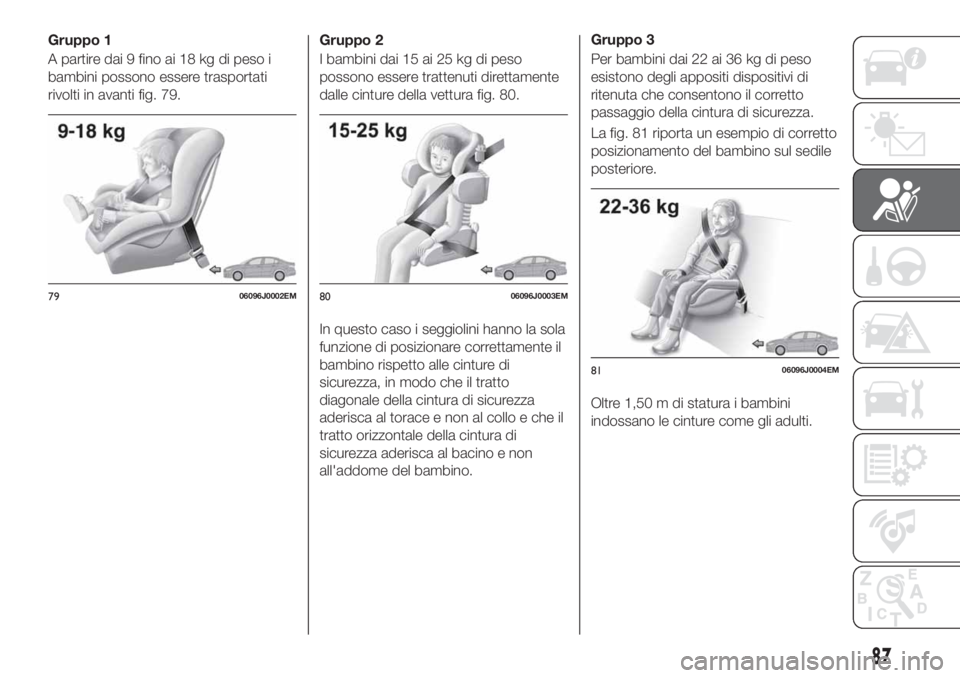

Gruppo 1
A partire dai 9 fino ai 18 kg di peso i
bambini possono essere trasportati
rivolti in avanti fig. 79.Gruppo 2
I bambini dai 15 ai 25 kg di peso
possono essere trattenuti direttamente
dalle cinture della vettura fig. 80.
In questo caso i seggiolini hanno la sola
funzione di posizionare correttamente il
bambino rispetto alle cinture di
sicurezza, in modo che il tratto
diagonale della cintura di sicurezza
aderisca al torace e non al collo e che il
tratto orizzontale della cintura di
sicurezza aderisca al bacino e non
all'addome del bambino.Gruppo 3
Per bambini dai 22 ai 36 kg di peso
esistono degli appositi dispositivi di
ritenuta che consentono il corretto
passaggio della cintura di sicurezza.
La fig. 81 riporta un esempio di corretto
posizionamento del bambino sul sedile
posteriore.
Oltre 1,50 m di statura i bambini
indossano le cinture come gli adulti.
7906096J0002EM8006096J0003EM
8106096J0004EM
87

IDONEITÀ DEI SEDILI PASSEGGERO PER L’UTILIZZO DEI SEGGIOLINI UNIVERSALI
La vettura è conforme alla Direttiva Europea 2000/3/CE che regolamenta la montabilità dei seggiolini bambini sui vari posti della
vettura secondo la tabella seguente:
Posizionamento seggiolino Universale
Gruppo Fasce di pesoPasseggero anteriore
(*)Passeggero
posteriore centralePasseggeri
posteriori laterali
Air bag attivo Air bag disattivo
Gruppo 0 fino a 13 kg X U X U
Gruppo 0+ fino a 13 kg X U X U
Gruppo 1 9-18 kg X U X U
Gruppo 2 15-25 kg U U X U
Gruppo 3 22-36 kg U U X U
(*) IMPORTANTE: NON installare MAI seggiolini orientati nel verso contrario alla marcia sul sedile anteriore in presenza di air bag attivo. Qualora si volesse installare
un seggiolino nel verso contrario alla marcia sul sedile anteriore, disattivare il relativo air bag (vedere quanto descritto nel paragrafo “Sistemadi protezione
supplementare (SRS) - Air bag”)
X = Posto a sedere non adatto per bambini di questa categoria di peso.
U = Idoneo per i sistemi di ritenuta della categoria "Universale" secondo il Regolamento Europeo CEE-R44 per i "Gruppi"
indicati.
88
SICUREZZA

INSTALLAZIONE DI UN
SEGGIOLINO ISOFIX
86) 87) 87) 88)
I posti posteriori esterni della vettura
sono dotati di ancoraggi ISOFIX per il
montaggio di un seggiolino in modo
rapido, semplice e sicuro. Il sistema
ISOFIX permette di montare sistemi di
ritenuta bambini ISOFIX, senza utilizzare
le cinture di sicurezza della vettura, ma
vincolando direttamente il seggiolino a
tre ancoraggi presenti sulla vettura.
È possibile effettuare la montabilità
mista di seggiolini tradizionali ed ISOFIX
su posti diversi della stessa vettura.
Per installare un seggiolino ISOFIX,
agganciarlo ai due ancoraggi metallici 1
fig. 82 ubicati sul retro del cuscino del
sedile posteriore, nel punto di incontro
con lo schienale, quindi fissare
l'aggancio superiore del seggiolino
all'apposito ancoraggio 2
fig. 83 ubicato dietro l'appoggiatesta
del sedile.
A titolo indicativo in fig. 85 è
rappresentato un esempio di seggiolino
ISOFIX Universale che copre il gruppo
di peso 1.
AVVERTENZA La fig. 85 è solamente
indicativa per il montaggio. Montare il
seggiolino secondo le istruzioni
obbligatoriamente allegate allo stesso.NOTA Quando si usa un seggiolino
ISOFIX Universale, è possibile usare
solo seggiolini omologati ECE R44
"ISOFIX Universal” (R44/03 o
aggiornamenti successivi) (vedere
fig. 84 ).
8206096J0008EM
8306096J0006EM
84F1B0117C
8506096J0007EM
89

IDONEITÀ DEI SEDILI PASSEGGERO PER L'UTILIZZO DEI SEGGIOLINI ISOFIX
POSIZIONI ISOFIX SU VETTURA
Categorie di pesoCategoria
dimensioniDispositivoPasseggero
anteriorePasseggeri
posteriori lateraliPasseggero
posteriore
centrale
Gruppo 0 (fino a 10 kg) E ISO/R1XILX
Gruppo 0+ (fino a
13 kg)E ISO/R1
XILX
D ISO/R2XILX
C ISO/R3X IL (*) X
Gruppo 1 (da 9 fino a
18 kg)D ISO/R2
XILX
C ISO/R3X IL (*) X
B ISO/F2XIUF-ILX
B1 ISO/F2XXIUF-ILX
A ISO/F3XIUF-ILX
X Posizione ISOFIX non adatta ai sistemi di protezione per bambini ISOFIX per questa categoria di peso e/o di dimensioni.
IL Adatto per sistemi di ritenuta bambini ISOFIX delle categorie "Specifica del veicolo", "Limitata" o "Semi-universale", omologati per questa specifica vettura.
IL (*) È possibile montare il seggiolino ISOFIX agendo sulle regolazioni del sedile anteriore.
IUF Adatto per sistemi di ritenuta per bambini ISOFIX della categoria universale rivolti in avanti ed omologati per l'utilizzo nel gruppo di peso.
NOTA Gli altri gruppi di peso sono coperti da specifici seggiolini ISOFIX, che possono essere utilizzati solo se appositamente
sperimentati per questa vettura (vedere la lista di vetture allegata al seggiolino).
90
SICUREZZA

IDONEITÀ DEI SEDILI
PASSEGGERO PER L'
UTILIZZO DEI
SEGGIOLINI i-Size
I posti posteriori esterni della vettura
sono omologati per ospitare i seggiolini
i-Size di ultima generazione.
Questi seggiolini, costruiti ed omologati
secondo il regolamento i-Size (ECE
R129), assicurano maggiori condizioni
di sicurezza per il trasporto di bambini
in auto:
obbligo di trasporto del bambino
rivolto contro marcia fino a 15 mesi di
età;
aumento della protezione offerta dal
seggiolino in caso di urti laterali;
incoraggiamento all'utilizzo del
sistema ISOFIX per evitare difetti di
installazione del seggiolino;
maggiore efficacia nella scelta del
seggiolino, non più in base al peso, ma
in base all'altezza del bambino;
migliore compatibilità tra i sedili della
vettura e i seggiolini: i seggiolini i-Size
possono essere considerati come dei
"Super ISOFIX", nel senso che possono
essere installati perfettamente nei posti
omologati i-Size, ma possono essere
anche installati nelle posizioni
omologate ISOFIX (ECE R44).
NOTA I posti della vettura, omologati
i-Size sono evidenziati dal simbolo
riportato in fig. 86.
86F1B0124C
91

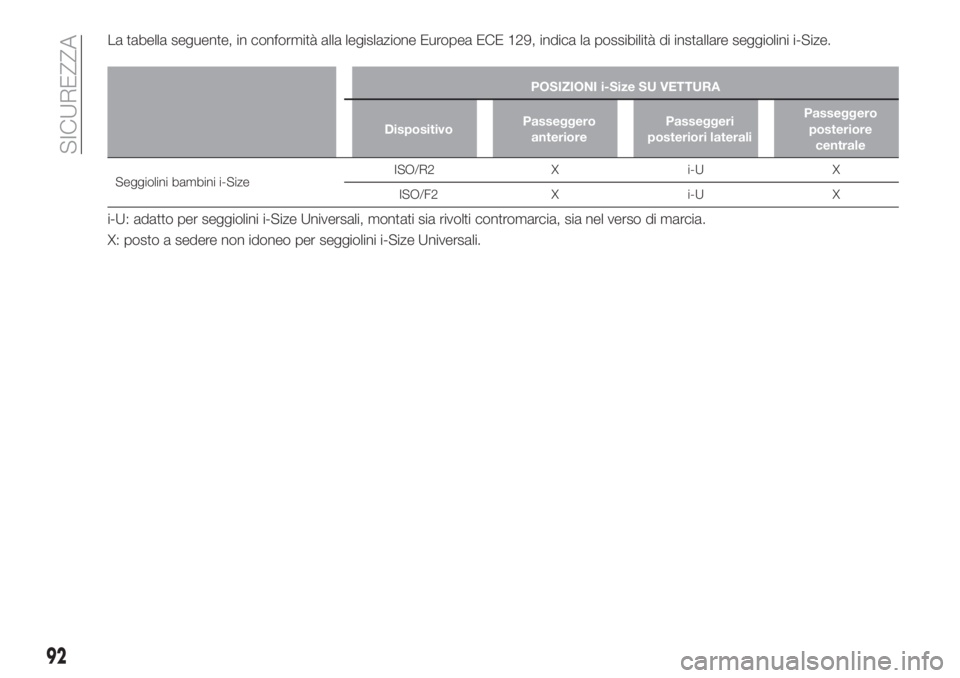

La tabella seguente, in conformità alla legislazione Europea ECE 129, indica la possibilità di installare seggiolini i-Size.
POSIZIONI i-Size SU VETTURA
DispositivoPasseggero
anteriorePasseggeri
posteriori lateraliPasseggero
posteriore
centrale
Seggiolini bambini i-SizeISO/R2 X i-U X
ISO/F2 X i-U X
i-U: adatto per seggiolini i-Size Universali, montati sia rivolti contromarcia, sia nel verso di marcia.
X: posto a sedere non idoneo per seggiolini i-Size Universali.
92
SICUREZZA

SEGGIOLINI RACCOMANDATI DA FIAT PER LA SUA VETTURA
Lineaccessori MOPAR®propone una gamma completa di seggiolini per bambini da fissare con la cintura di sicurezza a tre
punti o mediante gli attacchi ISOFIX.
AVVERTENZA FCA raccomanda di installare il seggiolino secondo le istruzioni obbligatoriamente allegate allo stesso.
Gruppo di peso Seggiolino Tipo di seggiolino Installazione seggiolino
Gruppo 0+ :
dalla nascita a
13 kg
da 40 cm a 80 cm
Britax Baby Safe plus
Numero di omologazione: E1 04301146
Codice d'ordine Fiat: 71806415
Seggiolino Universale/ISOFIX.
Si installa nel verso contrario alla
marcia utilizzando le sole cinture
di sicurezza della vettura, oppure
l'apposita base ISOFIX
(acquistabile separatamente) e gli
ancoraggi ISOFIX della vettura.
Va installato sui posti posteriori
esterni. ++
Britax Baby Safe ISOFIX base
Codice d'ordine Fiat: 71806416
93

Gruppo di peso Seggiolino Tipo di seggiolino Installazione seggiolino
Gruppo 1:
da9finoa18kg
da 67 cm a 105
cm
Fair G0/1S
Numero di omologazione: E4 04443718
Codice d'ordine Fiat: 71807388
Seggiolino Universale/ISOFIX.
Può essere installato utilizzando
le sole cinture di sicurezza della
vettura (nel solo verso di marcia)
oppure gli attacchi ISOFIX della
vettura.
FCA consiglia di installarlo,
utilizzando la piattaforma ISOFIX
rivolta all'indietro (RWF tipo "G" -
da acquistare separatamente),
oppure la piattaforma ISOFIX
rivolta nel verso di marcia (FWF
tipo "A" - da acquistare
separatamente) e il poggiatesta
rigido (da acquistare
separatamente) e gli attacchi
ISOFIX della vettura.
Va installato sui posti posteriori
esterni. ++
Riferimento A: Piattaforma Fair ISOFIX
RWF tipo "G" per G 0/1S
Codice d'ordine Fiat: 71807455
oppure
Riferimento B: Piattaforma Fair ISOFIX
FWF tipo "A" per G 0/1S
Codice d'ordine Fiat: 71805364
++
Poggiatesta rigido FAIR
Codice d'ordine Fiat: 71807387
94
