Page 57 of 252

Spia Cosa significa
giallo ambraPARZIALE DISABILITAZIONE DEI SISTEMI DI SICUREZZA ATTIVI
L'accensione della spia segnala che alcuni sistemi di sicurezza attivi sono stati parzialmente disabilitati.
Riattivando i sistemi la spia si spegne.
giallo ambraLUCE RETRONEBBIA
La spia si accende attivando la luce retronebbia.
giallo ambraECCESSIVA TEMPERATURA OLIO CAMBIO AUTOMATICO AT6
(per versioni/mercati, dove previsto)
La spia oppure il simbolo si accende in caso di surriscaldamento della frizione, a seguito di un uso
particolarmente gravoso. In questo caso viene effettuata una limitazione delle prestazioni/funzionalità del
cambio. Attendere, con motore arrestato oppure al minimo, lo spegnimento del simbolo.
giallo ambraAVARIA SISTEMA EOBD / INIEZIONE
In condizioni normali, portando il dispositivo di avviamento in posizione MAR, la spia si accende, ma deve
spegnersi appena avviato il motore. La funzionalità della spia può essere verificata mediante apposite
apparecchiature dagli agenti di controllo del traffico. Attenersi alle norme vigenti nel Paese nel quale si
circola.
20)
Avaria impianto di iniezione
Se la spia rimane accesa, oppure se si accende durante la marcia, significa che l'impianto di iniezione non
funziona correttamente. La spia accesa a luce fissa segnala un malfunzionamento nel sistema di
alimentazione/accensione che potrebbe provocare elevate emissioni allo scarico, possibile perdita di
prestazioni, cattiva guidabilità e consumi elevati. La spia si spegne se il malfunzionamento scompare, ma il
sistema memorizza comunque la segnalazione. In queste condizioni si può proseguire la marcia, evitando
tuttavia di richiedere sforzi gravosi al motore oppure elevate velocità. L'uso prolungato della vettura con
spia accesa fissa può causare danni. Rivolgersi il più presto possibile alla Rete Assistenziale Fiat.
Danneggiamento catalizzatore
Se la spia si accende a luce lampeggiante significa che il catalizzatore potrebbe essere danneggiato.
Rilasciare il pedale dell'acceleratore, portandosi a bassi regimi, fino a quando la spia smette di
lampeggiare. Proseguire la marcia a velocità moderata, cercando di evitare condizioni di guida che
possano provocare ulteriori lampeggi e rivolgersi il più presto possibile alla Rete Assistenziale Fiat.
55
Page 58 of 252

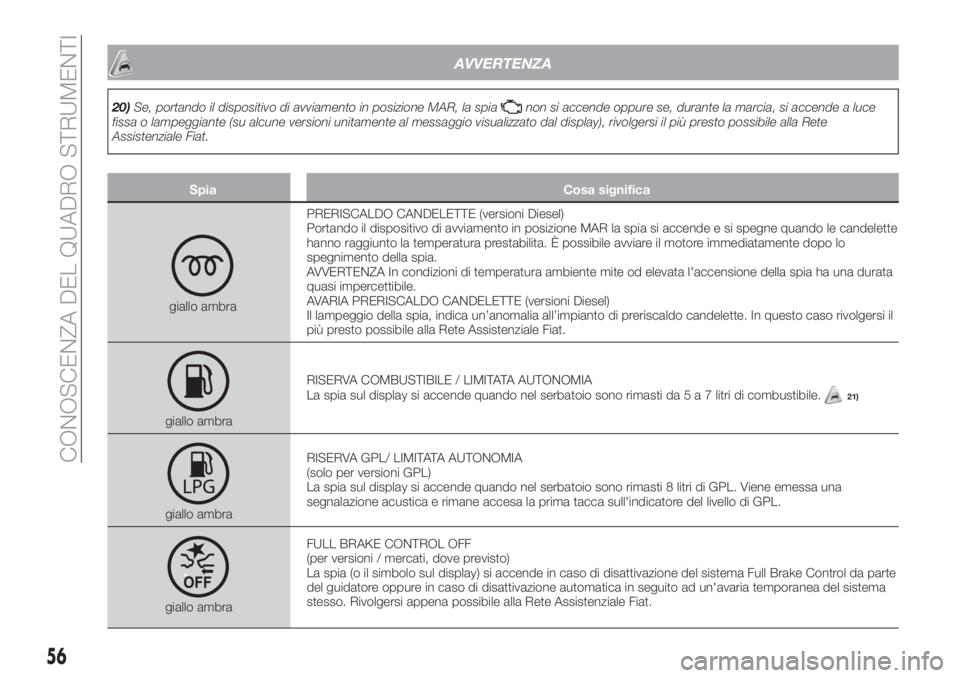

AVVERTENZA
20)Se, portando il dispositivo di avviamento in posizione MAR, la spianon si accende oppure se, durante la marcia, si accende a luce
fissa o lampeggiante (su alcune versioni unitamente al messaggio visualizzato dal display), rivolgersi il più presto possibile alla Rete
Assistenziale Fiat.
Spia Cosa significa
giallo ambraPRERISCALDO CANDELETTE (versioni Diesel)
Portando il dispositivo di avviamento in posizione MAR la spia si accende e si spegne quando le candelette
hanno raggiunto la temperatura prestabilita. È possibile avviare il motore immediatamente dopo lo
spegnimento della spia.
AVVERTENZA In condizioni di temperatura ambiente mite od elevata l'accensione della spia ha una durata
quasi impercettibile.
AVARIA PRERISCALDO CANDELETTE (versioni Diesel)
Il lampeggio della spia, indica un’anomalia all’impianto di preriscaldo candelette. In questo caso rivolgersi il
più presto possibile alla Rete Assistenziale Fiat.
giallo ambraRISERVA COMBUSTIBILE / LIMITATAAUTONOMIA
La spia sul display si accende quando nel serbatoio sono rimasti da5a7litri di combustibile.
21)
giallo ambraRISERVA GPL/ LIMITATAAUTONOMIA
(solo per versioni GPL)
La spia sul display si accende quando nel serbatoio sono rimasti 8 litri di GPL. Viene emessa una
segnalazione acustica e rimane accesa la prima tacca sull'indicatore del livello di GPL.
giallo ambraFULL BRAKE CONTROL OFF
(per versioni / mercati, dove previsto)
La spia (o il simbolo sul display) si accende in caso di disattivazione del sistema Full Brake Control da parte
del guidatore oppure in caso di disattivazione automatica in seguito ad un'avaria temporanea del sistema
stesso. Rivolgersi appena possibile alla Rete Assistenziale Fiat.
56
CONOSCENZA DEL QUADRO STRUMENTI
Page 59 of 252

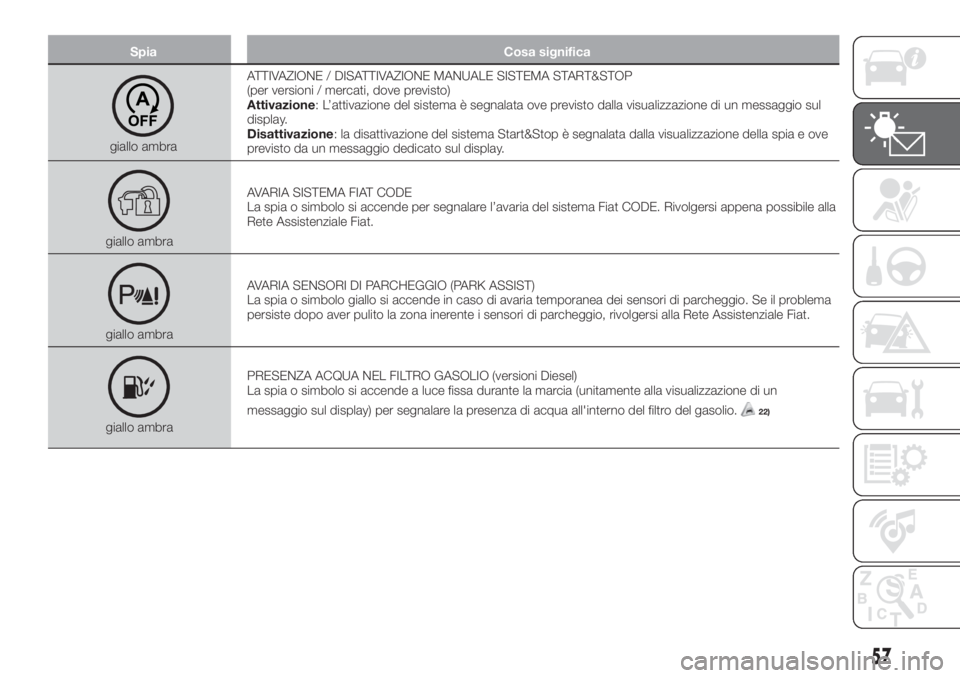

Spia Cosa significa
giallo ambraATTIVAZIONE / DISATTIVAZIONE MANUALE SISTEMA START&STOP
(per versioni / mercati, dove previsto)
Attivazione: L’attivazione del sistema è segnalata ove previsto dalla visualizzazione di un messaggio sul
display.
Disattivazione: la disattivazione del sistema Start&Stop è segnalata dalla visualizzazione della spia e ove
previsto da un messaggio dedicato sul display.
giallo ambraAVARIA SISTEMA FIAT CODE
La spia o simbolo si accende per segnalare l’avaria del sistema Fiat CODE. Rivolgersi appena possibile alla
Rete Assistenziale Fiat.
giallo ambraAVARIA SENSORI DI PARCHEGGIO (PARK ASSIST)
La spia o simbolo giallo si accende in caso di avaria temporanea dei sensori di parcheggio. Se il problema
persiste dopo aver pulito la zona inerente i sensori di parcheggio, rivolgersi alla Rete Assistenziale Fiat.
giallo ambraPRESENZA ACQUA NEL FILTRO GASOLIO (versioni Diesel)
La spia o simbolo si accende a luce fissa durante la marcia (unitamente alla visualizzazione di un
messaggio sul display) per segnalare la presenza di acqua all'interno del filtro del gasolio.
22)
57
Page 60 of 252

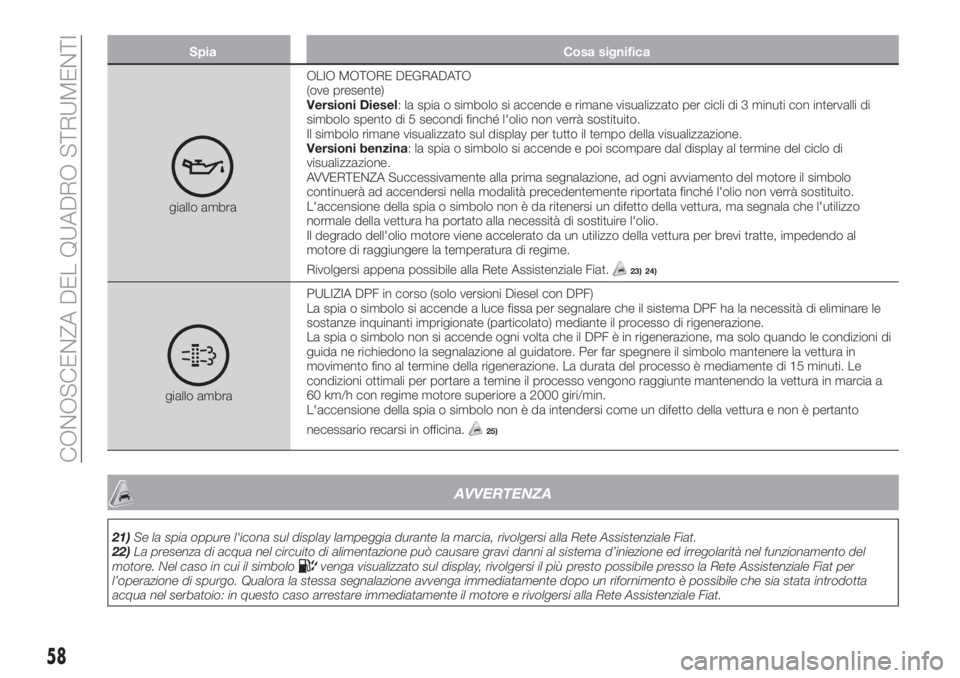

Spia Cosa significa
giallo ambraOLIO MOTORE DEGRADATO
(ove presente)
Versioni Diesel: la spia o simbolo si accende e rimane visualizzato per cicli di 3 minuti con intervalli di
simbolo spento di 5 secondi finché l'olio non verrà sostituito.
Il simbolo rimane visualizzato sul display per tutto il tempo della visualizzazione.
Versioni benzina: la spia o simbolo si accende e poi scompare dal display al termine del ciclo di
visualizzazione.
AVVERTENZA Successivamente alla prima segnalazione, ad ogni avviamento del motore il simbolo
continuerà ad accendersi nella modalità precedentemente riportata finché l'olio non verrà sostituito.
L'accensione della spia o simbolo non è da ritenersi un difetto della vettura, ma segnala che l'utilizzo
normale della vettura ha portato alla necessità di sostituire l'olio.
Il degrado dell'olio motore viene accelerato da un utilizzo della vettura per brevi tratte, impedendo al
motore di raggiungere la temperatura di regime.
Rivolgersi appena possibile alla Rete Assistenziale Fiat.
23) 24)
giallo ambraPULIZIA DPF in corso (solo versioni Diesel con DPF)
La spia o simbolo si accende a luce fissa per segnalare che il sistema DPF ha la necessità di eliminare le
sostanze inquinanti imprigionate (particolato) mediante il processo di rigenerazione.
La spia o simbolo non si accende ogni volta che il DPF è in rigenerazione, ma solo quando le condizioni di
guida ne richiedono la segnalazione al guidatore. Per far spegnere il simbolo mantenere la vettura in
movimento fino al termine della rigenerazione. La durata del processo è mediamente di 15 minuti. Le
condizioni ottimali per portare a temine il processo vengono raggiunte mantenendo la vettura in marcia a
60 km/h con regime motore superiore a 2000 giri/min.
L'accensione della spia o simbolo non è da intendersi come un difetto della vettura e non è pertanto
necessario recarsi in officina.
25)
AVVERTENZA
21)Se la spia oppure l'icona sul display lampeggia durante la marcia, rivolgersi alla Rete Assistenziale Fiat.
22)La presenza di acqua nel circuito di alimentazione può causare gravi danni al sistema d’iniezione ed irregolarità nel funzionamento del
motore. Nel caso in cui il simbolo
venga visualizzato sul display, rivolgersi il più presto possibile presso la Rete Assistenziale Fiat per
l’operazione di spurgo. Qualora la stessa segnalazione avvenga immediatamente dopo un rifornimento è possibile che sia stata introdotta
acqua nel serbatoio: in questo caso arrestare immediatamente il motore e rivolgersi alla Rete Assistenziale Fiat.
58
CONOSCENZA DEL QUADRO STRUMENTI
Page 61 of 252

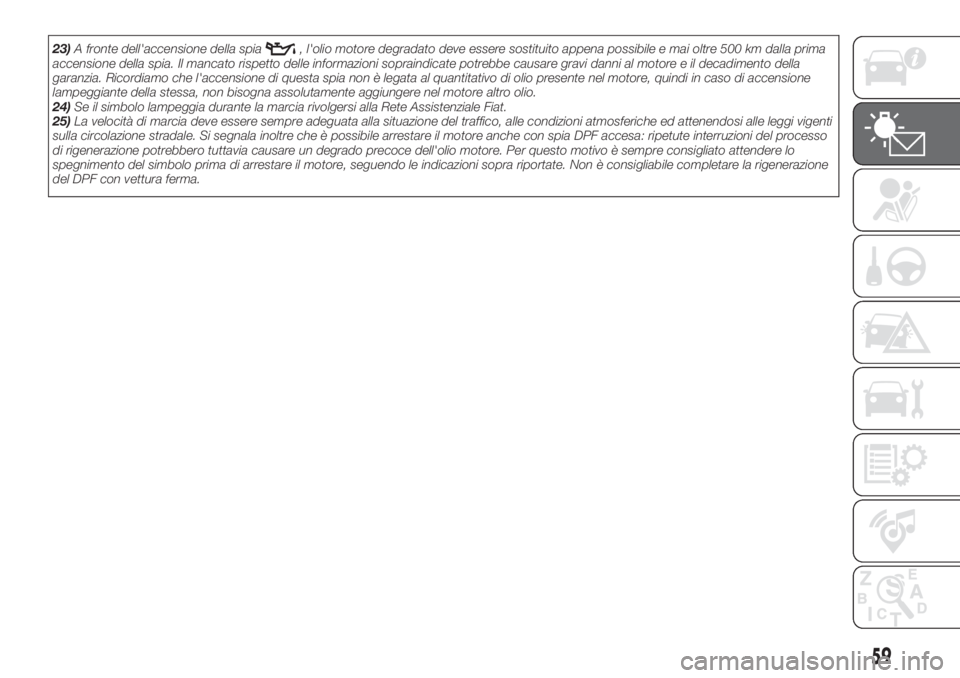

23)A fronte dell'accensione della spia, l'olio motore degradato deve essere sostituito appena possibile e mai oltre 500 km dalla prima
accensione della spia. Il mancato rispetto delle informazioni sopraindicate potrebbe causare gravi danni al motore e il decadimento della
garanzia. Ricordiamo che l'accensione di questa spia non è legata al quantitativo di olio presente nel motore, quindi in caso di accensione
lampeggiante della stessa, non bisogna assolutamente aggiungere nel motore altro olio.
24)Se il simbolo lampeggia durante la marcia rivolgersi alla Rete Assistenziale Fiat.
25)La velocità di marcia deve essere sempre adeguata alla situazione del traffico, alle condizioni atmosferiche ed attenendosi alle leggi vigenti
sulla circolazione stradale. Si segnala inoltre che è possibile arrestare il motore anche con spia DPF accesa: ripetute interruzioni del processo
di rigenerazione potrebbero tuttavia causare un degrado precoce dell'olio motore. Per questo motivo è sempre consigliato attendere lo
spegnimento del simbolo prima di arrestare il motore, seguendo le indicazioni sopra riportate. Non è consigliabile completare la rigenerazione
del DPF con vettura ferma.
59
Page 62 of 252

Spie di colore verde
Spia Cosa significa
verdeINSERIMENTO SERVOSTERZO ELETTRICO "DUALDRIVE"
La scritta CITY si accende quando viene inserito il servosterzo elettrico "Dualdrive" premendo il relativo
pulsante di comando. Premendo nuovamente il pulsante l'indicazione CITY si spegne.
verdeCOMMUTAZIONE A BENZINA
(solo per versioni GPL)
La spia si accende quando il motore è alimentato a benzina.
verdeLUCI DI POSIZIONE E ANABBAGLIANTI
La spia si accende attivando le luci di posizione oppure anabbaglianti.
Questa funzione permette di mantenere accese le luci per un periodo di 30, 60 oppure 90 secondi dopo il
posizionamento del dispositivo di avviamento in posizione STOP (funzione follow me home).
verdeLUCI FENDINEBBIA
La spia si accende attivando le luci fendinebbia.
verdeINDICATORE DI DIREZIONE SINISTRO
La spia si accende quando la leva di comando luci di direzione (frecce) viene spostata verso il basso o,
assieme alla freccia destra, quando viene premuto il pulsante delle luci di emergenza.
60
CONOSCENZA DEL QUADRO STRUMENTI
Page 63 of 252
Spia Cosa significa
verdeINDICATORE DI DIREZIONE DESTRO
La spia si accende quando la leva di comando luci di direzione (frecce) viene spostata verso l'alto o,
assieme alla freccia sinistra, quando viene premuto il pulsante delle luci di emergenza.
Spie di colore blu
Spia Cosa significa
bluLUCI ABBAGLIANTI
La spia si accende attivando le luci abbaglianti.
61
Page 64 of 252

SIMBOLI VISUALIZZATI SUL DISPLAY
Simbolo Cosa significa
rossoINCOMPLETA CHIUSURA COFANO MOTORE
Il simbolo si accende quando il cofano motore non è perfettamente chiuso (per versioni/mercati,
dove previsto). Chiudere correttamente il cofano motore.
rossoINCOMPLETA CHIUSURA SPORTELLO POSTERIORE
Il simbolo si accende quando lo sportello posteriore non è perfettamente chiuso (per
versioni/mercati, dove previsto). Chiudere correttamente lo sportello posteriore.
giallo ambraAVARIA SENSORE PRESSIONE OLIO MOTORE
Il simbolo si accende a luce fissa, unitamente al messaggio visualizzato dal display, in caso di
avaria al sensore di pressione dell’olio motore.
giallo ambraAVARIA SENSORE PIOGGIA
Il simbolo si accende in caso di avaria del sensore pioggia. Rivolgersi appena possibile alla Rete
Assistenziale Fiat.
giallo ambraINTERVENTO SISTEMA BLOCCO COMBUSTIBILE
Il simbolo si accende in caso di intervento del sistema blocco combustibile.
Per la procedura di riattivazione del sistema blocco combustibile fare riferimento a quanto
descritto nella sezione "Sistema blocco combustibile" nel capitolo "In emergenza". Se non fosse
possibile ripristinare l'alimentazione di combustibile, rivolgersi alla Rete Assistenziale Fiat.
giallo ambraAVARIA SISTEMA BLOCCO COMBUSTIBILE
Il simbolo si accende, in caso di avaria al sistema blocco combustibile. Rivolgersi appena
possibile alla Rete Assistenziale Fiat.
giallo ambraAVARIA SISTEMA START&STOP
(per versioni/mercati, dove previsto)
Il simbolo si accende per segnalare l'avaria del sistema Start&Stop. Sul display viene
visualizzato un messaggio dedicato. Rivolgersi appena possibile alla Rete Assistenziale Fiat.
62
