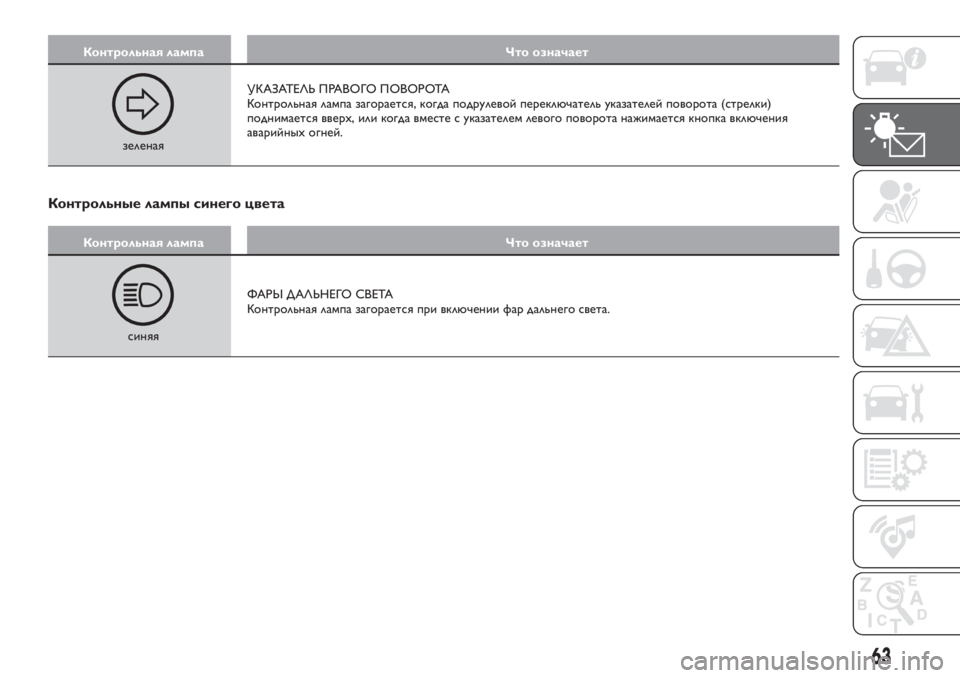

Контрольная лампа Что означает
зеленаяУКАЗАТЕЛЬ ПРАВОГО ПОВОРОТА
Контрольная лампа загорается, когда подрулевой переключатель указателей поворота (стрелки)
поднимается вверх, или когда вместе с указателем левого поворота нажимается кнопка включения
аварийных огней.
Контрольные лампы синего цвета
Контрольная лампа Что означает
синяяФАРЫ ДАЛЬНЕГО СВЕТА
Контрольная лампа загорается при включении фар дальнего света.
63

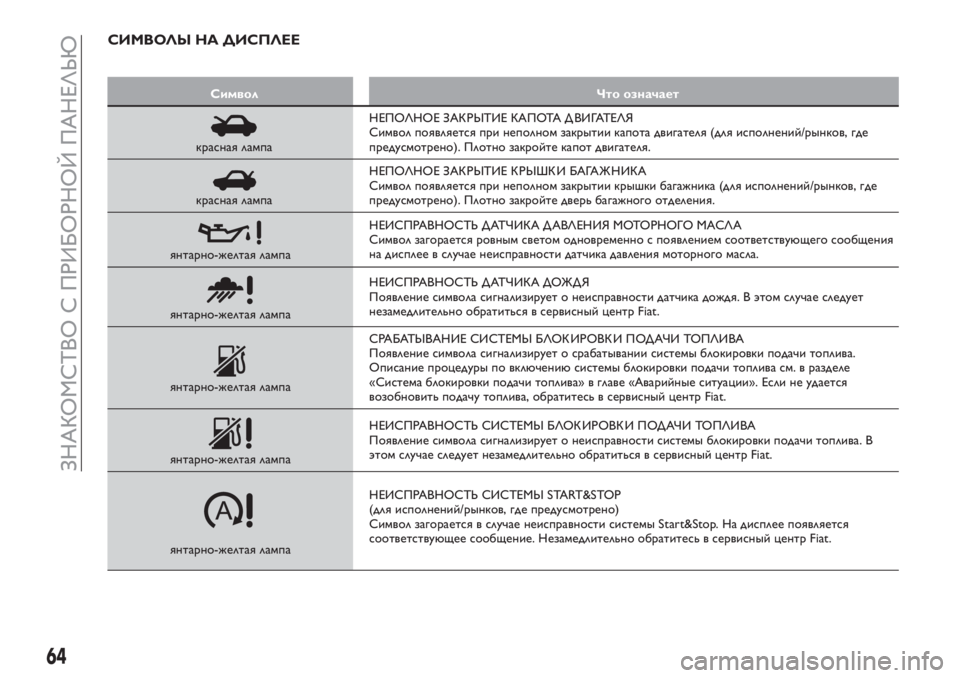

СИМВОЛЫ НА ДИСПЛЕЕ
Символ Что означает
красная лампаНЕПОЛНОЕ ЗАК РЫТИЕ КАПОТА Д ВИГАТЕЛЯ
Символ появляется при неполном закрытии капота двигателя (для исполнений/рынков, где
предусмотрено). Плотно закройте капот двигателя.
красная лампаНЕПОЛНОЕ ЗАК РЫТИЕ К РЫШК И БАГАЖ НИКА
Символ появляется при неполном закрытии крышки багажника (для исполнений/рынков, где
предусмотрено). Плотно закройте дверь багажного отделения.
янтарно-желтая лампаНЕИСПРАВНОСТЬ ДАТЧИКА ДАВЛЕНИЯ МОТОРНОГО МАСЛА
Символ загорается ровным светом одновременно с появлением соответствующего сообщения
на дисплее в случае неисправности датчика давления моторного масла.
янтарно-желтая лампаНЕИСПРАВНОСТЬ ДАТЧИКА ДОЖДЯ
Появление символа сигнализирует о неисправности датчика дождя. В этом случае следует
незамедлительно обратиться в сервисный центр Fiat.
янтарно-желтая лампаСРАБАТЫВАНИЕ СИСТЕМЫ БЛОК ИРОВК И ПОДАЧИ ТОПЛИВА
Появление символа сигнализирует о срабатывании системы блокировки подачи топлива.
Описание процедуры по включению системы блокировки подачи топлива см. в разделе
«Система блокировки подачи топлива» в главе «Аварийные ситуации». Если не удается
возобновить подачу топлива, обратитесь в сервисный центр Fiat.
янтарно-желтая лампаНЕИСПРАВНОСТЬ СИСТЕМЫ БЛОК ИРОВК И ПОДАЧИ ТОПЛИВА
Появление символа сигнализирует о неисправности системы блокировки подачи топлива. В
этом случае следует незамедлительно обратиться в сервисный центр Fiat.
янтарно-желтая лампаНЕИСПРАВНОСТЬ СИСТЕМЫ START&STOP
(для исполнений/рынков, где предусмотрено)
Символ загорается в случае неисправности системы Start&Stop. На дисплее появляется
соответствующее сообщение. Незамедлительно обратитесь в сервисный центр Fiat.
64
ЗНАКОМСТВО С ПРИБОРНОЙ ПАНЕЛЬЮ

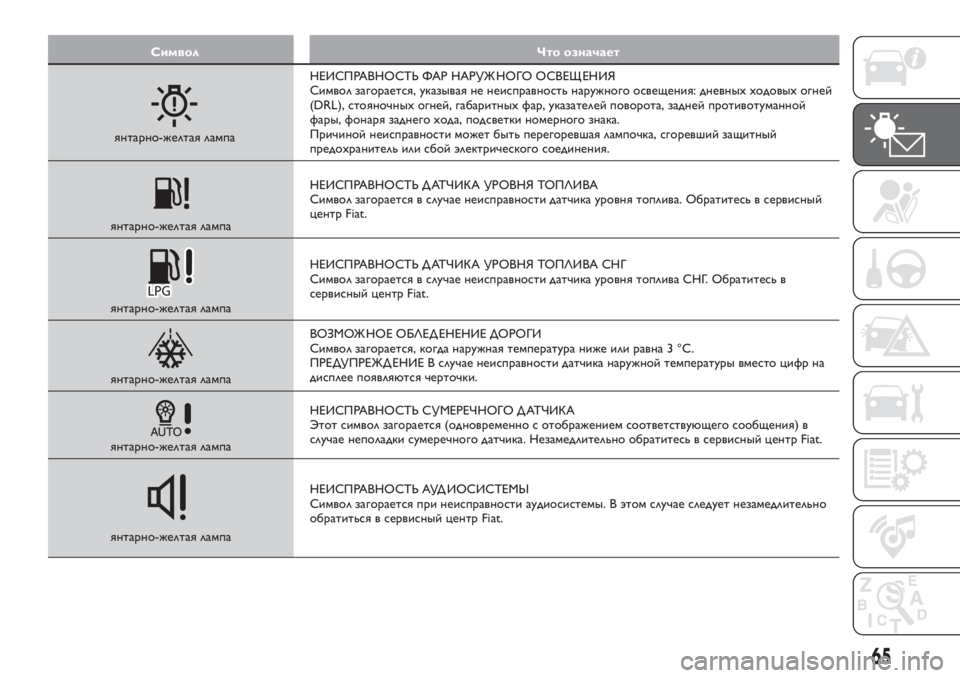

Символ Что означает
янтарно-желтая лампаНЕИСПРАВНОСТЬ ФАР НАРУЖ НОГО ОСВЕЩ ЕНИЯ
Символ загорается, указывая не неисправность наружного освещения: дневных ходовых огней
(DRL), стояночных огней, габаритных фар, указателей поворота, задней противотуманной
фары, фонаря заднего хода, подсветки номерного знака.
Причиной неисправности может быть перегоревшая лампочка, сгоревший защитный
предохранитель или сбой электрического соединения.
янтарно-желтая лампаНЕИСПРАВНОСТЬ ДАТЧИКА УРОВНЯ ТОПЛИВА
Символ загорается в случае неисправности датчика уровня топлива. Обратитесь в сервисный
центр Fiat.
янтарно-желтая лампаНЕИСПРАВНОСТЬ ДАТЧИКА УРОВНЯ ТОПЛИВА СНГ
Символ загорается в случае неисправности датчика уровня топлива СНГ. Обратитесь в
сервисный центр Fiat.
янтарно-желтая лампаВОЗМОЖ НОЕ ОБЛЕД ЕНЕНИЕ ДОРОГИ
Символ загорается, когда наружная температура ниже или равна 3 °C.
ПРЕДУПРЕЖД ЕНИЕ В случае неисправности датчика наружной температуры вместо цифр на
дисплее появляются черточки.
янтарно-желтая лампаНЕИСПРАВНОСТЬ СУМЕРЕЧНОГО ДАТЧИКА
Этот символ загорается (одновременно с отображением соответствующего сообщения) в
случае неполадки сумеречного датчика. Незамедлительно обратитесь в сервисный центр Fiat.
янтарно-желтая лампаНЕИСПРАВНОСТЬ АУД ИОСИСТЕМЫ
Символ загорается при неисправности аудиосистемы. В этом случае следует незамедлительно
обратиться в сервисный центр Fiat.
65

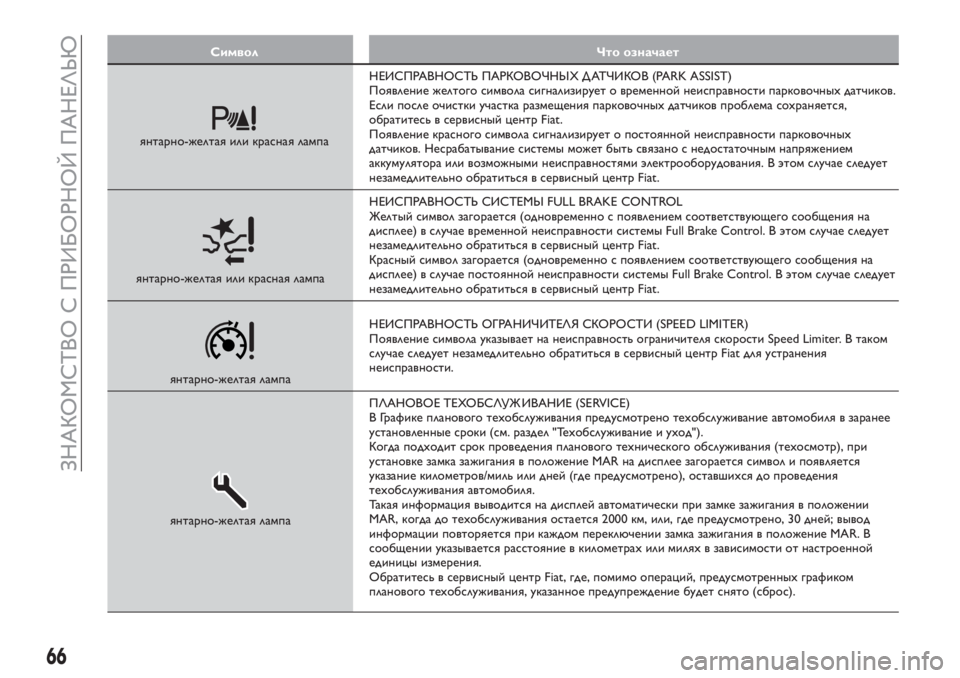

Символ Что означает
янтарно-желтая или красная лампаНЕИСПРАВНОСТЬ ПАРКОВОЧНЫХ ДАТЧИКОВ (PARK ASSIST)
Появление желтого символа сигнализирует о временной неисправности парковочных датчиков.
Если после очистки участка размещения парковочных датчиков проблема сохраняется,
обратитесь в сервисный центр Fiat.
Появление красного символа сигнализирует о постоянной неисправности парковочных
датчиков. Несрабатывание системы может быть связано с недостаточным напряжением
аккумулятора или возможными неисправностями электрооборудования. В этом случае следует
незамедлительно обратиться в сервисный центр Fiat.
янтарно-желтая или красная лампаНЕИСПРАВНОСТЬ СИСТЕМЫ FULL BRAKE CONTROL
Желтый символ загорается (одновременно с появлением соответствующего сообщения на
дисплее) в случае временной неисправности системы Full Brake Control. В этом случае следует
незамедлительно обратиться в сервисный центр Fiat.
Красный символ загорается (одновременно с появлением соответствующего сообщения на
дисплее) в случае постоянной неисправности системы Full Brake Control. В этом случае следует
незамедлительно обратиться в сервисный центр Fiat.
янтарно-желтая лампаНЕИСПРАВНОСТЬ ОГРАНИЧИТЕЛЯ СКОРОСТИ (SPEED LIMITER)
Появление символа указывает на неисправность ограничителя скорости Speed Limiter. В таком
случае следует незамедлительно обратиться в сервисный центр Fiat для устранения
неисправности.
янтарно-желтая лампаПЛАНОВОЕ ТЕХОБСЛУЖ ИВАНИЕ (SERVICE)
В Графике планового техобслуживания предусмотрено техобслуживание автомобиля в заранее
установленные сроки (см. раздел "Техобслуживание и уход").
Когда подходит срок проведения планового технического обслуживания (техосмотр), при
установке замка зажигания в положение MAR на дисплее загорается символ и появляется
указание километров/миль или дней (где предусмотрено), оставшихся до проведения
техобслуживания автомобиля.
Такая информация выводится на дисплей автоматически при замке зажигания в положении
MAR, когда до техобслуживания остается 2000 км, или, где предусмотрено, 30 дней; вывод
информации повторяется при каждом переключении замка зажигания в положение MAR. В
сообщении указывается расстояние в километрах или милях в зависимости от настроенной
единицы измерения.
Обратитесь в сервисный центр Fiat, где, помимо операций, предусмотренных графиком
планового техобслуживания, указанное предупреждение будет снято (сброс).
66
ЗНАКОМСТВО С ПРИБОРНОЙ ПАНЕЛЬЮ

Символ Что означает
янтарно-желтая лампаВключение данного символа указывает на необходимость нажать педаль сцепления для запуска
двигателя при механической коробке передач. В случае автоматической коробки передач
указывает на необходимость нажать педаль тормоза.
Включение данного символа указывает на необходимость переключения на повышенную или
пониженнуюпередачу.
ПРЕВЫШЕНИЕ ОГРАНИЧЕНИЯ СКОРОСТИ
Символ (белого цвета) включается при превышении заданного ограничения скорости
(например, 110 км/ч) в менюна дисплее (внутреннее значение обновляется с учетом
настроенной скорости).
СРАБАТЫВАНИЕ СИСТЕМЫ START&STOP
(для исполнений/рынков, где предусмотрено)
Включение данного символа сообщает о том, что двигатель был выключен в результате
срабатывания системы START&STOP.
РЕГУЛИРОВКА ПОЛОЖ ЕНИЯ ФАР
Корректор положения фар действует, когда ключ зажигания находится в положении MAR и
фары ближнего света включены. Регулировка выполняется кнопками
ина кнопочном
блоке управления.
ЭЛЕКТРОННЫЙ CRUISE CONTROL
Появление символа указывает на включение электронного Cruise Control.
67

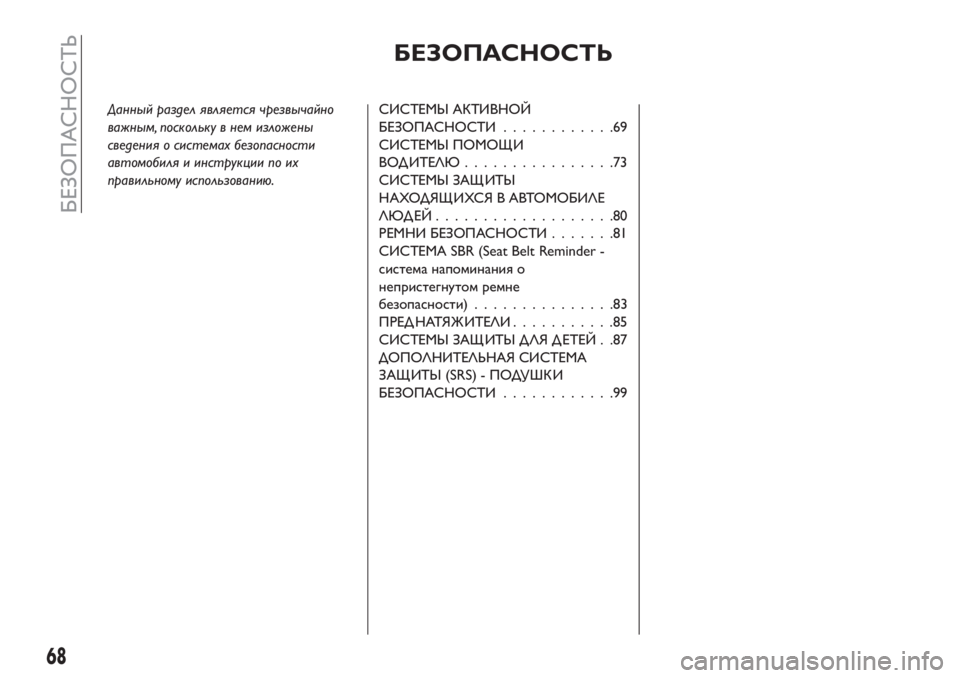

БЕЗОПАСНОСТЬ
Данный раздел является чрезвычайно
важным, поскольку в нем изложены
сведения о системах безопасности
автомобиля и инструкции по их
правильному использованию.СИСТЕМЫ АКТИВНОЙ
БЕЗОПАСНОСТИ............69
СИСТЕМЫ ПОМОЩ И
ВОДИТЕЛЮ................73
СИСТЕМЫ ЗАЩ ИТЫ
НАХОДЯЩ ИХСЯ В АВТОМОБИЛЕ
ЛЮДЕЙ...................80
РЕМНИ БЕЗОПАСНОСТИ.......81
СИСТЕМА SBR (Seat Belt Reminder -
система напоминания о
непристегнутом ремне
безопасности)...............83
ПРЕДНАТЯЖИТЕЛИ...........85
СИСТЕМЫ ЗАЩ ИТЫ ДЛЯ Д ЕТЕЙ . .87
ДОПОЛНИТЕЛЬНАЯ СИСТЕМА
ЗАЩ ИТЫ (SRS) - ПОДУШК И
БЕЗОПАСНОСТИ............99
68

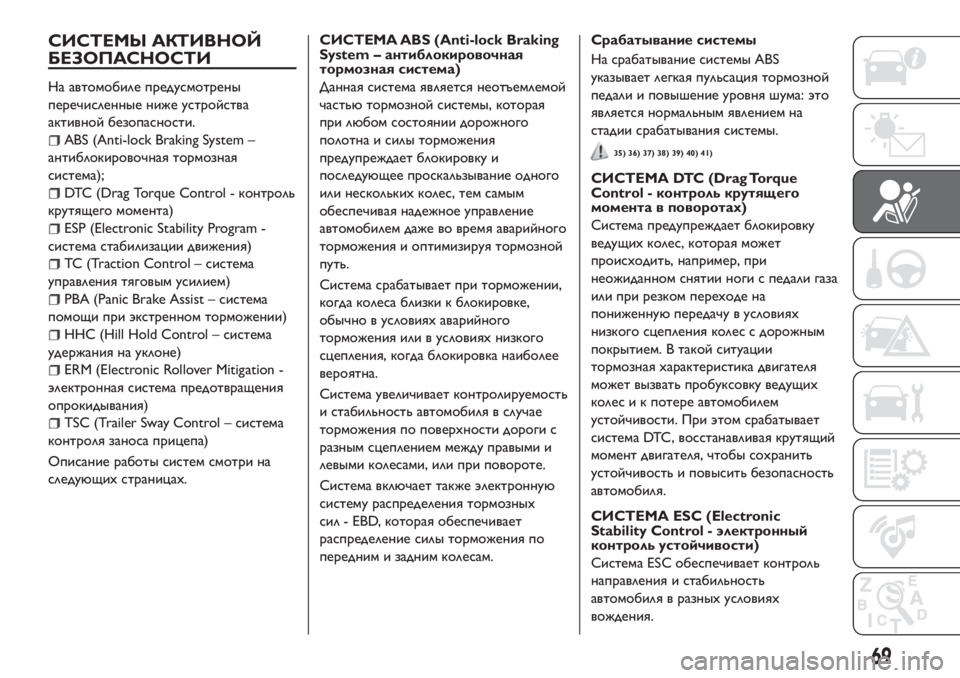

БЕЗОПАСНОСТЬ

СИСТЕМЫ АКТИВНОЙ
БЕЗОПАСНОСТИ
На автомобиле предусмотрены
перечисленные ниже устройства
активной безопасности.
АBS (Anti-lock Braking System –
антиблокировочная тормозная
система);
DTC (Drag Torque Control - контроль
крутящего момента)
ESP (Electronic Stability Program -
система стабилизации движения)
TC (Traction Control – система
управления тяговым усилием)
PBA (Panic Brake Assist – система
помощи при экстренном торможении)
HHC (Hill Hold Control – система
удержания на уклоне)
ERM (Electronic Rollover Mitigation -
электронная система предотвращения
опрокидывания)
TSC (Trailer Sway Control – система
контроля заноса прицепа)
Описание работы систем смотри на
следующих страницах.
СИСТЕМА ABS (Anti-lock Braking
System – антиблокировочная
тормозная система)
Данная система является неотъемлемой
частьютормозной системы, которая
при любом состоянии дорожного
полотна и силы торможения
предупреждает блокировку и
последующее проскальзывание одного
или нескольких колес, тем самым
обеспечивая надежное управление
автомобилем даже во время аварийного
торможения и оптимизируя тормозной
путь.
Система срабатывает при торможении,
когда колеса близки к блокировке,
обычно в условиях аварийного
торможения или в условиях низкого
сцепления, когда блокировка наиболее
вероятна.
Система увеличивает контролируемость
и стабильность автомобиля в случае
торможения по поверхности дороги с
разным сцеплением между правыми и
левыми колесами, или при повороте.
Система включает также электронную
систему распределения тормозных
сил - EBD, которая обеспечивает
распределение силы торможения по
передним и задним колесам.Срабатывание системы
На срабатывание системы ABS
указывает легкая пульсация тормозной
педали и повышение уровня шума: это
является нормальным явлением на
стадии срабатывания системы.
35) 36) 37) 38) 39) 40) 41)
СИСТЕМА DTC (Drag Torque
Control - контроль крутящего
момента в поворотах)
Система предупреждает блокировку
ведущих колес, которая может
происходить, например, при
неожиданном снятии ноги с педали газа
или при резком переходе на
пониженнуюпередачу в условиях
низкого сцепления колес с дорожным
покрытием. В такой ситуации
тормозная характеристика двигателя
может вызвать пробуксовку ведущих
колес и к потере автомобилем
устойчивости. При этом срабатывает
система DTC, восстанавливая крутящий
момент двигателя, чтобы сохранить
устойчивость и повысить безопасность
автомобиля.
СИСТЕМА ESС (Electronic
Stability Control - электронный
контроль устойчивости)
Система ESC обеспечивает контроль
направления и стабильность
автомобиля в разных условиях
вождения.
69

Система ESC корректирует
недостаточнуюи избыточную
поворачиваемость автомобиля,
распределяя торможение на
соответствующие колеса. Таким
образом, крутящий момент,
развиваемый двигателем, может быть
сокращен с цельюсохранения контроля
над автомобилем. Система ESC
использует датчики, установленные на
автомобиле, чтобы определить
траекторию, которую намеревается
выполнить водитель на конкретном
автомобиле. Если желаемая и реальная
траектория расходятся, срабатывает
система ESC, препятствуя
недостаточной или избыточной
поворачиваемости автомобиля.
Избыточная поворачиваемость:
выявляется, когда управление
автомобилем осуществляется под
большим углом относительно
установленного угла рулевого колеса.
Недостаточная поворачиваемость:
выявляется, когда автомобиль
поворачивается меньше заданного угла
рулевого колеса.
Срабатывание системы
На срабатывание системы указывает
мигание контрольной лампы
на
панели приборов, показывающее
водителю, что устойчивостьавтомобиля и сцепление с дорогой
достигли критических условий.
42) 43) 44) 45) 46)
СИСТЕМА TC (Traction Control –
система управления тяговым
усилием)
Система срабатывает автоматически в
случае пробуксовки одного или обоих
ведущих колес, потери сцепления на
мокром дорожном полотне
(аквапланирование), ускорения на
скользком, заснеженном или
обледеневшем покрытии и проч. В
зависимости от условий пробуксовки
включаются две различные системы
управления:
при пробуксовке обоих ведущих колес
включается система, которая уменьшает
мощность, передаваемуюдвигателем;
при пробуксовке только одного
ведущего колесаприходит в действие
функция BLD (Brake Limited
Differential), которая автоматически
притормаживает буксующее колесо
(имитируется работа
самоблокирующегося дифференциала).
Это вызывает передачу повышенного
крутящего момента с двигателя на
небуксующее колесо. Такая функция
остается в активном состоянии даже в
случае выбора режимов "Частично
отключенные системы" и
"Отключенные системы" (см. описаниена следующих страницах).
Срабатывание системы
На срабатывание системы указывает
мигание контрольной лампы
на
панели приборов, показывающее
водителю, что устойчивость
автомобиля и сцепление с дорогой
достигли критических условий.
47) 48) 49) 50) 51)
СИСТЕМА PBA (Panic Brake Assist
– система помощи при экстренном
торможении)
Система PBA разработана для
оптимизации тормозной мощности
автомобиля во время аварийного
торможения.
Система определяет аварийное
торможение посредством контроля
скорости и усилия, с которым
нажимается педаль тормоза, после чего
применяет оптимальное давление на
тормоза. Это помогает сократить
тормозной путь: система РBA
дополняет систему ABS.
Наибольшуюпомощь система РBA
оказывает при очень быстром нажатии
на педаль тормоза. Также, чтобы
добиться максимальной работы
системы, необходимо непрерывно
нажимать на педаль тормоза во время
торможения, избегая прерывистого
нажатия.
70
БЕЗОПАСНОСТЬ
