ЧРЕЗВЫЧАЙНЫЕ СИТУАЦИИ
Проколота шина или не горит лампочка?
Может случиться, что какие-либо
неисправности мешают поездке.
На страницах, посвященных
чрезвычайным ситуациям, можно найти
информацию, которая поможет
самостоятельно и спокойно выйти из
критических положений.
В аварийных случаях рекомендуется
звонить по телефону горячей линии,
указанному в гарантийной книжке.
Вы также можете позвонить по общему
национальному или международному
номеру горячей линии, чтобы найти
ближайший сервисный центр Fiat .АВАРИЙНЫЕ ОГНИ..........128
ЗАМЕНА ЛАМПЫ............128
ЗАМЕНА ПРЕДОХРАНИТЕЛЕЙ . . .135
ЗАМЕНА КОЛЕСА............140
КОМПЛЕКТ FIX&GO AUTOMATIC .144
АВАРИЙНЫЙ ЗАПУСК........147
СИСТЕМА БЛОК ИРОВК И
ПОДАЧИ ТОПЛИВА..........149
АВТОМАТИЧЕСКАЯ КОРОБКА
ПЕРЕДАЧ .................151
БУКСИРОВКА АВТОМОБИЛЯ. . . .153
127

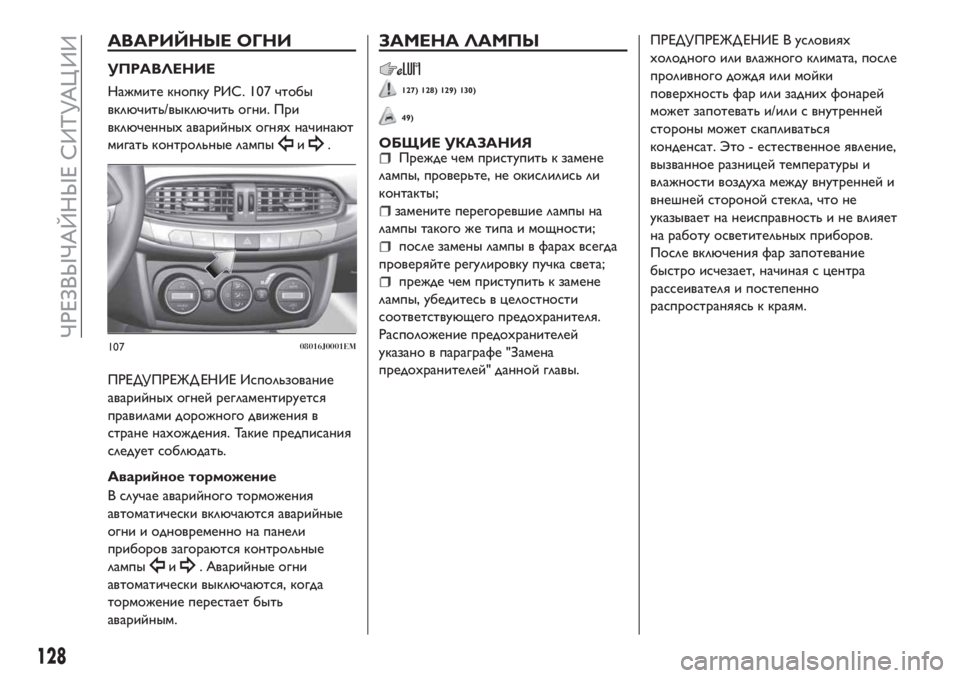

АВАРИЙНЫЕ ОГНИ
УПРАВЛЕНИЕ
Нажмите кнопку РИС. 107 чтобы
включить/выключить огни. При
включенных аварийных огнях начинают
мигать контрольные лампы
и.
ПРЕДУПРЕЖД ЕНИЕ Использование
аварийных огней регламентируется
правилами дорожного движения в
стране нахождения. Такие предписания
следует соблюдать.
Аварийное торможение
В случае аварийного торможения
автоматически включаются аварийные
огни и одновременно на панели
приборов загораются контрольные
лампы
и. Аварийные огни
автоматически выключаются, когда
торможение перестает быть
аварийным.
ЗАМЕНА ЛАМПЫ
127) 128) 129) 130)
49)
ОБЩИЕ УКАЗАНИЯПрежде чем приступить к замене
лампы, проверьте, не окислились ли
контакты;
замените перегоревшие лампы на
лампы такого же типа и мощности;
после замены лампы в фарах всегда
проверяйте регулировку пучка света;
прежде чем приступить к замене
лампы, убедитесь в целостности
соответствующего предохранителя.
Расположение предохранителей
указано в параграфе "Замена
предохранителей" данной главы.
ПРЕДУПРЕЖД ЕНИЕ В условиях
холодного или влажного климата, после
проливного дождя или мойки
поверхность фар или задних фонарей
может запотевать и/или с внутренней
стороны может скапливаться
конденсат. Это - естественное явление,
вызванное разницей температуры и
влажности воздуха между внутренней и
внешней стороной стекла, что не
указывает на неисправность и не влияет
на работу осветительных приборов.
После включения фар запотевание
быстро исчезает, начиная с центра
рассеивателя и постепенно
распространяясь к краям.
10708016J0001EM
128
ЧРЕЗВЫЧАЙНЫЕ СИТУАЦ ИИ

ТИПЫ ЛАМП
На автомобиле установлены лампы различныхтипов
Стеклянные лампы (тип 1): вставляются нажимом. Чтобы извлечь
лампу, вытяните ее наружу.
Байонетные лампы (тип 2): чтобы извлечь лампу из патрона,
нажмите на нее и поверните против часовой стрелки.
Галогенные лампы (тип 3): чтобы извлечь лампу, потяните разъем и
выньте его.
Галогенные лампы (тип 4): чтобы извлечь лампу, поверните ее
против часовой стрелки.
Газоразрядные (ксеноновые) фары (тип 5):
(для исполнений/рынков, где предусмотрено)
Для их снятия обратитесь в сервисный центр Fiat.
129

Лампы Тип МощностьОбозначение на
рисунке
Передние габаритные огни/дневные ходовые огни (D.R.L.) H15 15 Вт 4
Лампы дальнего света (Галогенные) H15 55 Вт 4
Фары ближнего света H7 55 Вт 3
Ксеноновые лампы ближнего/дальнего света
(для
исполнений/рынков, где предусмотрено)D5S 25 Вт 5
Передние указатели поворотов PY21W 21 Вт 2
Подсветка номерного знака W5W 5 Вт 1
Задние габаритные фонари/стоп-сигнал P21W 21 Вт 2
Задние указатели поворотов WY16W 16 Вт 1
Фара заднего хода W16W 16 Вт 1
3-й стоп-сигнал W5W 5 Вт 1
Передние противотуманные фары H11 55 Вт 4
Задние противотуманные фары W16W 16 Вт 1
Передний потолочный светильник C5W 5 Вт 1
Передние потолочные светильники (над солнцезащитными
козырьками)C5W 5 Вт 1
Задний потолочный светильник C5W 6 Вт 1
Плафон багажного отделения W5W 5 Вт 1
Плафон перчаточного ящика W5W 5 Вт 1
130
ЧРЕЗВЫЧАЙНЫЕ СИТУАЦ ИИ

ЗАМЕНА ЛАМПЫ НАРУЖНОГО
ОСВЕЩЕНИЯ

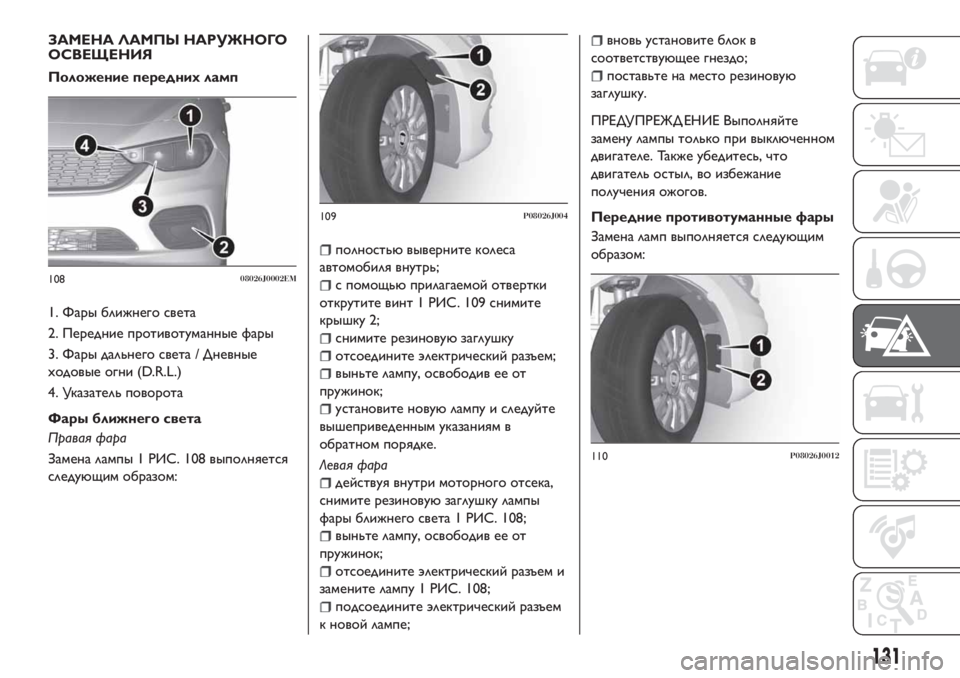

Положение переднихламп
1. Фары ближнего света
2. Передние противотуманные фары
3. Фары дальнего света / Дневные
ходовые огни (D.R.L.)
4. Указатель поворота
Фары ближнего света
Правая фара
Замена лампы 1 РИС. 108 выполняется
следующим образом:
полностьювыверните колеса
автомобиля внутрь;
с помощьюприлагаемой отвертки
открутите винт 1 РИС. 109 снимите
крышку 2;
снимите резиновуюзаглушку
отсоедините электрический разъем;
выньте лампу, освободив ее от
пружинок;
установите новуюлампу и следуйте
вышеприведенным указаниям в
обратном порядке.
Левая фара
действуя внутри моторного отсека,
снимите резиновуюзаглушку лампы
фары ближнего света 1 РИС. 108;
выньте лампу, освободив ее от
пружинок;
отсоедините электрический разъем и
замените лампу 1 РИС. 108;
подсоедините электрический разъем
к новой лампе;
вновь установите блок в
соответствующее гнездо;
поставьте на место резиновую
заглушку.
ПРЕДУПРЕЖД ЕНИЕ Выполняйте
замену лампы только при выключенном
двигателе. Также убедитесь, что
двигатель остыл, во избежание
получения ожогов.
Передние противотуманные фары
Замена ламп выполняется следующим
образом:
10808026J0002EM
109P08026J004
110P08026J0012
131

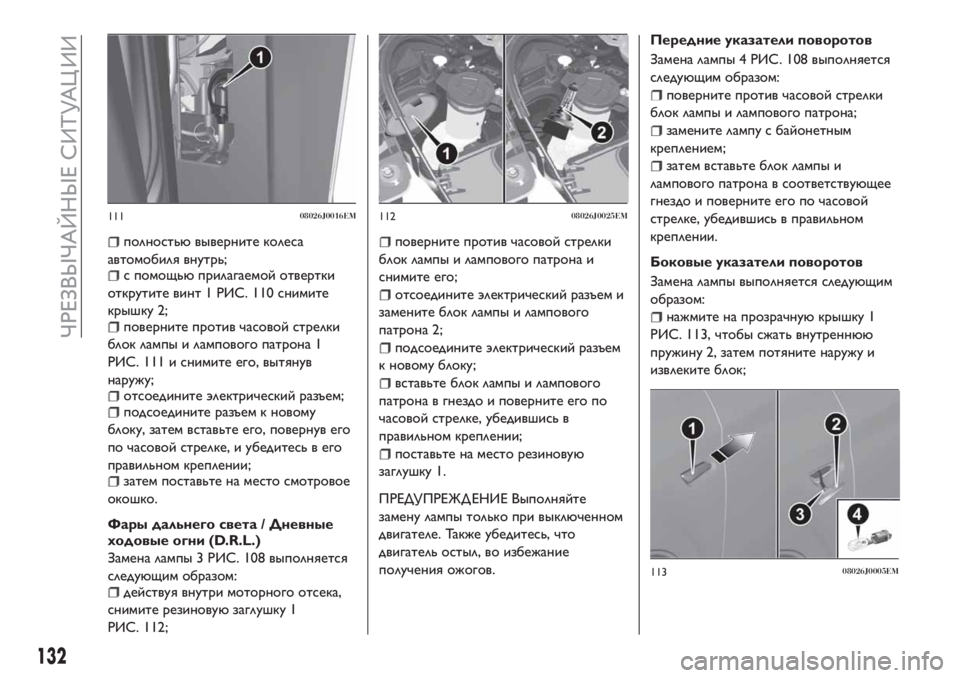

полностьювыверните колеса
автомобиля внутрь;
с помощьюприлагаемой отвертки
открутите винт 1 РИС. 110 снимите
крышку 2;
поверните против часовой стрелки
блок лампы и лампового патрона 1
РИС. 111 и снимите его, вытянув
наружу;
отсоедините электрический разъем;подсоедините разъем к новому
блоку, затем вставьте его, повернув его
по часовой стрелке, и убедитесь в его
правильном креплении;
затем поставьте на место смотровое
окошко.
Фары дальнего света / Дневные
ходовые огни (D.R.L.)
Замена лампы 3 РИС. 108 выполняется
следующим образом:
действуя внутри моторного отсека,
снимите резиновуюзаглушку 1
РИС. 112;
поверните против часовой стрелки
блок лампы и лампового патрона и
снимите его;
отсоедините электрический разъем и
замените блок лампы и лампового
патрона 2;
подсоедините электрический разъем
к новому блоку;
вставьте блок лампы и лампового
патрона в гнездо и поверните его по
часовой стрелке, убедившись в
правильном креплении;
поставьте на место резиновую
заглушку 1.
ПРЕДУПРЕЖД ЕНИЕ Выполняйте
замену лампы только при выключенном
двигателе. Также убедитесь, что
двигатель остыл, во избежание
получения ожогов.
Передние указатели поворотов
Замена лампы 4 РИС. 108 выполняется
следующим образом:
поверните против часовой стрелки
блок лампы и лампового патрона;
замените лампу с байонетным
креплением;
затем вставьте блок лампы и
лампового патрона в соответствующее
гнездо и поверните его по часовой
стрелке, убедившись в правильном
креплении.
Боковые указатели поворотов
Замена лампы выполняется следующим
образом:
нажмите на прозрачнуюкрышку 1
РИС. 113, чтобы сжать внутреннюю
пружину 2, затем потяните наружу и
извлеките блок;
11108026J0016EM11208026J0025EM
11308026J0005EM
132
ЧРЕЗВЫЧАЙНЫЕ СИТУАЦ ИИ

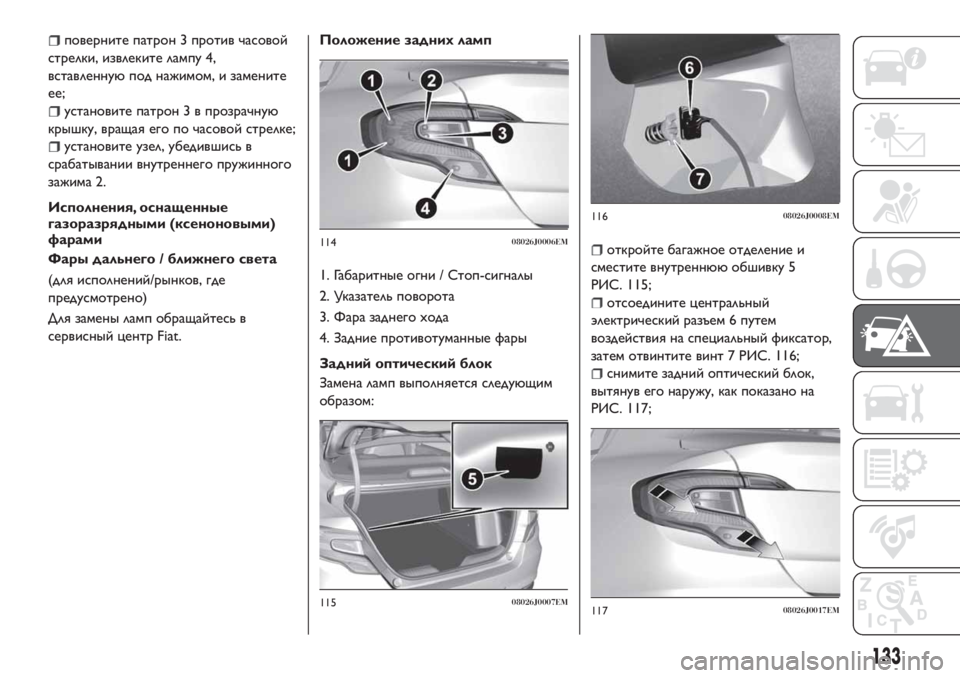

поверните патрон 3 против часовой
стрелки, извлеките лампу 4,
вставленнуюпод нажимом, и замените
ее;
установите патрон 3 в прозрачную
крышку, вращая его по часовой стрелке;
установите узел, убедившись в
срабатывании внутреннего пружинного
зажима 2.
Исполнения, оснащенные
газоразрядными (ксеноновыми)
фарами
Фары дальнего / ближнего света
(для исполнений/рынков, где
предусмотрено)
Для замены ламп обращайтесь в
сервисный центр Fiat.Положение заднихламп
1. Габаритные огни / Стоп-сигналы
2. Указатель поворота
3. Фара заднего хода
4. Задние противотуманные фары
Задний оптический блок
Замена ламп выполняется следующим
образом:
откройте багажное отделение и
сместите внутреннюю обшивку 5
РИС. 115;
отсоедините центральный
электрический разъем 6 путем
воздействия на специальный фиксатор,
затем отвинтите винт 7 РИС. 116;
снимите задний оптический блок,
вытянув его наружу, как показано на
РИС. 117;
11408026J0006EM
11508026J0007EM
11608026J0008EM
11708026J0017EM
133

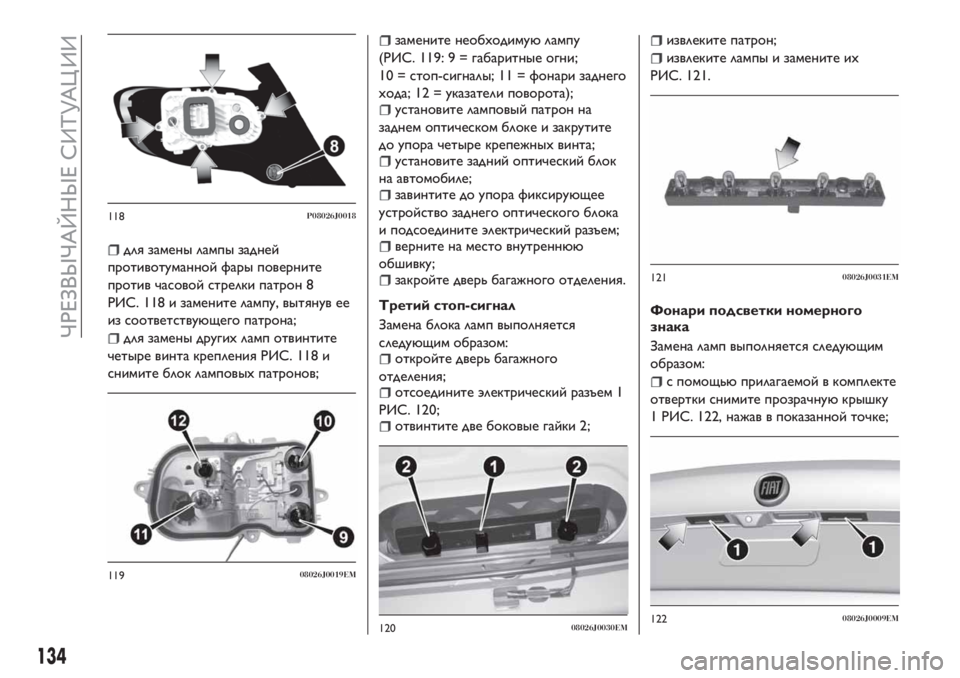

для замены лампы задней
противотуманной фары поверните
против часовой стрелки патрон 8
РИС. 118 и замените лампу, вытянув ее
из соответствующего патрона;
для замены других ламп отвинтите
четыре винта крепления РИС. 118 и
снимите блок ламповых патронов;
замените необходимуюлампу
(РИС. 119: 9 = габаритные огни;
10 = стоп-сигналы; 11 = фонари заднего
хода; 12 = указатели поворота);
установите ламповый патрон на
заднем оптическом блоке и закрутите
до упора четыре крепежных винта;
установите задний оптический блок
на автомобиле;
завинтите до упора фиксирующее
устройство заднего оптического блока
и подсоедините электрический разъем;
верните на место внутреннюю
обшивку;
закройте дверь багажного отделения.
Третий стоп-сигнал
Замена блока ламп выполняется
следующим образом:
откройте дверь багажного
отделения;
отсоедините электрический разъем 1
РИС. 120;
отвинтите две боковые гайки 2;
извлеките патрон;
извлеките лампы и замените их
РИС. 121.
Фонари подсветки номерного
знака
Замена ламп выполняется следующим
образом:
с помощьюприлагаемой в комплекте
отвертки снимите прозрачнуюкрышку
1 РИС. 122, нажав в показанной точке;
118P08026J0018
11908026J0019EM
12008026J0030EM
12108026J0031EM
12208026J0009EM
134
