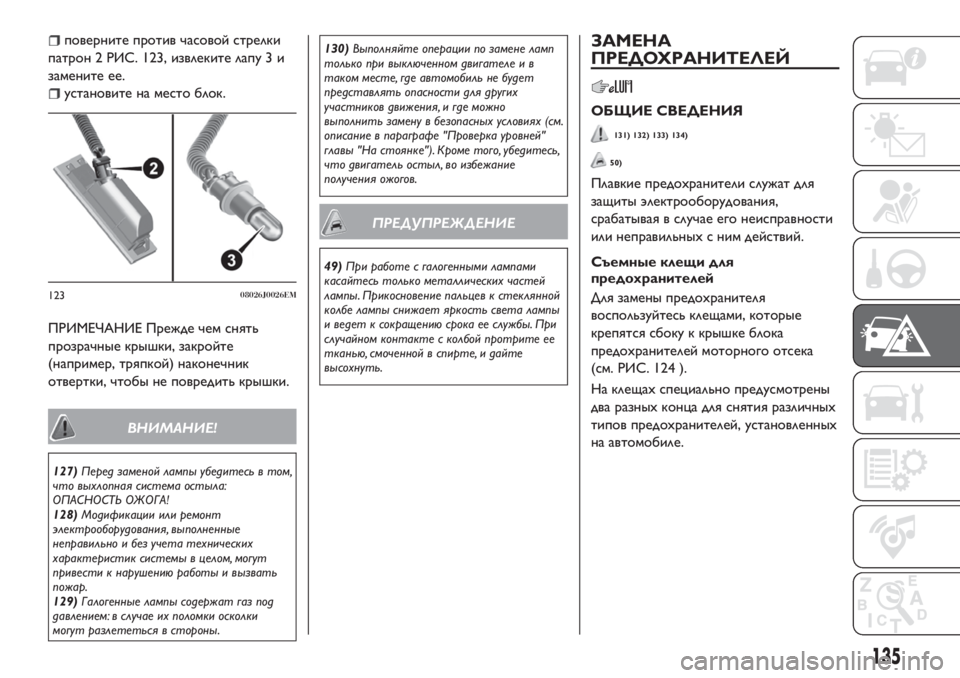

поверните против часовой стрелки
патрон 2 РИС. 123, извлеките лапу 3 и
замените ее.
установите на место блок.
ПРИМЕЧАНИЕ Прежде чем снять
прозрачные крышки, закройте
(например, тряпкой) наконечник
отвертки, чтобы не повредить крышки.
ВНИМАНИЕ!
127)Перед заменой лампы убедитесь в том,
что выхлопная система остыла:
ОПАСНОСТЬ ОЖОГА!
128)Модификации или ремонт
электрооборудования, выполненные
неправильно и без учета технических
характеристик системы в целом, могут
привести к нарушению работы и вызвать
пожар.
129)Галогенные лампы содержат газ под
давлением: в случае их поломки осколки
могут разлететься в стороны.130)Выполняйте операции по замене ламп
только при выключенном двигателе и в
таком месте, где автомобиль не будет
представлять опасности для других
участников движения, и где можно
выполнить замену в безопасных условиях (см.
описание в параграфе "Проверка уровней"
главы "На стоянке"). Кроме того, убедитесь,
что двигатель остыл, во избежание
получения ожогов.
ПРЕДУПРЕЖДЕНИЕ
49)При работе с галогенными лампами
касайтесь только металлических частей
лампы. Прикосновение пальцев к стеклянной
колбе лампы снижает яркость света лампы
и ведет к сокращению срока ее службы. При
случайном контакте с колбой протрите ее
тканью, смоченной в спирте, и дайте
высохнуть.
ЗАМЕНА
ПРЕДОХРАНИТЕЛЕЙ
ОБЩИЕ СВЕДЕНИЯ
131) 132) 133) 134)
50)
Плавкие предохранители служат для
защиты электрооборудования,
срабатывая в случае его неисправности
или неправильных с ним действий.
Съемные клещи для
предохранителей
Для замены предохранителя
воспользуйтесь клещами, которые
крепятся сбоку к крышке блока
предохранителей моторного отсека
(см. РИС. 124 ).
На клещах специально предусмотрены
два разных конца для снятия различных
типов предохранителей, установленных
на автомобиле.
12308026J0026EM
135
Page 138 of 256

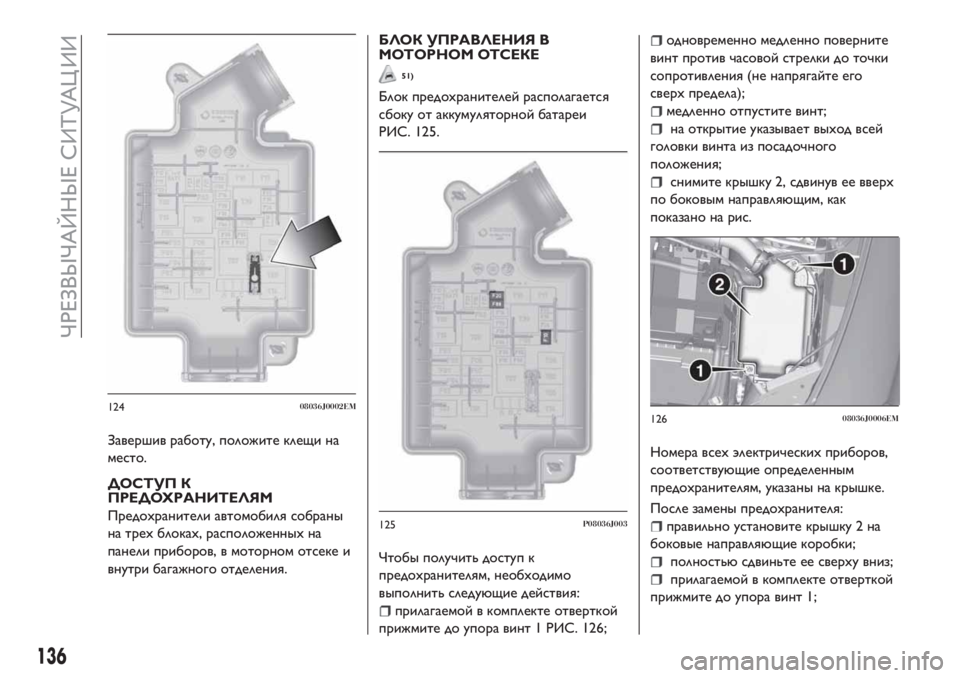

Завершив работу, положите клещи на
место.
ДОСТУП К
ПРЕДОХРАНИТЕЛЯМ
Предохранители автомобиля собраны
на трех блоках, расположенных на
панели приборов, в моторном отсеке и
внутри багажного отделения.
БЛОК УПРАВЛЕНИЯ В
МОТОРНОМ ОТСЕКЕ
51)
Блок предохранителей располагается
сбоку от аккумуляторной батареи
РИС. 125.
Чтобы получить доступ к
предохранителям, необходимо
выполнить следующие действия:
прилагаемой в комплекте отверткой
прижмите до упора винт 1 РИС. 126;
одновременно медленно поверните
винт против часовой стрелки до точки
сопротивления (не напрягайте его
сверх предела);
медленно отпустите винт;
на открытие указывает выход всей
головки винта из посадочного
положения;
снимите крышку 2, сдвинув ее вверх
по боковым направляющим, как
показано на рис.
Номера всех электрических приборов,
соответствующие определенным
предохранителям, указаны на крышке.
После замены предохранителя:
правильно установите крышку 2 на
боковые направляющие коробки;
полностьюсдвиньте ее сверху вниз;
прилагаемой в комплекте отверткой
прижмите до упора винт 1;
12408036J0002EM
125P08036J003
12608036J0006EM
136
ЧРЕЗВЫЧАЙНЫЕ СИТУАЦ ИИ
Page 139 of 256
одновременно медленно поверните
винт по часовой стрелке до места
сопротивления (не напрягайте его
сверх предела);
медленно отпустите винт;
на закрытие указывает вхождение
всей головки винта в посадочное
положение.

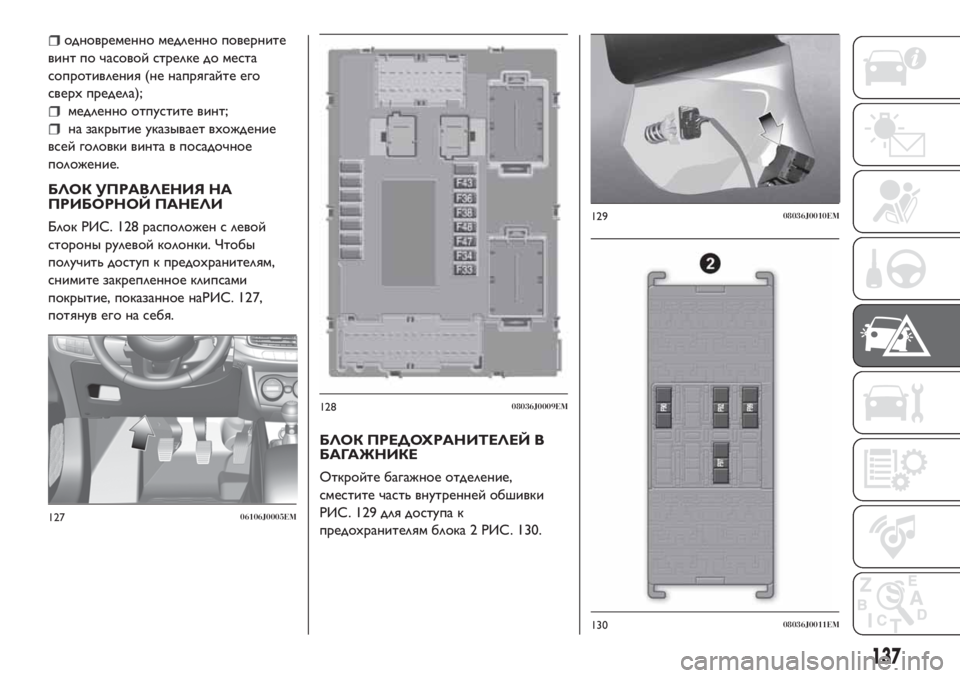

БЛОК УПРАВЛЕНИЯ НА
ПРИБОРНОЙ ПАНЕЛИ
Блок РИС. 128 расположен с левой
стороны рулевой колонки. Чтобы
получить доступ к предохранителям,
снимите закрепленное клипсами
покрытие, показанное наРИС. 127,
потянув его на себя.
БЛОК ПРЕДОХРАНИТЕЛЕЙ В
БАГАЖНИКЕ
Откройте багажное отделение,
сместите часть внутренней обшивки
РИС. 129 для доступа к
предохранителям блока 2 РИС. 130.
12706106J0005EM
12808036J0009EM
12908036J0010EM
13008036J0011EM
137
Page 140 of 256

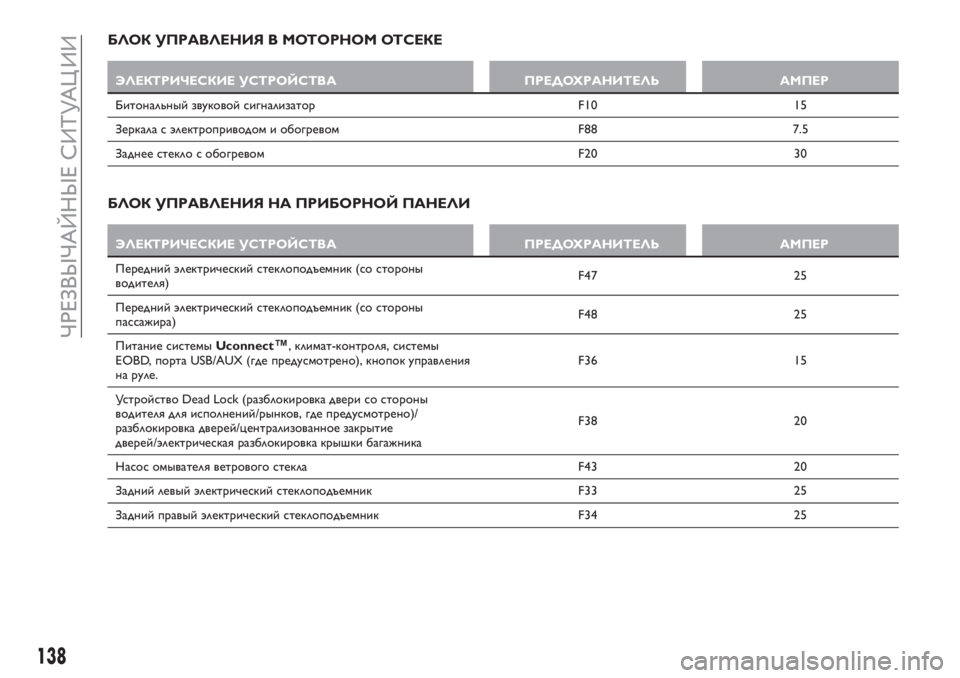

БЛОК УПРАВЛЕНИЯ В МОТОРНОМ ОТСЕКЕ
ЭЛЕКТРИЧЕСКИЕ УСТРОЙСТВА ПРЕДОХРАНИТЕЛЬ АМПЕР
Битональный звуковой сигнализатор F10 15
Зеркала с электроприводом и обогревом F88 7.5
Заднее стекло с обогревом F20 30
БЛОК УПРАВЛЕНИЯ НА ПРИБОРНОЙ ПАНЕЛИ
ЭЛЕКТРИЧЕСКИЕ УСТРОЙСТВА ПРЕДОХРАНИТЕЛЬ АМПЕР
Передний электрический стеклоподъемник (со стороны
водителя)F47 25
Передний электрический стеклоподъемник (со стороны
пассажира)F48 25
Питание системыUconnect
™, климат-контроля, системы
EOBD, порта USB/AUX (где предусмотрено), кнопок управления
на руле.F36 15
Устройство Dead Lock (разблокировка двери со стороны
водителя для исполнений/рынков, где предусмотрено)/
разблокировка дверей/централизованное закрытие
дверей/электрическая разблокировка крышки багажникаF38 20
Насос омывателя ветрового стекла F43 20
Задний левый электрический стеклоподъемник F33 25
Задний правый электрический стеклоподъемник F34 25
138
ЧРЕЗВЫЧАЙНЫЕ СИТУАЦ ИИ
Page 141 of 256

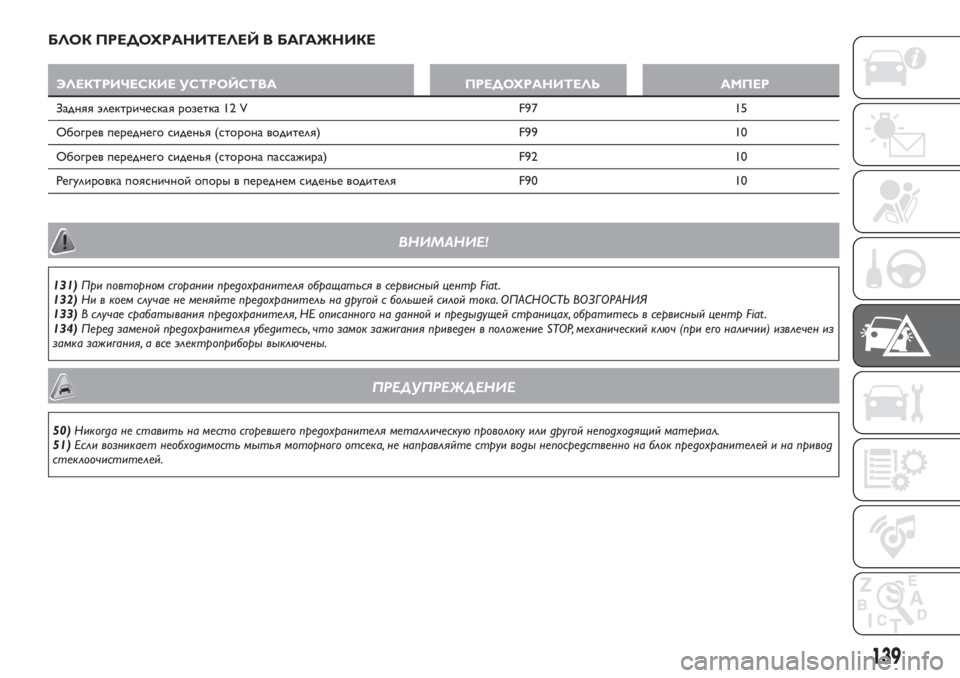

БЛОК ПРЕДОХРАНИТЕЛЕЙ В БАГАЖНИКЕ
ЭЛЕКТРИЧЕСКИЕ УСТРОЙСТВА ПРЕДОХРАНИТЕЛЬ АМПЕР
Задняя электрическая розетка 12 V F97 15
Обогрев переднего сиденья (сторона водителя) F99 10
Обогрев переднего сиденья (сторона пассажира) F92 10
Регулировка поясничной опоры в переднем сиденье водителя F90 10
ВНИМАНИЕ!
131)При повторном сгорании предохранителя обращаться в сервисный центр Fiat .
132)Ни в коем случае не меняйте предохранитель на другой с большей силой тока. ОПАСНОСТЬ ВОЗГОРАНИЯ
133)В случае срабатывания предохранителя, НЕ описанного на данной и предыдущей страницах, обратитесь в сервисный центр Fiat .
134)Перед заменой предохранителя убедитесь, что замок зажигания приведен в положение STOP, механический ключ (при его наличии) извлечен из
замка зажигания, а все электроприборы выключены.
ПРЕДУПРЕЖДЕНИЕ
50)Никогда не ставить на место сгоревшего предохранителя металлическую проволоку или другой неподходящий материал.
51)Если возникает необходимость мытья моторного отсека, не направляйте струи воды непосредственно на блок предохранителей и на привод
стеклоочистителей.
139
Page 142 of 256

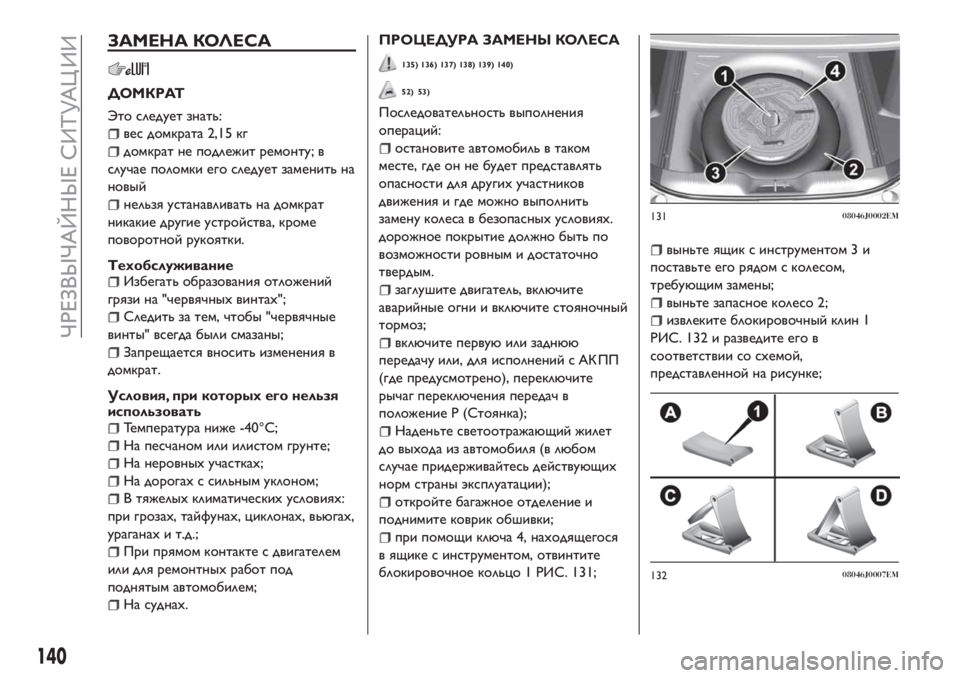

ЗАМЕНА КОЛЕСА
ДОМКРАТ
Это следует знать:
вес домкрата 2,15 кг
домкрат не подлежит ремонту; в
случае поломки его следует заменить на
новый
нельзя устанавливать на домкрат
никакие другие устройства, кроме
поворотной рукоятки.
Техобслуживание
Избегать образования отложений
грязи на "червячных винтах";
Следить за тем, чтобы "червячные
винты" всегда были смазаны;
Запрещается вносить изменения в
домкрат.
Условия, при которыхего нельзя
использовать
Температура ниже -40°C;
На песчаном или илистом грунте;
На неровных участках;
На дорогах с сильным уклоном;
В тяжелых климатических условиях:
при грозах, тайфунах, циклонах, вьюгах,
ураганах и т.д.;
При прямом контакте с двигателем
или для ремонтных работ под
поднятым автомобилем;
На суднах.
ПРОЦЕДУРА ЗАМЕНЫ КОЛЕСА
135) 136) 137) 138) 139) 140)
52) 53)
Последовательность выполнения
операций:
остановите автомобиль в таком
месте, где он не будет представлять
опасности для других участников
движения и где можно выполнить
замену колеса в безопасных условиях.
дорожное покрытие должно быть по
возможности ровным и достаточно
твердым.
заглушите двигатель, включите
аварийные огни и включите стояночный
тормоз;
включите первую или заднюю
передачу или, для исполнений с АК ПП
(где предусмотрено), переключите
рычаг переключения передач в
положение P (Стоянка);
Наденьте светоотражающий жилет
до выхода из автомобиля (в любом
случае придерживайтесь действующих
норм страны эксплуатации);
откройте багажное отделение и
поднимите коврик обшивки;
при помощи ключа 4, находящегося
в ящике с инструментом, отвинтите
блокировочное кольцо 1 РИС. 131;
выньте ящик с инструментом 3 и
поставьте его рядом с колесом,
требующим замены;
выньте запасное колесо 2;
извлеките блокировочный клин 1
РИС. 132 и разведите его в
соответствии со схемой,
представленной на рисунке;
13108046J0002EM
13208046J0007EM
140
ЧРЕЗВЫЧАЙНЫЕ СИТУАЦ ИИ
Page 143 of 256

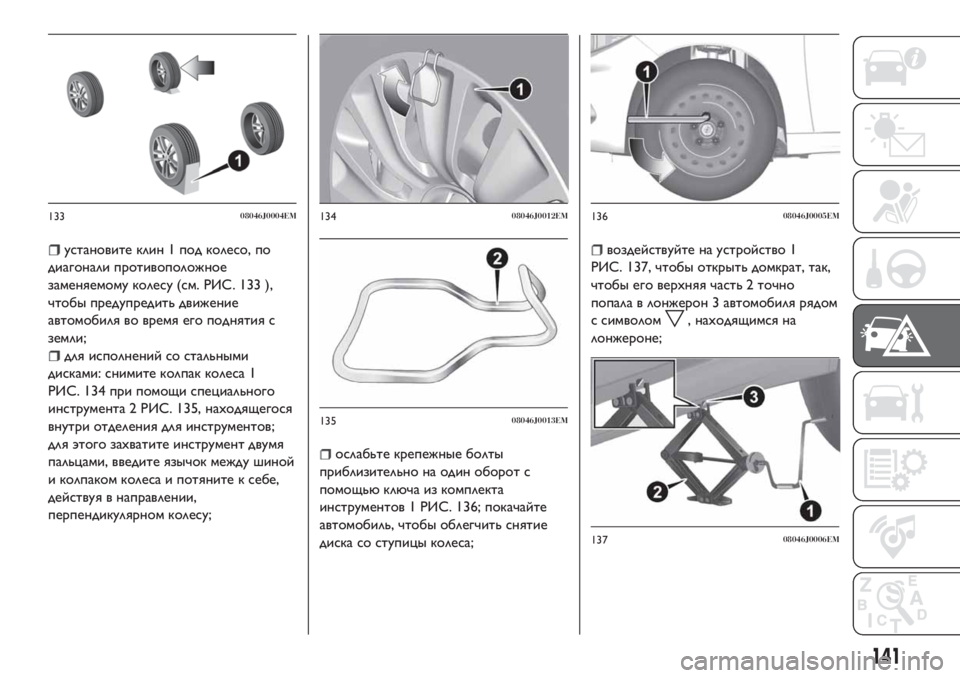

установите клин 1 под колесо, по
диагонали противоположное
заменяемому колесу (см. РИС. 133 ),
чтобы предупредить движение
автомобиля во время его поднятия с
земли;
для исполнений со стальными
дисками: снимите колпак колеса 1
РИС. 134 при помощи специального
инструмента 2 РИС. 135, находящегося
внутри отделения для инструментов;
для этого захватите инструмент двумя
пальцами, введите язычок между шиной
и колпаком колеса и потяните к себе,
действуя в направлении,
перпендикулярном колесу;
ослабьте крепежные болты
приблизительно на один оборот с
помощьюключа из комплекта
инструментов 1 РИС. 136; покачайте
автомобиль, чтобы облегчить снятие
диска со ступицы колеса;
воздействуйте на устройство 1
РИС. 137, чтобы открыть домкрат, так,
чтобы его верхняя часть 2 точно
попала в лонжерон 3 автомобиля рядом
с символом
, находящимся на
лонжероне;
13308046J0004EM13408046J0012EM
13508046J0013EM
13608046J0005EM
13708046J0006EM
141
Page 144 of 256

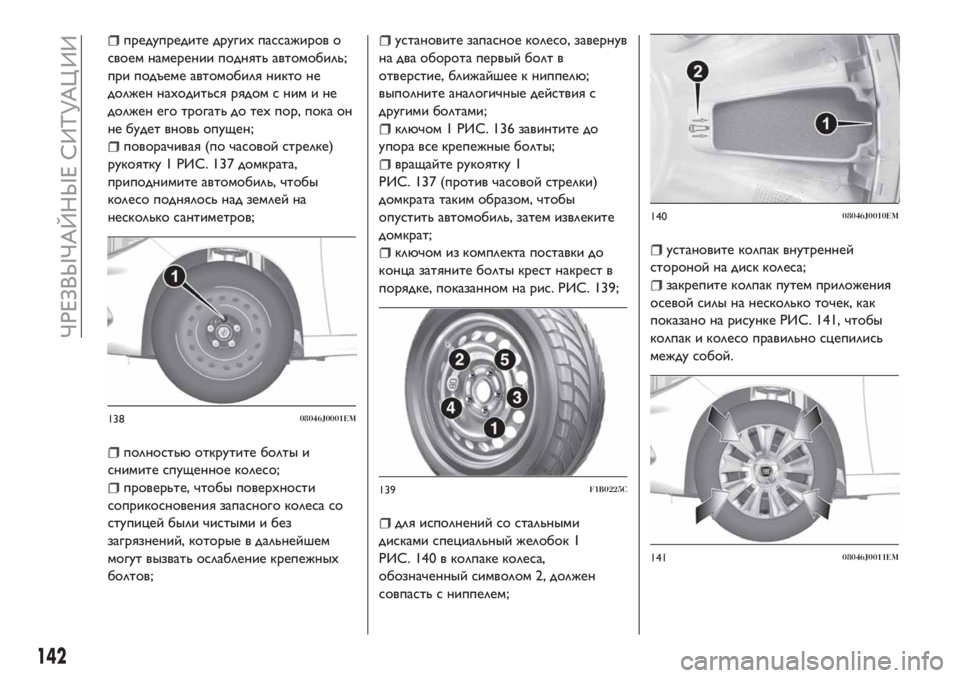

предупредите других пассажиров о
своем намерении поднять автомобиль;
при подъеме автомобиля никто не
должен находиться рядом с ним и не
должен его трогать до тех пор, пока он
не будет вновь опущен;
поворачивая (по часовой стрелке)
рукоятку 1 РИС. 137 домкрата,
приподнимите автомобиль, чтобы
колесо поднялось над землей на
несколько сантиметров;
полностьюоткрутите болты и
снимите спущенное колесо;
проверьте, чтобы поверхности
соприкосновения запасного колеса со
ступицей были чистыми и без
загрязнений, которые в дальнейшем
могут вызвать ослабление крепежных
болтов;
установите запасное колесо, завернув
на два оборота первый болт в
отверстие, ближайшее к ниппелю;
выполните аналогичные действия с
другими болтами;
ключом 1 РИС. 136 завинтите до
упора все крепежные болты;
вращайте рукоятку 1
РИС. 137 (против часовой стрелки)
домкрата таким образом, чтобы
опустить автомобиль, затем извлеките
домкрат;
ключом из комплекта поставки до
конца затяните болты крест накрест в
порядке, показанном на рис. РИС. 139;
для исполнений со стальными
дисками специальный желобок 1
РИС. 140 в колпаке колеса,
обозначенный символом 2, должен
совпасть с ниппелем;
установите колпак внутренней
стороной на диск колеса;
закрепите колпак путем приложения
осевой силы на несколько точек, как
показано на рисунке РИС. 141, чтобы
колпак и колесо правильно сцепились
между собой.
13808046J0001EM
139F1B0225C
14008046J0010EM
14108046J0011EM
142
