2018 FIAT TIPO 4DOORS Руководство по эксплуатации и техобслуживанию (in Russian)

МУЛЬТИМЕДИА
В этой главе описываются основные
функции информационно-
телематических систем
Uconnect™Radio,Uconnect™5"и
Uconnect™5" Nav, которыми может
быть оснащен автомобиль.
РЕКОМЕНДАЦ ИИ, ОРГАНЫ
УПРАВЛЕНИЯ И ОБЩ ИЕ
СВЕД ЕНИЯ................216
Uconnect™ Radio............218
Uconnect™ 5" - Uconnect™ 5" Nav .228
СЕРТИФИКАТЫ ОМОЛОГАЦ ИИ . .239
215

РЕКОМЕНДАЦИИ,
ОРГАНЫ УПРАВЛЕНИЯ И
ОБЩИЕ СВЕДЕНИЯ
БЕЗОПАСНОСТЬ ДВИЖЕНИЯ
Прежде чем приступить к управлению
автомобилем, научитесь пользоваться
функциями системы.
Прежде чем приступить к управлению
автомобилем, внимательно прочтите
инструкции и изучите режимы
использования системы.
178) 179)
УСЛОВИЯ РАДИОПРИЕМА
Во время движения условия
радиоприема постоянно меняются.
Качество приема может нарушаться в
горах, рядом со зданиями или мостами,
особенно при удалении от передатчика
работающей станции вещания.
ПРЕДУПРЕЖД ЕНИЕ В процессе
приема информации о дорожном
движении громкость может
увеличиваться по сравнением с
обычным уровнем воспроизведения
звука.УХОД И ТЕХОБСЛУЖИВАНИЕ
Соблюдайте следующие меры
предосторожности, чтобы обеспечить
полнуюфункциональную
эффективность системы:
Не касайтесь дисплея заостренными
или твердыми предметами, которые
могут повредить его поверхность; во
время очистки с помощьюмягкой,
сухой, чистой антистатической тряпки
не нажимайте на дисплей.
Не пользуйтесь спиртом, бензином
и их производными для очистки
поверхности дисплея.
Не допускайте попадания жидкостей
в систему: это может нанести ей
непоправимый вред.
78) 79)
ЗАЩИТА ОТ КРАЖИ
Система оборудована защитой от
кражи, которая основана на обмене
информацией с электронным блоком
управления (бортовым компьютером)
автомобиля.
Такая система обеспечивает
максимальнуюбезопасность и не
требует ввода секретного кода после
каждого отключения питания.Если результат проверки оказывается
положительным, система начинает
работать, а если коды не совпадают или
же электронный блок управления
(бортовой компьютер) был заменен, то
поступает запрос на ввод секретного
кода. Процедура ввода этого кода
описана в следующем разделе.
Ввод секретного кода
При включении системы в случае
запроса кода на дисплее появляется
надпись «Введите противоугонный
код» с графическим изображением
цифровой клавиатуры для ввода
секретного кода.
Секретный код представляет собой
четыре цифры от 0 до 9.
Uconnect™ Radio:
Чтобы ввести цифры кода,
поверните правуюручку
"BROWSE/ENTER" (просмотр/ввод) и
нажмите для подтверждения выбора.
После введения четвертой цифры,
сместите курсор на "ОК" и нажмите
правуюручку "BROWSE/ENTER", после
чего система начнет работать.
216
МУЛЬТИМЕД ИА

Uconnect™ 5” e Uconnect™ 5”
Nav:
Чтобы ввести цифры кода,
нажимайте на графические кнопки на
дисплее.
При вводе ошибочного кода система
отображает надпись "Ошибка кода",
чтобы сигнализировать о
необходимости ввести правильный код.
После 3 попыток ввода кода система
отображает надпись "Ошибка кода.
Радиоприемник заблокирован.
Подождите 30 минут". Процедуру ввода
кода можно начинать снова после
исчезновения этого сообщения с
дисплея.
Паспорт на радиоприемник
Паспорт представляет собой документ,
удостоверяющий собственность на
систему. В паспорте указана модель
системы, ее серийный номер и
секретный код.
В случае утери паспорта на
радиоприемник следует обратиться в
сервисный центр Fiat, имея при себе
удостоверение личности и документы,
подтверждающие право собственности
на автомобиль.
ПРЕДУПРЕЖД ЕНИЕ Необходимо
бережно хранить паспорт
радиоприемника, чтобы представить
его компетентным органам в случае
кражи.
ПРЕДУПРЕЖДЕНИЯ
Смотрите на экран только при
необходимости и только в условиях
полной безопасности. При
необходимости длительного просмотра
экрана остановите автомобиль в
безопасном месте, чтобы не
отвлекаться от управления.
При обнаружении неисправности
автомобиля немедленно прервите
пользование системой. В противном
случае можно вызвать повреждения
самой системы. Как можно быстрее
обратитесь в сервисный центр Fiat для
устранения неисправности.
ВНИМАНИЕ!
178)Соблюдайте указанные меры
предосторожности: в противном случае
возможны травмы или повреждение
системы.
179)Слишком высокий уровень громкости
может представлять опасность. Следует
устанавливать уровень громкости, не
заглушающий внешние звуки (например, гудки,
сирены автомобилей скорой помощи, полиции
и т. п.).
ПРЕДУПРЕЖДЕНИЕ
78)Производите очистку передней панели и
поверхности дисплея только мягкой, чистой,
сухой антистатической тканью.
Применение моющих и полирующих средств
может привести к повреждению
поверхности панели. Не пользуйтесь
спиртом, бензином и их производными.
79)Не используйте дисплей как подставку
под носители с присоской или с клейкой
поверхностью для внешних навигационных
приборов, смартфонов или т. п.
217

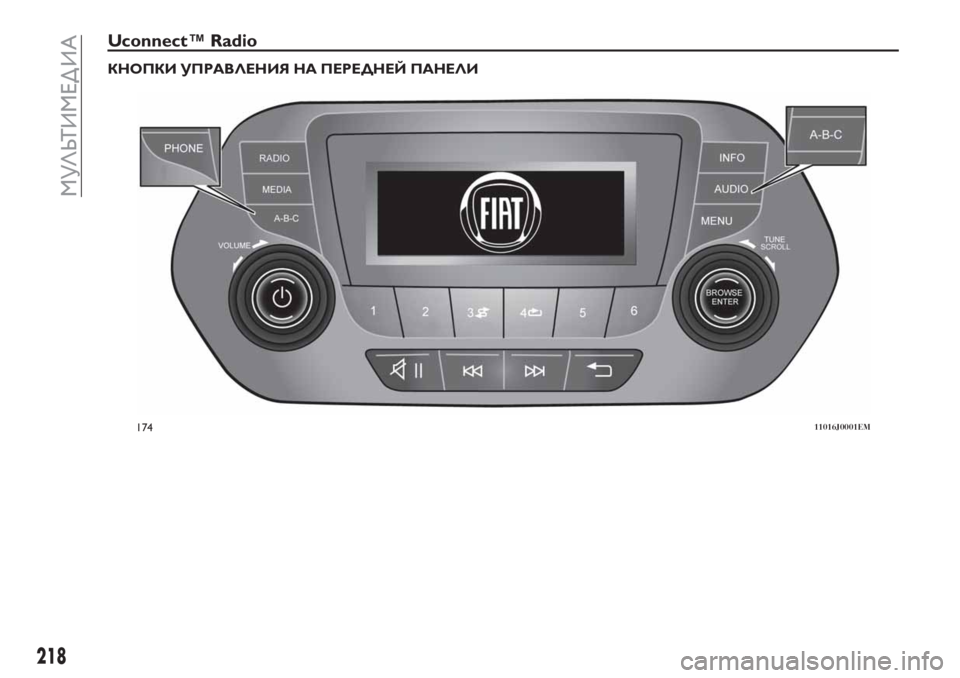

Uconnect™ Radio
КНОПКИ УПРАВЛЕНИЯ НА ПЕРЕДНЕЙ ПАНЕЛИ
17411016J0001EM
218
МУЛЬТИМЕД ИА

СВОДНАЯ ТАБЛИЦА КНОПОК УПРАВЛЕНИЯ НА ПЕРЕДНЕЙ ПАНЕЛИ
Кнопка Функции Режим
Зажигание Кратковременное нажатие кнопки
Выключение Кратковременное нажатие кнопки
Регулировка громкости Вращение ручки по/против часовой стрелки
Включение/выключение звука (Без звука/Пауза) Кратковременное нажатие кнопки
Выход из режима выбора/возврат к предыдущему окну Кратковременное нажатие кнопки
BROWSE/ENTERПросмотр списка, настройка радиостанции или выбор
предыдущей/следующей звуковой дорожкиВращение ручки по/против часовой стрелки
Подтверждение функции, отображаемой на дисплее Кратковременное нажатие кнопки
ИНФОВыбор режима показа ("Радио", "Медиа") Кратковременное нажатие кнопки
ТЕЛЕФОН
(*)Доступ к режиму "Телефон" (для моделей/рынков, для
которых это предусмотрено)Кратковременное нажатие кнопки
AUDIO
(*)Доступ к функциям настройки и регулировке звука Кратковременное нажатие кнопки
МЕНЮДоступ к менюнастроек/ Телеинформационной системе Кратковременное нажатие кнопки
MEDIAВыбор источника: USB или AUX (где предусмотрено) Кратковременное нажатие кнопки
RADIOДоступ к режиму "Радио" Кратковременное нажатие кнопки
1-2-3-4-5-6Занесение в память текущей радиостанции Продолжительное нажатие кнопки
Вызов сохраненной в памяти радиостанции Кратковременное нажатие кнопки
A-B-CВыбор блока предварительных настроек радио или
выбор нужной буквы каждого спискаКратковременное нажатие кнопки
Поиск предыдущей радиостанции или выбор
предыдущего трека USBКратковременное нажатие кнопки
Сканирование низких частот до освобождения
кнопки/ускоренной перемотки трека назад на
носителе USBПродолжительное нажатие кнопки
(*) (для исполнений/рынков, где предусмотрено)
219

Кнопка Функции Режим
Поиск последующей радиостанции или выбор
последующего трека USBКратковременное нажатие кнопки
Сканирование высоких частот до освобождения
кнопки / ускоренная перемотка трека вперед на
носителе USBПродолжительное нажатие кнопки
Обычное воспроизведение треков, записанных на
носителе USBКратковременное нажатие кнопки
Повтор трека, записанного на носителе USB Кратковременное нажатие кнопки
220
МУЛЬТИМЕД ИА

КНОПКИ УПРАВЛЕНИЯ НА РУЛЕВОМ КОЛЕСЕ
На рулевом колесе имеются кнопки управления основными функциями системы, которые обеспечивают более удобное
управление. Активация выбранной функции в некоторых случаях зависит от продолжительности нажатия (краткое или
длительное нажатие), как указано в таблице на следующей странице.
17511026J0005EM
221

СВОДНАЯ ТАБЛИЦА КНОПОК УПРАВЛЕНИЯ НА РУЛЕВОМ КОЛЕСЕ
Кнопка Взаимодействие
Прием входящего телефонного вызова
Прием второго входящего вызова и перевод в режим ожидания текущего вызова.
Отказ от приема входящего телефонного вызова
Завершение текущего телефонного вызова
222
МУЛЬТИМЕД ИА
