2018 FIAT TIPO 4DOORS Руководство по эксплуатации и техобслуживанию (in Russian)

177)С шинами 17 и 18 дюймов поставляется запасное колесо 16 дюймов. Указанное запасное колесо должно использоваться только в
чрезвычайных ситуациях. Применение аварийного колеса должно быть ограничено необходимостью, а скорость не должна превышать 80 км/час.
На запасном колесе имеется наклейка оранжевого цвета, на которой приведены основные меры предосторожности по применению и
соответствующие ограничения по его использованию. Ни в коем случае не снимайте и не закрывайте наклейку. На наклейке на четырех языках
написано: «Внимание! Только для временного использования! Максимальная скорость 80 км/час! По возможности заменить на стандартное
рабочее колесо. Не закрывайте данные инструкции». Категорически запрещается устанавливать колпак на запасное колесо. С установленным
запасным колесом меняются характеристики управления автомобилем. Избегайте резких ускорений и торможений, резких поворотов рулевого
колеса и вхождений в поворот на скорости. В самые короткие сроки следует отремонтировать и вновь установить замененное колесо. Не
допускается одновременное использование двух или более запасных колес. Перед установкой крепежных болтов не наносите на резьбу смазку, это
может привести к их самопроизвольному выкручиванию.
199

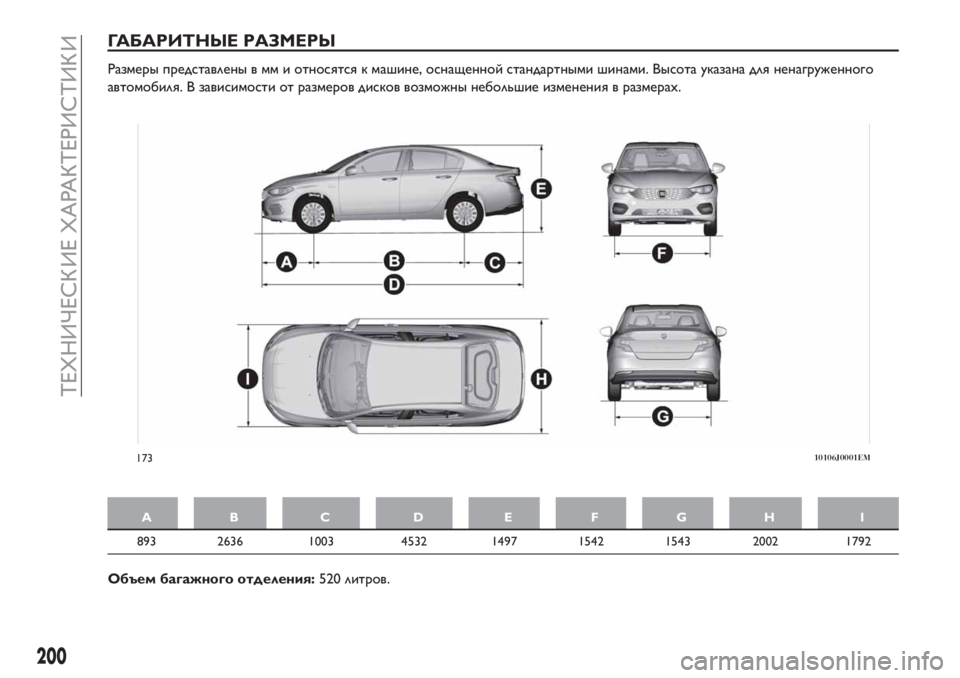

ГАБАРИТНЫЕ РАЗМЕРЫ
Размеры представлены в мм и относятся к машине, оснащенной стандартными шинами. Высота указана для ненагруженного
автомобиля. В зависимости от размеров дисков возможны небольшие изменения в размерах.
AB C D E FGH I
893 2636 1003 4532 1497 1542 1543 2002 1792
Объем багажного отделения:520 литров.
17310106J0001EM
200
ТЕХНИЧЕСК ИЕ ХАРАКТЕРИСТИК И

МАССА
Масса (кг) 1.4 16V 95 л. с. 1.6 E.TorQ 1.4 T-jet 120 л. с. СНГ(*)
Собственная масса автомобиля
(со всеми жидкостями, с
топливным баком, заполненным
на 90%, и без дополнительных
комплектующих)1150 1205 1270
Полезная грузоподъемность,
включая вес водителя
(**)500 500 500
Максимально допустимые
нагрузки
(***)
– передняя ось 1050 1050 1050
– задняя ось 900 900 900
– всего 1650 1705 1770
Допустимая буксируемая
нагрузка
- прицеп с тормозами 1200 800 1200
– прицеп без тормозов 500 500 500
Максимальная нагрузка на
тягово–сцепное устройство
(прицеп с тормозами)60 60 60
Максимальная нагрузка на
крышу45 45 45
(*) Для исполнений/рынков где предусмотрено.
(**) При установке дополнительного оборудования собственный вес автомобиля увеличивается, а величина полезной грузоподъемности снижается относительно
максимально допустимых нагрузок.
(***) Не допускается превышение максимально допустимой нагрузки. За размещение грузов в багажном отсеке и/или на погрузочной площадке при соблюдении
максимально допустимых нагрузок отвечает пользователь.
201

Масса (кг) 1.3 Multijet 95 л. с.1.6 Multijet 120CV / 1.6 Multijet 115CV(****)
Собственная масса автомобиля (со всеми
жидкостями, с топливным баком,
заполненным на 90%, и без дополнительных
комплектующих)1205 1270
Полезная грузоподъемность, включая вес
водителя
(**)500 500
Максимально допустимые нагрузки
(***)
– передняя ось 1050 1050
– задняя ось 900 900
– всего 1705 1770
Допустимая буксируемая нагрузка
- прицеп с тормозами 1200 1200
– прицеп без тормозов 500 500
Максимальная нагрузка на тягово–сцепное
устройство (прицеп с тормозами)60 60
Максимальная нагрузка на крышу 45 45
(****) Исполнения для отдельных рынков
(**) При установке дополнительного оборудования собственный вес автомобиля увеличивается, а величина полезной грузоподъемности снижается относительно
максимально допустимых нагрузок.
(***) Не допускается превышение максимально допустимой нагрузки. За размещение грузов в багажном отсеке и/или на погрузочной площадке при соблюдении
максимально допустимых нагрузок отвечает пользователь.
202
ТЕХНИЧЕСК ИЕ ХАРАКТЕРИСТИК И

ЗАПРАВКА
1.4 16V 95 л. с. 1.6 E.TorQРекомендуемое топливо и оригинальные смазочные
материалы
Топливный бак (литры) 45 45
Бензин без содержания свинца с октановым числом не
ниже 95 R.O.N. (Стандарт EN228)
(*)включая резерв в (литры) 7 7
Система охлаждения двигателя
(литры)4,6 5,4Смесь дистиллированной воды и жидкости PARAFLU
UPв
соотношении 50%
(**)
Картер двигателя (литры) 2,8 4,4
SELENIA K P.E. (исполнения 1.4 16V 95cv) / SELENIA
DIGITEK P.E. (исполнения 1.6 E.TorQ)
Картер двигателя и фильтр (литры) 2,95 4,7
Коробка переключения
передач/дифференциала (литры)1,76 6,2TUTELA TRANSMISSION GEARFORCE (исполнения
1.4 16V 95cv) / TUTELA TRANSMISSION GI/VI (исполнения
1.6 E.TorQ)
Гидравлический контур тормозного
устройства (кг)0,74 0,74 TUTELA TOP 4/S
Бачок стеклоомывателей ветрового
стекла (литры)3 3 Смесь воды и жидкости PETRONAS DURANCE SC 35
(*) Заправляйте автомобиль только бензином с низким содержанием серы (максимальное содержание серы 50 частей на миллион)
(**) В особо жестких климатических условиях рекомендуется использовать смесь в составе 60 % жидкости PARAFLUUPи 40 % деминерализованной воды.
203

1.4 T-jet 120 л. с. СНГ(*)Рекомендуемое топливо и
оригинальные смазочные материалы
Топливный бак (литры)
50/42(**)Бензин без содержания свинца с октановым
числом не ниже 95 R.O.N. (Спецификация
EN228) / СНГ (Спецификация EN589)
(***)включая резерв в (литры)
7/8(**)
Система охлаждения двигателя (литры) 5,2Смесь дистиллированной воды и жидкости
PARAFLUUPв соотношении 50%(****)
Картер двигателя (литры) 2,8
SELENIA MULTIPOWER GAS 5W-40
Картер двигателя и фильтр (литры) 3,4
Коробка переключения передач/
дифференциала (литры)1,8 TUTELA TRANSMISSION GEARFORCE
Гидравлический контур тормозного
устройства (кг)0,74 TUTELA TOP 4/S
Бачок стеклоомывателей ветрового стекла
(литры)3Смесь воды и жидкости PETRONAS
DURANCE SC 35
(*) Для исполнений/рынков где предусмотрено.
(**) Бак СНГ
(***)Максимальная мощность двигателя и эксплуатационные характеристики автомобиля гарантируются только при использовании бензина без содержания свинца
с октановым числом, равным 95 R.O.N. или более высоким.
(****)В особо жестких климатических условиях рекомендуется использовать смесь в составе 60 % жидкости PARAFLU
UPи 40 % деминерализованной воды.
204
ТЕХНИЧЕСК ИЕ ХАРАКТЕРИСТИК И

1.3 Multijet
95 л. с.
E5
(*)
1.3 Multijet
95 л. с. E6 /
E6 ECO1.6 Multijet
120CV /
1.6 Multijet
115CV
(***)
Рекомендуемое топливо и оригинальные
смазочные материалы
Топливный бак (литры) 45 45 45
Автомобильное дизельное топливо (Спецификация
ЕН590)
включая резерв в (литры) 7 7 7
Система охлаждения двигателя
(литры)6,1 6,1 6,1Смесь дистиллированной воды и жидкости
PARAFLU UP
UPв соотношении 50%(**)
Картер двигателя (литры) 3,0 3,7 4,4
SELENIA WR P.E. (исполнения E5) / SELENIA WR
FORWARD (исполнения E6)
Картер двигателя и фильтр (литры) 3,2 3,9 4,8
Коробка переключения
передач/дифференциала (литры)2,0 2,0 1,8 TUTELA TRANSMISSION GEARFORCE
Гидравлический контур тормозного
устройства (кг)0,74 0,74 0,74 TUTELA TOP 4/S
Бачок стеклоомывателей ветрового
стекла (литры)333Смесь воды и жидкости PETRONAS DURANCE SC
35
(*) Для исполнений/рынков где предусмотрено.
(***) Исполнения для отдельных рынков
(**) В особо жестких климатических условиях рекомендуется использовать смесь в составе 60 % жидкости PARAFLU
UPи 40 % деминерализованной воды.
205

ЭКСПЛУАТАЦИОННЫЕ ЖИДКОСТИ И СМАЗОЧНЫЕ МАТЕРИАЛЫ
77)
Моторное масло, которым оснащен ваш автомобиль, тщательно разработано и протестировано для соответствия требованиям
по Графику планового техобслуживания. Постоянное применение указанных смазочных материалов обеспечивает
характеристики расхода топлива и количества выбросов. Качество смазочного вещества является определяющим для работы и
долговечности двигателя.
В случае отсутствия смазочных веществ, соответствующих требуемым характеристикам, для долива допускается использование
масел с указанными характеристиками. В этом случае не гарантируется оптимальная работа двигателя.
ХАРАКТЕРИСТИКИ МАТЕРИАЛОВ
Пользование Характеристики СпецификацияОригинальные
жидкости и
смазочные
материалыИнтервал замены
Смазка для бензиновых
двигателей (исполнения
1.6 E.TorQ)SAE 0W-30
ACEA C2 / API SN9.55535-GS1SELENIA DIGITEK P.E.
Contractual Technical
Reference N° F020.B12По Графику планового
техобслуживания
Смазка для бензиновых
двигателей (исполнения
1.4 16V 95 л. с.)SAE 5W-40
ACEA C3 / API SN9.55535-S2SELENIA K P.E.
Contractual Technical
Reference N°F603.C07По Графику планового
техобслуживания
Смазочные материалы
для бензиновых
двигателей/двигателей
СНГ
(*)
SAE 5W-40
ACEA C3 / API SN9.55535-T2SELENIA
MULTIPOWER GAS
5W-40
ContractualTechnical
Reference N° F922.E09По Графику планового
техобслуживания
Смазка для дизельных
двигателей (исполнения
Евро 5)SAE 5W-30
ACEA C2955535-S1SELENIA WR P.E.
Contractual Technical
Reference N° F510.D07По Графику планового
техобслуживания
(*) Для исполнений/рынков где предусмотрено.
206
ТЕХНИЧЕСК ИЕ ХАРАКТЕРИСТИК И
