2018 FIAT TALENTO Návod k použití a údržbě (in Czech)

SEŘÍZENÍ MOTORU
Vzduchový filtr, palivový filtr:
znečištěná filtrační vložka snižuje výkon.
Je třeba ji vyměnit.
Volnoběh: nevyžaduje žádné seřízení.
KONTROLA HLADIN
MOTOROVÝ OLEJ
Motor spotřebovává normálně olej při
mazání a chlazení pohyblivých ústrojí,
takže je zcela běžné, že je třeba ho
doplňovat mezi dvěma výměnami.
Pokud je ale po uplynutí doby záběhu
spotřeba oleje vyšší než 0,5 litru na
1000 km, je třeba se obrátit na
autorizovaný servis Fiat.
UPOZORNĚNÍ Pravidelně kontrolujte
hladinu oleje, především před dlouhými
cestami, jinak zde hrozí nebezpečí
poškození motoru vozidla.
188) 186) 187) 189) 190) 191) 192) 193) 194)
44) 45) 46) 47)
5)
Kontrola hladiny motorového oleje
Hladinu oleje je nutno zkontrolovat
s vozidlem na rovné ploše a vypnutým
studeným motorem.
Chcete-li přesně znát hladinu oleje
a ujistit se, že nebyla překročena
maximální hladina (nebezpečí poškození
motoru), je nezbytné k tomu použít
kontrolní měrku.Displej na přístrojové desce upozorní
jen na minimální hladinu oleje.
Vytáhněte měrku a otřete ji čistým
hadříkem;
Kontrolní měrku zasuňte až na doraz;
Kontrolní měrku znovu vytáhněte;
Zkontrolujte hladinu: ta nesmí nikdy
klesnout pod značku "mini" A obr. 265,
ani překročit hladinu "maxi" B.
Po zkontrolování hladiny zasuňte měrku
až na doraz.
UPOZORNĚNÍ Aby se vyloučilo rozlití,
můžete k doplňování nebo plnění oleje
použít nálevku.
Doplnění / naplnění oleje
Vozidlo musí být na vodorovné ploše,
s vypnutým a vychladlým motorem
(například ráno před prvním
nastartováním).
265T29990
167

Odšroubujte uzávěr 1 obr. 266;
Doplňte hladinu (přibližné množství
oleje mezi značkami "mini" a "maxi" na
měrce 2 je 1,5 až 2 litry podle typu
motoru);
Počkejte asi 10 minut, aby olej mohl
natéct do okruhu motoru;
Zkontrolujte hladinu měrkou 2
obr. 266 (viz výše uvedené pokyny).
Jakmile je operace dokončena, vložte
celou měrku dolů a uzávěr zcela
zašroubujte.
UPOZORNĚNÍ K zabránění rozlití
můžete použít k doplňování / plnění
oleje nálevku.
UPOZORNĚNÍ Nepřekračujte hladinu
"maxi" a nezapomeňte zašroubovat
zpět uzávěr 1 a znovu zasunout měrku
2 obr. 266.
188) 186) 187) 189) 190) 191) 192) 193) 194)
Výměna motorového oleje
Obraťte se na autorizovaný servis Fiat.
Množství pro výměnu oleje
Hladinu motorového oleje kontrolujte
kontrolní měrkou (nikdy nesmí být pod
výškou hladiny MIN ani nad MAX).
Kvalita motorového oleje
Viz "Kapaliny a maziva" v kapitole
"Technické údaje".
UPOZORNĚNÍ V případě abnormálního
nebo opakovaného poklesu hladiny se
poraďte v autorizovaném servisu Fiat.
BRZDOVÁ KAPALINA
Kontrola hladiny se provádí s vypnutým
motorem ve vozidle stojícím na rovném
povrchu.
Je třeba ji kontrolovat často a kdykoliv,
kdy si všimnete i minimální změny
účinku brzdového systému.Hladina 2 obr. 267
Hladina nesmí nikdy klesnou pod
značku «MIN».
198) 199)
45) 49)
Plnění
Jakýkoli zásah do hydraulického okruhu
vyžaduje výměnu kapaliny rukou
odborníka.
Používejte pouze schválený druh
kapaliny (z nového balení).
Výměna
Viz Plán údržby (v této kapitole).
UPOZORNĚNÍ V případě abnormálního
nebo opakovaného poklesu hladiny se
poraďte v autorizovaném servisu Fiat.
CHLADICÍ KAPALINA
Při vypnutém motoru na rovné ploše
a za studena musí být hladina mezi
značkami „MINI“ a „MAXI“ uvedenými
na nádržce 1 obr. 268.
UPOZORNĚNÍ V případě abnormálního
nebo opakovaného poklesu hladiny se
poraďte v autorizovaném servisu Fiat.
266T36610
267T36609
168
ÚDRŽBA A PÉČE

188) 189) 191) 192) 193) 195)
45) 48)
Kontrola hladiny
Pravidelně kontrolujte hladinu chladicí
kapaliny (motor by mohl utrpět vážnou
újmu v případě nedostatku chladicí
kapaliny).
Pokud je nutné kapalinu doplnit,
používejte pouze výrobky
homologované servisní sítí Fiat, která
zaručuje:
ochranu před zamrznutím;
ochranu chladicího okruhu před
korozí.
Výměna
Viz Plán údržby (v této kapitole).
NÁDRŽKA OSTŘIKOVAČE
SKEL
188) 190) 192) 193) 196) 197)
45)
Plnění
Při vypnutém motoru otevřete uzávěr 3
obr. 269. Doplňte, dokud neuvidíte
hladinu kapaliny, pak vraťte uzávěr zpět.
Kapalina
Kapalina do ostřikovačů (nemrznoucí
v zimním období).
POZOR
186)Při doplňování oleje dávejte pozor, aby
nedošlo k úkapu oleje na části motoru, což
by mělo za následek nebezpečí vzniku
požáru. Nezapomeňte správně zavřít
uzávěr, jinak může dojít k požáru v důsledku
stříkání oleje na horké části motoru.187)Pokud vyměňujete horký motorový
olej, dejte pozor, abyste se proudem oleje
neopařili.
188)Před jakýmkoliv zásahem do
motorového prostoru musí být motor
zastavený.
189)Nenechte motor běžet v uzavřeném
prostoru, výfukové plyny jsou toxické.
190)Před otevřením víka motorového
prostoru zkontrolujte, zda je rameno
stěračů v klidové poloze. Nebezpečí
poranění.
191)Žádné práce na chladicím systému
nesmí být prováděny při zahřátém motoru.
Nebezpečí popálenin.
192)Při jakékoli práce v motorovém
prostoru nekuřte, protože by se zde mohly
vyskytovat plyny a hořlavé výpary:
nebezpečí požáru.
193)Jestliže je motor zahřátý, pracujte
v motorovém prostoru nanejvýš opatrně.
Nepřibližujte se příliš k ventilátoru chlazení
chladiče: ventilátoru by se mohl rozběhnout
a způsobit zranění. Pozor na šály, kravaty
a jiné volné části oděvu: mohly by být
vtaženy ústrojím v pohybu.
194)Při doplňování motorového oleje
počkejte před otevřením uzávěru, až motor
vychladne, platí to zejména pro vozidla
s hliníkovým uzávěrem (u příslušné verze
vozidla). POZOR: Nebezpečí popálenin!
195)Chladicí soustava je pod tlakem. Při
výměně je nutno používat pouze originální
víčko nádržky chladicí kapaliny, aby se
nenarušila účinnost chladicí soustavy. Je-li
motor horký, nesnímejte uzávěr nádržky:
nebezpečí popálenin.
268T36608
269T36607
169

196)Necestujte s prázdnou nádržkou
ostřikovače: činnost ostřikovače je velmi
důležitá pro zlepšení viditelnosti.
Opakované používání soustavy bez
kapaliny by mohlo rychle poškodit nebo
zhoršit činnost některých součástí.
197)Některé přísady do ostřikovačů jsou
hořlavé: v motorovém prostoru se
nacházejí horké části, které by se při
kontaktu s nimi mohly vznítit.
198)Brzdová kapalina je jedovatá a vysoce
žíravá. Při náhodném potřísnění omyjte
zasažené části těla vodou a neutrálním
mýdlem a opláchněte je hojným množstvím
vody. Při pozření kapaliny vyhledejte bez
prodlení lékaře.
199)Symbolem
na kontejneru jsou
označeny brzdové kapaliny syntetického
typu, tím jsou odlišeny od kapalin
minerálního typu. Kapalinami minerálního
typu se mohou nenapravitelně poškodit
speciální gumová těsnění brzdové
soustavy.
UPOZORNĚNÍ
44)V žádném případě se nesmí překročit
maximální hladina: Riziko poškození motoru
a katalyzátoru. Pokud došlo k překročení
maximální hladiny, vozidlo nestartujte
a obraťte na autorizovaný servis Fiat.
45)Pozor: při doplňování nezaměňte
kapaliny různého typu: jsou navzájem zcela
nekompatibilní! Dolitím nevhodné kapaliny
by se mohlo vozidlo těžce poškodit.
46)Hladina oleje nesmí nikdy překročit
značku MAX.47)Pro doplnění hladiny nepoužívejte olej,
který má jiné charakteristiky, jež ten, který je
již v motoru naplněn.
48)Do chladicí soustavy motoru používejte
ochrannou nemrznoucí směs PARAFLU UP.
Pro případné doplnění použijte stejnou
kapalinu jako do chladicí soustavy. Kapalinu
PARAFLU UP nesmíte smíchat s žádným
jiným typem kapaliny. Jestliže k tomu dojde,
v žádném případě nestartujte motor
a obraťte se na autorizovaný servis Fiat.
49)Brzdová kapalina je vysoce korozívní,
proto se nikdy nesmí dostat do kontaktu
s lakovanými díly. Případné zasažené části
okamžitě umyjte vodou.
UPOZORNĚNÍ
5)Vyjetý motorový olej a filtr obsahují
škodlivé látky pro životní prostředí.
S výměnu oleje a filtrů je vhodné se obrátit
na autorizovaný servis Fiat.
FILTRY
Výměna filtračních vložek (vzduchový
filtr, kabinový filtr a palivový filtr, atd.) je
naplánován v programu plánované
údržby.
Výměna
Viz program plánované údržby.
170
ÚDRŽBA A PÉČE

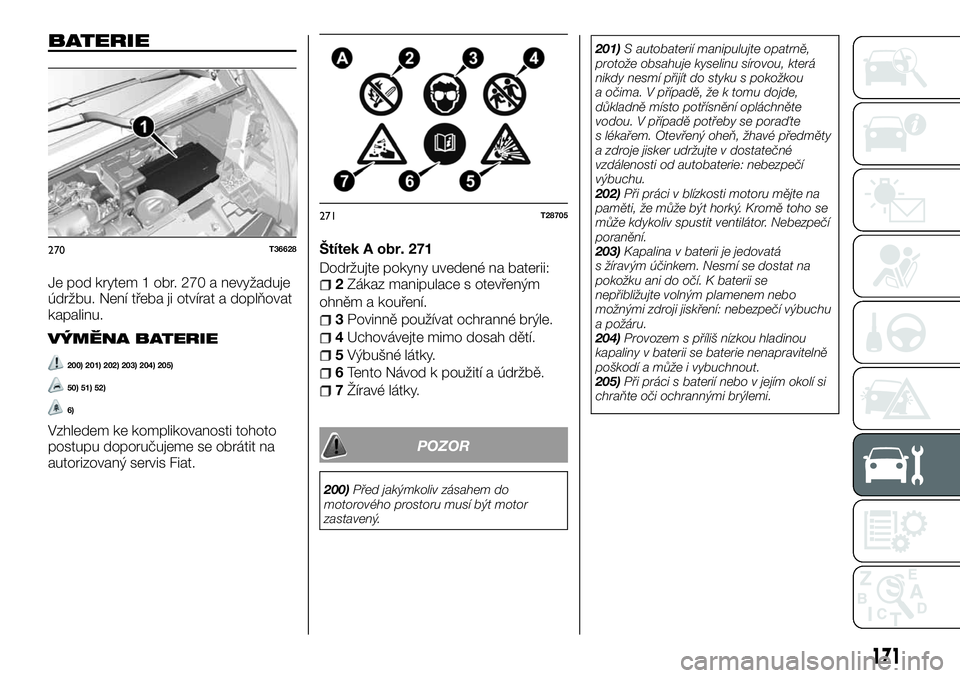

BATERIE
Je pod krytem 1 obr. 270 a nevyžaduje
údržbu. Není třeba ji otvírat a doplňovat
kapalinu.
VÝMĚNA BATERIE
200) 201) 202) 203) 204) 205)
50) 51) 52)
6)
Vzhledem ke komplikovanosti tohoto
postupu doporučujeme se obrátit na
autorizovaný servis Fiat.Štítek A obr. 271
Dodržujte pokyny uvedené na baterii:
2Zákaz manipulace s otevřeným
ohněm a kouření.
3Povinně používat ochranné brýle.
4Uchovávejte mimo dosah dětí.
5Výbušné látky.
6Tento Návod k použití a údržbě.
7Žíravé látky.
POZOR
200)Před jakýmkoliv zásahem do
motorového prostoru musí být motor
zastavený.201)S autobaterií manipulujte opatrně,
protože obsahuje kyselinu sírovou, která
nikdy nesmí přijít do styku s pokožkou
a očima. V případě, že k tomu dojde,
důkladně místo potřísnění opláchněte
vodou. V případě potřeby se poraďte
s lékařem. Otevřený oheň, žhavé předměty
a zdroje jisker udržujte v dostatečné
vzdálenosti od autobaterie: nebezpečí
výbuchu.
202)Při práci v blízkosti motoru mějte na
paměti, že může být horký. Kromě toho se
může kdykoliv spustit ventilátor. Nebezpečí
poranění.
203)Kapalina v baterii je jedovatá
s žíravým účinkem. Nesmí se dostat na
pokožku ani do očí. K baterii se
nepřibližujte volným plamenem nebo
možnými zdroji jiskření: nebezpečí výbuchu
a požáru.
204)Provozem s příliš nízkou hladinou
kapaliny v baterii se baterie nenapravitelně
poškodí a může i vybuchnout.
205)Při práci s baterií nebo v jejím okolí si
chraňte oči ochrannými brýlemi.
270T36628
271T28705
171

UPOZORNĚNÍ
50)Vzhledem k tomu, že je baterie
specifická, musí být nahrazena
ekvivalentním typem. Obraťte se na
značkový servis Fiat.
51)Nesprávnou instalací elektrického
a elektronického příslušenství se může
vozidlo vážně poškodit. Jestliže chcete po
zakoupení vozidla nainstalovat další
příslušenství (imobilizér, radiotelefon, atd.),
obraťte se na autorizovaný servis Fiat, kde
vám poradí nejvhodnější zařízení a doporučí
nutnost instalace baterie s vyšší )
52)Pokud za extrémně nízkých teplot
vozidlo nebudete delší dobu používat, je
baterii nutné demontovat a uložit na teplé
místo, aby se předešlo zamrznutí
elektrolytu.
UPOZORNĚNÍ
6)Baterie obsahují látky velmi nebezpečné
pro životní prostředí. S výměnou baterie se
obraťte na značkový servis Fiat.
KOLA
A PNEUMATIKY
INFORMACE
O BEZPEČNOSTI
Pneumatiky zajišťují jediný styk mezi
vozidlem a vozovkou, a proto je
nezbytné udržovat je v dobrém stavu.
Jste povinni respektovat místní normy
stanovené pravidly silničního provozu.
206) 207) 208) 209) 210)
53) 54)
ÚDRŽBA
Pneumatiky musí být v dobrém stavu
a jejich běhoun musí mít dostatečný
vzorek; pneumatiky schválené
automobilkou Fiat mají ukazatele
opotřebení 1 obr. 272, které jsou
tvořeny kontrolními výstupky
zabudovanými do tloušťky běhounu.Pokud je vzorek pneumatiky
opotřebovaný na úroveň výstupků tak,
že budou vidět 2 obr. 272, jakmile se
drážky sjedou na hloubku asi 1,6 mm,
je nutné pneumatiky vyměnit, protože již
nezasjití řádnou přilnavost na mokré
vozovce.
Přetížený vůz, dlouhá jízda po dálnici,
za velkého horka, jízda po nezpevněné
cestě: to vše přispívá k rychlejšímu
opotřebení pneumatik.
TLAK VZDUCHU
V PNEUMATIKÁCH
Dodržujte tlak huštění pneumatik
(včetně rezervního kola), kontrolujte jej
alespoň jednou za rok a před každou
delší cestou (viz štítek umístěný na
sloupku u dveří řidiče). Hodnoty tlaku se
musí kontrolovat u studených
pneumatik: neuvažujte vyšší hodnoty
tlaku, které mohou být dosaženy
v horkých měsících rychlou jízdou.
Pokud kontrolu tlaku nelze provést na
studených pneumatikách, je třeba zvýšit
uvedený tlak o 0,2 - 0,3 baru (nebo
3 PSI).
Nikdy neupouštějte pneumatiku, která
je zahřátá.
Vozidlo vybavené TPMS: Při podhuštění
nebo proděravění pneumatiky se na
přístrojové desce rozsvítí kontrolka
.
Viz «TPMS – Tyre Pressure Monitoring
System» v kapitole «Bezpečnost».
272T31546
172
ÚDRŽBA A PÉČE

Štítek A obr. 274
Chcete-li si ho přečíst, otevřete dveře
řidiče obr. 275.
B: Tlak vzduchu v předních
pneumatikách při cestách mimo dálnici,
nebo když je vozidlo obsazeno méně
než čtyřmi osobami.
C: Tlak vzduchu v zadních
pneumatikách při cestách mimo dálnici,
nebo když je vozidlo obsazeno méně
než čtyřmi osobami.
D: Tlak vzduchu v předních
pneumatikách při cestách po dálnici
nebo v případě významného zatížení.
E: Tlak vzduchu v zadních
pneumatikách při cestách po dálnici
nebo v případě velkého zatížení.
UPOZORNĚNÍ Pro vozidla používané
při plném zatížení (nejvyšší povolená
hmotnost při plném zatížení) a pro
tažení přípojných vozidel nesmí nejvyšší
rychlost přesáhnout 100 km/h
a pneumatiky je nutno nahustit na tlak
vyšší o 0,2 bar. Viz "Hmotnosti"
v kapitole "Technické údaje".
Nebezpečí výbuchu pneumatik.
REZERVNÍ KOLO
Viz odstavec „Výměna kola“ v kapitole
„V nouzi“.
DOPORUČENÍ PRO
ZÁMĚNU PNEUMATIK
Tato činnosti se nedoporučuje.
ZIMNÍ PROVOZ
55) 56) 57) 58)
Řetězy
Z bezpečnostních důvodů je zakázáno
používat sněhové řetězy na kola zadní
nápravy.Použití pneumatik o velikosti větší než
originální znemožňuje montáž řetězů.
Zimní pneumatiky
Doporučujeme tyto pneumatiky
namontovat, aby byla zajištěna co
nejlepší přilnavost vozidla.
UPOZORNĚNÍ U těchto pneumatik je
někdy nutno dodržet index nejvyšší
rychlosti, která může být nižší než
maximální rychlost vozidla.
Pneumatiky s hroty
(u příslušné verze vozidla)
Tento typ pneumatik je použitelný
pouze po omezenou dobu stanovenou
místními předpisy. Je nutné dodržovat
rychlostní limity stanovené platnými
právními předpisy.
Tyto pneumatiky musejí být nasazeny
přinejmenším na obou předních kolech.
V každém případě doporučujeme se
obrátit na autorizovaný servis Fiat.
POZOR
206)Nedostatečný tlak vzduchu
v pneumatikách vede k předčasnému
opotřebení a nenormálnímu zahřívání
pneumatik se zřejmými dopady na
bezpečnost; zhoršení jízdních vlastností
vozidla, riziko prasknutí nebo odloučení
běhounu. Tlak vzduchu v pneumatikách
závisí na zatížení a rychlosti. Tlak upravte
podle podmínek použití (viz štítek umístěný
na sloupku u dveří u řidiče).
274T36619
275T36615
173

207)Z bezpečnostních důvodů musí tuto
činnosti provádět pouze kvalifikovaný
technik. Montáž jiného typu pneumatik
může vést k nesouladu s platnými předpisy,
změně chování v zatáčkách, ovladatelnosti
řízení, použití sněhových řetězů.
208)Jestliže nutné vyměnit pneumatik, je
třeba z důvodů bezpečnosti a splnění
platné legislativy namontovat na stejnou
nápravu pouze pneumatiky stejné značky,
rozměru, typu a konstrukce. Musí mít
nosnost a rychlostní index alespoň totožný
s originálními pneumatikami a odpovídat
těm, které doporučuje autorizovaný servis
Fiat. Nedodržení těchto pokynů může
ohrozit bezpečnost a soulad s předpisy.
Nebezpečí ztráty kontroly nad vozidlem.
209)U vozidla s "jednosměrnými"
pneumatikami nevyměňujte pneumatiky
křížem přemístěním z pravé strany vozidla
na levou a naopak. V případě pneumatik
tohoto typu lze jedině přemístit kola
z přední nápravy na zadní nápravu
a naopak vždy na stejné straně vozidla.
210)Nikdy nenechejte přelakovat slitinové
ráfky postupy, při nichž je nutno používat
teploty vyšší než 150 °C. Mohly by se
poškodit mechanické vlastnosti kol.
UPOZORNĚNÍ
53)Při některých dopravních nehodách,
jako například „nárazy do chodníku“, hrozí
poškození pneumatik a ráfků nebo změna
geometrie přední anebo zadní nápravy.
V takovém případě nechte provést kontrolu
v autorizovaném servisu Fiat.54)Pozor, chybějící nebo špatně utažený
klobouček ventilku může ohrozit přilnavost
pneumatik a způsobit ztrátu tlaku. Vždy
používejte kloboučky shodné s původními
kloboučky; je nutno je správně zašroubovat.
55)Na pneumatiky 17” nelze nasadit
sněhově řetězy: je třeba si pořídit speciální
zařazení u autorizovaného servisu Fiat.
56)Montáž řetězů je možná pouze
s pneumatikami o rozměru identickém
s těmi, jež byly na vozidle namontovány
původně.
57)Případné nasazení řetězů zkonzultujte
s autorizovaným servisem Fiat.
58)S nasazenými sněhovými řetězy jezděte
nižší rychlostí; nepřekračujte rychlost
50 km/h. Vyhýbejte se výmolům,
nepřejíždějte obrubníky či přes chodníky,
nejezděte dlouhé úseky po nezasněžených
silnicích, abyste nepoškodili vozidlo či
vozovku.
STÍRAČ ČELNÍHO/
ZADNÍHO OKNA
STÍRÁTKA
UPOZORNĚNÍ Zkontrolujte stav stírátek
stěrače čelního skla. Životnost stírátek
závisí na správné údržbě:
Pravidelně čistěte stírátka, čelní sklo
a zadní okno mýdlovou vodou;
Nepoužívejte je, když je čelní sklo
nebo zadní okno suché;
Stěrače zvedněte z čelního skla nebo
zadního okna, pokud nebyly po
dlouhou dobu uvedeny do provozu.
59) 60) 61)
Výměna stírátek předních stěračů
při zapnutém zapalování,
s vypnutým motorem:
raménka stěračů uveďte do spodní
polohy;
raménka stěračů 1 a 2
obr. 276 odklopte;
276T36702
174
ÚDRŽBA A PÉČE
