2018 FIAT TALENTO Návod k použití a údržbě (in Czech)

Maximální otevření dveří
U kterýchkoliv dveří zatažením za páčku
6 obr. 37 uvolněte táhlo dveří 7 obr. 38.
Otevřete dveře do koncové polohy.Zavření zvenku
Pravé křídlo dveří uveďte do téměř
zavřené polohy a nakonec je
zaklapněte.
Pak udělejte totéž s levým křídlem dveří.
Křídla dveří zamkněte.
Odemknutí dveří A obr. 39, viz
„Centrální zamykání / odemykání
otevíratelných částí“ v kapitole
"Seznámení s vozidlem".
Ruční zamknutí/odemknutí zevnitř
Otočením tlačítka 8 obr. 39 ve směru
hodinových ručiček zamknete dveře A.
Otočením tlačítka 8 proti směru
hodinových ručiček odemknete dveře
A.
Otevření zevnitř
Zatáhněte za kliku 9 obr. 39 a zatlačte
na křídlo A.Zatáhněte za páčku 3 obr. 40 a otevřete
křídlo B.
Zavření zevnitř
Nejdříve uveďte křídlo dveří B
obr. 40 do téměř zavřené polohy
a nakonec je silou dovřete.
Pak udělejte totéž s křídlem dveří A.
36T36617
37T36538
38T3653939T40615
40T36537-1
23

ZADNÍ VÝKLOPNÉ DVEŘE
16)
Vozidla s dálkovým ovládáním
Zadní výklopné dveře se zamykají
a odemykají stisknutím tlačítka
dálkového ovladače.
Vozidla s elektronickým klíčem
Zadní výklopné dveře se zamykají
a odemykají:
stiskem tlačítek elektronického klíče;
v režimu usnadnění přístupu
zamknutím / odemknutím předních
dveří.
Otevření
Po odemknutí dveří stiskněte tlačítko 2
obr. 41 a zvedněte výklopné dveře.
Zavření
Stáhněte zadní výklopné dveře nejprve
zatažením za vnitřní madlo 2 obr. 42.Když jsou zadní výklopné dveře ve
výšce ramen, pusťte madlo 2 a zavřete
dveře zatlačením na jejich vnější část.
CENTRÁLNÍ ZAMYKÁNÍ /
ODEMYKÁNÍ
OTEVÍRATELNÝCH ČÁSTÍ
Ovládání zamykání / odemykání
zevnitř
Tlačítko 1 obr. 43 ovládá všechny dveře
současně.
Pokud jsou jedny dveře otevřeny nebo
špatně zavřeny, dojde k rychlému
zamknutí / odemknutí otvíratelných
dveří.
Pokud je třeba pro převoz nákladu
nechat otevřené zadní křídlové dveře
nebo víko zavazadlového prostoru, je
přesto možné zamknout ostatní
otevíratelné části takto: s vypnutým
motorem stiskněte na pět sekund
tlačítko 1 obr. 43, tím zamknete ostatní
otevíratelné části.Zamknutí otevíratelných částí bez
použití mechanického nebo
elektronického klíčku
Například v případě vybité baterie,
dočasné selhání funkce elektronického
klíče nebo klíče s dálkovým ovládáním
atd.
Postupujte takto:
Při vypnutém motoru, se zavřenými
zadními dveřmi a jedněmi předními
dveřmi otevřenými po dobu delší než
pět sekund stiskněte tlačítko 1 obr. 43.
Před opuštěním vozidla se přesvědčte,
že u sebe máte klíč.
Při zavření dveří se zamknou také
všechny ostatní otvíratelné části.
Odemknutí zvenku se uskuteční pouze
pomocí klíče s dálkovým ovládáním
nebo elektronického klíče.
UPOZORNĚNÍ Po zamknutí /
odemknutí vozidla tlačítky
elektronického klíče je zamykání
a odemykání v režimu „usnadněného
přístupu“ deaktivováno. Pro návrat
k režimu usnadněného přístupu znovu
vozidlo nastartujte.
4) 5)
Kontrolka otevíratelných částí
Při zapnutém zapalování kontrolka
integrovaná v tlačítku 1 obr. 43 indikuje
stav zamknutí otevíratelných částí:
kontrolka svítí, otevírací prvky jsou
zamčeny;
41T36513
42T36531
24
SEZNÁMENÍ S VOZIDLEM

kontrolka nesvítí, otvíratelné prvky
jsou odemčeny
Při vypnutém zapalování, když zavřete
dveře, kontrolka zůstane svítit a potom
zhasne.
Zamknutí dveří s otevřenými dveřmi
kufru
Pro uzamčení vozidla s ponechaným
otevřeným kufrem (přeprava předmětů
s otevřeným zavazadlovým prostorem
atd.), nebo když se vozidlo nachází
v oblasti, která se vyznačuje vysokou
přítomností elektromagnetických vln
nebo v případě poruchy klíče: při
vypnutém motoru stiskněte tlačítko 1
obr. 43 na dobu delší než pět sekund.
Poznámka: Po zavření se kufr zamkne.MANUÁLNÍ ZAMYKÁNÍ /
ODEMYKÁNÍ DVEŘÍ
4) 5)
Zamykání / odemykání dveří zvenčí
Provádí se dálkovým ovládáním nebo
elektronickým klíčkem: viz «Klíček
s dálkovým ovládáním» či «Elektronický
klíček» v kapitole “Seznámení
s vozidlem”.
V některých případech nemusí
radiofrekvenční dálkové ovládání nebo
elektronický klíček fungovat:
baterie radiofrekvenčního dálkového
ovládání nebo elektronického klíče je
vybitá, nízký stav baterie atd.
použití přístrojů pracujících na
stejném kmitočtu jako elektronický klíč
(mobilní telefon…);
vozidlo je v oblasti, která se
vyznačuje silnými elektromagnetickými
vlnami.Lze tedy:
podle typu vozidla použít
k odemknutí levých předních dveří nebo
křídla zadních dveří integrovaný klíč
radiofrekvenčního dálkového ovládání
nebo nouzový klíč integrovaný do
elektronického klíče
ručně zamknout zámek každých
dveří
stlačit tlačítko pro zamykání /
odemykání dveří zevnitř (viz odstavec
„Centrální zamykání / odemykání
otevíratelných částí" v kapitole
"Seznámení s vozidlem").
Použití klíče
Klíč vložte do zámku 1
obr. 45 a zamkněte nebo odemkněte
levé přední dveře nebo, podle typu
vozidla, křídlo zadních dveří.
43T36595
44T36612
45T36611
25

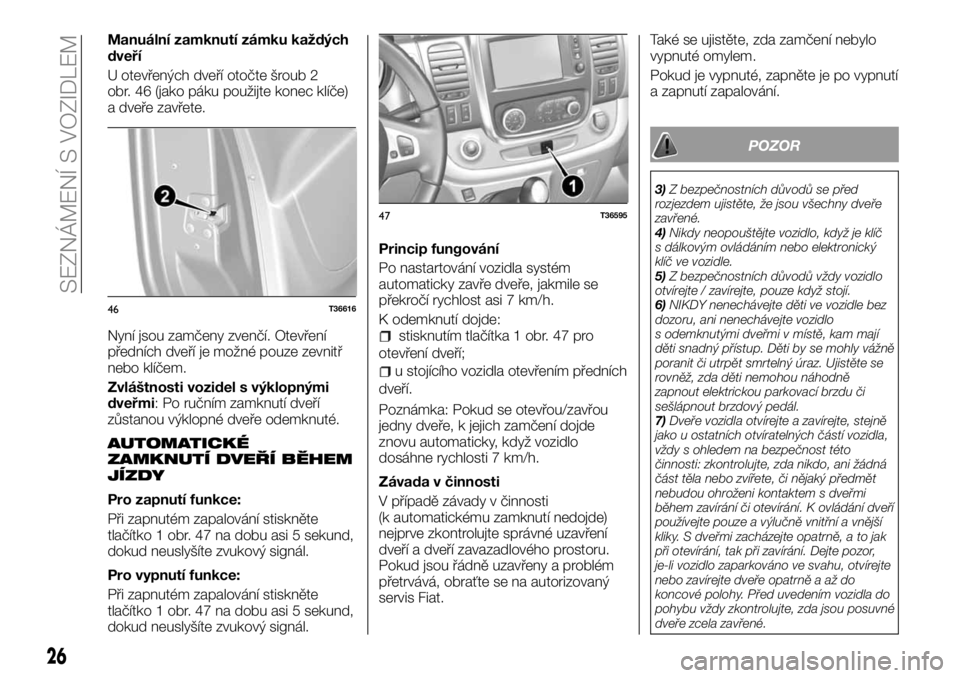

Manuální zamknutí zámku každých
dveří
U otevřených dveří otočte šroub 2
obr. 46 (jako páku použijte konec klíče)
a dveře zavřete.
Nyní jsou zamčeny zvenčí. Otevření
předních dveří je možné pouze zevnitř
nebo klíčem.
Zvláštnosti vozidel s výklopnými
dveřmi: Po ručním zamknutí dveří
zůstanou výklopné dveře odemknuté.
AUTOMATICKÉ
ZAMKNUTÍ DVEŘÍ BĚHEM
JÍZDY
Pro zapnutí funkce:
Při zapnutém zapalování stiskněte
tlačítko 1 obr. 47 na dobu asi 5 sekund,
dokud neuslyšíte zvukový signál.
Pro vypnutí funkce:
Při zapnutém zapalování stiskněte
tlačítko 1 obr. 47 na dobu asi 5 sekund,
dokud neuslyšíte zvukový signál.Princip fungování
Po nastartování vozidla systém
automaticky zavře dveře, jakmile se
překročí rychlost asi 7 km/h.
K odemknutí dojde:
stisknutím tlačítka 1 obr. 47 pro
otevření dveří;
u stojícího vozidla otevřením předních
dveří.
Poznámka: Pokud se otevřou/zavřou
jedny dveře, k jejich zamčení dojde
znovu automaticky, když vozidlo
dosáhne rychlosti 7 km/h.
Závada v činnosti
V případě závady v činnosti
(k automatickému zamknutí nedojde)
nejprve zkontrolujte správné uzavření
dveří a dveří zavazadlového prostoru.
Pokud jsou řádně uzavřeny a problém
přetrvává, obraťte se na autorizovaný
servis Fiat.Také se ujistěte, zda zamčení nebylo
vypnuté omylem.
Pokud je vypnuté, zapněte je po vypnutí
a zapnutí zapalování.
POZOR
3)Z bezpečnostních důvodů se před
rozjezdem ujistěte, že jsou všechny dveře
zavřené.
4)Nikdy neopouštějte vozidlo, když je klíč
s dálkovým ovládáním nebo elektronický
klíč ve vozidle.
5)Z bezpečnostních důvodů vždy vozidlo
otvírejte / zavírejte, pouze když stojí.
6)NIKDY nenechávejte děti ve vozidle bez
dozoru, ani nenechávejte vozidlo
s odemknutými dveřmi v místě, kam mají
děti snadný přístup. Děti by se mohly vážně
poranit či utrpět smrtelný úraz. Ujistěte se
rovněž, zda děti nemohou náhodně
zapnout elektrickou parkovací brzdu či
sešlápnout brzdový pedál.
7)Dveře vozidla otvírejte a zavírejte, stejně
jako u ostatních otvíratelných částí vozidla,
vždy s ohledem na bezpečnost této
činnosti: zkontrolujte, zda nikdo, ani žádná
část těla nebo zvířete, či nějaký předmět
nebudou ohroženi kontaktem s dveřmi
během zavírání či otevírání. K ovládání dveří
používejte pouze a výlučně vnitřní a vnější
kliky. S dveřmi zacházejte opatrně, a to jak
při otevírání, tak při zavírání. Dejte pozor,
je-li vozidlo zaparkováno ve svahu, otvírejte
nebo zavírejte dveře opatrně a až do
koncové polohy. Před uvedením vozidla do
pohybu vždy zkontrolujte, zda jsou posuvné
dveře zcela zavřené.
46T36616
47T36595
26
SEZNÁMENÍ S VOZIDLEM

8)Než otevřete dveře, zkontrolujte, zda tak
lze učinit zcela bezpečně.
9)Během čerpání s otevřeným uzávěrem
palivové nádrže neotevírejte levé posuvné
dveře. Před otevřením/zavřením bočních
posuvných dveří se ujistěte, zda je uzávěr
palivové nádrže zavřený, aby se nepoškodil.
10)U vozidla stojícího ve svahu
nenechávejte posuvné dveře otevřené
a nezajištěné: náhodný náraz by mohl
dveře uvolnit a ty by se mohly volně
posouvat.
11)Před opuštěním stojícího vozidla
s otevřenými posuvnými dveřmi vždy
zkontrolujte, zda je blokovací mechanismus
zajištěný.
12)Dětskou pojistku používejte vždy, když
ve vozidle cestují děti.
13)Pružinový zajišťovací mechanismus má
ovládací síly navržené s ohledem na
maximální komfort obsluhy. Při případném
nárazu tělesa nebo poryvu větru může dojít
k uvolnění křídel dveří a k jejich zavření.
14)Při zavírání zavřete nejdříve kompletně
pravé a poté levé křídlo dveří. Nikdy
nezavírejte obě křídla současně.
15)V případě silného poryvu větru,
nenechávejte zadní dveře otevřeny.
Nebezpečí zranění.
16)Když zastavíte u krajnice a výklopné
dveře zavazadlového prostoru jsou zcela
otevřené, zadní světla nemusí být vidět.
Upozorněte ostatní účastníky silničního
provozu na vozidlo umístěním výstražného
trojúhelníku nebo jiných zařízení
předepsaných dle legislativy platné v zemi,
kde se právě nacházíte.OPĚRKA HLAVY
PŘEDNÍ OPĚRKA HLAVY
17)
Nastavení
Vytáhněte opěrku hlavy směrem nahoru
až do požadované výšky. Ujistěte se, že
je bezpečně zajištěna.
Stiskněte tlačítko 1 obr. 48 a umístěte
opěrku hlavy 2 do požadované výšky.
Ujistěte se, že je bezpečně zajištěna.
Demontáž
Zvedněte opěrku hlavy do nejvyšší
polohy (v případě potřeby sklopte
sedadlo). Stiskněte tlačítko 1
obr. 48 a vytáhněte opěrku hlavy
nahoru.
Zpětná montáž
Zasuňte tyčky opěrky hlavy do vodítek
(v případě potřeby sklopte opěradlo).
Zatlačte opěrku hlavy, dokud
nezapadne, pak stiskněte tlačítko 1obr. 48 a nastavte ji do požadované
výšky. Zkontrolujte správné zajištění
tyček v opěradle sedadla.
ZADNÍ OPĚRKA HLAVY
17)
Demontáž
Stiskněte tlačítko 1 obr. 50 a zvednutím
opěrku hlavy vyjměte (pokud je to
nutné, sklopte opěradlo).
48T36589
49T26342
50T36588
27

Zpětná montáž
Zasuňte tyčky opěrky hlavy do vodítek
(v případě potřeby sklopte opěradlo).
Opěrku hlavy spusťte na maximum,
poté ji zvedněte, dokud nezapadne.
Zkontrolujte, zda je správně zajištěná
každá tyčka 2 obr. 50 v opěradle
sedadla.
POZOR
17)Opěrky hlavy je nutno nastavit tak, aby
se o ně opírala hlava, nikoli krk. Pouze takto
nastavené opěrky mohou poskytnout
účinnou ochranu. Všechny hlavové opěrky
je nutno umístit řádně zpět tak, aby
ochránily cestující v případě nárazu:
postupujte podle výše uvedených pokynů.
SEDADLA
PŘEDNÍ SEDADLA
18) 19) 20)
Nastavení sedadla
Chcete-li sedadlo posunout dopředu
nebo dozadu, zvednutím rukojeti 1
obr. 52 sedadlo uvolníte. V požadované
poloze rukojeť uvolněte a zkontrolujte,
zda je sedadlo správně zajištěno.
K nastavení výšky sedáku zatlačte nebo
potáhněte za páčku 3 obr. 52 tolikrát,
kolikrát je to potřeba.
Vyhřívané sedadlo
(U příslušné verze vozidla)
Při zapnutém zapalování stiskněte
tlačítko 2 obr. 52, integrovaná kontrolka
se rozsvítí.
Systém obsahující termostat reguluje
vyhřívání a v případě nutnosti ho vypne.K nastavení bederních opěrek otáčejte
kolečkem 4 obr. 53 pro zesílení nebo
zmírnění opory.
K nastavení sklonu opěradla použijte
páčku 6 obr. 53.
Přední seřiditelné loketní opěrky
Přední loketní opěrky 5 obr. 53
Sklopení prostředního sedadla pro
cestující
21)
Zkontrolujte, zda je držák nápojů 6
obr. 54 zavřený.
Ujistěte se, že žádný předmět nebrání
nastavení sedadla.
Opěradlo uchopte shora a připravte
ho ke sklopení, zároveň stlačte páčku 7
obr. 54 a opěradlo sklopte dopředu;
Stiskem tlačítka na zadní straně
opěradla ho zajistěte. Ujistěte se, že je
opěradlo řádně zajištěno.
51T36587
52T36596
53T36597
28
SEZNÁMENÍ S VOZIDLEM

Před vrácením sedadla spolucestujícího
do původní polohy se ujistěte, že žádný
předmět nebrání nastavení sedadla.
Stlačením páčky 7 obr. 54 opěradlo
uvolněte;
Opěradlo zvedněte;
Zkontrolujte správné zajištění
sedadla.
LAVICE ZADNÍCH
SEDADEL
18) 22) 23) 24)
Podle výbavy může mít vozidlo dvě
lavice zadních sedadel: zadní lavice 2
obr. 55 (druhá řada sedadel) a zadní
lavice 1 obr. 55 (třetí řada sedadel).Pro snazší přístup na sedadla poslední
řady (zadní lavice 1), zatlačte páku 5
obr. 55 dolů (pohyb A) obr. 55 a sklopte
opěradlo obr. 55.
Zadní lavice 2
Před manipulací s opěradlem/opěradly
zasuňte přezky 3 obr. 56 do jejich
uložení 4 obr. 56.
Nezapomeňte bezpečnostní pás opět
zapnout, když cestující na místo
usedne.Zadní lavice 1
Sedadlo 1 obr. 57 je skládací
a sklápěcí.
Složení:
zatáhnutím za pásek uvolněte
opěradlo 6 obr. 58
opěradlo sklopte proti sedadlu.
54T3661855T36584
56T36644
57T36584-1
58T36586
29

Sklopení (podle typu vozidla):uchopte prvky 7 obr. 58 a přisuňte je
současně k sobě (pohyb B) obr. 58;
sklopte sedadlo dopředu, dokud
nezapadne;
zatlačte na horní část sedadla (ve
směru C) obr. 59 a sedadlo zajistěte
v požadované poloze zatlačením na
zajišťovací páčky 8 obr. 59;
ujistěte se, že je bezpečně zajištěna.
25)
Vyjmutí / opětovné připevnění lavic
(U příslušné verze vozidla)
Lavice 1–2 obr. 60 se vyndají a zandají
zpět stejným způsobem.Vyndání
Nejdříve uvolněte postranní pásy jejich
odjištěním z modulu.
Pod lavicí stiskněte západku 9
obr. 61 a potom ji potáhněte dopředu
(pohybyCaD)obr.61;
zvedněte ji (pohyb E) obr. 61
lavici přesuňte směrem k zadní části
vozidla, aby se uvolnily body ukotvení
(pohyb F obr. 62 );
lavici zvedněte (pohyb G obr. 62 )
znovu posuňte lavici dozadu (pohyb
H obr. 62 ), čímž uvolníte přední body
ukotvení;
lavici vyjměte posunutím k přední
části vozidla.
UPOZORNĚNÍ Vyjměte lavici 2
obr. 60 před vyjmutím lavice 1 obr. 60.
Zpětná montáž
Umístěte samostatné sedadlo
vzhledem k příslušným předním bodům
ukotvení;
lavici zatlačte, dokud nezapadne do
zadních bodů ukotvení;
sklopte západky 9 obr. 63 a zatlačte
na ně, dokud nezapadnou;
zkontrolujte správné vyrovnání
grafických značek na západkách 9
obr. 63.
59T36661
60T36584
61T36659
62T36660
30
SEZNÁMENÍ S VOZIDLEM
