2018 FIAT 500X Käyttö- ja huolto-ohjekirja (in in Finnish)

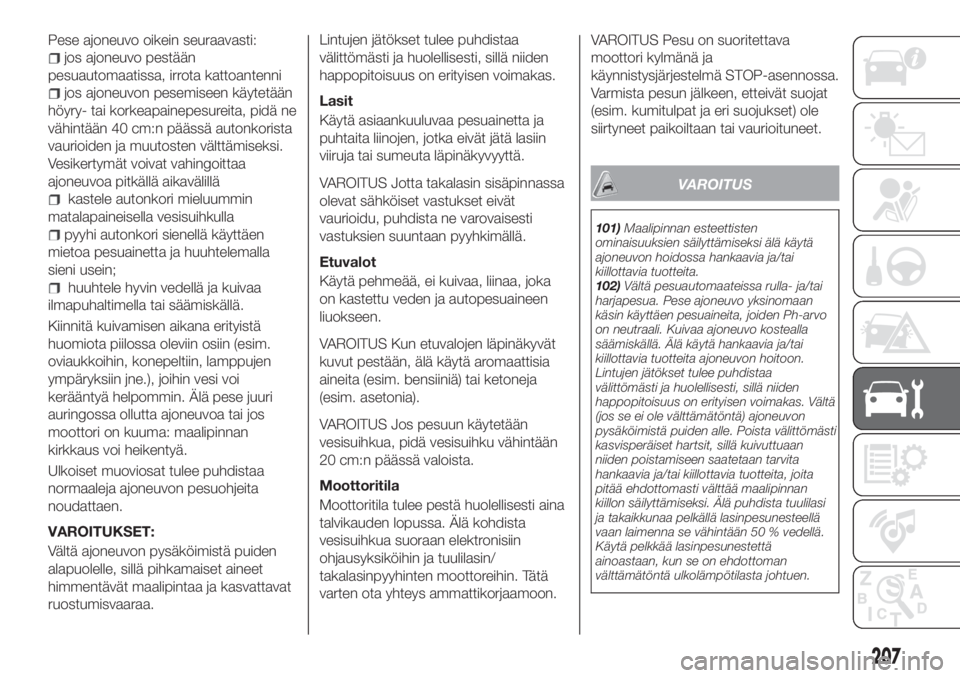

Pese ajoneuvo oikein seuraavasti:
jos ajoneuvo pestään
pesuautomaatissa, irrota kattoantenni
jos ajoneuvon pesemiseen käytetään
höyry- tai korkeapainepesureita, pidä ne
vähintään 40 cm:n päässä autonkorista
vaurioiden ja muutosten välttämiseksi.
Vesikertymät voivat vahingoittaa
ajoneuvoa pitkällä aikavälillä
kastele autonkori mieluummin
matalapaineisella vesisuihkulla
pyyhi autonkori sienellä käyttäen
mietoa pesuainetta ja huuhtelemalla
sieni usein;
huuhtele hyvin vedellä ja kuivaa
ilmapuhaltimella tai säämiskällä.
Kiinnitä kuivamisen aikana erityistä
huomiota piilossa oleviin osiin (esim.
oviaukkoihin, konepeltiin, lamppujen
ympäryksiin jne.), joihin vesi voi
kerääntyä helpommin. Älä pese juuri
auringossa ollutta ajoneuvoa tai jos
moottori on kuuma: maalipinnan
kirkkaus voi heikentyä.
Ulkoiset muoviosat tulee puhdistaa
normaaleja ajoneuvon pesuohjeita
noudattaen.
VAROITUKSET:
Vältä ajoneuvon pysäköimistä puiden
alapuolelle, sillä pihkamaiset aineet
himmentävät maalipintaa ja kasvattavat
ruostumisvaaraa.Lintujen jätökset tulee puhdistaa
välittömästi ja huolellisesti, sillä niiden
happopitoisuus on erityisen voimakas.
Lasit
Käytä asiaankuuluvaa pesuainetta ja
puhtaita liinojen, jotka eivät jätä lasiin
viiruja tai sumeuta läpinäkyvyyttä.
VAROITUS Jotta takalasin sisäpinnassa
olevat sähköiset vastukset eivät
vaurioidu, puhdista ne varovaisesti
vastuksien suuntaan pyyhkimällä.
Etuvalot
Käytä pehmeää, ei kuivaa, liinaa, joka
on kastettu veden ja autopesuaineen
liuokseen.
VAROITUS Kun etuvalojen läpinäkyvät
kuvut pestään, älä käytä aromaattisia
aineita (esim. bensiiniä) tai ketoneja
(esim. asetonia).
VAROITUS Jos pesuun käytetään
vesisuihkua, pidä vesisuihku vähintään
20 cm:n päässä valoista.
Moottoritila
Moottoritila tulee pestä huolellisesti aina
talvikauden lopussa. Älä kohdista
vesisuihkua suoraan elektronisiin
ohjausyksiköihin ja tuulilasin/
takalasinpyyhinten moottoreihin. Tätä
varten ota yhteys ammattikorjaamoon.
VAROITUS Pesu on suoritettava
moottori kylmänä ja
käynnistysjärjestelmä STOP-asennossa.
Varmista pesun jälkeen, etteivät suojat
(esim. kumitulpat ja eri suojukset) ole
siirtyneet paikoiltaan tai vaurioituneet.
VAROITUS
101)Maalipinnan esteettisten
ominaisuuksien säilyttämiseksi älä käytä
ajoneuvon hoidossa hankaavia ja/tai
kiillottavia tuotteita.
102)Vältä pesuautomaateissa rulla- ja/tai
harjapesua. Pese ajoneuvo yksinomaan
käsin käyttäen pesuaineita, joiden Ph-arvo
on neutraali. Kuivaa ajoneuvo kostealla
säämiskällä. Älä käytä hankaavia ja/tai
kiillottavia tuotteita ajoneuvon hoitoon.
Lintujen jätökset tulee puhdistaa
välittömästi ja huolellisesti, sillä niiden
happopitoisuus on erityisen voimakas. Vältä
(jos se ei ole välttämätöntä) ajoneuvon
pysäköimistä puiden alle. Poista välittömästi
kasvisperäiset hartsit, sillä kuivuttuaan
niiden poistamiseen saatetaan tarvita
hankaavia ja/tai kiillottavia tuotteita, joita
pitää ehdottomasti välttää maalipinnan
kiillon säilyttämiseksi. Älä puhdista tuulilasi
ja takaikkunaa pelkällä lasinpesunesteellä
vaan laimenna se vähintään 50 % vedellä.
Käytä pelkkää lasinpesunestettä
ainoastaan, kun se on ehdottoman
välttämätöntä ulkolämpötilasta johtuen.
207

VAROITUS
6)Pesuaineet ovat haitallisia vesistöille.
Pese ajoneuvo yksinomaan alueilla, joilla on
pesunesteiden keräys- ja
suodatusmahdollisuus.
SISÄVARUSTEET
186) 187) 188)
Tarkasta säännöllisesti sisätilan puhtaus
mattojen alta pohjalevyn hapettumisen
varalta.
KANGASVERHOILLUT
ISTUIMET JA SISÄOSAT
Pyyhi pölyt pehmeällä harjalla tai imuroi
sisätila. Samettisten verhoilujen
puhdistamiseen suositellaan
käyttämään kosteaa harjaa. Pyyhi
istuimet sienellä, joka on kostutettu
veteen ja mietoon pesuaineeseen.
NAHKAISTUIMET(jos varusteena)
Poista kuiva lika säämiskällä tai hieman
kostutetulla liinalla. Älä käytä liikaa
voimaa.
Poista neste- tai rasvatahrat kuivalla,
imevällä liinalla - älä hankaa. Pyyhi sitten
pehmeällä liinalla tai neutraaliin
saippuaveteen kostutetulla säämiskällä.
Jos tahra ei lähde pois, käytä erityisiä
puhdistusaineita ja noudata niiden
käyttöohjeita.
VAROITUS Älä koskaan käytä alkoholia.
Varmista, että puhdistukseen käytetyt
tuotteet eivät sisällä alkoholia tai sen
johdannaisia myös alhaisina
pitoisuuksina.MUOVISET JA
VERHOILLUT OSAT
103)
Puhdista sisätilan muovipinnat
mielellään mikrokuituliinalla, joka on
kostutettu neutraaliin,
hankaamattomaan saippuaveteen.
Poista rasvatahrat ja muut vaikeat
tahrat erityisillä tuotteilla, jotka eivät
sisällä liuotusaineita ja jotka säilyttävät
osien pinnan ja värin.
Poista pöjy mikrokuitukankaalla
pyyhkimällä, tarvittaessa kostuta liina
vedellä. Älä käytä paperipyyhkeitä, sillä
ne voivat jättää pinnoille jäämiä.
NAHALLA VERHOILLUT
OSAT
(jos varusteena)
Puhdista tällaiset osat vain vedellä ja
neutraalilla saippualla. Älä käytä
koskaan alkoholia tai alkoholipohjaisia
tuotteita.
Ennen erityisten tuotteiden käyttämistä
sisätila puhdistukseen on varmistettava,
että tuotteet eivät sisällä alkoholia ja/tai
alkoholipohjaisia aineita.
208
YLLÄPITO JA HUOLTO

HUOMIO
186)Älä käytä koskaan syttyviä aineita,
kuten petrolieetteriä tai korjattua bensiiniä
ajoneuvon sisätilojen puhdistamiseen.
Puhdistuksen aikainen hankaus synnyttää
staattista sähköä, joka voi aiheuttaa
tulipaloja.
187)Älä säilytä ajoneuvossa
aerosolipulloja: räjähdysvaara.
Aerosolipulloja ei saa altistaa yli 50 °C
lämpötilalle. Ajoneuvon sisälämpötila voi
auringossa nousta huomattavasti kyseistä
lämpötilaa korkeammaksi.
188)Lattialla polkimien alla ei saa olla
esteitä: varmista, että mahdolliset lisämatot
ovat aina suorassa eivätkä polkimien tiellä.
VAROITUS
103)Älä puhdista mittaritaulun lasia ja
kojetaulua alkoholilla, bensiinillä tai niitä
sisältävillä tuotteilla.
209

TEKNISET TIEDOT
Ajoneuvosi ominaisuudet ja sen toiminta
on kuvattu tässä osiossa tietojen,
taulukoiden ja kuvien avulla. Ne on
tarkoitettu harrastajille, asentajalle ja
kaikille, jotka haluavat tuntea ajoneuvon
yksityiskohtia myöten.
TUNNISTETIEDOT...........211
MOOTTORI................212
PYÖRÄT..................215
MITAT ...................217
PAINOT..................219
NESTEET.................223
NESTEET JA VOITELUAINEET. . . .227
SUORITUSKYKY............230
POLTTOAINEEN KULUTUS......231
CO2-PÄÄSTÖT.............234
AJONEUVON KÄSITTELY
ELINKAAREN PÄÄTYTTYÄ......236
210
TEKNISET TIEDOT

TUNNISTETIEDOT
TUNNISTETIETOJEN
YHTEENVETOKILPI
Sijoitettu kuljettajan puoleisen oven
pylvääseen. Se näkyy oven ollessa auki.
Siinä on seuraavat tiedotkuva 174:
AValmistajan nimi
BAjoneuvon tyyppihyväksyntänumero
CAjoneuvon tunnistenumero
DSuurin teknisesti sallittu
kokonaismassa
ESuurin teknisesti sallittu yhdistelmän
massa
FSuurin teknisesti sallittu akselin
1 massa
GSuurin teknisesti sallittu akselin
2 massa
HMoottorin tunnistus
ITyyppi, variantti, versio
LKorimaalin värikoodi
MSavun absorptiokerroin (dieselversiot)
NMuita tietoja
RUNGON MERKINTÄ
Valmistenumero (VIN) on painettu
kilpeen (katso kuva 175 ), joka sijaitsee
kojelaudan kannen vasemmassa
etukulmassa ja näkyy ajoneuvon
ulkopuolelta tuulilasin läpi.
Tämä numero on painettu myös
matkustamon lattiaan oikean
etuistuimen eteen.
Numero voidaan tarkistaa avaamalla
luukkua A kuva 176 nuolen suuntaan.Merkintä sisältää seuraavat tiedot:
ajoneuvotyyppi;
rungon progressiivinen
valmistenumero.
MOOTTORIN MERKINTÄ
Sijoitettu sylinteriryhmään, sisältää
tyypin ja sarjanumeron.174F1B0330C
175F1B0333C
176F1B0058C
211

MOOTTORI
189)
Versiot 1.4 T-Jet nestekaasu 120 HV1.4 Turbo MultiAir
136/140 HV1.4 Turbo MultiAir
163/170HV
Tyyppikoodi 55277701 55263624 55263623
Sykli Otto Otto Otto
Sylinterin numero ja sijainti 4 rivissä 4 rivissä 4 rivissä
Mäntien halkaisija ja
iskunpituus (mm)72x84 72x84 72x84
Sylinteritilavuus yhteensä
(cm³)1368 1368 1368
Puristussuhde 9,8 ± 0,2 10,0 ± 0,2 10,0 ± 0,2
LPG BENSIINI
Enimmäisteho (ETY) (kW) 88 88100
(*)/ 103120(**)/ 125
Enimmäisteho (ETY) (HV) 120 120136
(*)/ 140163(**)/ 170
vastaava kierrosluku (r/min) 5000 5000 5000 5500
Enimmäisvääntö (ETY) (Nm) 215 215 230 250
vastaava kierrosluku (r/min) 2500 2500 1750 2500
Sytytystulpat NGK IKR9J8 NGK IKR9J8 NGK IKR9J8
PolttoaineNestekaasu (LPG)
moottoriajoneuvoille
(standardin
EN589 mukaan)Lyijytön bensiini
95 R.O.N.
(Standardi EN228)Lyijytön bensiini 95 R.O.N.
(Standardi EN228)Lyijytön bensiini 95 R.O.N.
(Standardi EN228)
(*) Versio 1.4 Turbo MultiAir 136 HV
(**) Versio 1.4 Turbo MultiAir 163 HV
212
TEKNISET TIEDOT

Versiot 1.6 E.Torq 2.4 Tigershark(*)
Tyyppikoodi 55263842
Sykli Otto Otto
Sylinterin numero ja sijainti 4 rivissä 4 rivissä
Mäntien halkaisija ja iskunpituus (mm) 77 x 85,8 88 x 97
Sylinteritilavuus yhteensä (cm³) 1598 2360
Puristussuhde 11 ± 0,15 10 ± 0,2
Enimmäisteho (ETY) (kW) 81 129
Enimmäisteho (ETY) (HV) 110 175
vastaava kierrosluku (r/min) 5500 6400
Enimmäisvääntö (ETY) (Nm) 152 230
vastaava kierrosluku (r/min) 4500 3900
SytytystulpatNGK - SINGLE IR - ZKR7BI - 10 JAPAN
C128CHAMPION - SP148183AB
Polttoaine Lyijytön bensiini 95 R.O.N. (Standardi EN228) Lyijytön bensiini 95 R.O.N. (Standardi EN228)
(*) Versio tietyille markkinoille
213

Versiot 1.3 Multijet 1.6 Multijet 2.0 Multijet(*)2.0 Multijet(**)
Tyyppikoodi 55266963 55260384 55263087 55263088
Sykli Diesel Diesel Diesel Diesel
Sylinterin numero ja
sijainti4 rivissä 4 rivissä 4 rivissä 4 rivissä
Mäntien halkaisija ja
iskunpituus (mm)69,6 X 82 79,5 x 80,5 83 x 90,4 83 x 90,4
Sylinteritilavuus
yhteensä (cm³)1248 1598 1956 1956
Puristussuhde 16,8 ± 0,2 16,5 ± 0,4 16,5 ± 0,4 16,5 ± 0,4
Enimmäisteho (ETY)
(kW)70
88 / 84,4
(***)103 / 100(***)103 / 100(***)
Enimmäisteho ETY (HV) 95
120 / 115(***)140 / 136(***)140 / 136(***)
vastaava kierrosluku
(r/min)3750 3750 3750 4000
Enimmäisvääntö (ETY)
(Nm)200 320 350 350
vastaava kierrosluku
(r/min)1750 1750 1750 1500
PolttoaineDieselöljy (standardin
EN590 mukaan)Dieselöljy (standardin
EN590 mukaan)Dieselöljy (standardin
EN590 mukaan)Dieselöljy (standardin
EN590 mukaan)
(*) Mallit, joissa on manuaalinen vaihteisto
(**) Versiot automaattivaihteistolla AT9
(***) Versio tietyille markkinoille
HUOMIO
189)Syöttöjärjestelmän muutokset ja korjaukset, jotka suoritetaan virheellisesti ja ottamatta huomioon järjestelmän teknisiä ominaisuuksia,
voivat aiheuttaa toimintahäiriöitä ja tulipalovaaran.
214
