2018 FIAT 500X Käyttö- ja huolto-ohjekirja (in in Finnish)

AVV: moottorin käynnistäminen.
HUOMIO Käynnistysjärjestelmä EI
aktivoidu, jos elektroninen avain on
tavaratilassa ja tavaratilan luukku on
auki.
HUOMAUTUS Kun virta-avain on ollut
MAR-asennossa 30 minuuttia ajoneuvo
paikallaan (käsivaihteistolla varustetut
mallit) tai vaihdevipu on ollut
P-asennossa (pysäköinti)
(automaattivaihteistolla varustetut mallit)
ja moottori on sammutettu, virta-avain
asettuu automaattisesti STOP-
asentoon.
HUOMIO Ajoneuvon luota voidaan
poistua moottorin käydessä
elektroninen avain mukana. Moottori jää
kuitenkin käyntiin. Ajoneuvo osoittaa
avaimen puuttumisen matkustamosta,
kun ovi suljetaan.
HUOMAUTUS Jos laite ei toimi, kun
moottori sammutetaan, katso luvun
"Mittaritaulun tunteminen" kohdasta
"Näyttö", jos varusteena, ja ota
mahdollisimman pian yhteyttä
Fiat-huoltoverkostoon.
Katso moottorin
käynnistämismenetelmä luvun
"Käynnistäminen ja ajaminen" kohdasta
"Moottorin käynnistäminen".
4) 5)
OHJAUKSEN LUKITUS
Päälle kytkeminen
Mekaanisella avaimella varustetut mallit:
virta-avain STOP-asennossa poista
avain ja käännä ohjauspyörää, kunnes
se lukittuu.
VAROITUS Ohjaus voidaan lukita vain,
kun virta-avain on poistettu virtalukosta
ja käännetty MAR-asennosta
STOP-asentoon.
Elektronisella avaimella varustetut mallit:
ohjaus lukitaan, kun kuljettajan ovi
avataan ja käynnistysjärjestelmän
painike on STOP-asennossa ja nopeus
on alle 3 km/h.
Pois päältä kytkeminen
Mekaanisella avaimella varustetut mallit:
liikuta hieman ohjauspyörää ja käännä
avain MAR-asentoon.
Elektronisella avaimella varustetut mallit:
ohjauksen lukitus vapautuu, kun
käynnistyspainiketta painetaan ja
elektroninen avain tunnistetaan.
6) 7)
HUOMIO
2)Käynnistysjärjestelmän peukaloinnin
tapauksessa (esim. murtoyritys), tarkistuta
sen toiminta Fiat-palveluverkostoon
liikkeessä ennen ajon jatkamista.3)Kun poistut ajoneuvosta, ota avain aina
mukaasi käyttölaitteiden tahattoman käytön
estämiseksi. Kytke myös sähkökäsijarru.
Älä koskaan jätä lapsia yksin ajoneuvoon.
4)On ehdottomasti kiellettyä muuttaa
ohjausjärjestelmää tai ohjauspylvästä (esim.
varkaudenestojärjestelmän asentaminen)
kolmansien osapuolten toimesta. Muutoin
järjestelmän toiminta voi heikentyä ja takuu
mitätöityä, ja voi myös aiheuttaa vakavia
turvallisuusriskejä ja tehdä ajoneuvosta
standardista poikkeavan.
5)Älä koskaan poista mekaanista avainta
ajoneuvon ollessa liikkeessä. Ohjauspyörä
lukittuu tällöin automaattisesti
ensimmäisellä kääntökerralla. Tämä pätee
aina, myös ajoneuvon hinauksen aikana.
6)Kytke AINA seisontajarru, käännä pyörät
ja kytke ensimmäinen vaihde ylämäessä tai
peruutusvaihde alamäessä ennen kuin
poistut ajoneuvosta. Jos malli on varustettu
automaattivaihteistolla, siirrä vaihdevipu
P-asentoon (pysäköinti) ja paina
käynnistyspainike STOP-tilaan. Jos
ajoneuvo pysäköidään erittäin kaltevalle
alustalle, aseta pyörien eteen kiiloja tai kiviä.
Poistuttaessa ajoneuvosta, lukitse aina ovet
painamalla kahvan vastaavaa painiketta
(katso kuvausta kohdassa "Keyless Entry"
kappaleessa ”Ovet").
7)Full Keyless -järjestelmällä varustettujen
versioiden kohdalla älä jätä elektronista
avainta ajoneuvon sisälle tai sen
läheisyyteen tai lasten ulottuville. Älä poistu
ajoneuvon luota virta-avain MAR-
asennossa. Lapsi saattaisi käynnistää
sähköikkunat, muita toimintoa tai jopa
laittaa ajoneuvon liikkeelle.
15

FIAT CODE
Fiat Code -järjestelmä estää ajoneuvon
luvattoman käytön estämällä moottorin
käynnistämisen.
Järjestelmää ei tarvitse aktivoida/kytkeä
pois, vaan se toimii automaattisesti
riippumatta siitä, ovatko ajoneuvon ovet
lukittu vai avattu.
Kun virta-avain käännetään
MAR-asentoon, Fiat Code -järjestelmä
tunnistaa avaimeen tallennetun koodin.
Jos tunnistettu koodi hyväksytään, Fiat
Code -järjestelmä sallii moottorin
käynnistyksen.
Kun virta-avain käännetään
STOP-asentoon, Fiat Code -järjestelmä
kytkee moottorin ohjausyksikön pois ja
estää näin moottorin käynnistämisen.
Katso moottorin oikea
käynnistämismenetelmä luvun
"Käynnistäminen ja ajaminen" kohdasta
"Moottorin käynnistäminen".JÄRJESTELMÄN
TOIMINTAHÄIRIÖT
Jos käynnistämisen yhteydessä
avaimen koodia ei tunnisteta oikein,
mittaritaulussa näytetään kuvake
(katso luvun "Mittaritaulun
tunteminen" kohta "Merkkivalot ja
viestit"). Tässä tilanteessa moottori
pysäytetään 2 sekunnin jälkeen. Aseta
tällöin käynnistys STOP-asentoon ja
sen jälkeen takaisin MAR-asentoon. Jos
lukitus ei poistu, kokeile käynnistää
ajoneuvo toisilla avaimilla. Jos moottori
ei edelleenkään käynnisty, ota yhteyttä
Fiat-huoltoon.
Jos kuvake
näkyy ajon aikana,
järjestelmä suorittaa itsediagnosointia
(esimerkiksi jännitteen laskun vuoksi).
Jos ilmoitus ei poistu, ota yhteyttä
Fiat-huoltoon.
HÄLYTIN
Hälytyksen laukeamisen seurauksena
äänitorvi soi ja suuntavilkut vilkkuvat.
VAROITUS Valmistaja on säätänyt
hälytyksen vastaamaan ajoneuvon
markkinointimaan määräyksiä.
HÄLYTTIMEN
KYTKEMINEN
(jos varusteena)
Kun ovet ja konepelti ovat kiinni ja
käynnistysjärjestelmä STOP-asennossa,
suuntaa kauko-ohjaimella varustettu
avain tai elektroninen avain ajoneuvoa
kohti ja paina ja vapauta
"
FIAT"-painike.
Elektronisella avaimella varustetuissa
versioissa hälytin voidaan kytkeä myös
painamalla oven ulkokahvassa olevaa
lukituspainiketta. Katso lisätietoja
Keyless Entry -kappaleesta muutama
sivu eteenpäin.
Järjestelmä antaa sekä visuaalisen että
akustisen osoituksen (jos varusteena) ja
lukitsee ovet.
Kun järjestelmä on kytketty,
mittaritaulussa vilkkuu merkkivalo A
kuva 7.
16
AJONEUVON TUNTEMINEN

Ennen hälyttimen kytkemistä
suoritetaan itsediagnosointi: jos siinä
havaitaan ongelmia, järjestelmä antaa
toisen äänimerkin.
Ovet voidaan lukita aina myös ilman
hälytyksen kytkemistä laittamalla
avaimen metallikieli kuljettajan
puoleiseen oven lukkoon.
VAROITUS Jos ovet avataan
työntämällä avaimen metallikieli
kuljettajan puoleisen oven lukkoon,
aiemmin aktivoitua hälytystä ei kytketä
pois. Hälytys voidaan kytkeä pois
kytkemällä käynnistys MAR-asentoon
tai painamalla kaukosäätimen painiketta
.HÄLYTTIMEN
KYTKEMINEN POIS
VAROITUS Hälytin ei kytkeydy pois, jos
keskuslukitus avataan avaimen
metallikielellä.
HÄLYTTIMEN
POISTAMINEN KÄYTÖSTÄ
Hälytin voidaan ottaa kokonaan pois
käytöstä (esim. ajoneuvon pitkän
seisokin aikana) sulkemalla ovet ja
kääntämällä avaimen metallikieltä oven
lukossa kauko-ohjaimella varustetulla
avaimella.
VAROITUS Jos etäohjaimen paristo
tyhjenee tai järjestelmässä on vika,
hälytin voidaan kytkeä pois kytkemällä
käynnistysjärjestelmä MAR-asentoon.
OVET
OVIEN LUKITSEMINEN JA
AVAAMINEN
SISÄPUOLELTA
Keskuslukitus/avaus
Kun kaikki ovet on suljettu oikein, ne
lukitaan automaattisesti nopeuden
ylittäessä 20 km/h ("Autoclose"-
toiminto). Tämä toiminto voidaan myös
kytkeä pois mittaritaulun näytön
valikosta.
Lukitse ovet painamalla etuovien
sisäpaneelissa kuva 8 olevaa painiketta
.
Avaa ovet painamalla painiketta
.
7F1B0015C
8F1B0024C
17

Ovien lukitseminen ja avaaminen
käsin
Ovet voidaan lukita ja avata myös
kääntämällä etuovien sisäkahvoihin
integroitua laitetta A kuva 9.
Takaovien laite lukitsee ainoastaan
kyseisen oven.
Asento 1: ovi avattu
Asento 2
: ovi lukittu
Etuovien kahva avaa kaikki ovet ja
tavaratilan luukun.
OVIEN LUKITSEMINEN
JA AVAAMINEN
ULKOPUOLELTA
Ovien lukitus ulkopuolelta
Kun ovet on suljettu, paina avaimen
painiketta
FIATtai työnnä avaimen
metallikieli kuljettajan puoleisen oven
lukkoon ja käännä sitä.
2)
Ovien vapautus ulkopuolelta
Paina avaimen painiketta
tai työnnä
avaimen metallikieli kuljettajan puoleisen
oven lukkoon.
PASSIVE ENTRY(jos varusteena)
3)
Keyless Entry -järjestelmä tunnistaa
ovien tai takaluukun läheisyydessä
olevan elektronisen avaimen.
Järjestelmä avaa ja lukitsee ovet (tai
tavaratilan luukun) ilman, että
elektronisen avaimen painiketta
painetaan.
Jos järjestelmä tunnistaa oikean
elektronisen avaimen ajoneuvon
ulkopuolella, avaimen haltijan on vain
tartuttava yhteen etukahvaan
hälytyksen sammuttamiseksi ja ovien
sekä tavaratilan luukun lukituksen
avaamiseksi.
Jos toiminto on käytössä, kuljettajan
oven kahvaan tartuttaessa voidaan
avata vain kuljettajan puoleinen ovi tai
kaikki ovet riippuen näytön valikon tai
Uconnect™-järjestelmän kautta
määritetystä asetuksesta.Ovien lukitseminen
Lukitse ovet seuraavalla tavalla:
varmista, että elektroninen avain on
mukanasi ja asetu kuljettajan tai
matkustajan oven kahvan lähelle
paina kahvassa olevaa "ovien
lukituspainiketta" A kuva 10: kaikki ovet
ja tavaratilan luukku lukitaan. Ovien
lukitsemisen yhteydessä myös
hälytystoiminto aktivoituu (jos käytössä).
VAROITUS "Oven lukituspainikkeen"
painamisen jälkeen on odotettava
2 sekuntia, ennen kuin ovet voidaan
avata uudelleen kahvalla. Vetämällä
kahvasta 2 sekunnin sisällä voidaa
varmistaa, että ajoneuvo on lukittu
oikein ilman, että ovet avataan
uudelleen.
VAROITUS Älä lukitse ja avaa ovia
kahvasta vetämällä samanaikaisesti
(katso kuva 11 ).
9F1B0017C
10F1B0063C
18
AJONEUVON TUNTEMINEN

Avaaminen hätätilanteessa
kuljettajan puolelta
Jos elektroninen avain ei toimi (esim. jos
sen paristo on tyhjentynyt) tai ajoneuvon
akku on tyhjentynyt, kuljettajan
puoleinen ovi voidaan joka tapauksessa
avata avaimen sisällä olevalla
metallikielellä.
Avaa metallikieli seuraavalla tavalla:
paina painiketta A kuva 12 ja vedä
metallikieli B ulos
laita metallikieli kuljettajan puoleisen
oven lukkoon ja avaa lukko metallikieltä
kääntämällä.
Tavaratilan luukun lukitseminen
Kun tavaratilan luukkua lähestytään
validoitu elektroninen avain kädessä,
luukku voidaan lukita tai avata
painamalla luukun kahvan alle sijoitettua
avauspainiketta kuva 13.
HUOMAUTUS Jos käytössä on
hälytysjärjestelmä, se kytketään
hetkellisesti pois vain tavaratilan
alueelta. Kun tavaratila suljetaan,
hälytysjärjestelmä aktivoituu jälleen.
Ajoneuvon luukku voidaan joka
tapauksessa lukita painamalla
elektronisen avaimen painiketta
tai
oven sisäpaneelissa olevaa painiketta.
HUOMAUTUS Takaluukun lukitus
lukitsee myös keskuslukitut ovet.Tavaratilan avaus lukitaan ajoneuvon
ollessa liikkeellä.
DEAD LOCK -LAITE(jos varusteena)
8)
Tämä turvalaite estää ajoneuvon
sisäkahvojen ja ovien lukitus-/
avauspainikkeen käytön.
Järjestelmän päälle kytkentä
Toiminto kytketään kaikkiin oviin
painamalla kauko-ohjaimella varustetun
avaimen painiketta
FIATnopeasti
kaksi kertaa.
Järjestelmän pois päältä kytkentä
Toiminto kytkeytyy pois automaattisesti:
kun ovien lukitus avataan (painamalla
kauko-ohjaimen painiketta
)
kun käynnistys kytketään
MAR-asentoon.
LAPSILUKKO
9) 10)
Estää takaoven avaamisen sisältäpäin.
Toiminto kuva 14 voidaan kytkeä vain
ovien ollessa auki:
11F1B0251C
12F1B0020C
13F1B0166C
19

asento: toiminto kytketty (ovi
lukittu)
asento: toiminto ei kytketty (ovi
voidaan avata sisältä).
Toiminto pysyy kytkettynä myös, kun
ovien sähkölukitus avataan.
VAROITUS Takaovia ei voida avata
sisäpuolelta, kun lapsilukko on
käytössä.
HUOMIO
8)Kytkemällä Dead Lock -laite ei ole
mahdollista avata millään tavalla ovia
ajoneuvon sisältä, siten varmista ennen
poistumista, ettei ajoneuvossa ole ketään.9)Älä KOSKAAN jätä lapsia yksin
ajoneuvoon äläkä jätä ajoneuvoa ovet
lukitsematta lasten ulottuville. Lapset voivat
vahingoittua vakavasti tai jopa
hengenvaarallisesti. Varmista myös, etteivät
lapset vahingossa käytä sähköistä
seisontajarrua käyttämällä jarrupoljinta tai
automaattivaihteiston vipua.
10)Käytä tätä aina, kun ajoneuvossa
kuljetetaan lapsia. Kun toiminto on kytketty
molempiin takaoviin, tarkista lukitus
kokeilemalla sisäkahvasta.
VAROITUS
2)Varmista, että avain on mukanasi
sulkiessasi oven tai takaluukun, jotta avain
ei jää lukittuun ajoneuvoon. Mikäli avain
suljetaan sisälle, se voidaan saada takaisin
ainoastaan toista toimitettua avainta
käyttäen.
3)Tunnistusjärjestelmän toiminta riippuu
useista tekijöistä, kuten ulkoisten lähteiden
tuottamista sähkömagneettisista häiriöitä
(kuten matkapuhelimet), elektronisen
avaimen pariston varustustasosta tai
avaimen tai ajoneuvojen lähellä olevista
muista metalliesineistä. Tässä tilanteessa
ovet voidaan joka tapauksessa avata
käyttämällä elektronisen avaimen sisällä
olevaa metallikieltä (katso kuvaus
seuraavilta sivuilta).
ISTUIMET
MANUAALISESTI
SÄÄDETTÄVÄT
ETUISTUIMET
11)
4)
Säätäminen pituussuunnassa
Nosta vipua A kuva 15 ja työnnä istuinta
eteen- tai taaksepäin.
12)
VAROITUS Suorita säätö istumalla
vastaavassa istuimessa (kuljettajan tai
matkustajan puolella).
Korkeuden säätäminen
Siirrä vipua B ylös- tai alaspäin, kunnes
korkeus on halutun mukainen.
14F1B0023C
15F1B0019C
20
AJONEUVON TUNTEMINEN

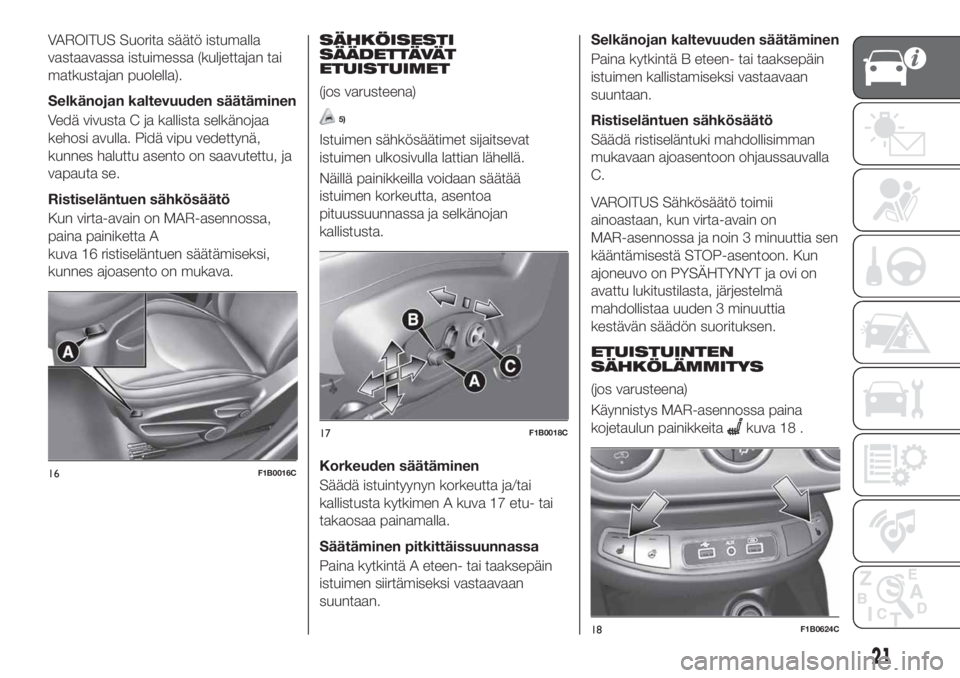

VAROITUS Suorita säätö istumalla
vastaavassa istuimessa (kuljettajan tai
matkustajan puolella).
Selkänojan kaltevuuden säätäminen
Vedä vivusta C ja kallista selkänojaa
kehosi avulla. Pidä vipu vedettynä,
kunnes haluttu asento on saavutettu, ja
vapauta se.
Ristiseläntuen sähkösäätö
Kun virta-avain on MAR-asennossa,
paina painiketta A
kuva 16 ristiseläntuen säätämiseksi,
kunnes ajoasento on mukava.
SÄHKÖISESTI
SÄÄDETTÄVÄT
ETUISTUIMET
(jos varusteena)
5)
Istuimen sähkösäätimet sijaitsevat
istuimen ulkosivulla lattian lähellä.
Näillä painikkeilla voidaan säätää
istuimen korkeutta, asentoa
pituussuunnassa ja selkänojan
kallistusta.
Korkeuden säätäminen
Säädä istuintyynyn korkeutta ja/tai
kallistusta kytkimen A kuva 17 etu- tai
takaosaa painamalla.
Säätäminen pitkittäissuunnassa
Paina kytkintä A eteen- tai taaksepäin
istuimen siirtämiseksi vastaavaan
suuntaan.Selkänojan kaltevuuden säätäminen
Paina kytkintä B eteen- tai taaksepäin
istuimen kallistamiseksi vastaavaan
suuntaan.
Ristiseläntuen sähkösäätö
Säädä ristiseläntuki mahdollisimman
mukavaan ajoasentoon ohjaussauvalla
C.
VAROITUS Sähkösäätö toimii
ainoastaan, kun virta-avain on
MAR-asennossa ja noin 3 minuuttia sen
kääntämisestä STOP-asentoon. Kun
ajoneuvo on PYSÄHTYNYT ja ovi on
avattu lukitustilasta, järjestelmä
mahdollistaa uuden 3 minuuttia
kestävän säädön suorituksen.
ETUISTUINTEN
SÄHKÖLÄMMITYS
(jos varusteena)
Käynnistys MAR-asennossa paina
kojetaulun painikkeita
kuva 18 .
16F1B0016C
17F1B0018C
18F1B0624C
21

Valittavissa on kaksi lämmitystasoa:
"vähimmäislämmitys": painikkeiden
oranssi merkkivalo palaa
"enimmäislämmitys": painikkeiden
kaksi oranssia merkkivaloa palaa.
Lämmitystason valitsemisen jälkeen
kuluu muutama minuutti, ennen kuin
vaikutus tuntuu.
Valittaessa "enimmäislämmitys"
lämmitin tuottaa lämpöä tehostetusti
ensimmäisten minuuttien aikana.
VAROITUS Akun varaustilan
säilyttämiseksi tätä toimintoa ei voida
käynnistää moottori sammutettuna.
TAKAISTUIMET
Tavaratilan osittainen avaaminen
(1/3 tai 2/3)
13)
6)
poista hattuhylly
laske takaistuimen päätuki kokonaan
alas
vie turvavyö sivulle ja tarkista, ettei
hihnoissa ole käänteitä
kallista selkänojan haluttu puoli
irrotuslaitteella A kuva 19. Irrotuksen
jälkeen näkyvissä on punainen merkki.
Avusta selkänojaa kädelläsi kallistuksen
aikana.Selkänojien nostaminen ylös
Vie turvavyöt sivulle ja tarkista, ettei
hihnoissa ole käänteitä.
Nosta selkänojat työntämällä niitä
taaksepäin, kunnes molemmat
lukitusmekanismit lukkiutuvat. Tarkista
silmämääräisesti, etteivät irrotuslaitteen
A kuva 19 punaiset merkit ole
näkyvissä. Punaiset merkit osoittavat,
ettei selkänoja ole lukkiutunut
asianmukaisesti.
HUOMIO
11)Kaikki säädöt on suoritettava
ajoneuvon ollessa pysähdyksissä.
12)Kun päästät säätövivusta irti, tarkista
aina istuimen lukittuminen yrittämällä siirtää
sitä eteen- ja taaksepäin. Jos istuin ei lukitu
paikoilleen, se voi liikkua yllättäen ajon
aikana ja aiheuttaa ajoneuvon hallinnan
menetyksen.13)Varmista, että selkänojat on kiinnitetty
kunnolla molemmilta puolilta (”punaiset
merkit" eivät näy), jotta mahdollisen
äkkinäisen jarrutuksen yhteydessä
selkänoja ei voi syöksyä eteenpäin ja
vahingoittaa matkustajia.
VAROITUS
4)Istuinten kangasverhoilu on mitoitettu
kestämään pitkään kulutusta ajoneuvon
normaalin käytön aikana. On kuitenkin
vältettävä voimakasta ja/tai pitkäaikaista
vaatteiden lisävarusteiden, kuten
metallivöiden, kiinnikkeiden, tarranauhojen
ja vastaavien hankausta, koska nämä
paikallisesti vaikuttaen sekä kuituja
voimakkaasti painaen saattavat aiheuttaa
kuitujen rikkoutumisen ja siten päällysteen
vahingoittumisen.
5)Älä laita tavaroita sähkösäätöisen
istuimen alle äläkä estä sen liikettä:
käyttölaitteet voivat vahingoittua. Istuinten
kangasverhoilu on mitoitettu kestämään
pitkään kulutusta ajoneuvon normaalin
käytön aikana. On kuitenkin vältettävä
voimakasta ja/tai pitkäaikaista vaatteiden
lisävarusteiden, kuten metallivöiden,
kiinnikkeiden, tarranauhojen ja vastaavien
hankausta, koska nämä paikallisesti
vaikuttaen sekä kuituja voimakkaasti
painaen saattavat aiheuttaa kuitujen
rikkoutumisen ja siten päällysteen
vahingoittumisen. Ne voivat myös estää
istuimen liikettä.
6)Ennen selkänojan kääntämistä poista
kaikki istuintyynyllä olevat tavarat.19F1B0027C
22
AJONEUVON TUNTEMINEN
